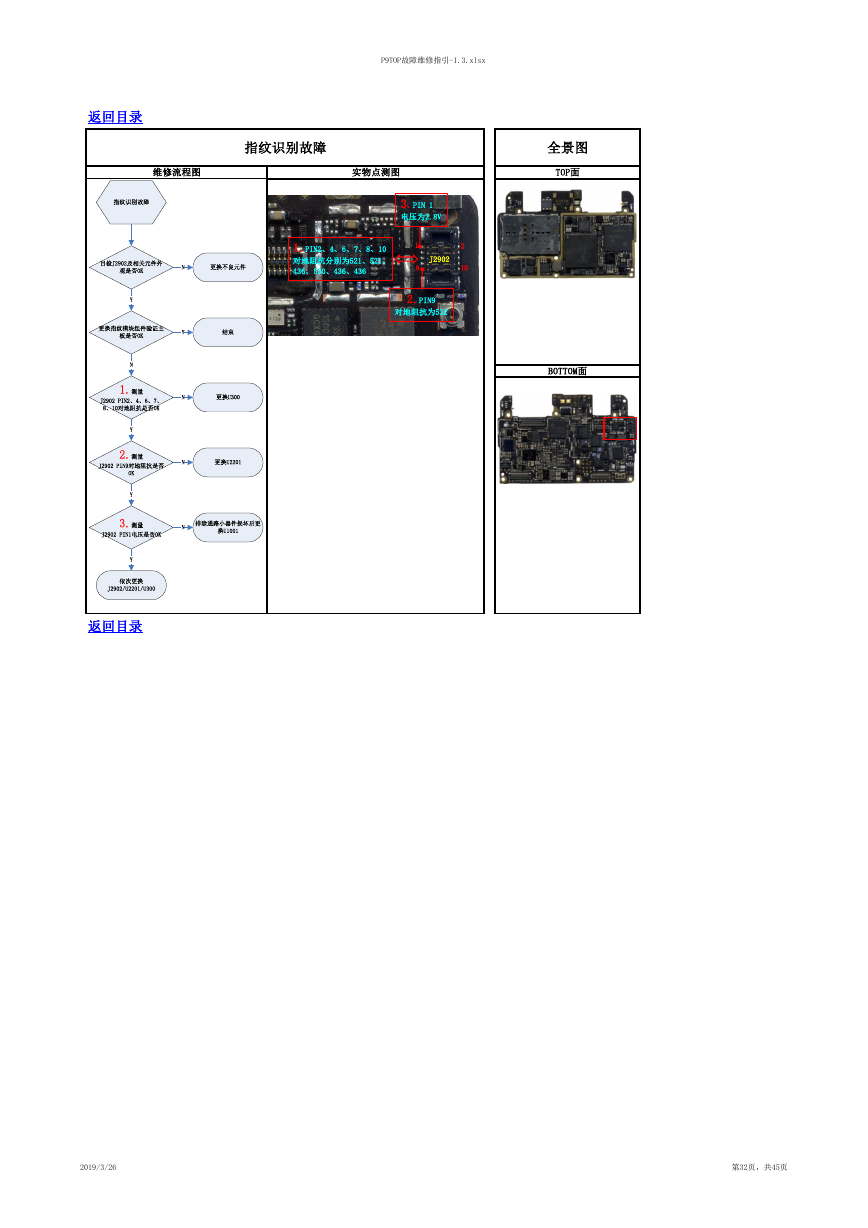

P9TOP故障维修指引-1.3.xlsx 返回目录 指纹识别故障 维修流程图 实物点测图 全景图 TOP面 3.PIN 1 电压为2.8V 1.PIN2、4、6、7、8、10 对地阻抗分别为521、521、 436、530、436、436 1 9 J2902 2 10 2.PIN9 对地阻抗为532 BOTTOM面 返回目录 2019/3/26 第32页，共45页 指纹识别故障目检J2902及相关元件外观是否OK更换不良元件NY更换指纹模块组件验证主板是否OK结束YN1.测量J2902 PIN2、4、6、7、8、10对地阻抗是否OK更换U300NY2.测量 J2902 PIN9对地阻抗是否OKNY依次更换J2902/U2201/U3003.测量 J2902 PIN1电压是否OK排除通路小器件损坏后更换U1001NY更换U2201
