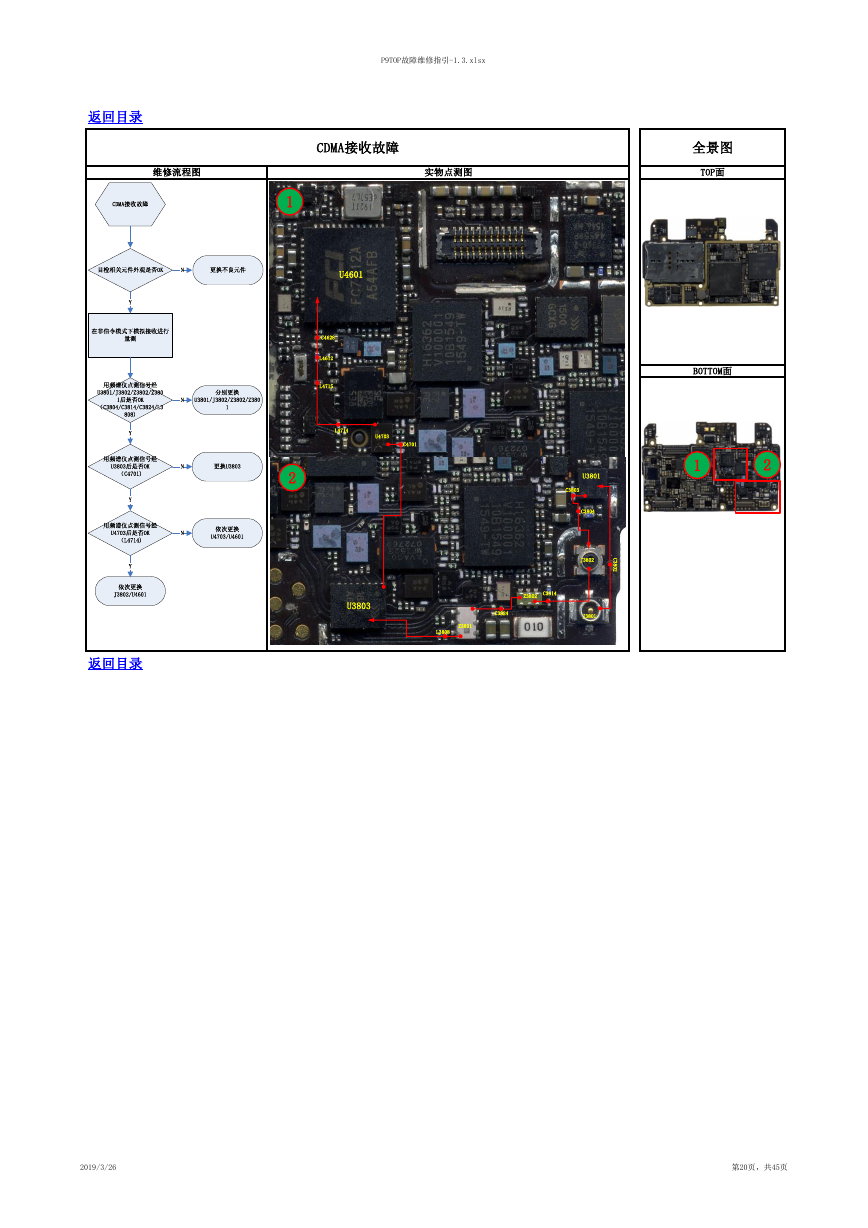

P9TOP故障维修指引-1.3.xlsx 返回目录 维修流程图 实物点测图 CDMA接收故障 全景图 TOP面 1 2 U4601 C4628 L4612 L4715 L4714 U4703 C4701 BOTTOM面 1 2 U3801 C3803 C3804 J3802 C 3 8 0 2 U3803 Z3801 L3808 Z3802 C3814 C3824 J3801 返回目录 2019/3/26 第20页，共45页 CDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测用频谱仪点测信号经U3801/J3802/Z3802/Z3801后是否OK（C3804/C3814/C3824/L3808)YY分别更换U3801/J3802/Z3802/Z3801N依次更换J3802/U4601用频谱仪点测信号经U3803后是否OK（C4701)用频谱仪点测信号经U4703后是否OK（L4714)Y更换U3803N依次更换U4703/U4601NY
