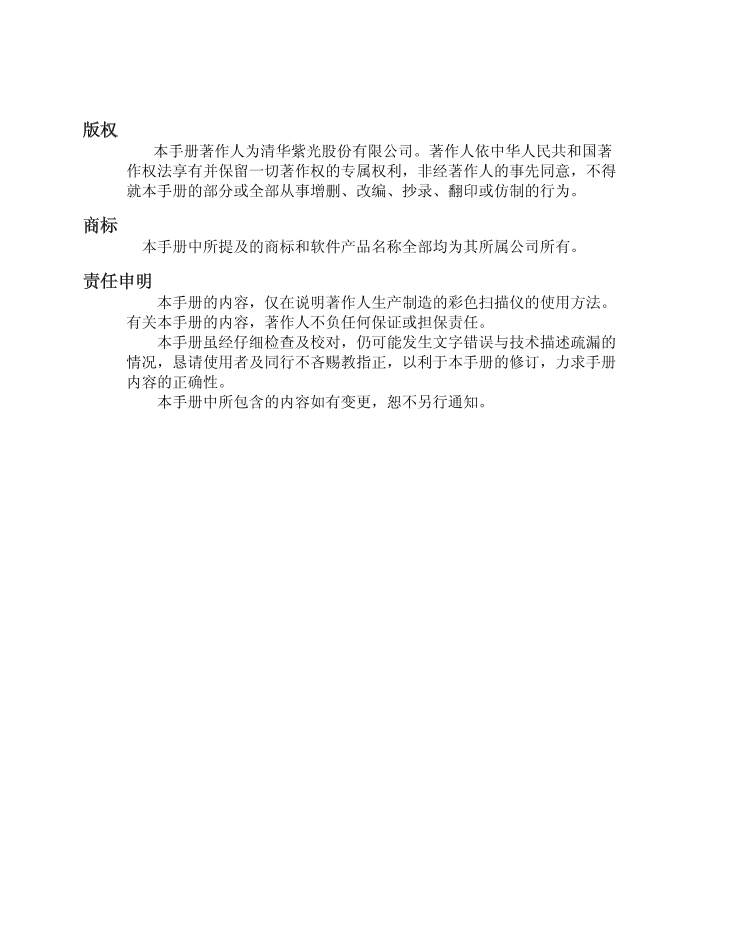

版权本手册著作人为清华紫光股份有限公司。著作人依中华人民共和国著作权法享有并保留一切著作权的专属权利，非经著作人的事先同意，不得就本手册的部分或全部从事增删、改编、抄录、翻印或仿制的行为。商标本手册中所提及的商标和软件产品名称全部均为其所属公司所有。责任申明本手册的内容，仅在说明著作人生产制造的彩色扫描仪的使用方法。有关本手册的内容，著作人不负任何保证或担保责任。本手册虽经仔细检查及校对，仍可能发生文字错误与技术描述疏漏的情况，恳请使用者及同行不吝赐教指正，以利于本手册的修订，力求手册内容的正确性。本手册中所包含的内容如有变更，恕不另行通知。

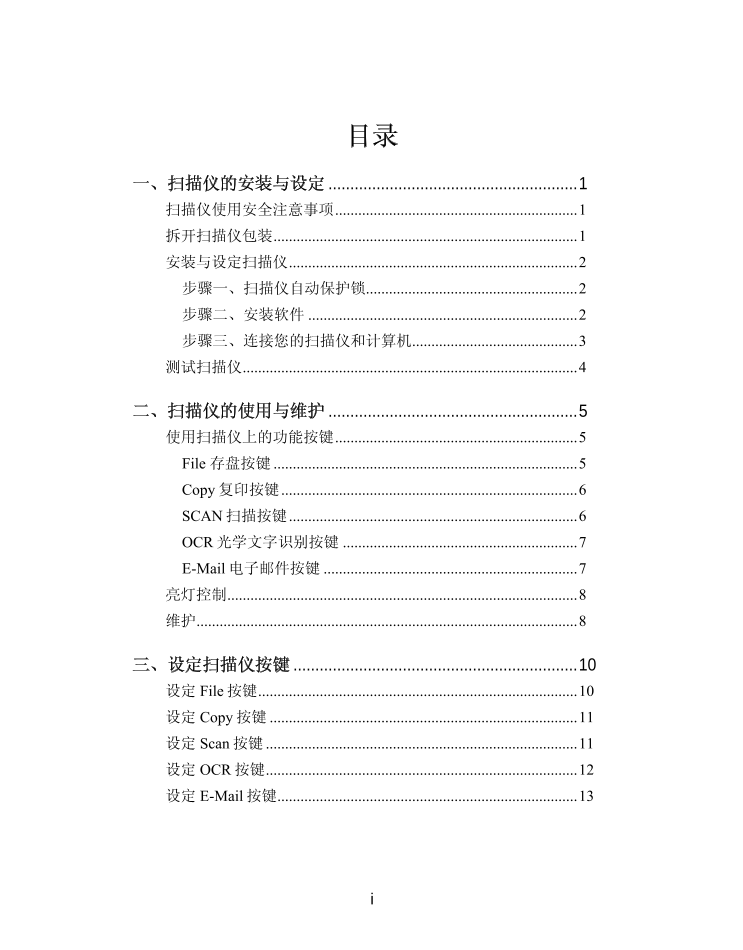

目录一、扫描仪的安装与设定 .........................................................1 扫描仪使用安全注意事项...............................................................1 拆开扫描仪包装...............................................................................1 安装与设定扫描仪...........................................................................2 步骤一、扫描仪自动保护锁.......................................................2 步骤二、安装软件 ......................................................................2 步骤三、连接您的扫描仪和计算机...........................................3 测试扫描仪.......................................................................................4 二、扫描仪的使用与维护 .........................................................5 使用扫描仪上的功能按键...............................................................5 File 存盘按键 ...............................................................................5 Copy 复印按键 .............................................................................6 SCAN 扫描按键 ...........................................................................6 OCR 光学文字识别按键 .............................................................7 E-Mail 电子邮件按键 ..................................................................7 亮灯控制...........................................................................................8 维护...................................................................................................8 三、设定扫描仪按键 .................................................................10 设定 File 按键...................................................................................10 设定 Copy 按键 ................................................................................11 设定 Scan 按键 .................................................................................11 设定 OCR 按键.................................................................................12 设定 E-Mail 按键..............................................................................13 i

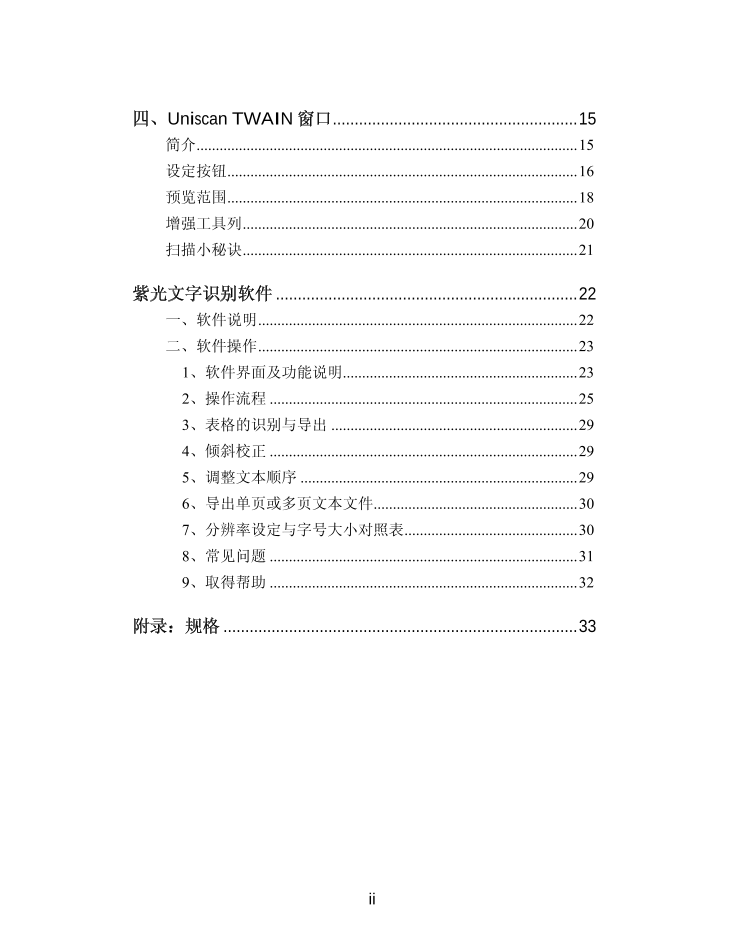

四、Uniscan TWAIN 窗口........................................................15 简介...................................................................................................15 设定按钮...........................................................................................16 预览范围...........................................................................................18 增强工具列.......................................................................................20 扫描小秘诀.......................................................................................21 紫光文字识别软件 .....................................................................22 一、软件说明...................................................................................22 二、软件操作...................................................................................23 1、软件界面及功能说明.............................................................23 2、操作流程 ................................................................................25 3、表格的识别与导出 ................................................................29 4、倾斜校正 ................................................................................29 5、调整文本顺序 ........................................................................29 6、导出单页或多页文本文件.....................................................30 7、分辨率设定与字号大小对照表.............................................30 8、常见问题 ................................................................................31 9、取得帮助 ................................................................................32 附录：规格 .................................................................................33 ii

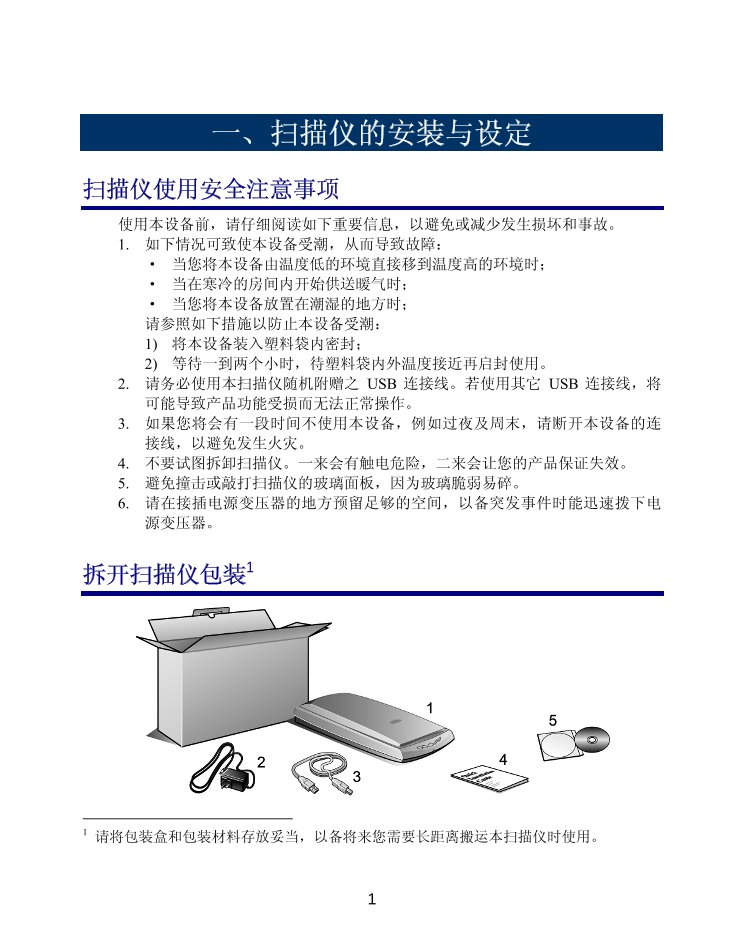

一、扫描仪的安装与设定扫描仪使用安全注意事项使用本设备前，请仔细阅读如下重要信息，以避免或减少发生损坏和事故。 1. 如下情况可致使本设备受潮，从而导致故障： · 当您将本设备由温度低的环境直接移到温度高的环境时； · 当在寒冷的房间内开始供送暖气时； · 当您将本设备放置在潮湿的地方时；请参照如下措施以防止本设备受潮： 1) 将本设备装入塑料袋内密封； 2) 等待一到两个小时，待塑料袋内外温度接近再启封使用。 2. 请务必使用本扫描仪随机附赠之 USB 连接线。若使用其它 USB 连接线，将可能导致产品功能受损而无法正常操作。 3. 如果您将会有一段时间不使用本设备，例如过夜及周末，请断开本设备的连接线，以避免发生火灾。 4. 不要试图拆卸扫描仪。一来会有触电危险，二来会让您的产品保证失效。 5. 避免撞击或敲打扫描仪的玻璃面板，因为玻璃脆弱易碎。 6. 请在接插电源变压器的地方预留足够的空间，以备突发事件时能迅速拨下电源变压器。拆开扫描仪包装1 1 请将包装盒和包装材料存放妥当，以备将来您需要长距离搬运本扫描仪时使用。 1

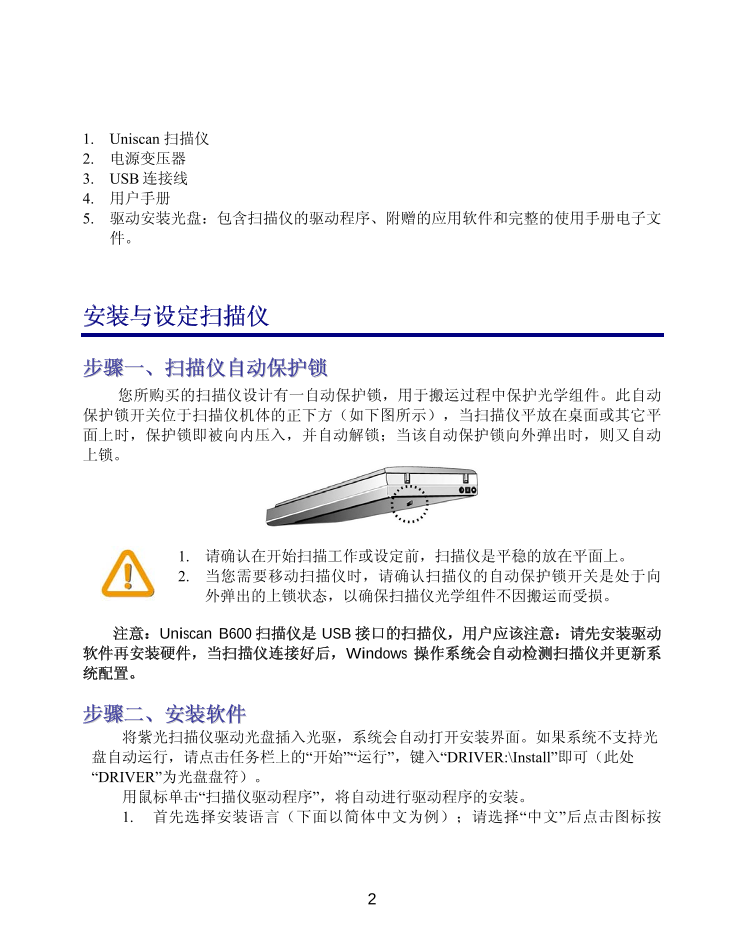

1. Uniscan 扫描仪 2. 电源变压器 3. USB 连接线 4. 用户手册 5. 驱动安装光盘：包含扫描仪的驱动程序、附赠的应用软件和完整的使用手册电子文件。安装与设定扫描仪步骤一、扫描仪自动保护锁您所购买的扫描仪设计有一自动保护锁，用于搬运过程中保护光学组件。此自动保护锁开关位于扫描仪机体的正下方（如下图所示），当扫描仪平放在桌面或其它平面上时，保护锁即被向内压入，并自动解锁；当该自动保护锁向外弹出时，则又自动上锁。 1. 请确认在开始扫描工作或设定前，扫描仪是平稳的放在平面上。 2. 当您需要移动扫描仪时，请确认扫描仪的自动保护锁开关是处于向外弹出的上锁状态，以确保扫描仪光学组件不因搬运而受损。注意：Uniscan B600 扫描仪是 USB 接口的扫描仪，用户应该注意：请先安装驱动软件再安装硬件，当扫描仪连接好后，Windows 操作系统会自动检测扫描仪并更新系统配置。步骤二、安装软件将紫光扫描仪驱动光盘插入光驱，系统会自动打开安装界面。如果系统不支持光盘自动运行，请点击任务栏上的“开始”“运行”，键入“DRIVER:\Install”即可（此处 “DRIVER”为光盘盘符）。用鼠标单击“扫描仪驱动程序”，将自动进行驱动程序的安装。 1. 首先选择安装语言（下面以简体中文为例）；请选择“中文”后点击图标按 2

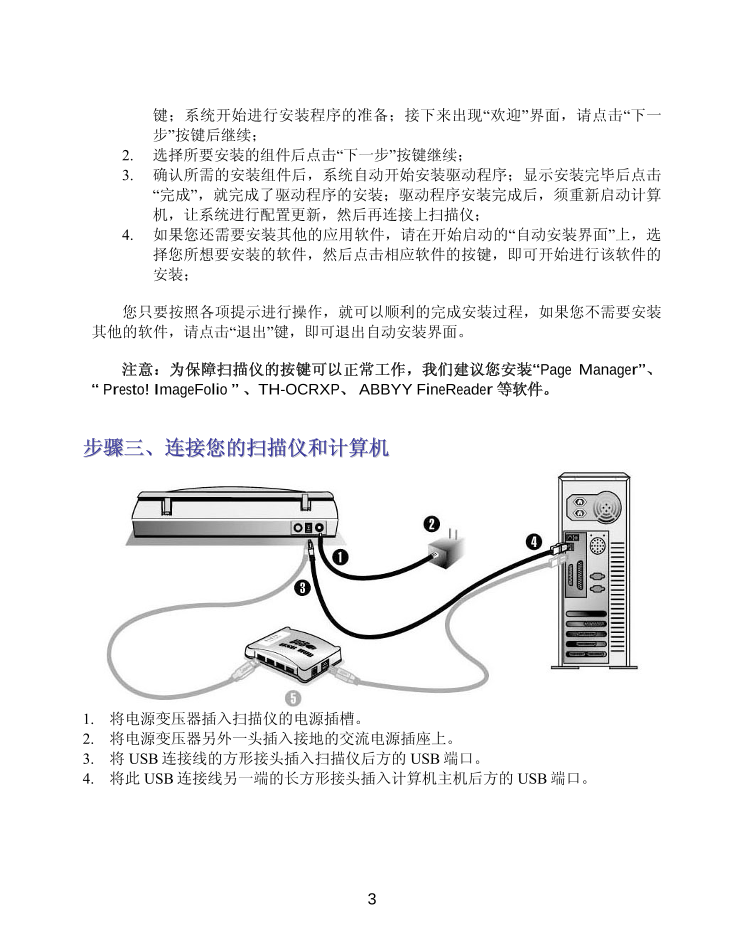

键；系统开始进行安装程序的准备；接下来出现“欢迎”界面，请点击“下一步”按键后继续； 2. 选择所要安装的组件后点击“下一步”按键继续； 3. 确认所需的安装组件后，系统自动开始安装驱动程序；显示安装完毕后点击 “完成”，就完成了驱动程序的安装；驱动程序安装完成后，须重新启动计算机，让系统进行配置更新，然后再连接上扫描仪； 4. 如果您还需要安装其他的应用软件，请在开始启动的“自动安装界面”上，选择您所想要安装的软件，然后点击相应软件的按键，即可开始进行该软件的安装；您只要按照各项提示进行操作，就可以顺利的完成安装过程，如果您不需要安装其他的软件，请点击“退出”键，即可退出自动安装界面。注意：为保障扫描仪的按键可以正常工作，我们建议您安装“Page Manager”、 “ Presto! ImageFolio ” 、TH-OCRXP、 ABBYY FineReader 等软件。步骤三、连接您的扫描仪和计算机 1. 将电源变压器插入扫描仪的电源插槽。 2. 将电源变压器另外一头插入接地的交流电源插座上。 3. 将 USB 连接线的方形接头插入扫描仪后方的 USB 端口。 4. 将此 USB 连接线另一端的长方形接头插入计算机主机后方的 USB 端口。 3

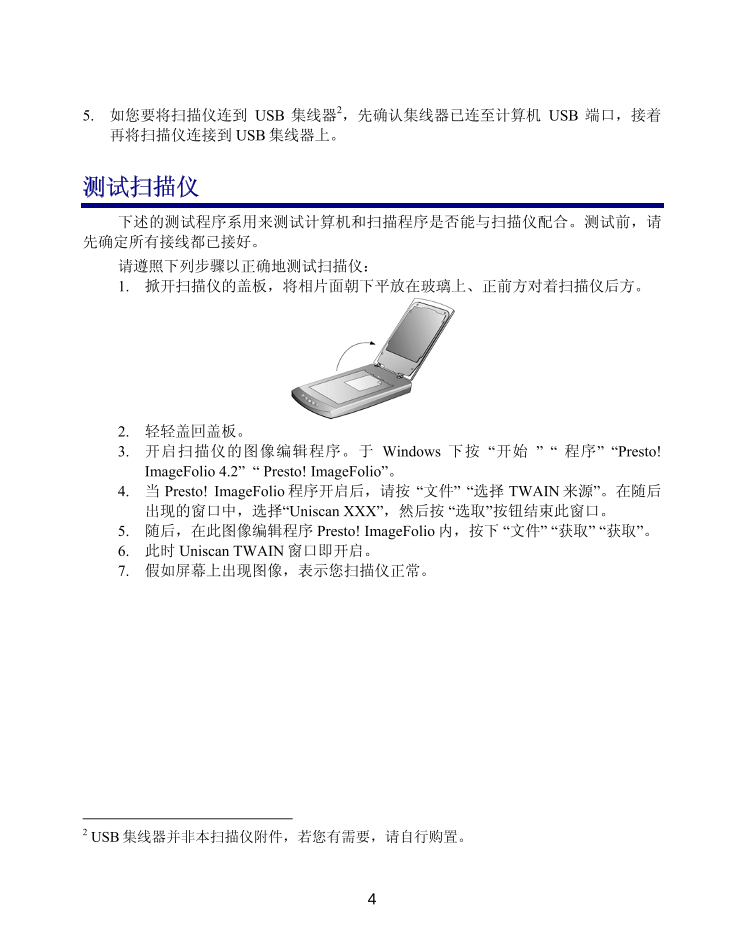

5. 如您要将扫描仪连到 USB 集线器2，先确认集线器已连至计算机 USB 端口，接着再将扫描仪连接到 USB 集线器上。测试扫描仪下述的测试程序系用来测试计算机和扫描程序是否能与扫描仪配合。测试前，请先确定所有接线都已接好。请遵照下列步骤以正确地测试扫描仪： 1. 掀开扫描仪的盖板，将相片面朝下平放在玻璃上、正前方对着扫描仪后方。 2. 轻轻盖回盖板。 3. 开启扫描仪的图像编辑程序。于 Windows 下按 “开始 ” “ 程序” “Presto! ImageFolio 4.2” “ Presto! ImageFolio”。 4. 当 Presto! ImageFolio 程序开启后，请按 “文件” “选择 TWAIN 来源”。在随后出现的窗口中，选择“Uniscan XXX”，然后按 “选取”按钮结束此窗口。 5. 随后，在此图像编辑程序 Presto! ImageFolio 内，按下 “文件” “获取” “获取”。 6. 此时 Uniscan TWAIN 窗口即开启。 7. 假如屏幕上出现图像，表示您扫描仪正常。 2 USB 集线器并非本扫描仪附件，若您有需要，请自行购置。 4

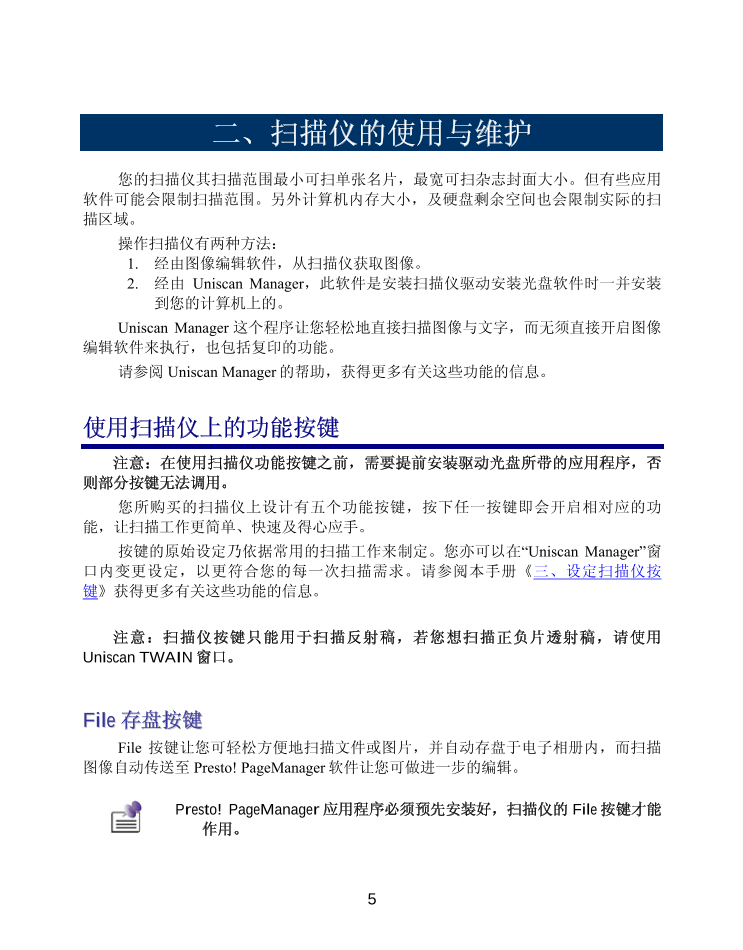

二、扫描仪的使用与维护您的扫描仪其扫描范围最小可扫单张名片，最宽可扫杂志封面大小。但有些应用软件可能会限制扫描范围。另外计算机内存大小，及硬盘剩余空间也会限制实际的扫描区域。操作扫描仪有两种方法： 1. 经由图像编辑软件，从扫描仪获取图像。 2. 经由 Uniscan Manager，此软件是安装扫描仪驱动安装光盘软件时一并安装到您的计算机上的。 Uniscan Manager 这个程序让您轻松地直接扫描图像与文字，而无须直接开启图像编辑软件来执行，也包括复印的功能。请参阅 Uniscan Manager 的帮助，获得更多有关这些功能的信息。使用扫描仪上的功能按键注意：在使用扫描仪功能按键之前，需要提前安装驱动光盘所带的应用程序，否则部分按键无法调用。您所购买的扫描仪上设计有五个功能按键，按下任一按键即会开启相对应的功能，让扫描工作更简单、快速及得心应手。按键的原始设定乃依据常用的扫描工作来制定。您亦可以在“Uniscan Manager”窗口内变更设定，以更符合您的每一次扫描需求。请参阅本手册《三、设定扫描仪按键》获得更多有关这些功能的信息。注意：扫描仪按键只能用于扫描反射稿，若您想扫描正负片透射稿，请使用 Uniscan TWAIN 窗口。 File 存盘按键 File 按键让您可轻松方便地扫描文件或图片，并自动存盘于电子相册内，而扫描图像自动传送至 Presto! PageManager 软件让您可做进一步的编辑。 Presto! PageManager 应用程序必须预先安装好，扫描仪的 File 按键才能作用。 5
