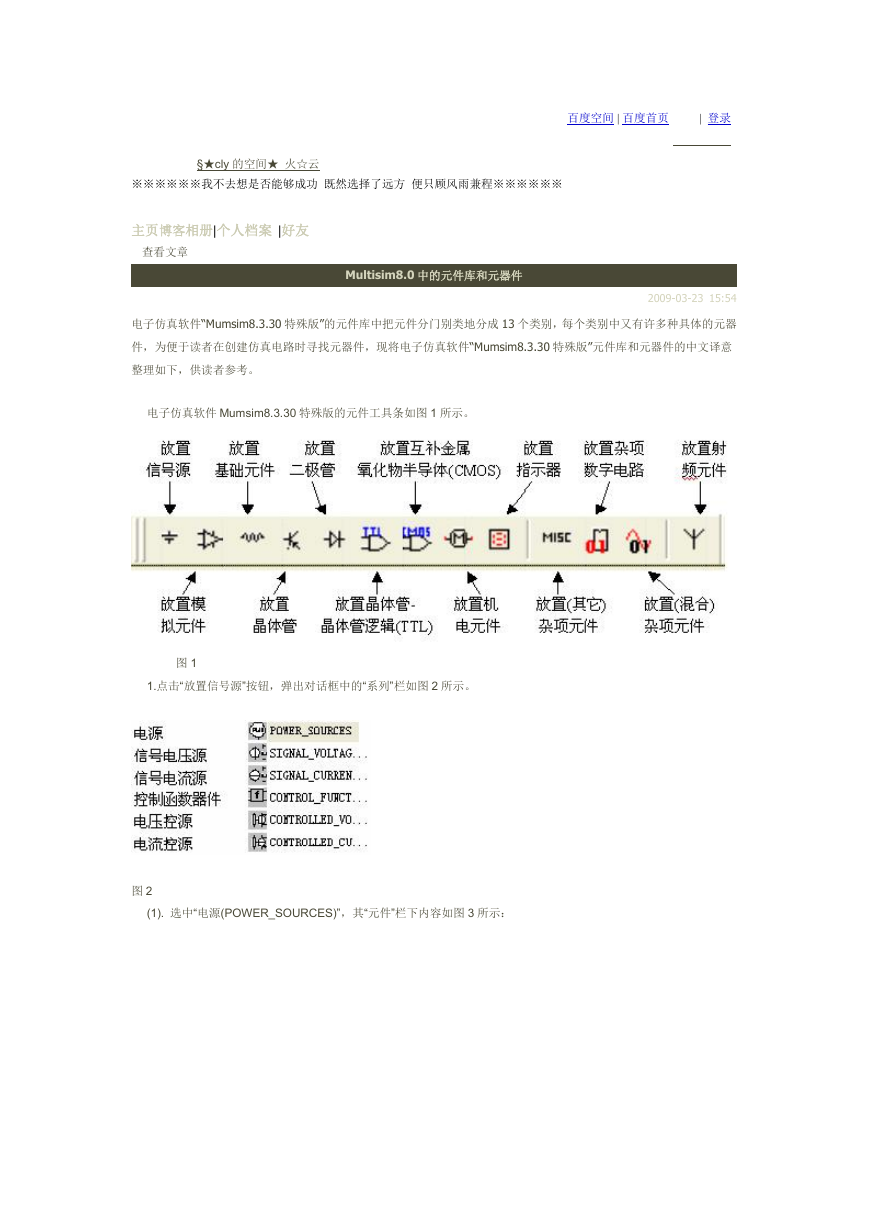

    百度空间 | 百度首页 | 登录 §★cly 的空间★ 火☆云 ※※※※※※我不去想是否能够成功 既然选择了远方 便只顾风雨兼程※※※※※※ 主页博客相册|个人档案 |好友 查看文章 Multisim8.0 中的元件库和元器件 2009-03-23 15:54 电子仿真软件“Mumsim8.3.30 特殊版”的元件库中把元件分门别类地分成 13 个类别，每个类别中又有许多种具体的元器 件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30 特殊版”元件库和元器件的中文译意 整理如下，供读者参考。 电子仿真软件 Mumsim8.3.30 特殊版的元件工具条如图 1 所示。 图 1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图 2 所示。 图 2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图 3 所示：

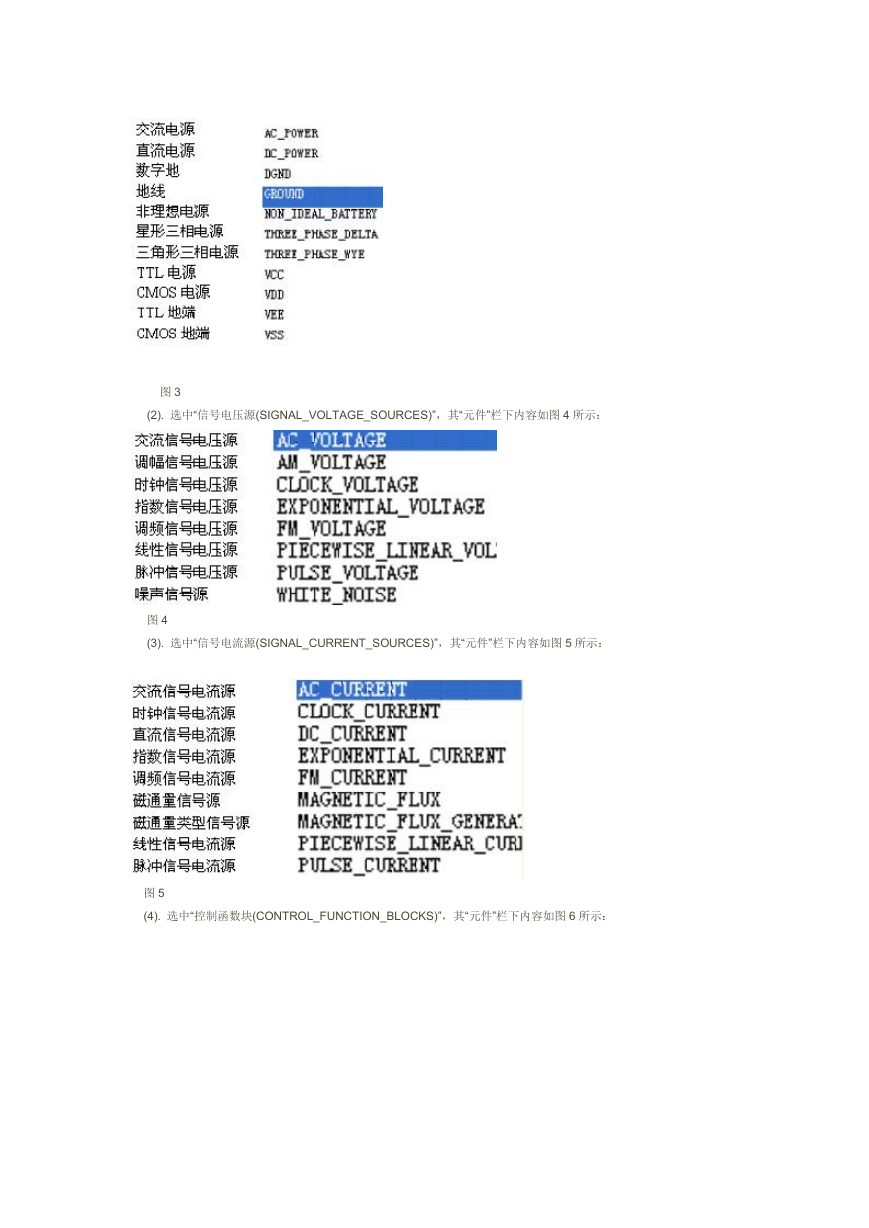

    图 3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图 4 所示： 图 4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图 5 所示： 图 5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图 6 所示：

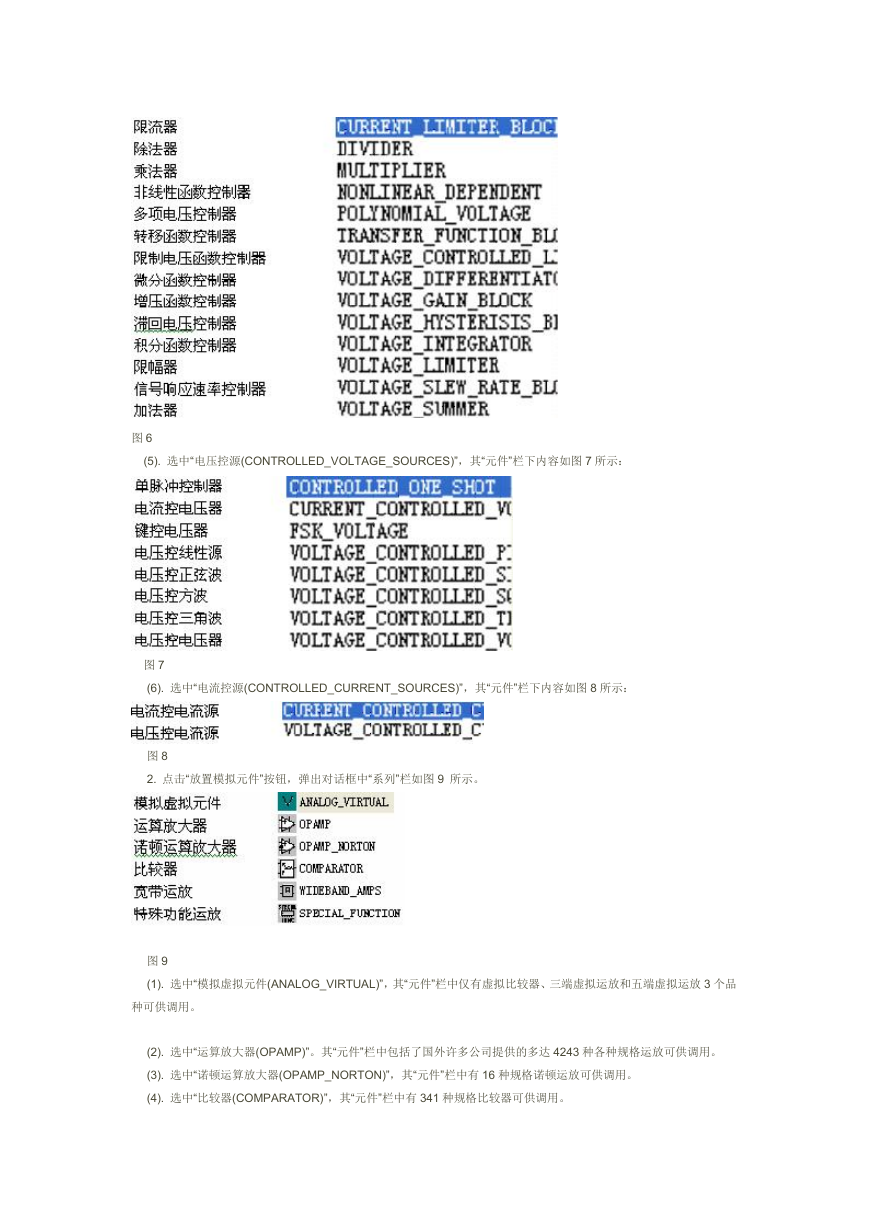

    图 6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图 7 所示： 图 7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图 8 所示： 图 8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图 9 所示。 图 9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放 3 个品 种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达 4243 种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有 16 种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有 341 种规格比较器可供调用。

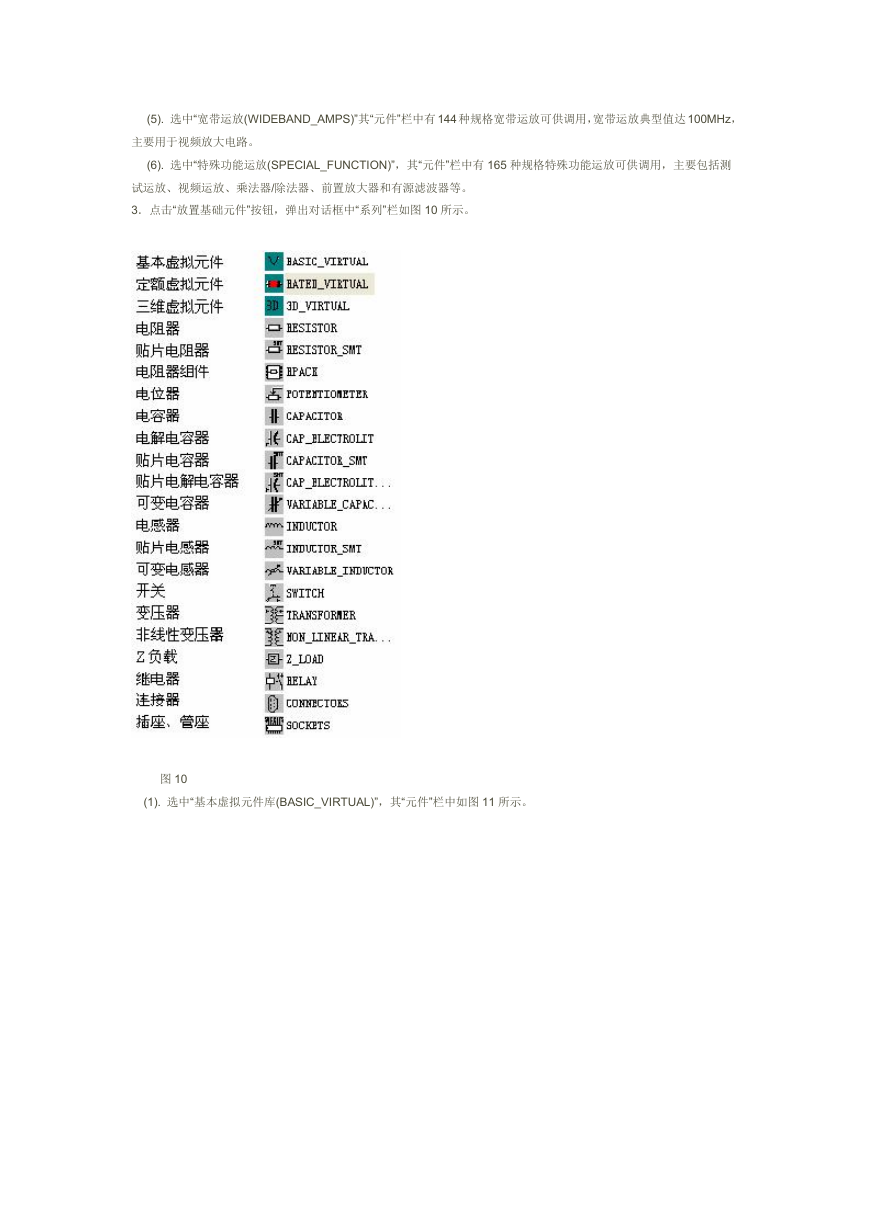

    (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144 种规格宽带运放可供调用，宽带运放典型值达100MHz， 主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有 165 种规格特殊功能运放可供调用，主要包括测 试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图 10 所示。 图 10 (1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”，其“元件”栏中如图 11 所示。
    图 11 (2). 选中“额定虚拟元件(RATED_VIRTUAL)”，其“元件”栏中如图 12 所示。

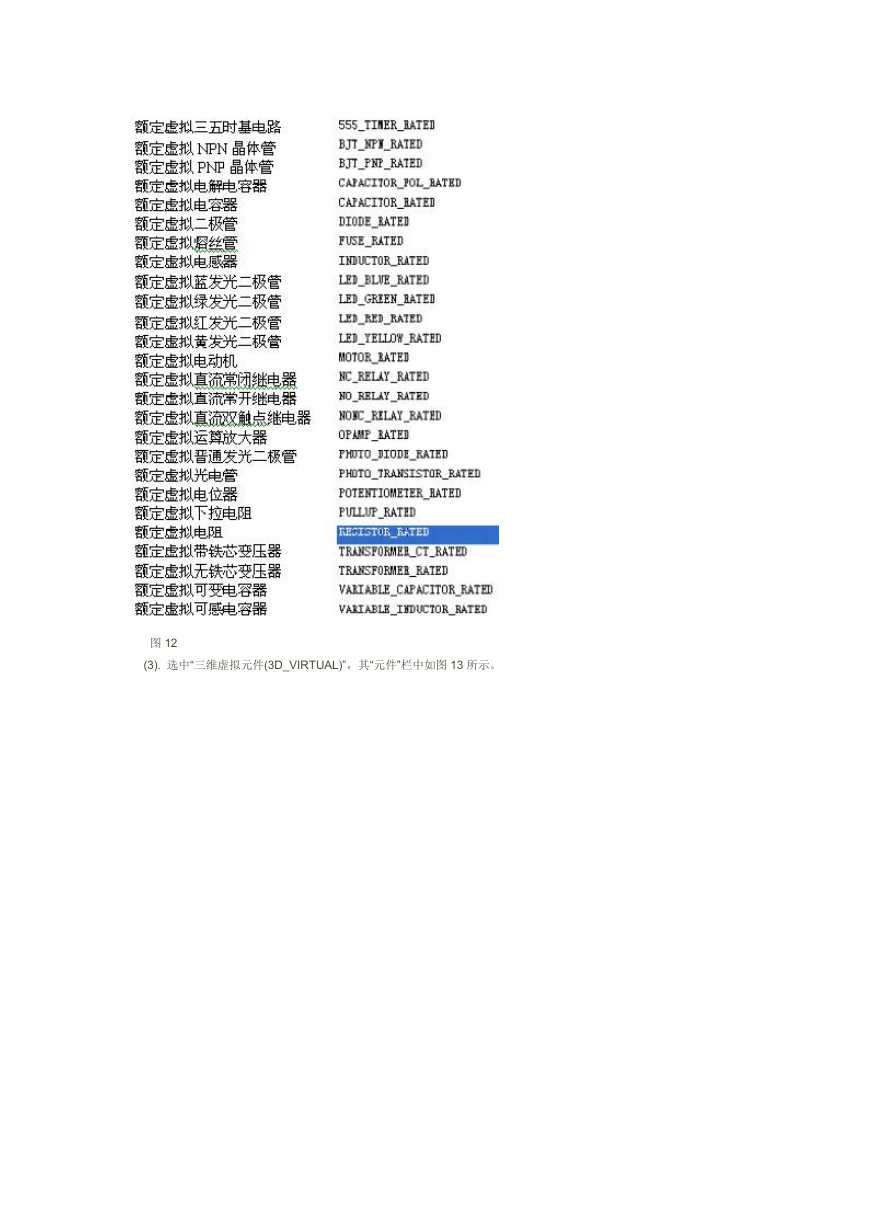

    图 12 (3). 选中“三维虚拟元件(3D_VIRTUAL)”，其“元件”栏中如图 13 所示。

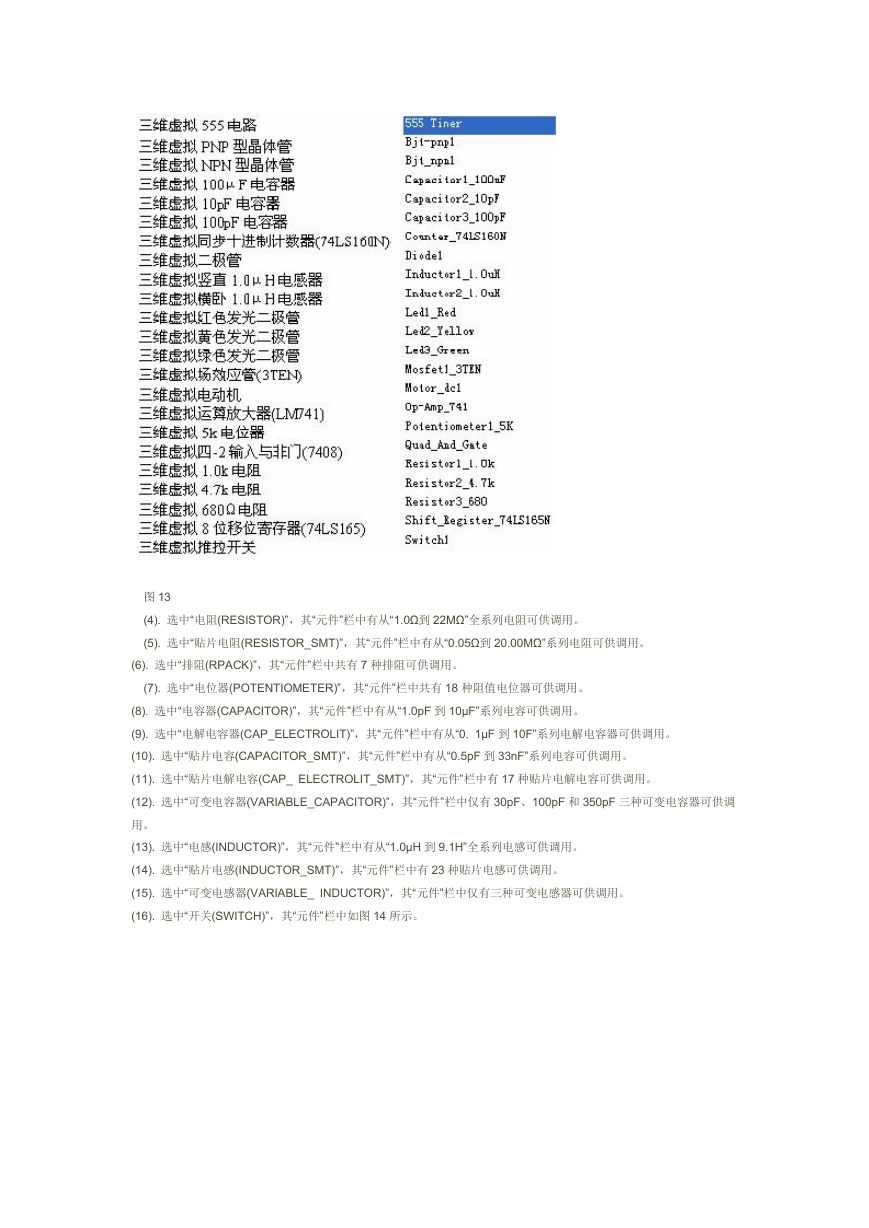

    图 13 (4). 选中“电阻(RESISTOR)”，其“元件”栏中有从“1.0Ω到 22MΩ”全系列电阻可供调用。 (5). 选中“贴片电阻(RESISTOR_SMT)”，其“元件”栏中有从“0.05Ω到 20.00MΩ”系列电阻可供调用。 (6). 选中“排阻(RPACK)”，其“元件”栏中共有 7 种排阻可供调用。 (7). 选中“电位器(POTENTIOMETER)”，其“元件”栏中共有 18 种阻值电位器可供调用。 (8). 选中“电容器(CAPACITOR)”，其“元件”栏中有从“1.0pF 到 10µF”系列电容可供调用。 (9). 选中“电解电容器(CAP_ELECTROLIT)”，其“元件”栏中有从“0. 1µF 到 10F”系列电解电容器可供调用。 (10). 选中“贴片电容(CAPACITOR_SMT)”，其“元件”栏中有从“0.5pF 到 33nF”系列电容可供调用。 (11). 选中“贴片电解电容(CAP_ ELECTROLIT_SMT)”，其“元件”栏中有 17 种贴片电解电容可供调用。 (12). 选中“可变电容器(VARIABLE_CAPACITOR)”，其“元件”栏中仅有 30pF、100pF 和 350pF 三种可变电容器可供调 用。 (13). 选中“电感(INDUCTOR)”，其“元件”栏中有从“1.0µH 到 9.1H”全系列电感可供调用。 (14). 选中“贴片电感(INDUCTOR_SMT)”，其“元件”栏中有 23 种贴片电感可供调用。 (15). 选中“可变电感器(VARIABLE_ INDUCTOR)”，其“元件”栏中仅有三种可变电感器可供调用。 (16). 选中“开关(SWITCH)”，其“元件”栏中如图 14 所示。

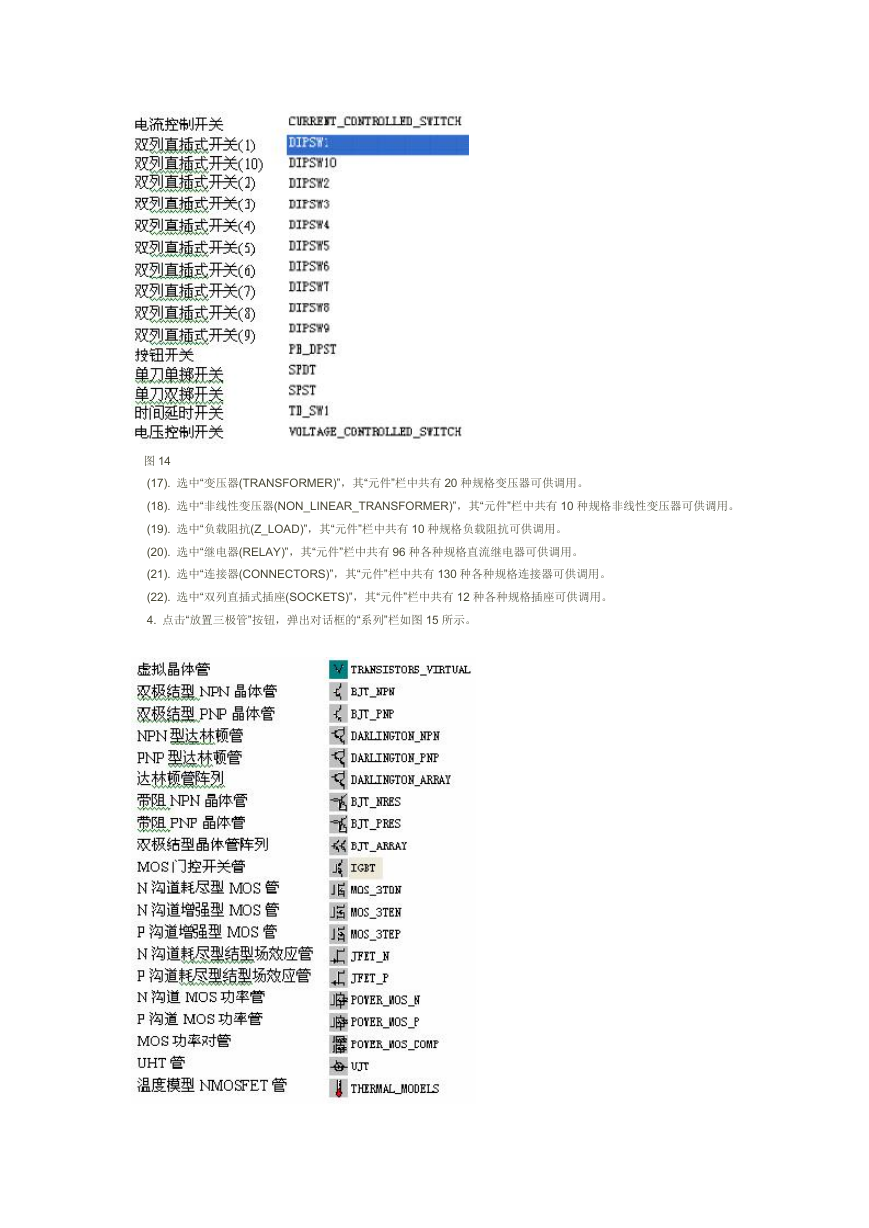

    图 14 (17). 选中“变压器(TRANSFORMER)”，其“元件”栏中共有 20 种规格变压器可供调用。 (18). 选中“非线性变压器(NON_LINEAR_TRANSFORMER)”，其“元件”栏中共有 10 种规格非线性变压器可供调用。 (19). 选中“负载阻抗(Z_LOAD)”，其“元件”栏中共有 10 种规格负载阻抗可供调用。 (20). 选中“继电器(RELAY)”，其“元件”栏中共有 96 种各种规格直流继电器可供调用。 (21). 选中“连接器(CONNECTORS)”，其“元件”栏中共有 130 种各种规格连接器可供调用。 (22). 选中“双列直插式插座(SOCKETS)”，其“元件”栏中共有 12 种各种规格插座可供调用。 4. 点击“放置三极管”按钮，弹出对话框的“系列”栏如图 15 所示。
