IEC 62386-209 中文.pdf
导言
1、范围
2、规范性引用文件
3、术语和定义
3.1 颜色类型(colour type)
3.2 xy色度(xy chromaticity)
3.3 色温Tc (colour temperature Tc)
3.4 相关色温(correlated colour temperature(CCT))
3.5 初级N (primary N)
3.6 RGBWAF
3.7 RGBWAF灰度等级(RGBWAF dimlevel)
3.8 颜色值(colour value)
3.9 TY
3.10 颜色设置(colour setting)
3.11 总输出光强度(total output light intensity)
3.12 控制类型(control type)
3.13 色彩空间(colour space)
3.14 可获得的色彩空间(attainable colour space)
3.15 临时颜色设置(temporary colour setting)
3.16 临时颜色类型(temporary colour type)
3.17 临时色值(temporary colour value)
3.18 报告颜色设置(report colour setting)
3.19 报告颜色类型(report colour type)
3.20 报告颜色值(report colour value)
3.21 颜色转换(colour transition)
3.22 临时RGBWAF灰度等级(temporary RGBWAF dimlevel)
4、概述
4.4颜色类型
4.4.1 概述
4.4.2 颜色类型：xy坐标(xy-coordinate)
4.4.3 颜色类型：色温Tc
4.4.4 颜色类型：primary N
4.4.5 颜色类型：RGBWAF
5、电气规范
6、接口电源
7、传输协议结构
8、时序
9、操作方法
9.1 对数调光曲线、灯光功率电平和精度:
9.1.1 彩色光输出与灯光功率电平
9.1.2 直接灯光 (Direct arc)功率电平
9.1.3 间接灯光功率电平
9.2 通电
9.2.1 概述
9.2.2 存储通电颜色
9.2.3 查询开机颜色
9.3 接口故障
9.3.1 概述
9.3.2 存储系统故障
9.3.3 查询系统故障颜色
9.4 最低和最高电平
9.5 衰减时间和衰减率
9.6 错误状态下对命令的反应
9.9 应用扩展控制命令的16位数据传输
9.10 多色控制装置
9.11 彩色场景
9.11.1 概述
9.11.2 存储色彩场景XXXX
9.11.3 移除彩色场景XXXX
9.11.4 进入彩色场景XXXX
9.11.5 查询彩色场景XXXX
9.12 颜色变化
9.12.1 颜色类型xy坐标
9.12.2 颜色类型色温Tc
9.12.3 颜色类型变化
9.12.4 临时颜色设置
9.12.5 激活颜色设置
9.12.6 报告颜色设置
10、变量声明
11、命令定义
11.1 灯光功率控制命令
11.1.1 直接灯光功率控制命令
11.1.2 间接灯光功率控制命令
命令1:YAAA AAA1 0000 0001“UP”
命令2:YAAA AAA1 0000 0010“DOWN”
命令9:YAAA AAA1 0000 1001“ENABLE DAPC SEQUENCE”
命令16-31:YAAA AAA1 0001 XXXX“GO TO SCENE”
11.2 配置命令
11.2.1 一般配置命令
命令33:YAAA AAA1 0010 0001“STORE ACTUAL LEVEL IN THE DTR”
11.2.2 灯光功率参数设置
命令44:YAAA AAA1 0010 1100“STORE THE DTR AS SYTEM FAILURE LEVEL”
命令45:YAAA AAA1 0010 1101“STORE THE DTR AS POWER ON LEVEL”
命令46:YAAA AAA1 0010 1110“STORE THE DTR AS FADE TIME”
命令64-79:YAAA AAA1 0100 XXXX“STORE THE DTR AS SCENE”
11.2.3 系统参数设置
命令80-95:YAAA AAA1 0101 XXXX“REMOVE FROM SCENE”
11.3 查询命令
11.3.1 状态信息查询
命令144:YAAA AAA1 1001 0000“QUERY STATUS”
命令146:YAAA AAA1 1001 0010“QUERY LAMP FAILURE”
命令153:YAAA AAA1 1001 1001“QUERY DEVICE TYPE”
命令160:YAAA AAA1 1010 0000“QUERY ACTUAL LEVEL”
命令163:YAAA AAA1 1010 0011“QUERY POWER ON LEVEL”
命令164:YAAA AAA1 1010 0100“QUERY SYSTEM FAILURE LEVEL”
11.3.3 系统参数设置相关查询
命令176-191:YAAA AAA1 1000 XXXX“QUERY SCENE LEVEL (SCENES 0-15）”
11.3.4 应用程序扩展命令
11.3.4.1 应用扩展控制命令
命令224:YAAA AAA1 1110 0000“SET TEMPORARY x-COORDINATE”
命令225:YAAA AAA1 1110 0001“SET TEMPORARY y-COORDINATE”
命令226:YAAA AAA1 1110 0010“ACTIVATE”
命令227:YAAA AAA1 1110 0011“x-COORDINATE STEP UP”
命令228:YAAA AAA1 1110 0100“x-COORDINATE STEP DOWN”
命令229:YAAA AAA1 1110 0101“y-COORDINATE STEP UP”
命令230:YAAA AAA1 1110 0110“y-COORDINATE STEP DOWN”
命令231:YAAA AAA1 1110 0111“SET TEMPORARY COLOUR TEMPERATURE Tc”
命令232:YAAA AAA1 1110 1000“COLOUR TEMPERATURE Tc STEP COOLER”
命令233:YAAA AAA1 1110 1001“COLOUR TEMPERATURE Tc STEP WARMER”
命令234:YAAA AAA1 1110 1010“SET TEMPORARY PRIMARY N DIMLEVEL”
命令235:YAAA AAA1 1110 1011“SET TEMPORARY RGB DIMLEVEL”
命令236:YAAA AAA1 1110 1100“SET TEMPORARY WAF DIMLEVEL”
命令237:YAAA AAA1 1110 1101“SET TEMPORARY RGBWAF CONTROL”
命令238:YAAA AAA1 1110 1110“COPY REPORT TO TEMPORARY”
11.3.4.2 应用程序扩展配置命令
命令239:YAAA AAA1 1110 1111
命令240:YAAA AAA1 1111 0000“STORE TY PRIMARY N”
命令241:YAAA AAA1 1111 0001“STORE xy-COORDINATE PRIMARY N”
命令242:YAAA AAA1 1111 0010“STORE COLOUR TEMPERATURE TC LIMIT”
命令243:YAAA AAA1 1111 0011“STORE GEAR FEATURES/STATUS”
命令244:YAAA AAA1 1111 0100
命令245:YAAA AAA1 1111 0101“ASSIGN COLOUR TO LINKEDCHANNEL”
命令246 YAAA AAA1 1111 0110“START AUTO CALIBRATION”
11.3.4.3 应用程序扩展查询命令
命令247:YAAA AAA1 1111 0111“QUERY GEAR FEATURES /STATUS”
命令248:YAAA AAA1 1111 1000“QUERY COLOUR STATUS”
命令249:YAAA AAA1 1111 1001“QUERY COLOUR TYPE FEATURES”
命令250:YAAA AAA1 1111 1010“QUERY COLOUR VALUE”
命令251 YAAA AAA1 1111 1011“QUERY RGBWAF CONTROL”
命令252 YAAA AAA1 1111 1100“QUERY ASSIGNED COLOUR”
命令253:YAAA AAA1 1111 1101
命令254:YAAA AAA1 1111 1110
命令255:YAAA AAA1 1111 1111“QUERY EXTENDED VERSION NUMBER”
11.4 特殊命令
11.4.4 扩展特殊命令
命令272:1100 0001 0000 1000“ENABLE DEVICE TYPE 8”
11.5 命令集摘要
11.5.1 扩展应用程序命令集摘要
11.5.2 命令与颜色类型交叉引用
11.5.3 命令与DTR、DTR1和DTR2对照表

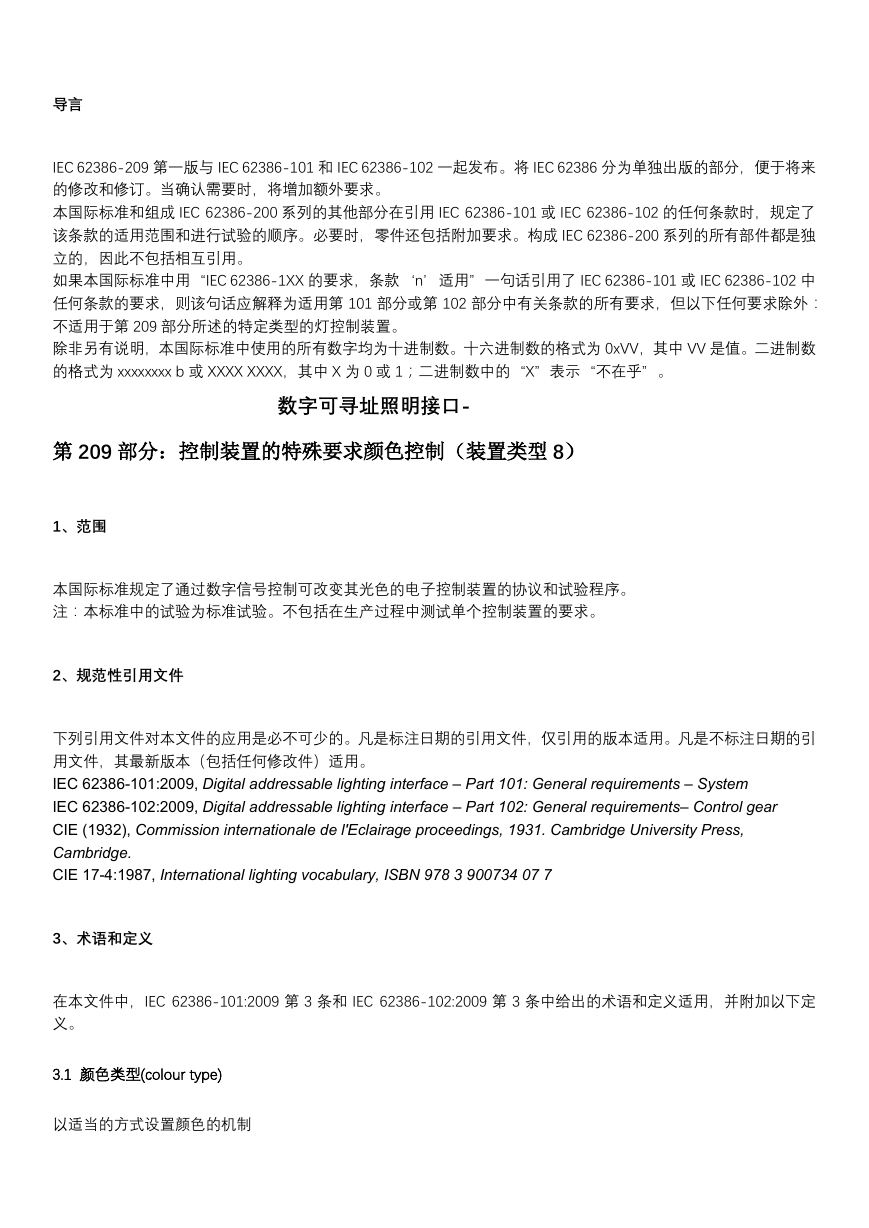

导言
IEC 62386-209 第一版与 IEC 62386-101 和 IEC 62386-102 一起发布。将 IEC 62386 分为单独出版的部分，便于将来
的修改和修订。当确认需要时，将增加额外要求。
本国际标准和组成 IEC 62386-200 系列的其他部分在引用 IEC 62386-101 或 IEC 62386-102 的任何条款时，规定了
该条款的适用范围和进行试验的顺序。必要时，零件还包括附加要求。构成 IEC 62386-200 系列的所有部件都是独
立的，因此不包括相互引用。
如果本国际标准中用“IEC 62386-1XX 的要求，条款‘n’适用”一句话引用了 IEC 62386-101 或 IEC 62386-102 中
任何条款的要求，则该句话应解释为适用第 101 部分或第 102 部分中有关条款的所有要求，但以下任何要求除外：
不适用于第 209 部分所述的特定类型的灯控制装置。
除非另有说明，本国际标准中使用的所有数字均为十进制数。十六进制数的格式为 0xVV，其中 VV 是值。二进制数
的格式为 xxxxxxxx b 或 XXXX XXXX，其中 X 为 0 或 1；二进制数中的“X”表示“不在乎”。
数字可寻址照明接口-
第 209 部分：控制装置的特殊要求颜色控制（装置类型 8）
1、范围
本国际标准规定了通过数字信号控制可改变其光色的电子控制装置的协议和试验程序。
注：本标准中的试验为标准试验。不包括在生产过程中测试单个控制装置的要求。
2、规范性引用文件
下列引用文件对本文件的应用是必不可少的。凡是标注日期的引用文件，仅引用的版本适用。凡是不标注日期的引
用文件，其最新版本（包括任何修改件）适用。
IEC 62386-101:2009, Digital addressable lighting interface – Part 101: General requirements – System
IEC 62386-102:2009, Digital addressable lighting interface – Part 102: General requirements– Control gear
CIE (1932), Commission internationale de l'Eclairage proceedings, 1931. Cambridge University Press,
Cambridge.
CIE 17-4:1987, International lighting vocabulary, ISBN 978 3 900734 07 7
3、术语和定义
在本文件中，IEC 62386-101:2009 第 3 条和 IEC 62386-102:2009 第 3 条中给出的术语和定义适用，并附加以下定
义。
3.1 颜色类型(colour type)
以适当的方式设置颜色的机制

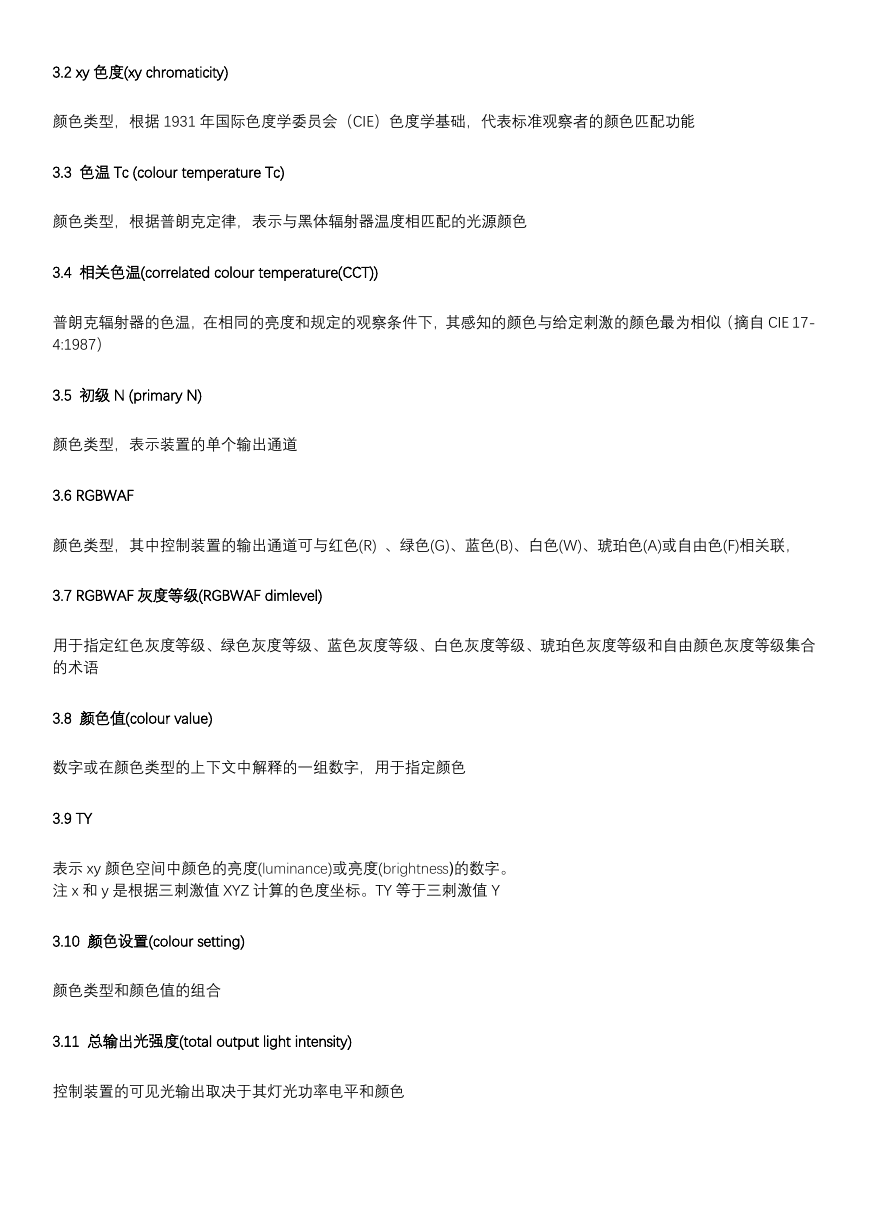

3.2 xy 色度(xy chromaticity)
颜色类型，根据 1931 年国际色度学委员会（CIE）色度学基础，代表标准观察者的颜色匹配功能
3.3 色温 Tc (colour temperature Tc)
颜色类型，根据普朗克定律，表示与黑体辐射器温度相匹配的光源颜色
3.4 相关色温(correlated colour temperature(CCT))
普朗克辐射器的色温，在相同的亮度和规定的观察条件下，其感知的颜色与给定刺激的颜色最为相似（摘自 CIE 17-
4:1987）
3.5 初级 N (primary N)
颜色类型，表示装置的单个输出通道
3.6 RGBWAF
颜色类型，其中控制装置的输出通道可与红色(R) 、绿色(G)、蓝色(B)、白色(W)、琥珀色(A)或自由色(F)相关联，
3.7 RGBWAF 灰度等级(RGBWAF dimlevel)
用于指定红色灰度等级、绿色灰度等级、蓝色灰度等级、白色灰度等级、琥珀色灰度等级和自由颜色灰度等级集合
的术语
3.8 颜色值(colour value)
数字或在颜色类型的上下文中解释的一组数字，用于指定颜色
3.9 TY
表示 xy 颜色空间中颜色的亮度(luminance)或亮度(brightness)的数字。
注 x 和 y 是根据三刺激值 XYZ 计算的色度坐标。TY 等于三刺激值 Y
3.10 颜色设置(colour setting)
颜色类型和颜色值的组合
3.11 总输出光强度(total output light intensity)
控制装置的可见光输出取决于其灯光功率电平和颜色

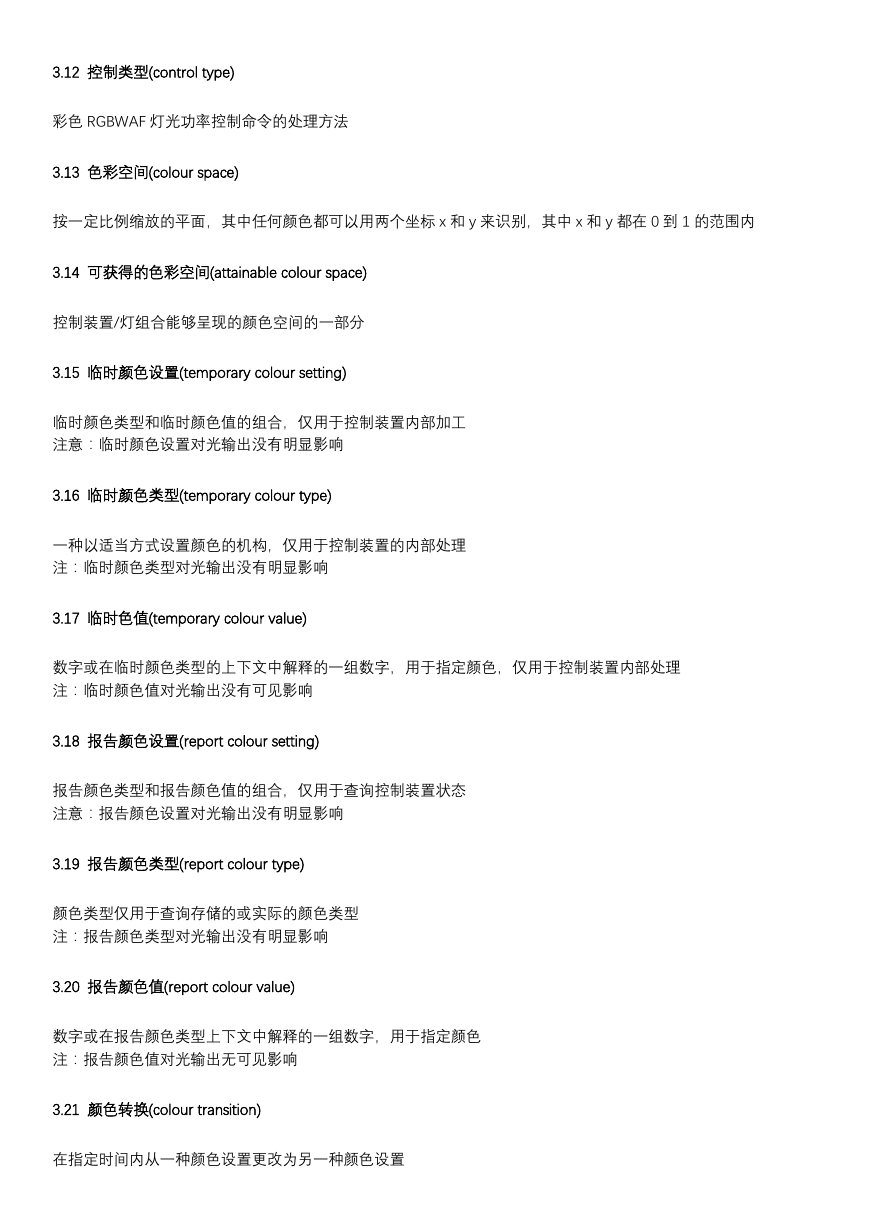

3.12 控制类型(control type)
彩色 RGBWAF 灯光功率控制命令的处理方法
3.13 色彩空间(colour space)
按一定比例缩放的平面，其中任何颜色都可以用两个坐标 x 和 y 来识别，其中 x 和 y 都在 0 到 1 的范围内
3.14 可获得的色彩空间(attainable colour space)
控制装置/灯组合能够呈现的颜色空间的一部分
3.15 临时颜色设置(temporary colour setting)
临时颜色类型和临时颜色值的组合，仅用于控制装置内部加工
注意：临时颜色设置对光输出没有明显影响
3.16 临时颜色类型(temporary colour type)
一种以适当方式设置颜色的机构，仅用于控制装置的内部处理
注：临时颜色类型对光输出没有明显影响
3.17 临时色值(temporary colour value)
数字或在临时颜色类型的上下文中解释的一组数字，用于指定颜色，仅用于控制装置内部处理
注：临时颜色值对光输出没有可见影响
3.18 报告颜色设置(report colour setting)
报告颜色类型和报告颜色值的组合，仅用于查询控制装置状态
注意：报告颜色设置对光输出没有明显影响
3.19 报告颜色类型(report colour type)
颜色类型仅用于查询存储的或实际的颜色类型
注：报告颜色类型对光输出没有明显影响
3.20 报告颜色值(report colour value)
数字或在报告颜色类型上下文中解释的一组数字，用于指定颜色
注：报告颜色值对光输出无可见影响
3.21 颜色转换(colour transition)
在指定时间内从一种颜色设置更改为另一种颜色设置

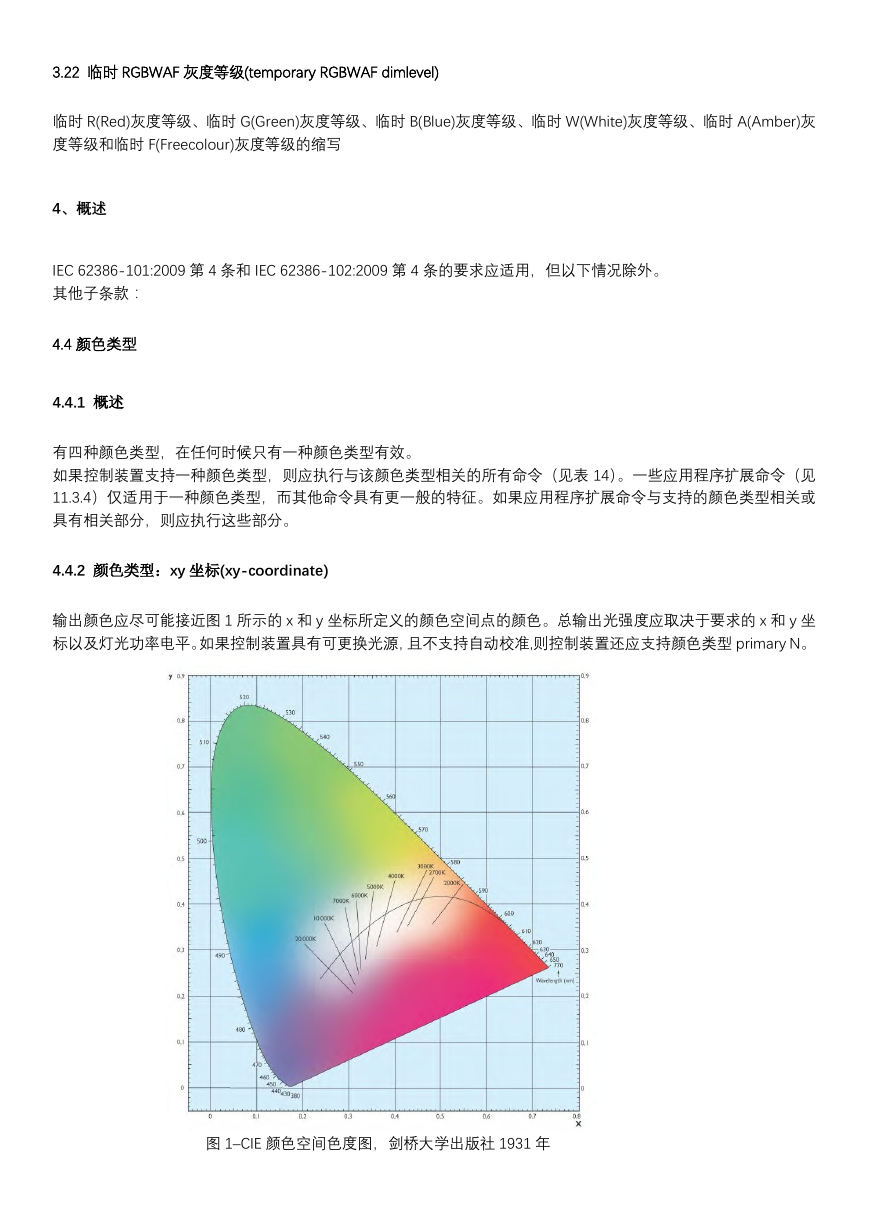

3.22 临时 RGBWAF 灰度等级(temporary RGBWAF dimlevel)
临时 R(Red)灰度等级、临时 G(Green)灰度等级、临时 B(Blue)灰度等级、临时 W(White)灰度等级、临时 A(Amber)灰
度等级和临时 F(Freecolour)灰度等级的缩写
4、概述
IEC 62386-101:2009 第 4 条和 IEC 62386-102:2009 第 4 条的要求应适用，但以下情况除外。
其他子条款：
4.4 颜色类型
4.4.1 概述
有四种颜色类型，在任何时候只有一种颜色类型有效。
如果控制装置支持一种颜色类型，则应执行与该颜色类型相关的所有命令（见表 14）。一些应用程序扩展命令（见
11.3.4）仅适用于一种颜色类型，而其他命令具有更一般的特征。如果应用程序扩展命令与支持的颜色类型相关或
具有相关部分，则应执行这些部分。
4.4.2 颜色类型：xy 坐标(xy-coordinate)
输出颜色应尽可能接近图 1 所示的 x 和 y 坐标所定义的颜色空间点的颜色。总输出光强度应取决于要求的 x 和 y 坐
标以及灯光功率电平。如果控制装置具有可更换光源，且不支持自动校准,则控制装置还应支持颜色类型 primary N。
图 1–CIE 颜色空间色度图，剑桥大学出版社 1931 年
4.4.3 颜色类型：色温 Tc
黑体（完美的辐射体）随着温度的升高，颜色从红色到黄色变为白色（黑体线-BBL）。黑体的绝对温度 T（开尔文）
称为色温 Tc（见图 1）。
总输出光强度应取决于要求的色温 Tc 和灯光功率电平。
许多光源不发出由光源本身温度引起的光色，例如 LED 灯或荧光灯与钨灯，并且不完全遵循黑体线。由人眼感知的
光源发出的颜色，与黑体线最接近的颜色称为相关色温，见 3.4。光输出的相关色温应尽可能接近要求的色温。
Mirek 是用来表示色温 Tc 的单位（见图 3）。Mirek 等于色温 T 倒数的一百万倍，单位为开尔文：Mirek =1000000÷T
图 2–黑体线
20000K
50Mirek
图 3-色温图
4.4.4 颜色类型：primary N
初级 N 直接控制每个可用输出通道的光强度。
4.4.5 颜色类型：RGBWAF
1000K
1000Mirek
RGBWAF 包括一种方法，其中至少 1 个输出通道和最多 6 个输出通道，每个通道与不同的灯(例如不同颜色的)连接，
可通过灯光功率电平独立控制。
输出通道应分配给专用颜色 R（红色）、G（绿色）、B（蓝色）、W（白色）、A（琥珀色）或 F（自由色）。可以将多
个通道分配给相同或不同的颜色。输出通道默认分配给特定的颜色，但可以重新分配给红色、绿色、蓝色、白色、
琥珀色或自由色。
通道可以链接或取消链接，详见 9.1。
直接和间接灯光功率控制命令可通过以下方式处理
控件类型：
–通道控制（灯光功率控制命令被处理到连接的输出通道）；
–颜色控制（灯光功率控制命令被处理为分配给链接颜色的输出通道）；
–标准化颜色控制（灯光功率控制命令用于强度控制，而颜色保持不变）。
注：只有“标准化颜色控制”RGBWAF 可用于实现恒定的颜色输出。

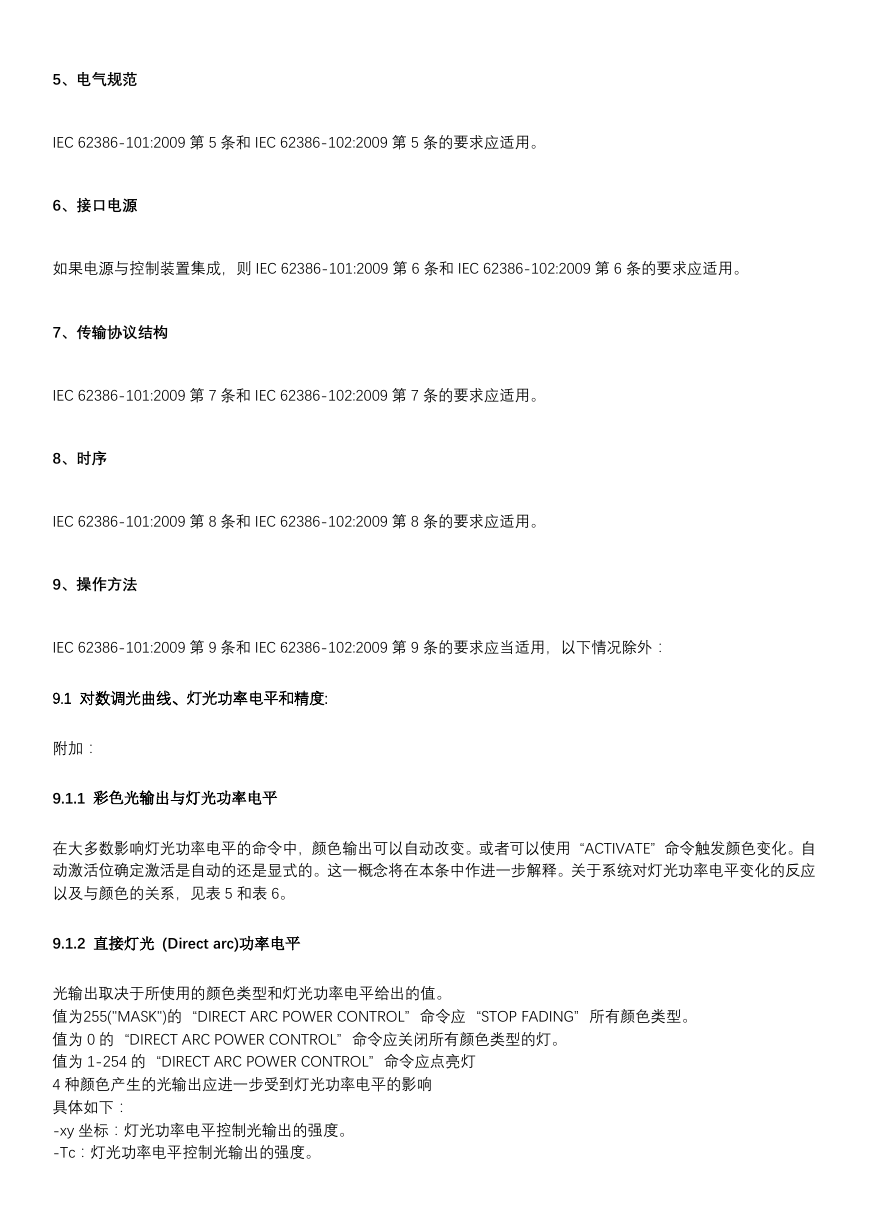

5、电气规范
IEC 62386-101:2009 第 5 条和 IEC 62386-102:2009 第 5 条的要求应适用。
6、接口电源
如果电源与控制装置集成，则 IEC 62386-101:2009 第 6 条和 IEC 62386-102:2009 第 6 条的要求应适用。
7、传输协议结构
IEC 62386-101:2009 第 7 条和 IEC 62386-102:2009 第 7 条的要求应适用。
8、时序
IEC 62386-101:2009 第 8 条和 IEC 62386-102:2009 第 8 条的要求应适用。
9、操作方法
IEC 62386-101:2009 第 9 条和 IEC 62386-102:2009 第 9 条的要求应当适用，以下情况除外：
9.1 对数调光曲线、灯光功率电平和精度:
附加：
9.1.1 彩色光输出与灯光功率电平
在大多数影响灯光功率电平的命令中，颜色输出可以自动改变。或者可以使用“ACTIVATE”命令触发颜色变化。自
动激活位确定激活是自动的还是显式的。这一概念将在本条中作进一步解释。关于系统对灯光功率电平变化的反应
以及与颜色的关系，见表 5 和表 6。
9.1.2 直接灯光 (Direct arc)功率电平
光输出取决于所使用的颜色类型和灯光功率电平给出的值。
值为255("MASK")的“DIRECT ARC POWER CONTROL”命令应“STOP FADING”所有颜色类型。
值为 0 的“DIRECT ARC POWER CONTROL”命令应关闭所有颜色类型的灯。
值为 1-254 的“DIRECT ARC POWER CONTROL”命令应点亮灯
4 种颜色产生的光输出应进一步受到灯光功率电平的影响
具体如下：
-xy 坐标：灯光功率电平控制光输出的强度。
-Tc：灯光功率电平控制光输出的强度。

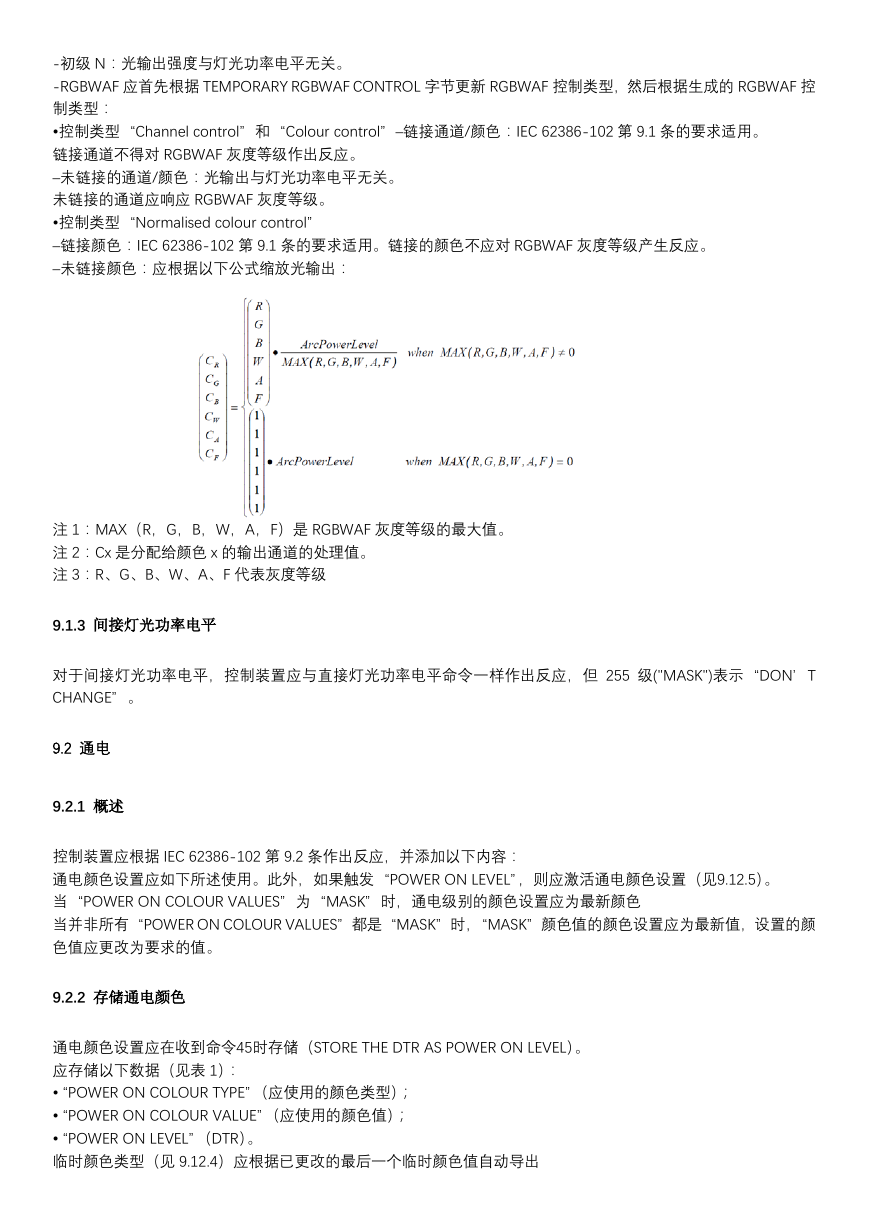

-初级 N：光输出强度与灯光功率电平无关。
-RGBWAF 应首先根据 TEMPORARY RGBWAF CONTROL 字节更新 RGBWAF 控制类型，然后根据生成的 RGBWAF 控
制类型：
•控制类型“Channel control”和“Colour control”–链接通道/颜色：IEC 62386-102 第 9.1 条的要求适用。
链接通道不得对 RGBWAF 灰度等级作出反应。
–未链接的通道/颜色：光输出与灯光功率电平无关。
未链接的通道应响应 RGBWAF 灰度等级。
•控制类型“Normalised colour control”
–链接颜色：IEC 62386-102 第 9.1 条的要求适用。链接的颜色不应对 RGBWAF 灰度等级产生反应。
–未链接颜色：应根据以下公式缩放光输出：
注 1：MAX（R，G，B，W，A，F）是 RGBWAF 灰度等级的最大值。
注 2：Cx 是分配给颜色 x 的输出通道的处理值。
注 3：R、G、B、W、A、F 代表灰度等级
9.1.3 间接灯光功率电平
对于间接灯光功率电平，控制装置应与直接灯光功率电平命令一样作出反应，但 255 级("MASK")表示“DON’T
CHANGE”。
9.2 通电
9.2.1 概述
控制装置应根据 IEC 62386-102 第 9.2 条作出反应，并添加以下内容：
通电颜色设置应如下所述使用。此外，如果触发“POWER ON LEVEL”，则应激活通电颜色设置（见9.12.5）。
当“POWER ON COLOUR VALUES”为“MASK”时，通电级别的颜色设置应为最新颜色
当并非所有“POWER ON COLOUR VALUES”都是“MASK”时，“MASK”颜色值的颜色设置应为最新值，设置的颜
色值应更改为要求的值。
9.2.2 存储通电颜色
通电颜色设置应在收到命令45时存储（STORE THE DTR AS POWER ON LEVEL）。
应存储以下数据（见表 1）：
•“POWER ON COLOUR TYPE”（应使用的颜色类型）；
•“POWER ON COLOUR VALUE”（应使用的颜色值）；
•“POWER ON LEVEL”（DTR）。
临时颜色类型（见 9.12.4）应根据已更改的最后一个临时颜色值自动导出
“TEMPORARY
COLOUR TYPE”
xy-coordinate
colour
temperature TC
primary N
RGBWAF
“POWER ON
COLOUR TYPE”
xy-coordinate
colour temperature
TC
primary N
RGBWAF
255 (“MASK”)
No change

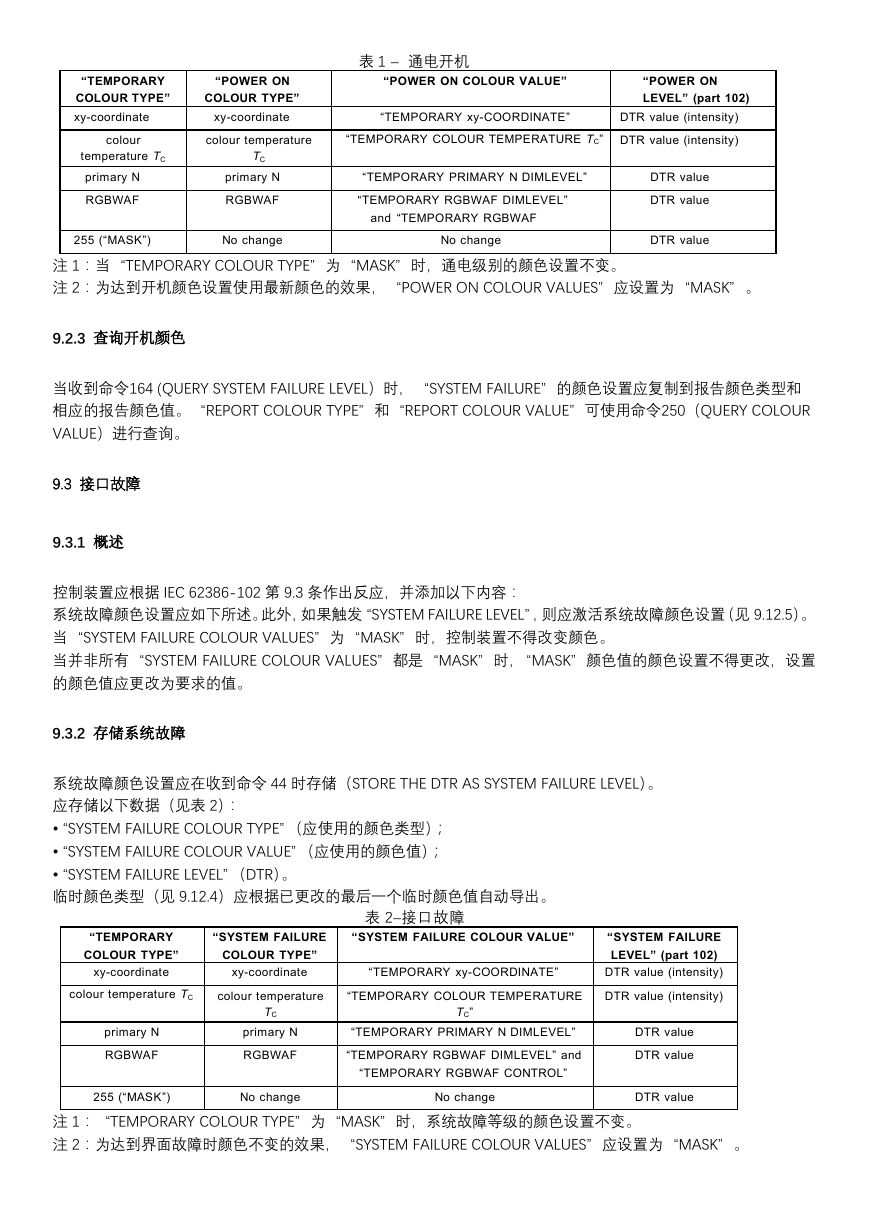

表 1 – 通电开机
“POWER ON COLOUR VALUE”
“POWER ON
LEVEL” (part 102)
“TEMPORARY xy-COORDINATE”
DTR value (intensity)
“TEMPORARY COLOUR TEMPERATURE TC” DTR value (intensity)
“TEMPORARY PRIMARY N DIMLEVEL”
“TEMPORARY RGBWAF DIMLEVEL”
and “TEMPORARY RGBWAF
No change
DTR value
DTR value
DTR value
注 1：当“TEMPORARY COLOUR TYPE”为“MASK”时，通电级别的颜色设置不变。
注 2：为达到开机颜色设置使用最新颜色的效果，“POWER ON COLOUR VALUES”应设置为“MASK”。
9.2.3 查询开机颜色
当收到命令164 (QUERY SYSTEM FAILURE LEVEL）时，“SYSTEM FAILURE”的颜色设置应复制到报告颜色类型和
相应的报告颜色值。“REPORT COLOUR TYPE”和“REPORT COLOUR VALUE”可使用命令250（QUERY COLOUR
VALUE）进行查询。
9.3 接口故障
9.3.1 概述
控制装置应根据 IEC 62386-102 第 9.3 条作出反应，并添加以下内容：
系统故障颜色设置应如下所述。此外，如果触发“SYSTEM FAILURE LEVEL”，则应激活系统故障颜色设置（见 9.12.5）。
当“SYSTEM FAILURE COLOUR VALUES”为“MASK”时，控制装置不得改变颜色。
当并非所有“SYSTEM FAILURE COLOUR VALUES”都是“MASK”时，“MASK”颜色值的颜色设置不得更改，设置
的颜色值应更改为要求的值。
9.3.2 存储系统故障
系统故障颜色设置应在收到命令 44 时存储（STORE THE DTR AS SYSTEM FAILURE LEVEL）。
应存储以下数据（见表 2）：
•“SYSTEM FAILURE COLOUR TYPE”（应使用的颜色类型）；
•“SYSTEM FAILURE COLOUR VALUE”（应使用的颜色值）；
•“SYSTEM FAILURE LEVEL”（DTR）。
临时颜色类型（见 9.12.4）应根据已更改的最后一个临时颜色值自动导出。
“TEMPORARY
COLOUR TYPE”
xy-coordinate
表 2–接口故障
“SYSTEM FAILURE
“SYSTEM FAILURE COLOUR VALUE”
COLOUR TYPE”
xy-coordinate
“TEMPORARY xy-COORDINATE”
colour temperature TC
colour temperature
“TEMPORARY COLOUR TEMPERATURE
“SYSTEM FAILURE
LEVEL” (part 102)
DTR value (intensity)
DTR value (intensity)
primary N
RGBWAF
TC
primary N
RGBWAF
TC”
“TEMPORARY PRIMARY N DIMLEVEL”
“TEMPORARY RGBWAF DIMLEVEL” and
“TEMPORARY RGBWAF CONTROL”
255 (“MASK”)
No change
No change
DTR value
DTR value
DTR value
注 1：“TEMPORARY COLOUR TYPE”为“MASK”时，系统故障等级的颜色设置不变。
注 2：为达到界面故障时颜色不变的效果，“SYSTEM FAILURE COLOUR VALUES”应设置为“MASK”。
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
