    7. 2 级维修 7.1 后盖中的部件 后盖 闪光灯 16M 摄像头 SIM2 卡槽 SIM1 卡槽 SD 卡槽 电池连接器 分集式天线 BT/Wifi 天线 主天线 GSM 四频，WCDMA B1/2/5/8 LTE B1/3/7/38/39/40/41 2 级维修 GPS 天线 扬声器 电源键 音量键 耳机插口 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

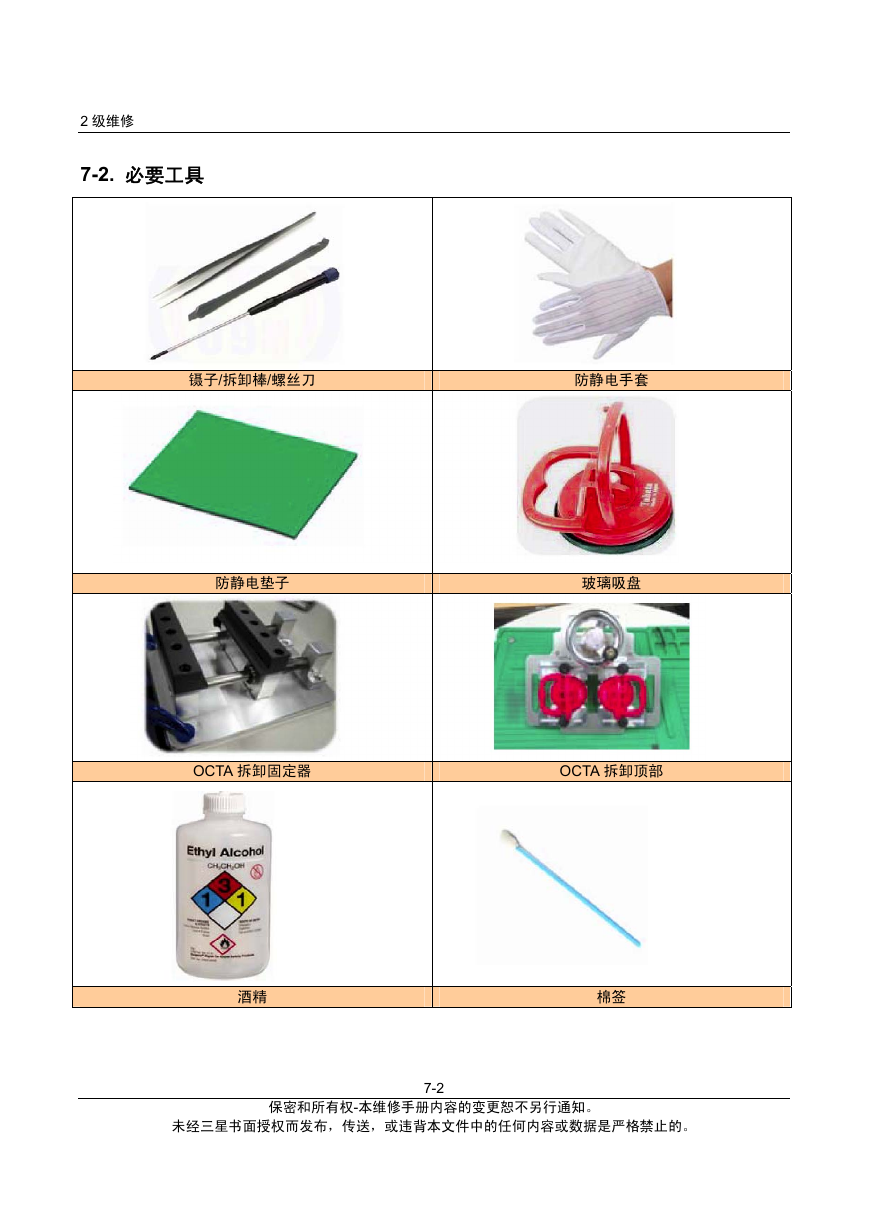

    2 级维修 7-2. 必要工具 镊子/拆卸棒/螺丝刀 防静电手套 防静电垫子 玻璃吸盘 OCTA 拆卸固定器 OCTA 拆卸顶部 酒精 棉签 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

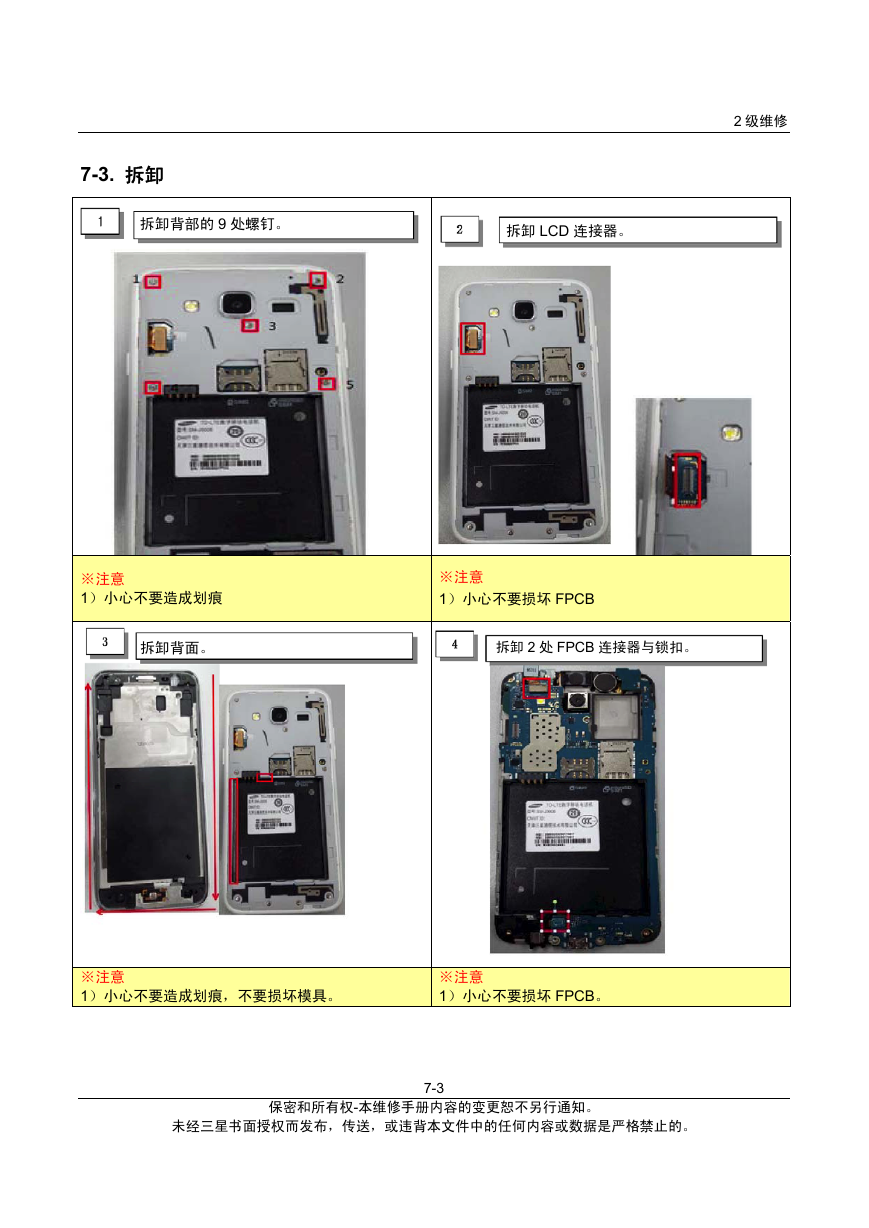

    2 级维修 拆卸 LCD 连接器。 7-3. 拆卸 拆卸背部的 9 处螺钉。 ※注意 1）小心不要造成划痕 拆卸背面。 ※注意 1）小心不要损坏 FPCB 拆卸 2 处 FPCB 连接器与锁扣。 ※注意 1）小心不要造成划痕，不要损坏模具。 ※注意 1）小心不要损坏 FPCB。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

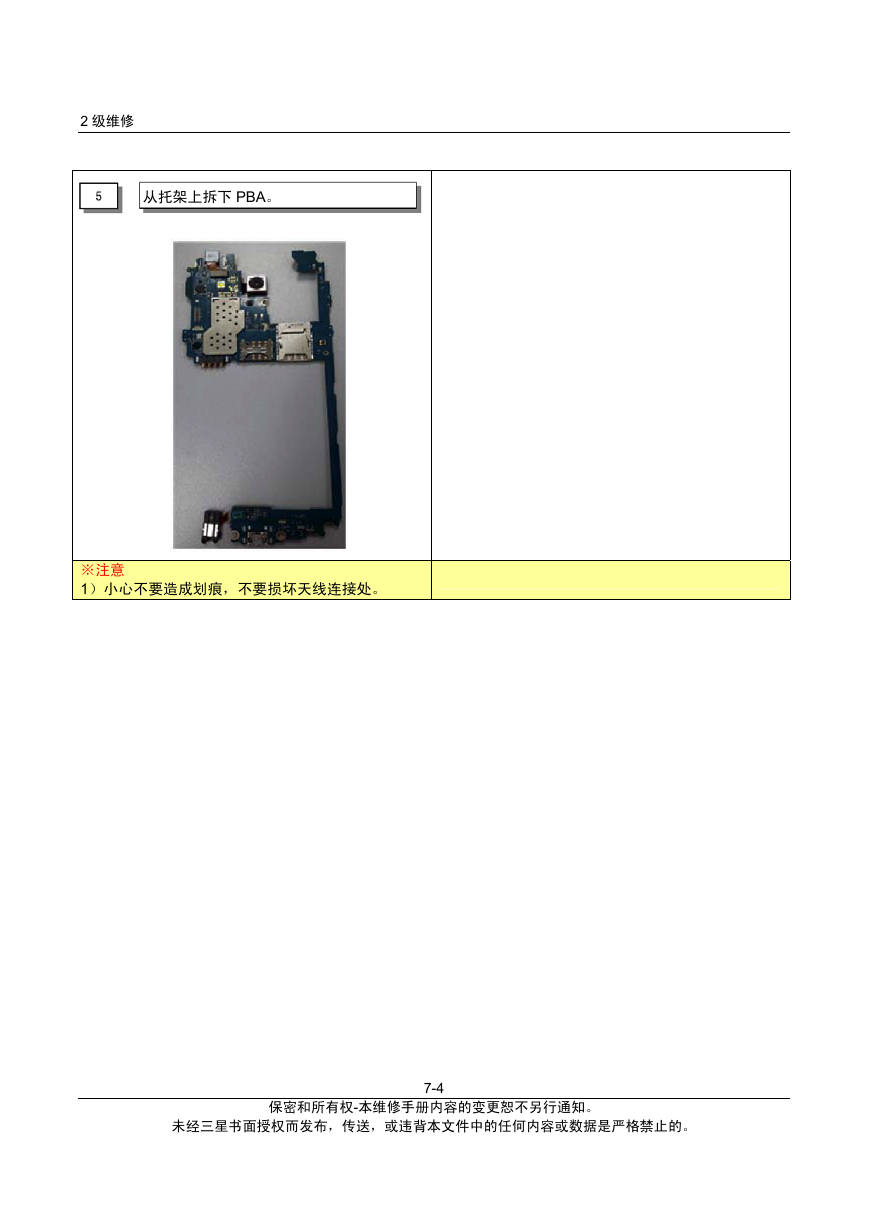

    2 级维修 从托架上拆下 PBA。 ※注意 1）小心不要造成划痕，不要损坏天线连接处。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

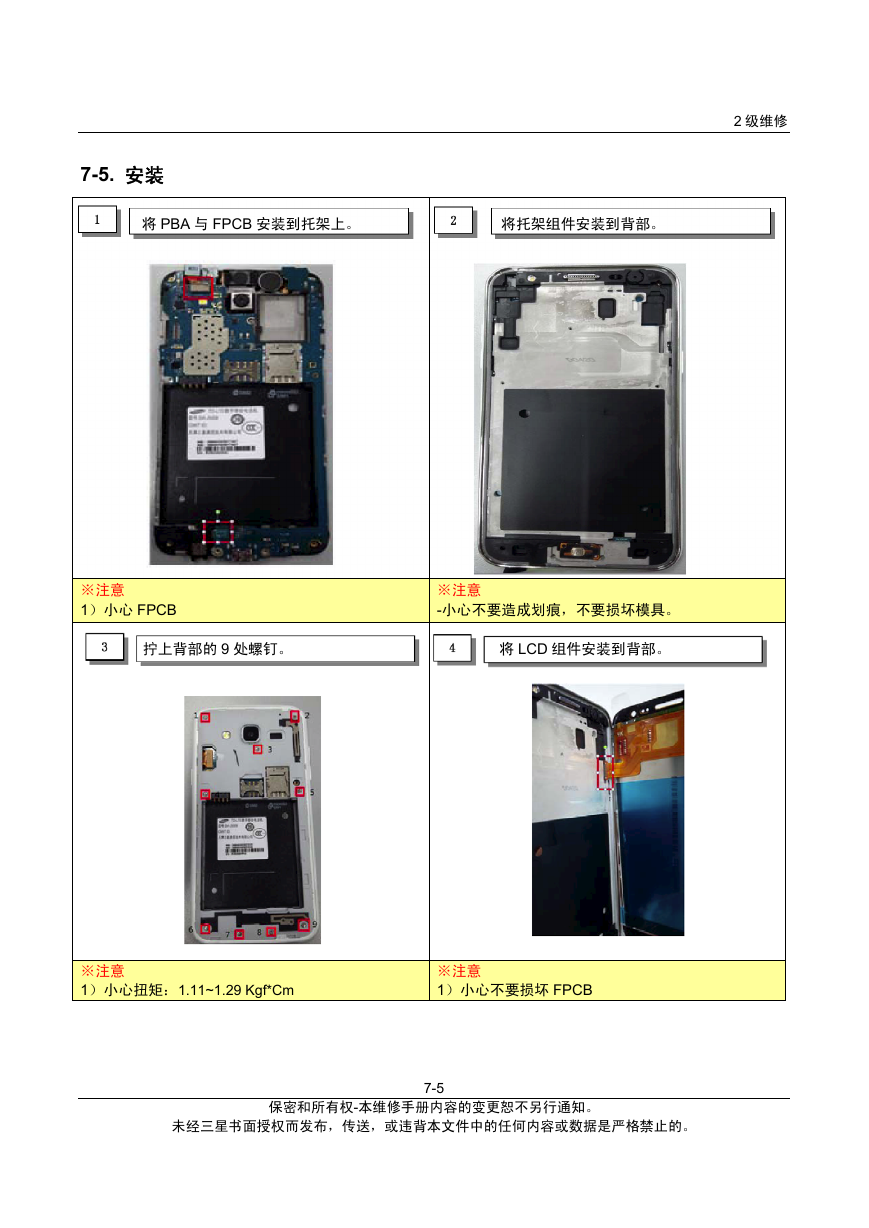

    7-5. 安装 将 PBA 与 FPCB 安装到托架上。 将托架组件安装到背部。 2 级维修 ※注意 1）小心 FPCB 拧上背部的 9 处螺钉。 ※注意 -小心不要造成划痕，不要损坏模具。 将 LCD 组件安装到背部。 ※注意 1）小心扭矩：1.11~1.29 Kgf*Cm ※注意 1）小心不要损坏 FPCB 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5

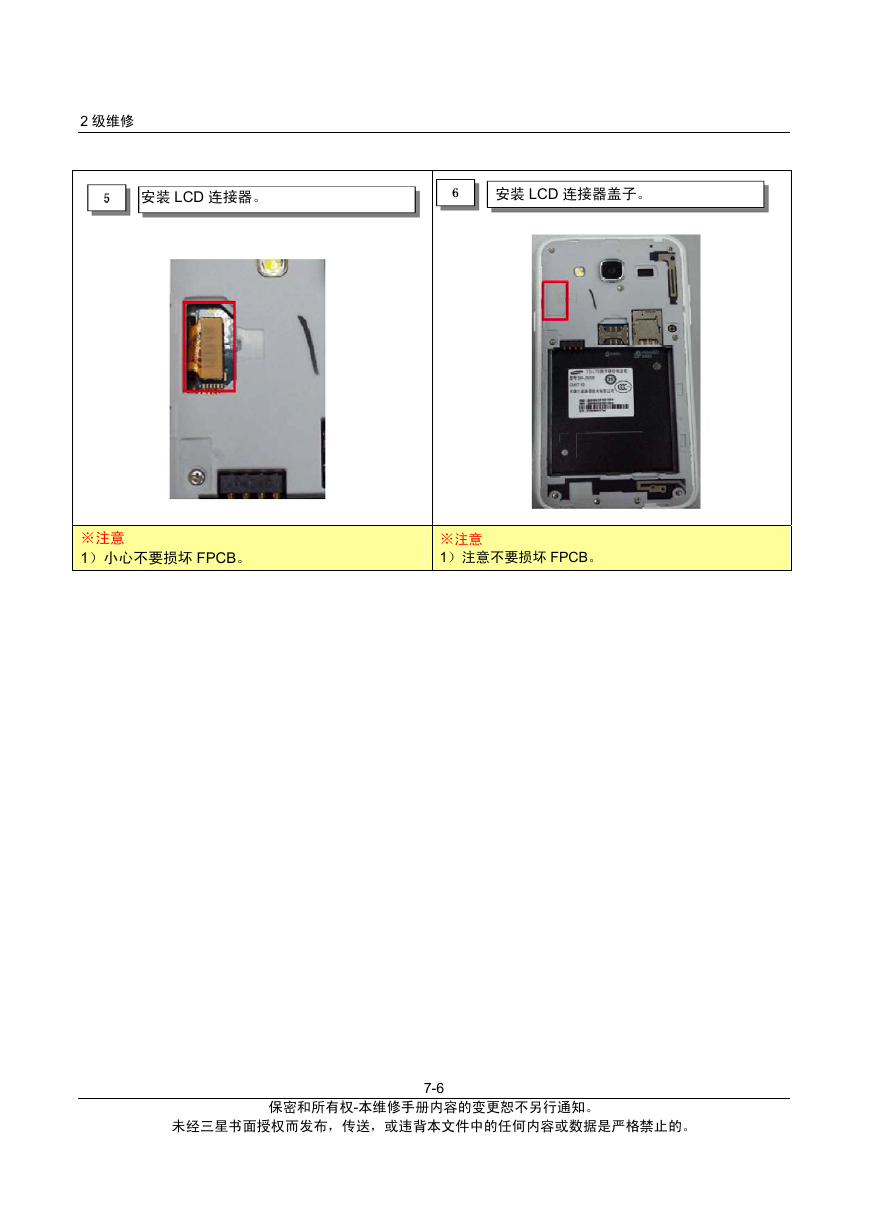

    2 级维修 安装 LCD 连接器。 安装 LCD 连接器盖子。 ※注意 1）小心不要损坏 FPCB。 ※注意 1）注意不要损坏 FPCB。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6
