    7. 2 级维修 7.1 后盖中的部件 13M 摄像头 DIV 天线 音量键 （内置） BT 天线（FPCB） （内置） 闪光灯 SIM1 卡槽 SIM2 卡槽 电池连接器 主天线 （内置） 2 级维修 GPS 天线（SUS） 扬声器 电源键 （内置） 主天线 （内置） 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

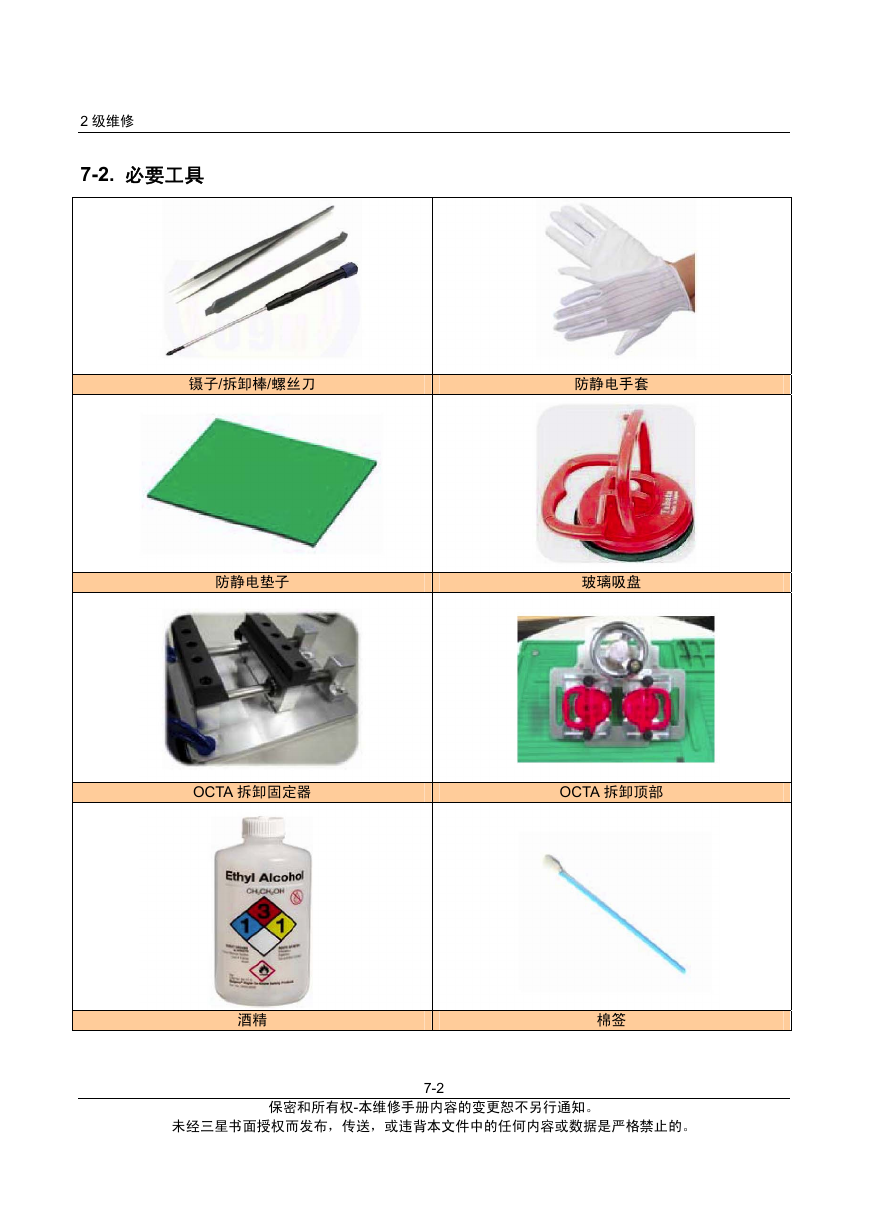

    2 级维修 7-2. 必要工具 镊子/拆卸棒/螺丝刀 防静电手套 防静电垫子 玻璃吸盘 OCTA 拆卸固定器 OCTA 拆卸顶部 酒精 棉签 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2
    2 级维修 拧下背部的 10 处螺钉。 7-3. 拆卸 拆卸背部的 LCD 盖子。 ※注意 1）小心不要造成划痕 拆卸 LCD 组件。 ※注意 -扭矩：1.2 Kgf ·cm -尺寸：1.4*3 (6001-003162) 拆卸背部及托架组件。 ※注意 1）小心不要损坏托架上的 LCD 胶带 ※注意 1）小心不要损坏背部锁扣。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3
    2 级维修 拆卸 PBA 及托架组件。 拆卸零件。 ※注意 -扭矩：1.2 Kgf ·cm -尺寸：1.4*2.3 (6001-003180) -小心托架上的锁扣（1 处） ※注意 -小心不要损坏电子材料 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

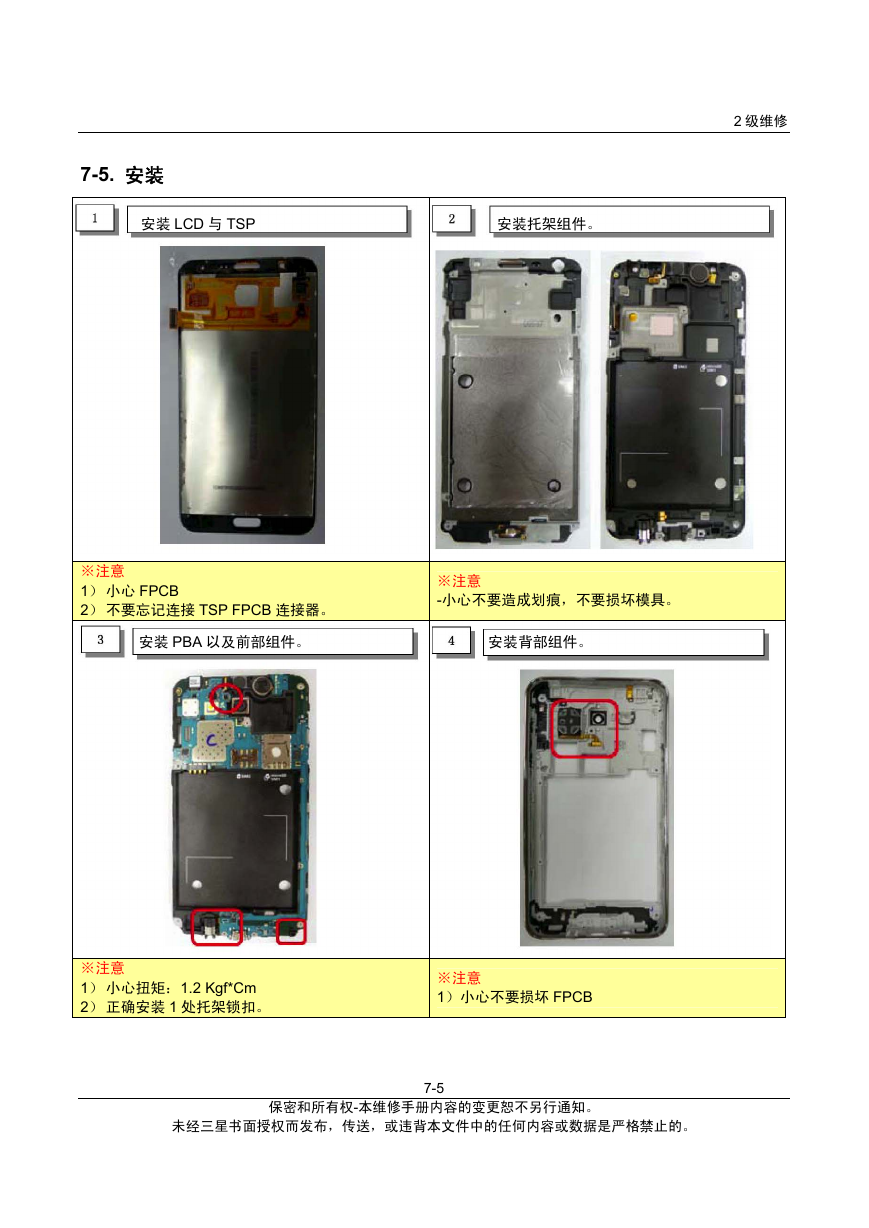

    7-5. 安装 安装 LCD 与 TSP 安装托架组件。 2 级维修 ※注意 1） 小心 FPCB 2） 不要忘记连接 TSP FPCB 连接器。 安装 PBA 以及前部组件。 ※注意 -小心不要造成划痕，不要损坏模具。 安装背部组件。 ※注意 1） 小心扭矩：1.2 Kgf*Cm 2） 正确安装 1 处托架锁扣。 ※注意 1）小心不要损坏 FPCB 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5
    2 级维修 安装背部组件以及前部组件。 安装 LCD 组件以及背部组件。 ※注意 1） 小心扭矩：1.2 Kgf*Cm。 安装 LCD 盖子。 ※注意 1）小心不要造成划痕。 ※注意 1） 将 LCD 连接器正确插入托架孔中。 2） 将 RCV deco 正确插入 TSP 孔中。 3） 安装 LCD 组件以及托架组件。 7-6 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
