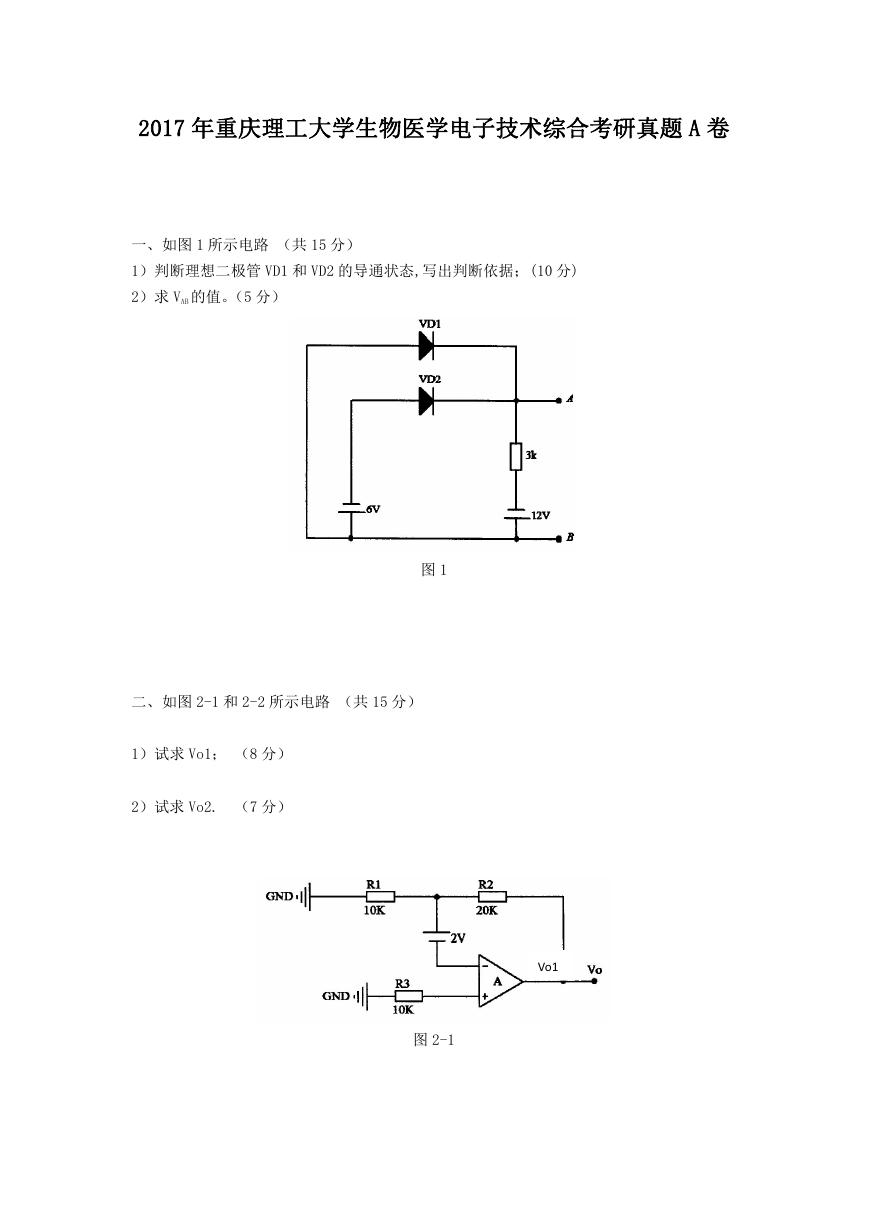

2017 年重庆理工大学生物医学电子技术综合考研真题 A 卷
一、如图 1 所示电路 (共 15 分)
1)判断理想二极管 VD1 和 VD2 的导通状态,写出判断依据;(10 分)
2)求 VAB 的值。(5 分)
图 1
二、如图 2-1 和 2-2 所示电路 (共 15 分)
1)试求 Vo1; (8 分)
2)试求 Vo2. (7 分)
Vo1
图 2-1

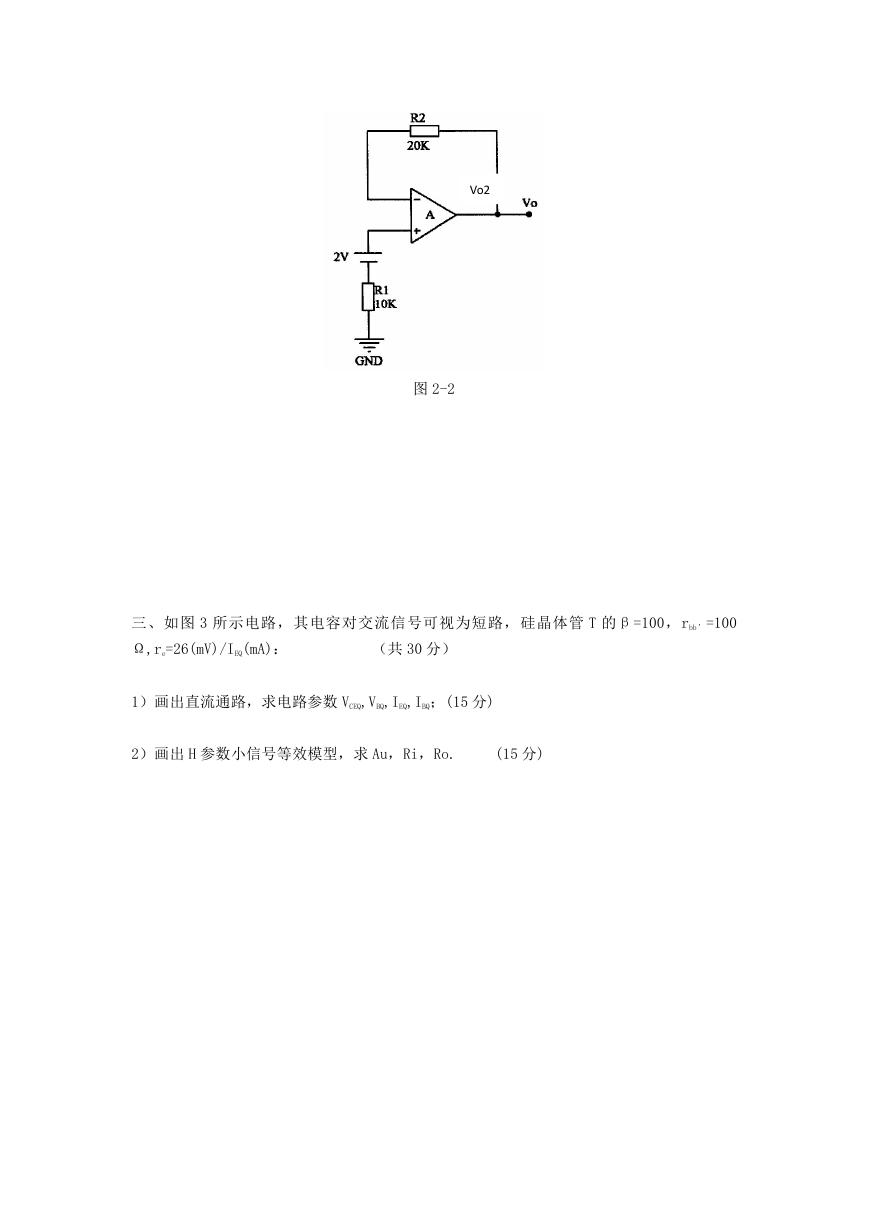

Vo2
图 2-2
三、如图 3 所示电路,其电容对交流信号可视为短路,硅晶体管 T 的β=100,rbb ’=100
Ω,re=26(mV)/IEQ(mA):
(共 30 分)
1)画出直流通路,求电路参数 VCEQ,VBQ,IEQ,IBQ;(15 分)
2)画出 H 参数小信号等效模型,求 Au,Ri,Ro.
(15 分)
T
图 3
四、已知图 4 所示电路中,发光二极管 D1 最小点亮电流为 5mA,最大允许通过电流为 20mA,
点 亮 后 其 电 压 稳 定 在 3V 。 若 输 入 电 压 VCC 变 化 范 围 为 8-12V ,
(共 20 分)
1)试阐述图 4 所示电路中 D1 和电阻 R 的作用;(6 分)
2)为保证空载时 D1 能安全工作,确定电阻 R 的阻值。(14 分)
图 4
五、如图 5 所示电路,各运放为理想运算放大器,且电路正常工作,输出信号未失真,求
Vo 与 Vi1、Vi2 的关系。 (共 20 分)
图 5

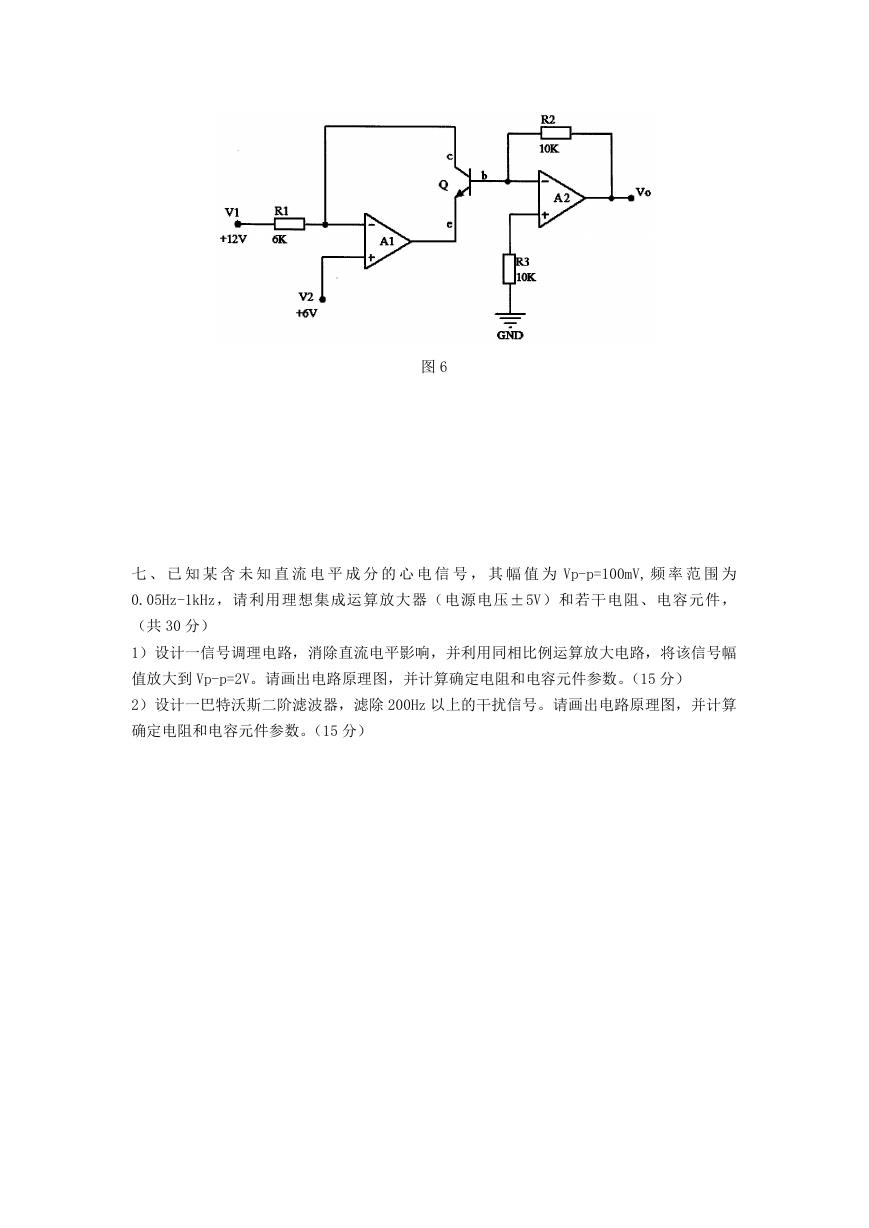

六 、 如 图 6 所 示 电 路 , A1 、 A2 为 理 想 运 算 放 大 器 , 硅 晶 体 管 Q 工 作 于 放 大 区 ,
(共 20 分)
1)试求晶体管 Q 各端 b、c、e 电位;(10 分)
2)若此时输出电压 Vo=200mV,试求晶体管 Q 的电流放大倍数β。(10 分)
图 6
七 、 已 知 某 含 未 知 直 流 电 平 成 分 的 心 电 信 号 , 其 幅 值 为 Vp-p=100mV, 频 率 范 围 为
0.05Hz-1kHz,请利用理想集成运算放大器(电源电压±5V)和若干电阻、电容元件,
(共 30 分)
1)设计一信号调理电路,消除直流电平影响,并利用同相比例运算放大电路,将该信号幅
值放大到 Vp-p=2V。请画出电路原理图,并计算确定电阻和电容元件参数。(15 分)
2)设计一巴特沃斯二阶滤波器,滤除 200Hz 以上的干扰信号。请画出电路原理图,并计算
确定电阻和电容元件参数。(15 分)
