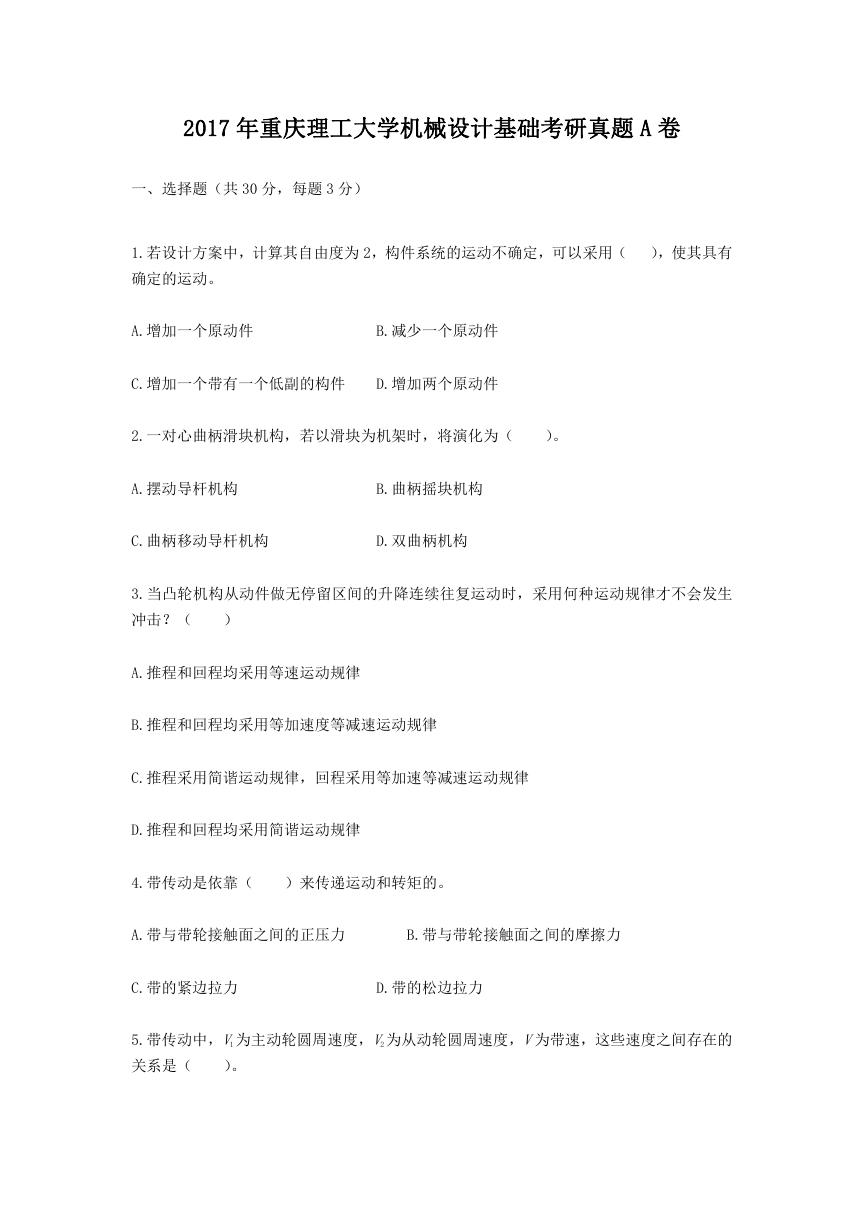

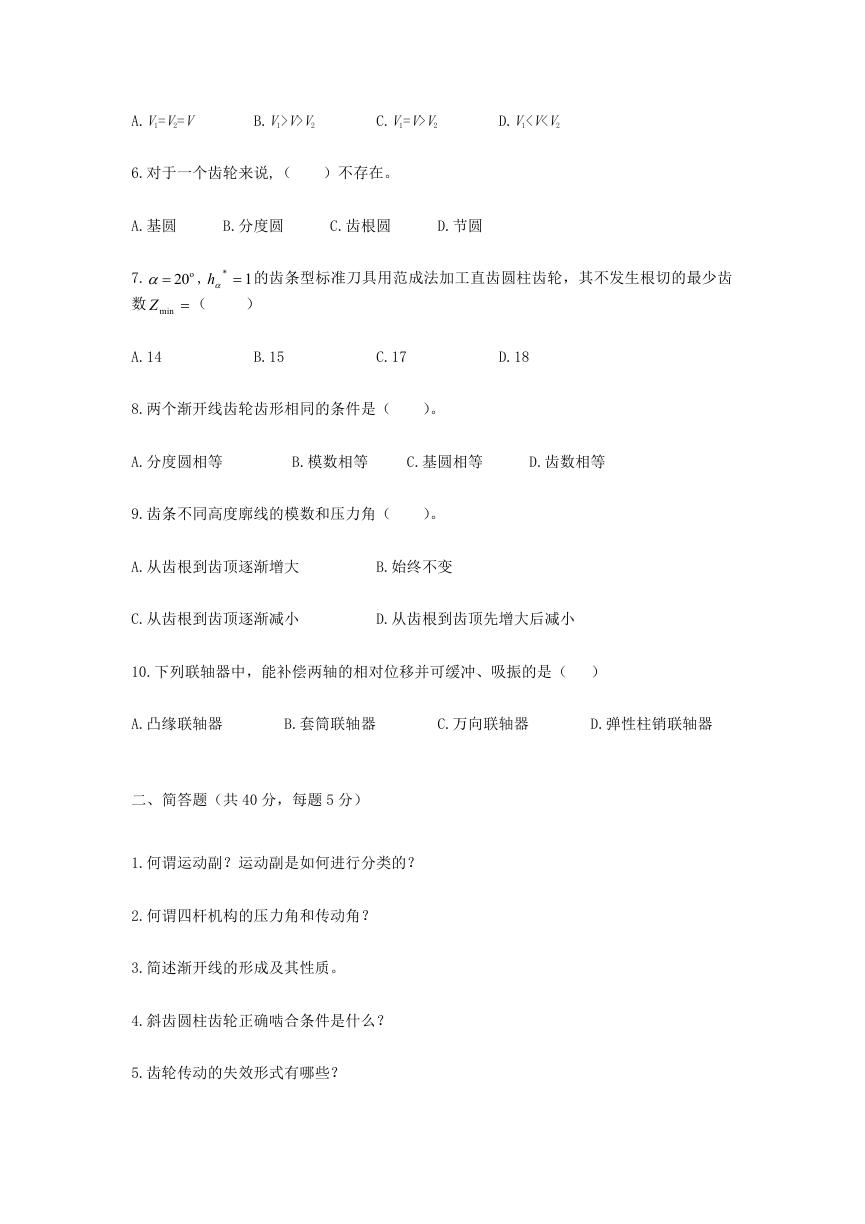

2017 年重庆理工大学机械设计基础考研真题 A 卷一、选择题（共 30 分，每题 3 分） 1.若设计方案中，计算其自由度为 2，构件系统的运动不确定，可以采用（），使其具有确定的运动。 A.增加一个原动件 B.减少一个原动件 C.增加一个带有一个低副的构件 D.增加两个原动件 2.一对心曲柄滑块机构，若以滑块为机架时，将演化为（）。 A.摆动导杆机构 B.曲柄摇块机构 C.曲柄移动导杆机构 D.双曲柄机构 3.当凸轮机构从动件做无停留区间的升降连续往复运动时，采用何种运动规律才不会发生冲击？（） A.推程和回程均采用等速运动规律 B.推程和回程均采用等加速度等减速运动规律 C.推程采用简谐运动规律，回程采用等加速等减速运动规律 D.推程和回程均采用简谐运动规律 4.带传动是依靠（）来传递运动和转矩的。 A.带与带轮接触面之间的正压力 B.带与带轮接触面之间的摩擦力 C.带的紧边拉力 D.带的松边拉力 5.带传动中，V1 为主动轮圆周速度，V2 为从动轮圆周速度，V为带速，这些速度之间存在的关系是（）。

A.V1=V2=V B.V1>V>V2 C.V1=V>V2 D.V1

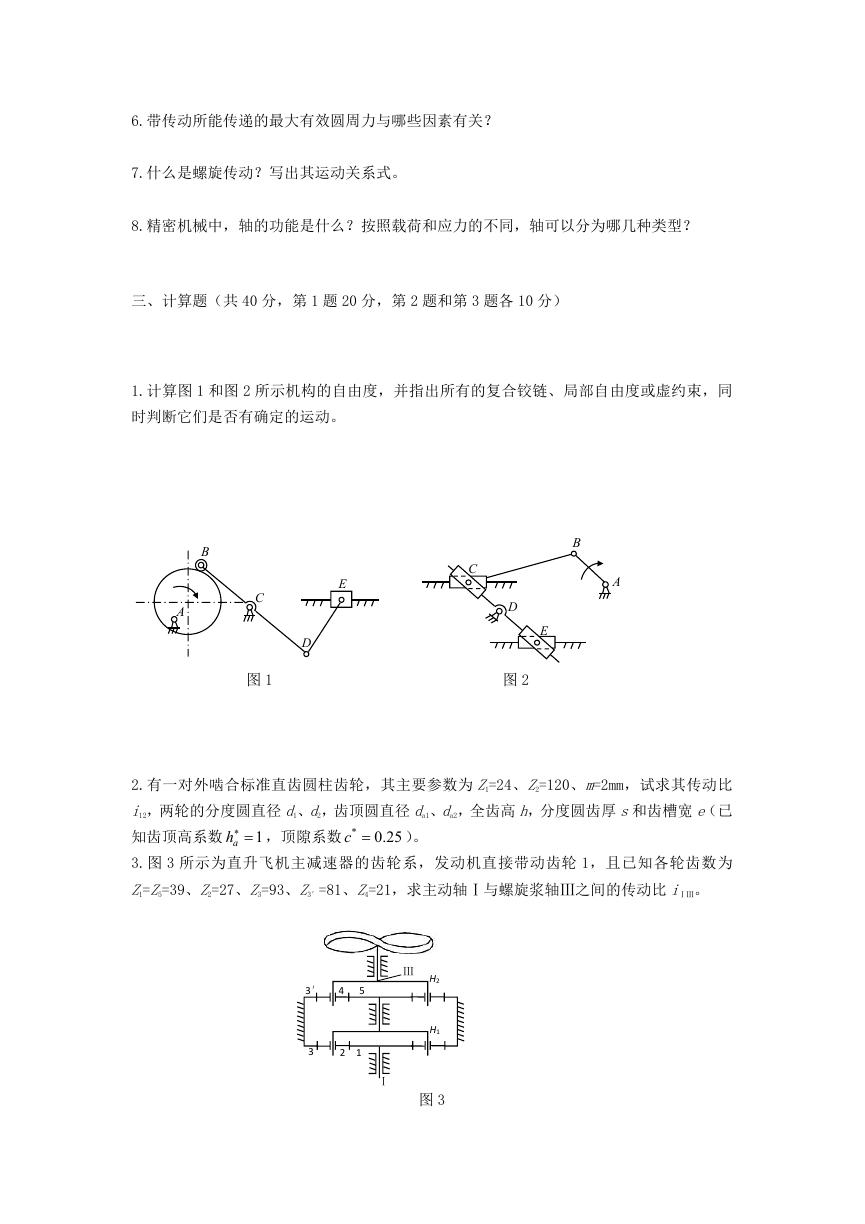

6.带传动所能传递的最大有效圆周力与哪些因素有关？ 7.什么是螺旋传动？写出其运动关系式。 8.精密机械中，轴的功能是什么？按照载荷和应力的不同，轴可以分为哪几种类型？三、计算题（共 40 分，第 1 题 20 分，第 2 题和第 3 题各 10 分） 1.计算图 1 和图 2 所示机构的自由度，并指出所有的复合铰链、局部自由度或虚约束，同时判断它们是否有确定的运动。 B A E D C 图 1 C B A D E 图 2 2.有一对外啮合标准直齿圆柱齿轮，其主要参数为 Z1=24、Z2=120、m=2mm，试求其传动比 i12，两轮的分度圆直径 d1、d2，齿顶圆直径 da1、da2，全齿高 h，分度圆齿厚 s和齿槽宽 e（已知齿顶高系数 1 ah ，顶隙系数 * c 25.0 ）。 3.图 3 所示为直升飞机主减速器的齿轮系，发动机直接带动齿轮 1，且已知各轮齿数为 Z1=Z5=39、Z2=27、Z3=93、Z3′=81、Z4=21，求主动轴Ⅰ与螺旋浆轴Ⅲ之间的传动比 iⅠⅢ。 3′ 4 5 3 2 1 Ⅲ H2 H1 Ⅰ 图 3

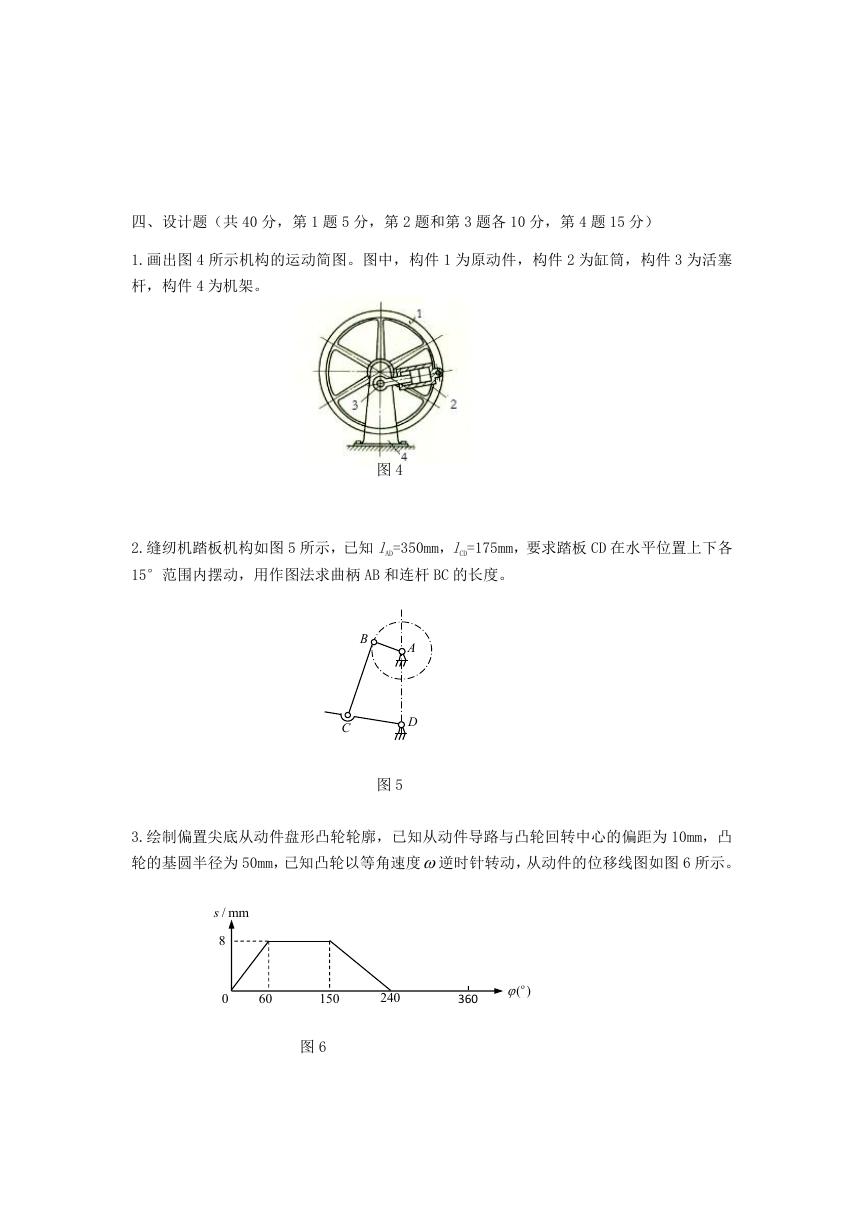

四、设计题（共 40 分，第 1 题 5 分，第 2 题和第 3 题各 10 分，第 4 题 15 分） 1.画出图 4 所示机构的运动简图。图中，构件 1 为原动件，构件 2 为缸筒，构件 3 为活塞杆，构件 4 为机架。图 4 2.缝纫机踏板机构如图 5 所示，已知 lAD=350mm，lCD=175mm，要求踏板 CD 在水平位置上下各 15°范围内摆动，用作图法求曲柄 AB 和连杆 BC 的长度。 B C A D 图 5 3.绘制偏置尖底从动件盘形凸轮轮廓，已知从动件导路与凸轮回转中心的偏距为 10mm，凸轮的基圆半径为 50mm，已知凸轮以等角速度逆时针转动，从动件的位移线图如图 6 所示。 / mms 8 0 60 150 240 360 o( ) 图 6

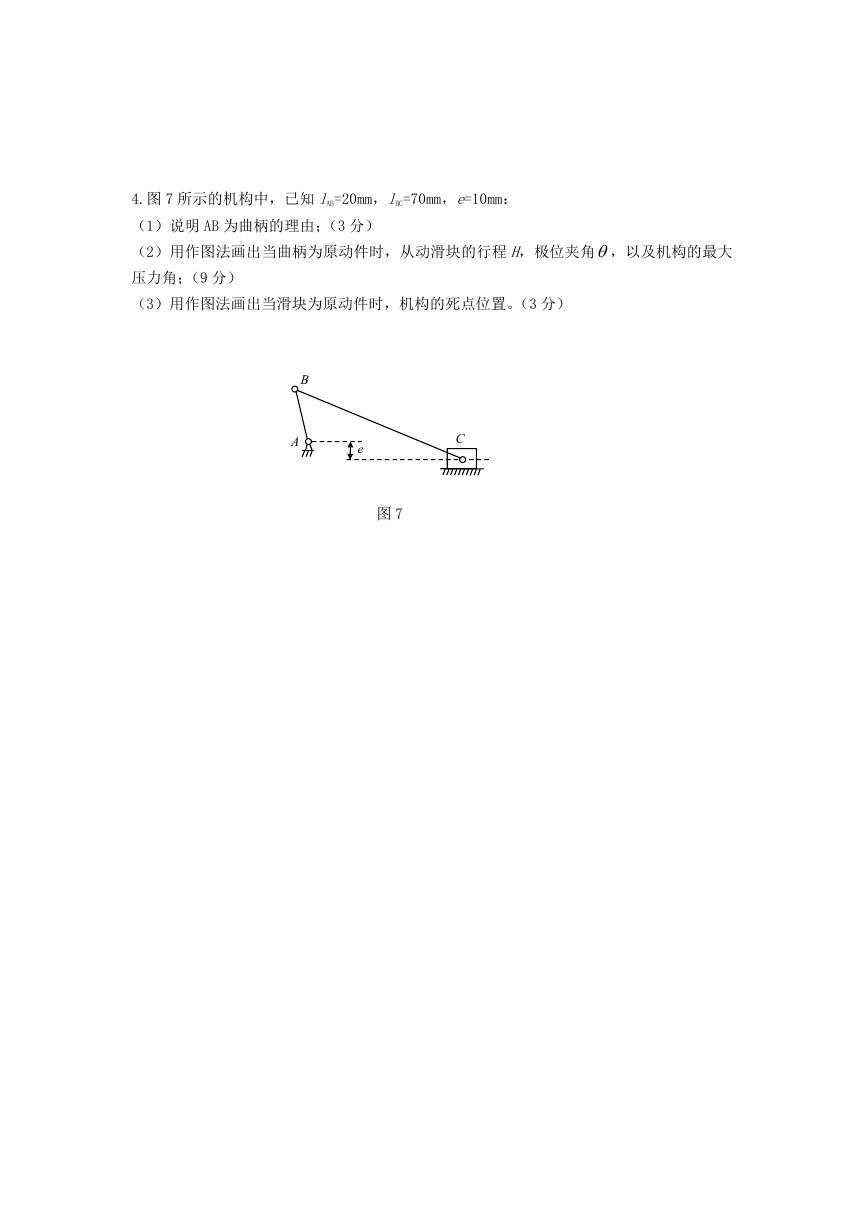

4.图 7 所示的机构中，已知 lAB=20mm，lBC=70mm，e=10mm：（1）说明 AB 为曲柄的理由；（3 分）（2）用作图法画出当曲柄为原动件时，从动滑块的行程 H，极位夹角，以及机构的最大压力角；（9 分）（3）用作图法画出当滑块为原动件时，机构的死点位置。（3 分） B A e C 图 7
