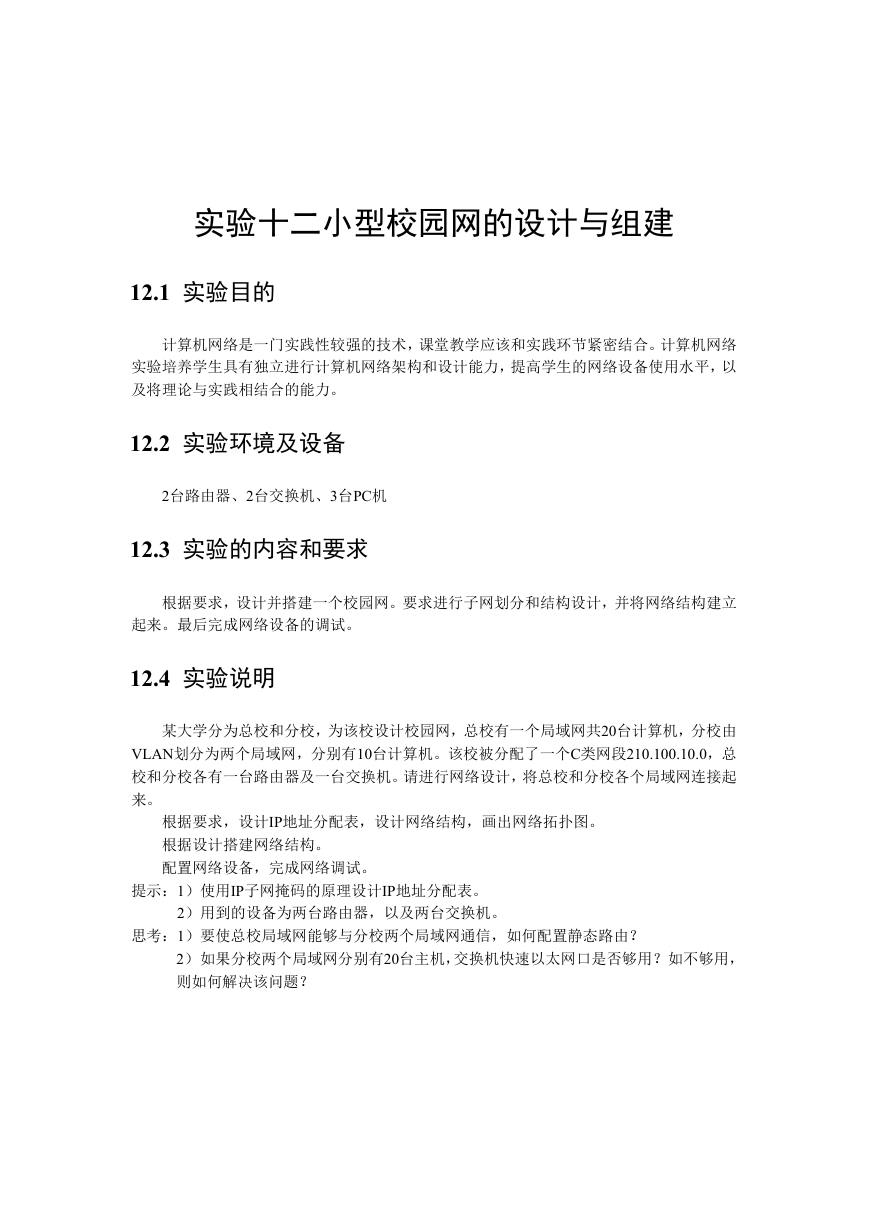

    实验十二小型校园网的设计与组建 12.1 实验目的 计算机网络是一门实践性较强的技术，课堂教学应该和实践环节紧密结合。计算机网络 实验培养学生具有独立进行计算机网络架构和设计能力，提高学生的网络设备使用水平，以 及将理论与实践相结合的能力。 12.2 实验环境及设备 2台路由器、2台交换机、3台PC机 12.3 实验的内容和要求 根据要求，设计并搭建一个校园网。要求进行子网划分和结构设计，并将网络结构建立 起来。最后完成网络设备的调试。 12.4 实验说明 某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20台计算机，分校由 VLAN划分为两个局域网，分别有10台计算机。该校被分配了一个C类网段210.100.10.0，总 校和分校各有一台路由器及一台交换机。请进行网络设计，将总校和分校各个局域网连接起 来。 根据要求，设计IP地址分配表，设计网络结构，画出网络拓扑图。 根据设计搭建网络结构。 配置网络设备，完成网络调试。 提示：1）使用IP子网掩码的原理设计IP地址分配表。 2）用到的设备为两台路由器，以及两台交换机。 思考：1）要使总校局域网能够与分校两个局域网通信，如何配置静态路由？ 2）如果分校两个局域网分别有20台主机，交换机快速以太网口是否够用？如不够用， 则如何解决该问题？
    一、实验设计 IP 地址分配表 网段 总校 网络号 子网掩码 子网号 起始 IP 地址 结束 IP 地址 210.100.10.32 路由器之间 210.100.10.64 210.100.10.96 分校网段 1 分校网段 2 210.100.10.128 255.255.255.224 255.255.255.224 255.255.255.224 255.255.255.224 001 010 011 100 210.100.10.33 210.100.10.65 210.100.10.97 210.100.10.129 210.100.10.62 210.100.10.94 210.100.10.126 210.100.10.158 各主机 IP 地址、子网掩码、网关设置： 255.255.255.224 主校主机： 210.100.10.33 分校主机 1：210.100.10.97 255.255.255.224 分校主机 2：210.100.10.129 255.255.255.224 210.100.10.53 210.100.10.107 210.100.10.139 网络拓扑图： S0 210.100.10.66 F 0/24 S0 F0 210.100.10.65 210.100.10.53 F 0/24 分校局域网 总校局域网 VLAN10= 210.100.10.107 VLAN20=210.100.10.139 IP 210.100.10.97~106 子网掩码 255.255.255.224 210.100.10.129~138 IP 子网掩码 255.255.255.224 IP 210.100.10.33~52 子网掩码 255.255.255.224

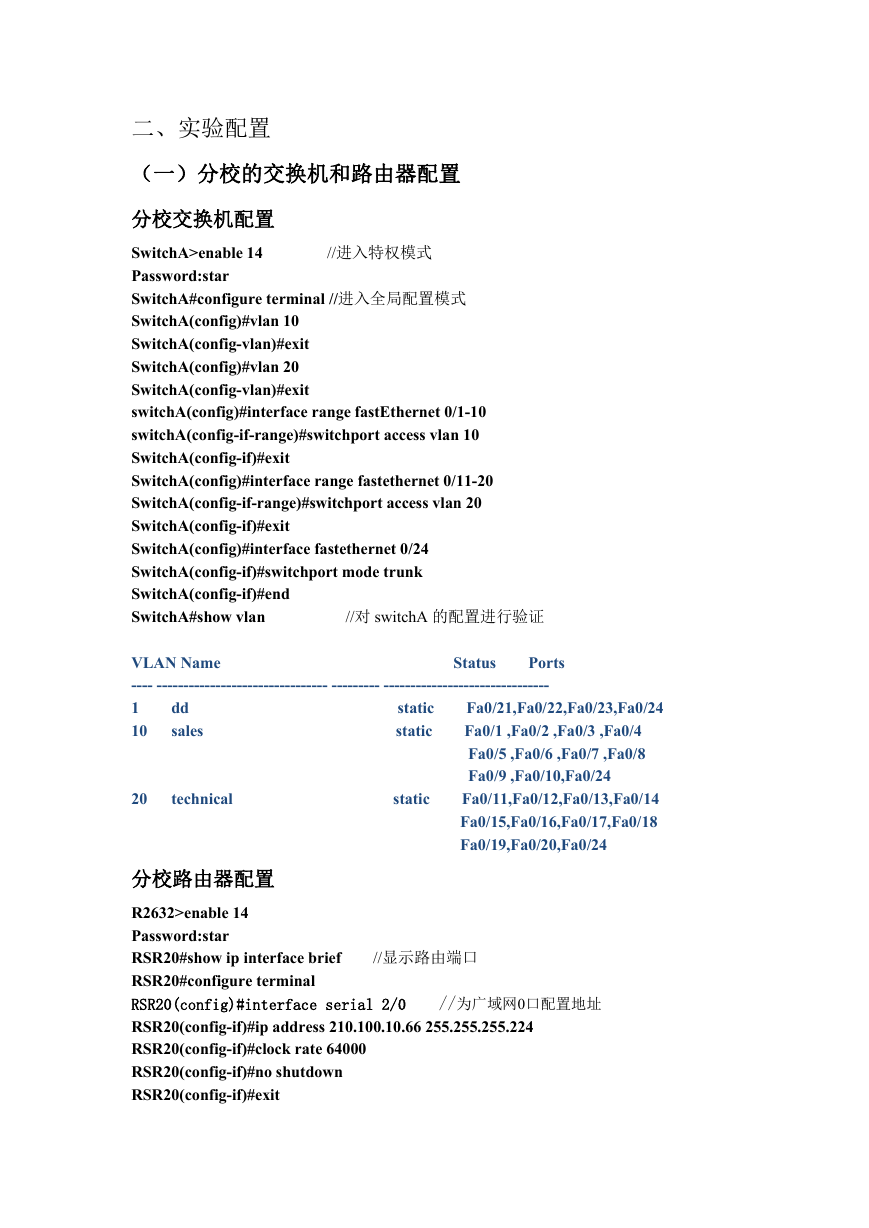

    二、实验配置 （一）分校的交换机和路由器配置 分校交换机配置 //进入特权模式 SwitchA>enable 14 Password:star SwitchA#configure terminal //进入全局配置模式 SwitchA(config)#vlan 10 SwitchA(config-vlan)#exit SwitchA(config)#vlan 20 SwitchA(config-vlan)#exit switchA(config)#interface range fastEthernet 0/1-10 switchA(config-if-range)#switchport access vlan 10 SwitchA(config-if)#exit SwitchA(config)#interface range fastethernet 0/11-20 SwitchA(config-if-range)#switchport access vlan 20 SwitchA(config-if)#exit SwitchA(config)#interface fastethernet 0/24 SwitchA(config-if)#switchport mode trunk SwitchA(config-if)#end SwitchA#show vlan //对 switchA 的配置进行验证 VLAN Name ---- -------------------------------- --------- ------------------------------- 1 10 static static dd sales Status Ports Fa0/21,Fa0/22,Fa0/23,Fa0/24 Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4 Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8 Fa0/9 ,Fa0/10,Fa0/24 Fa0/11,Fa0/12,Fa0/13,Fa0/14 Fa0/15,Fa0/16,Fa0/17,Fa0/18 Fa0/19,Fa0/20,Fa0/24 20 technical static 分校路由器配置 //显示路由端口 R2632>enable 14 Password:star RSR20#show ip interface brief RSR20#configure terminal RSR20(config)#interface serial 2/0 RSR20(config-if)#ip address 210.100.10.66 255.255.255.224 RSR20(config-if)#clock rate 64000 RSR20(config-if)#no shutdown RSR20(config-if)#exit //为广域网0口配置地址

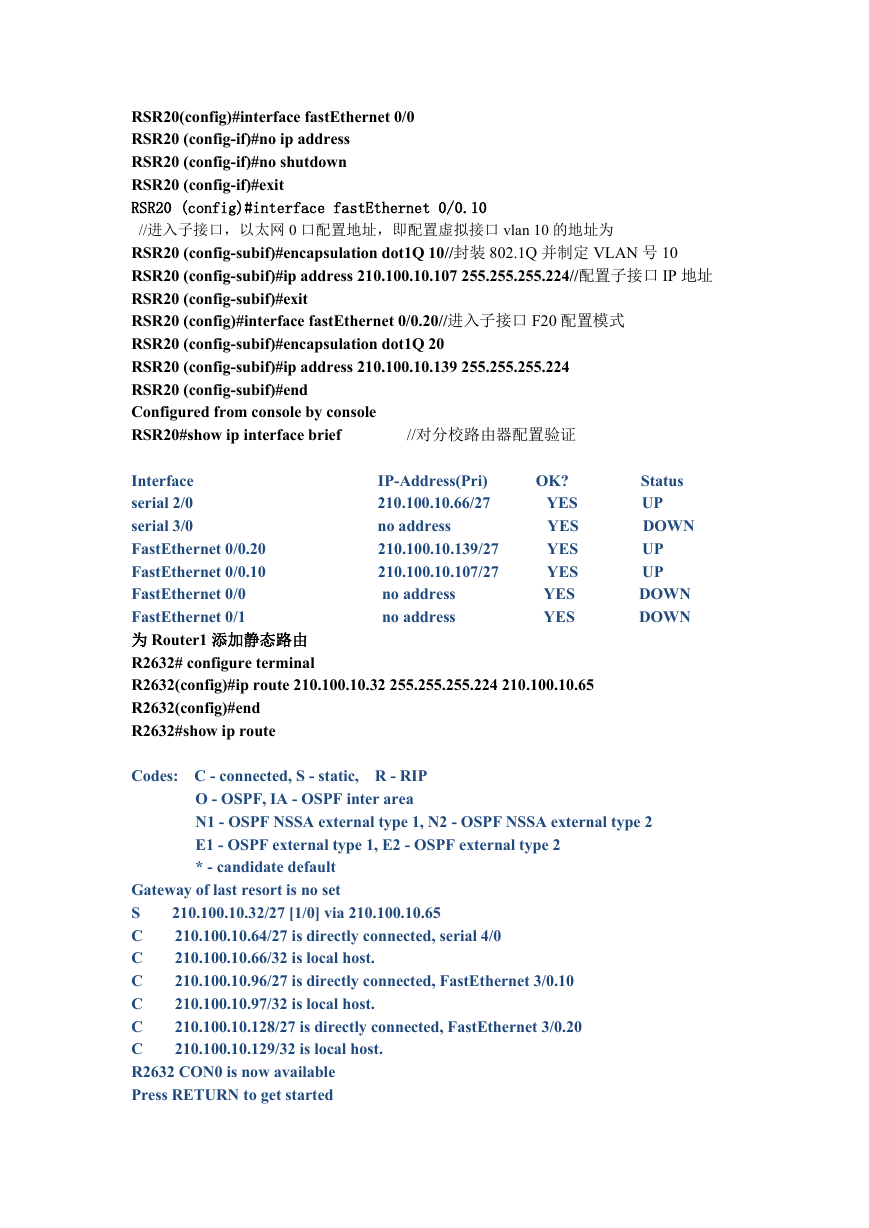

    RSR20(config)#interface fastEthernet 0/0 RSR20 (config-if)#no ip address RSR20 (config-if)#no shutdown RSR20 (config-if)#exit RSR20 (config)#interface fastEthernet 0/0.10 //进入子接口，以太网 0 口配置地址，即配置虚拟接口 vlan 10 的地址为 RSR20 (config-subif)#encapsulation dot1Q 10//封装 802.1Q 并制定 VLAN 号 10 RSR20 (config-subif)#ip address 210.100.10.107 255.255.255.224//配置子接口 IP 地址 RSR20 (config-subif)#exit RSR20 (config)#interface fastEthernet 0/0.20//进入子接口 F20 配置模式 RSR20 (config-subif)#encapsulation dot1Q 20 RSR20 (config-subif)#ip address 210.100.10.139 255.255.255.224 RSR20 (config-subif)#end Configured from console by console RSR20#show ip interface brief //对分校路由器配置验证 IP-Address(Pri) 210.100.10.66/27 no address 210.100.10.139/27 210.100.10.107/27 no address no address Interface serial 2/0 serial 3/0 FastEthernet 0/0.20 FastEthernet 0/0.10 FastEthernet 0/0 FastEthernet 0/1 为 Router1 添加静态路由 R2632# configure terminal R2632(config)#ip route 210.100.10.32 255.255.255.224 210.100.10.65 R2632(config)#end R2632#show ip route OK? YES YES YES YES YES YES Status UP DOWN UP UP DOWN DOWN Codes: C - connected, S - static, R - RIP O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 * - candidate default Gateway of last resort is no set S C C C C C C R2632 CON0 is now available Press RETURN to get started 210.100.10.32/27 [1/0] via 210.100.10.65 210.100.10.64/27 is directly connected, serial 4/0 210.100.10.66/32 is local host. 210.100.10.96/27 is directly connected, FastEthernet 3/0.10 210.100.10.97/32 is local host. 210.100.10.128/27 is directly connected, FastEthernet 3/0.20 210.100.10.129/32 is local host.

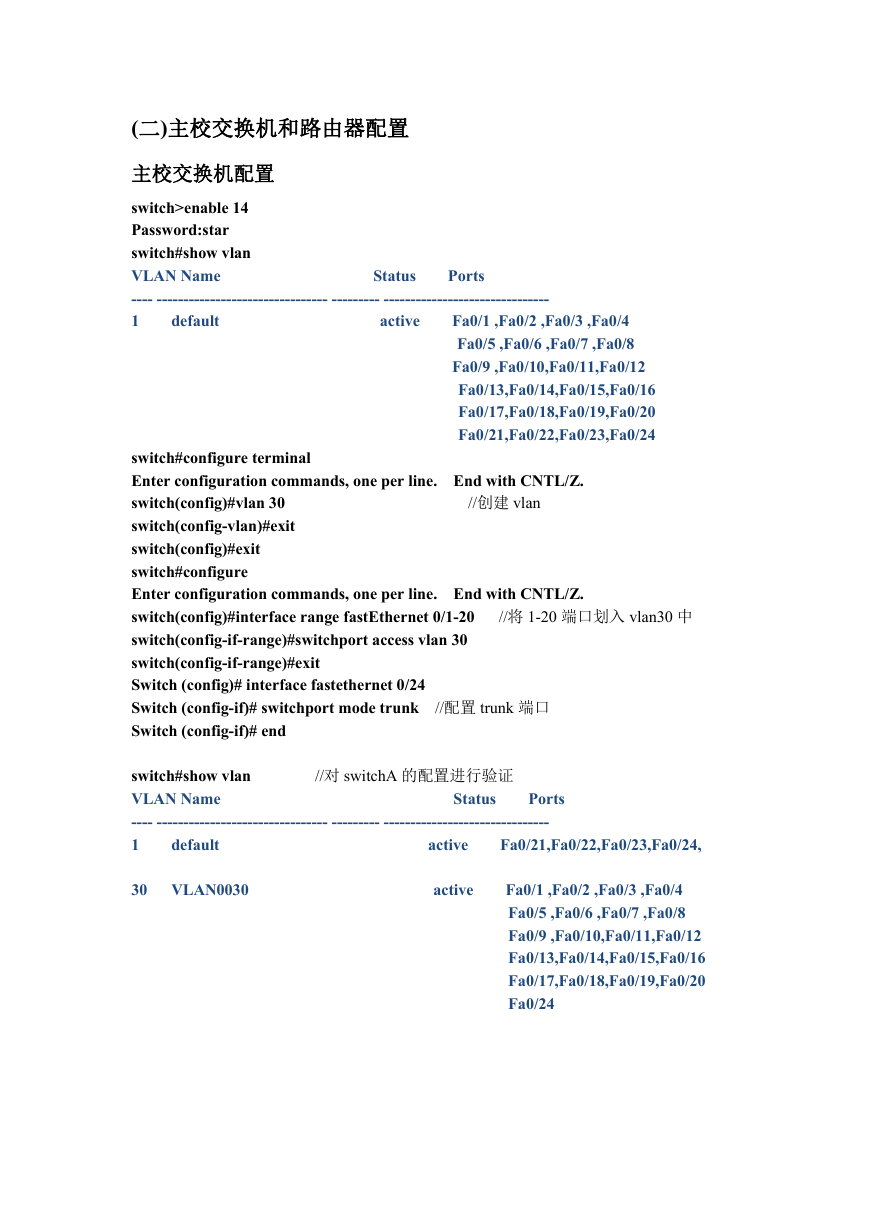

    (二)主校交换机和路由器配置 主校交换机配置 switch>enable 14 Password:star switch#show vlan VLAN Name ---- -------------------------------- --------- ------------------------------- 1 default Status active Ports Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4 Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8 Fa0/9 ,Fa0/10,Fa0/11,Fa0/12 Fa0/13,Fa0/14,Fa0/15,Fa0/16 Fa0/17,Fa0/18,Fa0/19,Fa0/20 Fa0/21,Fa0/22,Fa0/23,Fa0/24 //创建 vlan switch#configure terminal Enter configuration commands, one per line. End with CNTL/Z. switch(config)#vlan 30 switch(config-vlan)#exit switch(config)#exit switch#configure Enter configuration commands, one per line. End with CNTL/Z. switch(config)#interface range fastEthernet 0/1-20 switch(config-if-range)#switchport access vlan 30 switch(config-if-range)#exit Switch (config)# interface fastethernet 0/24 Switch (config-if)# switchport mode trunk //配置 trunk 端口 Switch (config-if)# end //将 1-20 端口划入 vlan30 中 //对 switchA 的配置进行验证 switch#show vlan VLAN Name ---- -------------------------------- --------- ------------------------------- 1 default Status active Ports Fa0/21,Fa0/22,Fa0/23,Fa0/24, 30 VLAN0030 active Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4 Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8 Fa0/9 ,Fa0/10,Fa0/11,Fa0/12 Fa0/13,Fa0/14,Fa0/15,Fa0/16 Fa0/17,Fa0/18,Fa0/19,Fa0/20 Fa0/24

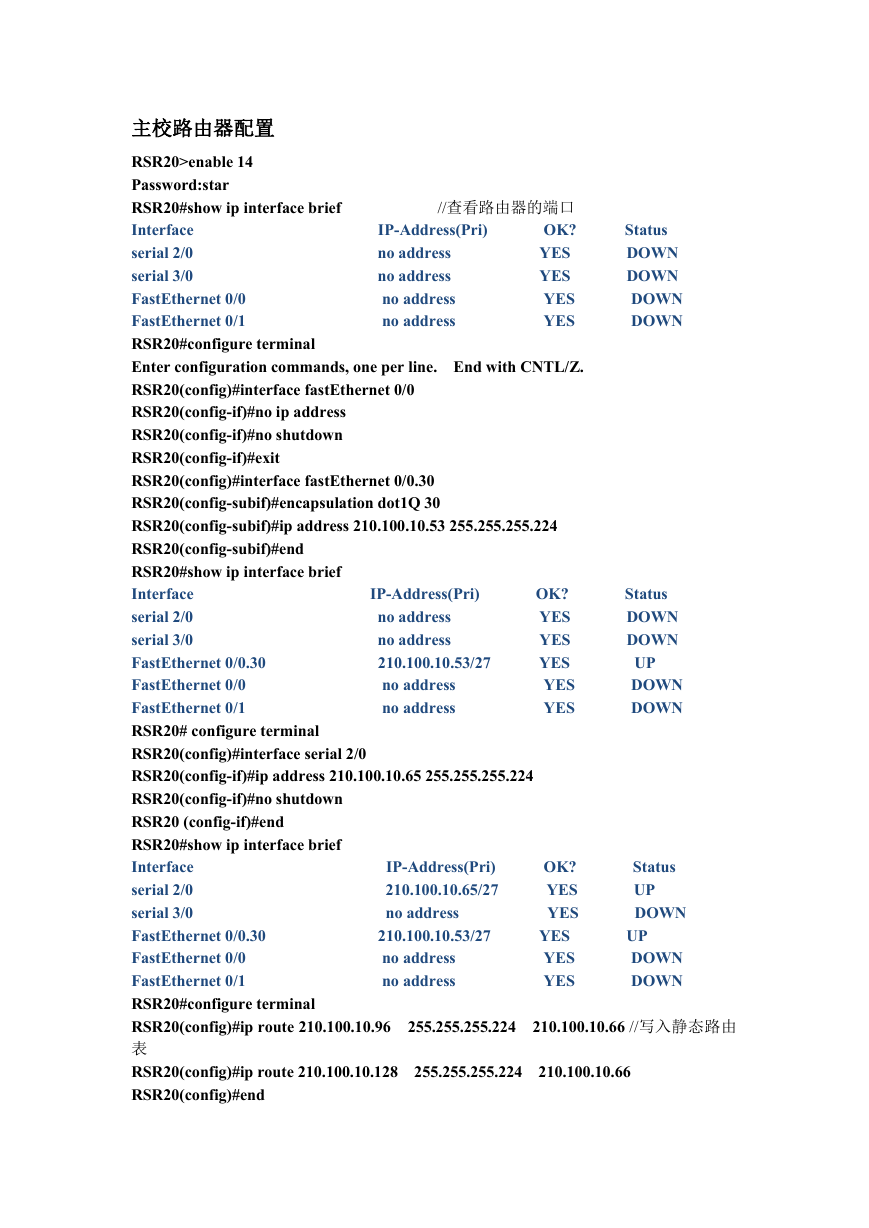

    主校路由器配置 IP-Address(Pri) no address no address no address no address //查看路由器的端口 OK? YES YES YES YES RSR20>enable 14 Password:star RSR20#show ip interface brief Interface serial 2/0 serial 3/0 FastEthernet 0/0 FastEthernet 0/1 RSR20#configure terminal Enter configuration commands, one per line. End with CNTL/Z. RSR20(config)#interface fastEthernet 0/0 RSR20(config-if)#no ip address RSR20(config-if)#no shutdown RSR20(config-if)#exit RSR20(config)#interface fastEthernet 0/0.30 RSR20(config-subif)#encapsulation dot1Q 30 RSR20(config-subif)#ip address 210.100.10.53 255.255.255.224 RSR20(config-subif)#end RSR20#show ip interface brief Interface serial 2/0 serial 3/0 FastEthernet 0/0.30 FastEthernet 0/0 FastEthernet 0/1 RSR20# configure terminal RSR20(config)#interface serial 2/0 RSR20(config-if)#ip address 210.100.10.65 255.255.255.224 RSR20(config-if)#no shutdown RSR20 (config-if)#end RSR20#show ip interface brief Interface serial 2/0 serial 3/0 FastEthernet 0/0.30 FastEthernet 0/0 FastEthernet 0/1 RSR20#configure terminal RSR20(config)#ip route 210.100.10.96 表 RSR20(config)#ip route 210.100.10.128 255.255.255.224 210.100.10.66 RSR20(config)#end IP-Address(Pri) no address no address 210.100.10.53/27 no address no address OK? YES YES YES YES YES IP-Address(Pri) 210.100.10.65/27 no address 210.100.10.53/27 no address no address OK? YES YES YES YES YES Status UP DOWN UP DOWN DOWN Status DOWN DOWN DOWN DOWN Status DOWN DOWN UP DOWN DOWN 255.255.255.224 210.100.10.66 //写入静态路由
    RSR20# Configured from console by console RSR20#show ip route Codes: C - connected, S - static, R - RIP //对主校路由器配置验证 O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 * - candidate default Gateway of last resort is no set C C C C S S 210.100.10.32/27 is directly connected, FastEthernet 3/0.30 210.100.10.53/32 is local host. 210.100.10.64/27 is directly connected, serial 4/0 210.100.10.65/32 is local host. 210.100.10.96/27 [1/0] via 210.100.10.66 210.100.10.128/27 [1/0] via 210.100.10.66 分校主机 1 配置情况：

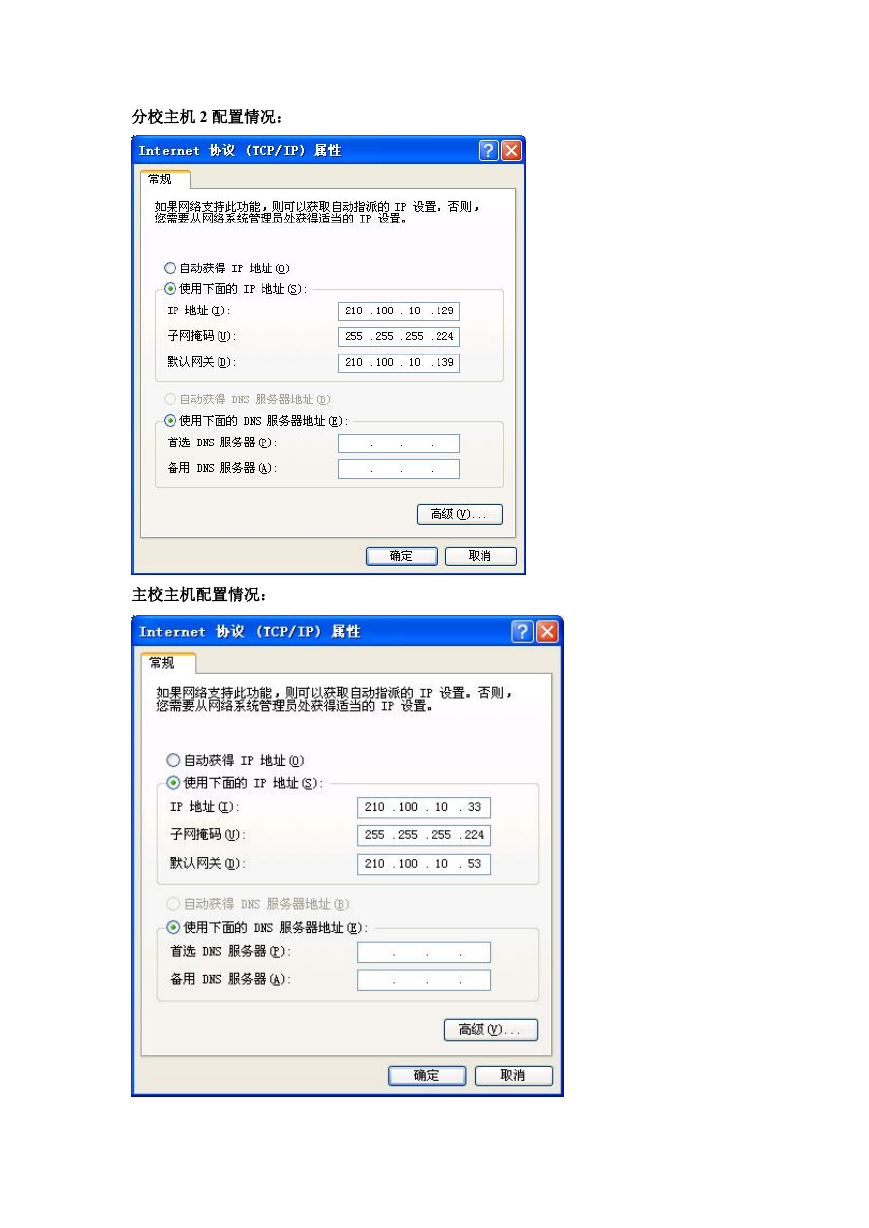

    分校主机 2 配置情况： 主校主机配置情况：
