ADC0809 中文资料 1．主要特性 1）8 路 8 位 A／D 转换器，即分辨率 8 位。 2）具有转换起停控制端。 3）转换时间为 100μ s 4）单个＋5V 电源供电 5）模拟输入电压范围 0～＋5V，不需零点和满刻度校准。 6）工作温度范围为-40～＋85 摄氏度 7）低功耗，约 15mW。 2．内部结构 ADC0809 是 CMOS 单片型逐次逼近式 A／D 转换器，内部结构如图 13．22 所示，它由 8 路模拟开关、地址锁存与译码器、比较器、8 位开关树型 D／A 转换器、逐次逼近 3．外部特性（引脚功能） ADC0809 芯片有 28 条引脚，采用双列直插式封装，如图 13．23 所示。下面说明各引脚 功能。 IN0～IN7：8 路模拟量输入端。 2-1～2-8：8 位数字量输出端。 ADDA、ADDB、ADDC：3 位地址输入线，用于选通 8 路模拟输入中的一路 ALE：地址锁存允许信号，输入，高电平有效。 START： A／D 转换启动信号，输入，高电平有效。 EOC： A／D 转换结束信号，输出，当 A／D 转换结束时，此端输出一个高电平（转换期 间一直为低电平）。 OE：数据输出允许信号，输入，高电平有效。当 A／D 转换结束时，此端输入一个高电 

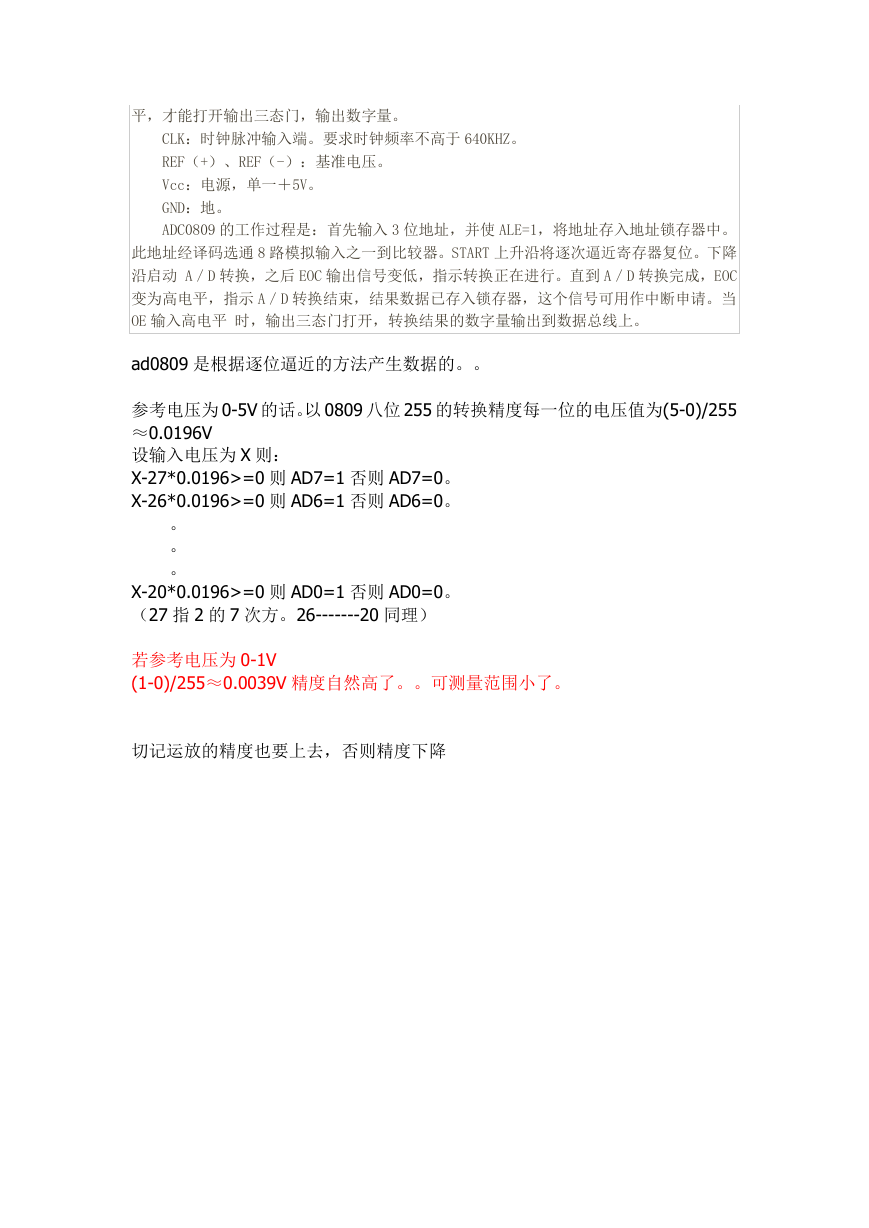

平，才能打开输出三态门，输出数字量。 CLK：时钟脉冲输入端。要求时钟频率不高于 640KHZ。 REF（+）、REF（-）：基准电压。 Vcc：电源，单一＋5V。 GND：地。 ADC0809 的工作过程是：首先输入 3 位地址，并使 ALE=1，将地址存入地址锁存器中。 此地址经译码选通 8 路模拟输入之一到比较器。START 上升沿将逐次逼近寄存器复位。下降 沿启动 A／D 转换，之后 EOC 输出信号变低，指示转换正在进行。直到 A／D 转换完成，EOC 变为高电平，指示 A／D 转换结束，结果数据已存入锁存器，这个信号可用作中断申请。当 OE 输入高电平 时，输出三态门打开，转换结果的数字量输出到数据总线上。 ad0809 是根据逐位逼近的方法产生数据的。。 参考电压为 0-5V 的话。以 0809 八位 255 的转换精度每一位的电压值为(5-0)/255 ≈0.0196V 设输入电压为 X 则： X-27*0.0196>=0 则 AD7=1 否则 AD7=0。 X-26*0.0196>=0 则 AD6=1 否则 AD6=0。 。 。 。 X-20*0.0196>=0 则 AD0=1 否则 AD0=0。 （27 指 2 的 7 次方。26-------20 同理） 若参考电压为 0-1V (1-0)/255≈0.0039V 精度自然高了。。可测量范围小了。 切记运放的精度也要上去，否则精度下降
