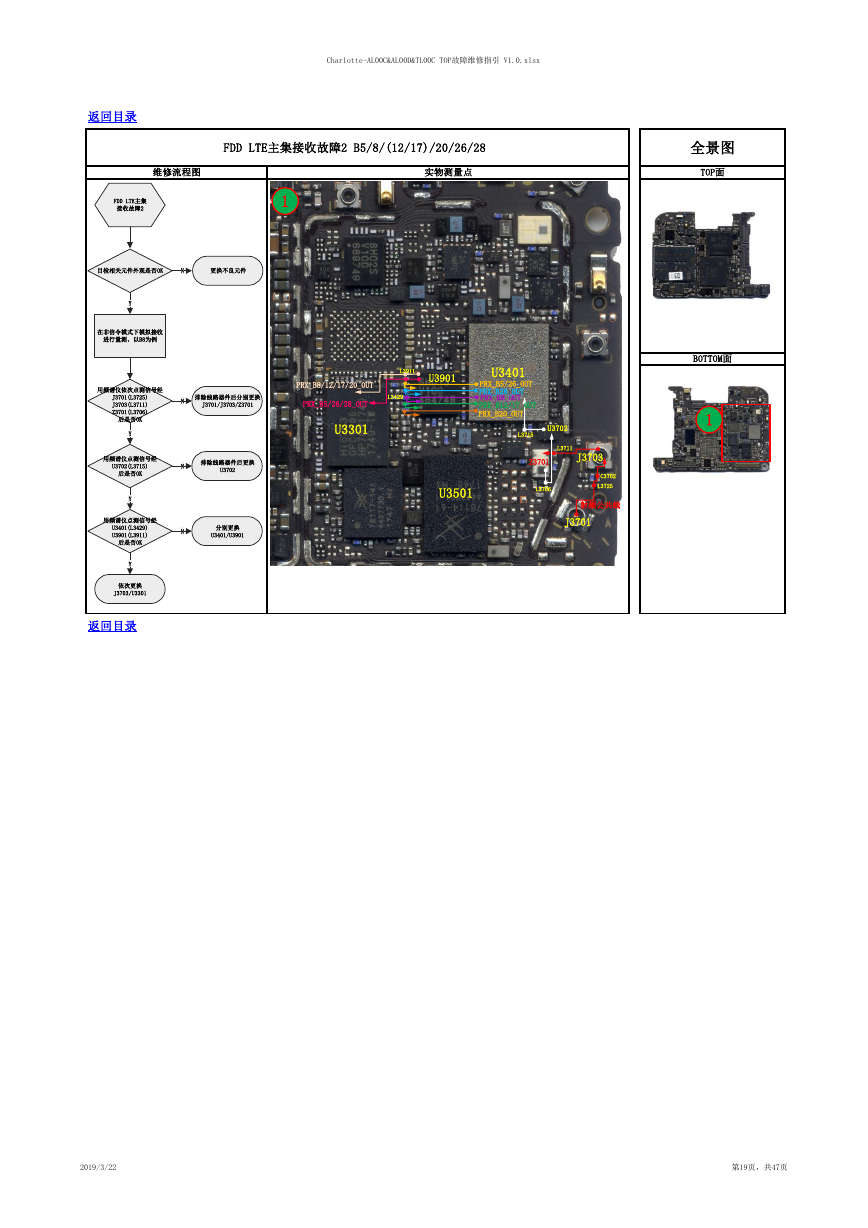

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 FDD LTE主集接收故障2 B5/8/(12/17)/20/26/28 维修流程图 实物测量点 全景图 TOP面 1 PRX_B8/12/17/20_OUT L3911 U3901 PRX_B5/26/28_OUT L3429 U3401 PRX_B5/26_OUT PRX_B28_OUT PRX_B8_OUT PRX_B12/17_OUT PRX_B20_OUT U3301 U3702 L3715 Z3701 L3706 L3711 J3703 C3702 L3725 射频公共线 J3701 U3501 BOTTOM面 1 返回目录 2019/3/22 第19页，共47页 FDD LTE主集接收故障2目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B8为例用频谱仪依次点测信号经J3701(L3725)J3703(L3711)Z3701(L3706)后是否OKYY排除线路器件后分别更换J3701/J3703/Z3701N用频谱仪点测信号经U3702(L3715)后是否OKY排除线路器件后更换U3702N用频谱仪点测信号经U3401(L3429)U3901(L3911)后是否OK分别更换U3401/U3901N依次更换J3703/U3301Y
