第1章ANSYS结构有限元分析概述

1.1 练习例题

菜单（GUI）

批处理

1.2 例题1

命令流

1.3 例题2

第2章桁架杆系有限元分析及ANSYS实例

2.1例题

2.2命令流

第3章梁系结构分析方法及ANSYS实例

3.1例题

3.1命令流

第4章弹性平面问题的有限元分析及ANSYS算例

4.3例题

4.3命令流

第5章轴对称问题的有限元分析及ANSYS算例

5.2例题

5.2命令流

第6章三维实体结构的ANSYS分析及算例

6.2例题

6.2命令流

第7章板壳结构的ANSYS分析及算例

7.2例题

7.2命令流

第8章 ANSYS动力有限元分析

8.2例题

8.2命令流

8.3例题

8.3命令流

8.4例题

8.4命令流

8.5例题

8.5命令流

第9章利用ANSYS进行结构非线性分析

9.4例题

9.4命令流

9.5例题

9.5命令流

第10章结构的稳定性分析方法及ANSYS范例

10.1 理论

10.2例题

10.2命令流

10.3例题

10.3命令流

第11章 ANSYS结构最优化设计

11.1 理论

11.2例题

11.2命令流

第12章子结构技术简介

12.1 理论

12.3例题

12.3命令流

第13章框架-剪力墙结构的分析

13.1 例题

13.2 命令流

13.2.1 建模

13.2.2重力荷载作用下的结构响应

13.2.2风荷载作用下的结构响应

13.2.4 结构模态分析

13.2.5 地震作用下的结构响应

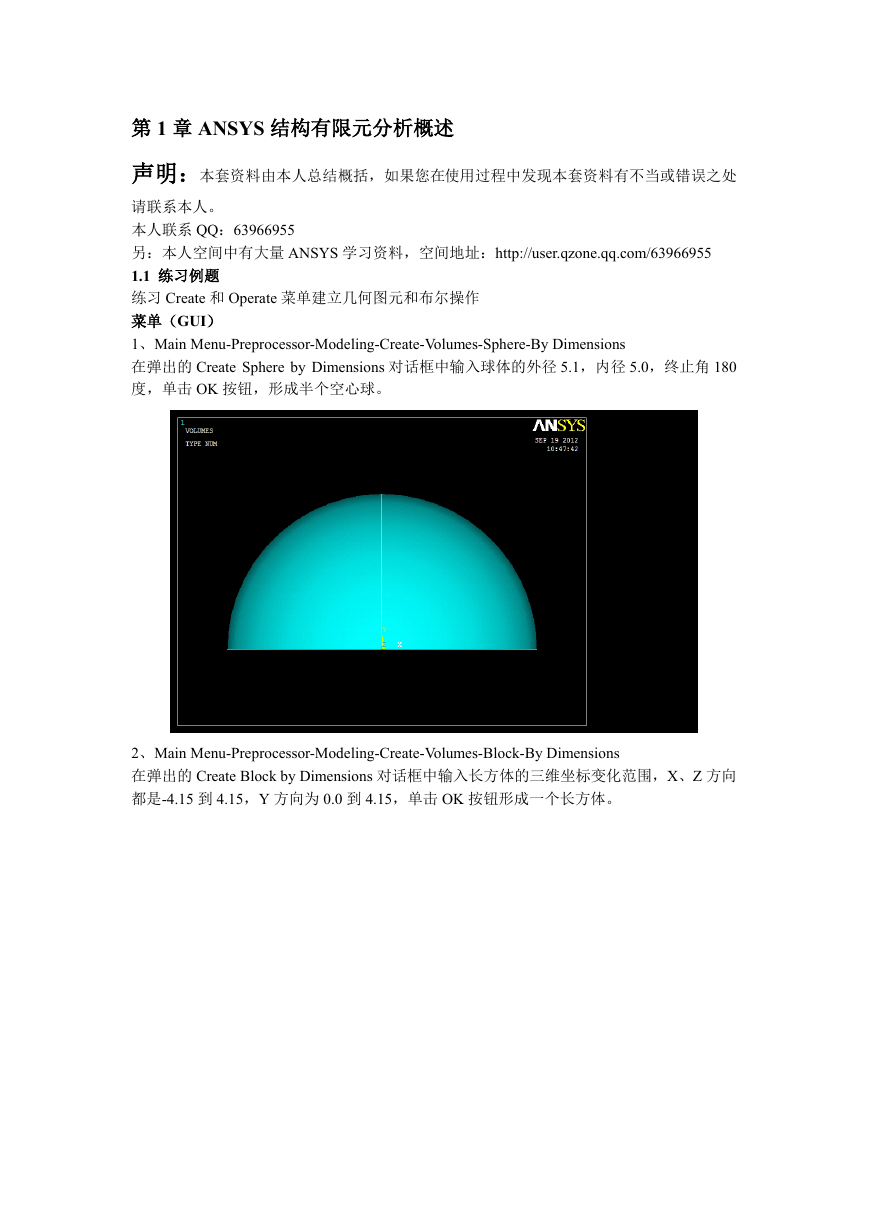

第 1 章 ANSYS 结构有限元分析概述声明：本套资料由本人总结概括，如果您在使用过程中发现本套资料有不当或错误之处请联系本人。本人联系 QQ：63966955 另：本人空间中有大量 ANSYS 学习资料，空间地址：http://user.qzone.qq.com/63966955 1.1 练习例题练习 Create 和 Operate 菜单建立几何图元和布尔操作菜单（GUI） 1、Main Menu-Preprocessor-Modeling-Create-Volumes-Sphere-By Dimensions 在弹出的 Create Sphere by Dimensions 对话框中输入球体的外径 5.1，内径 5.0，终止角 180 度，单击 OK 按钮，形成半个空心球。 2、Main Menu-Preprocessor-Modeling-Create-Volumes-Block-By Dimensions 在弹出的 Create Block by Dimensions 对话框中输入长方体的三维坐标变化范围，X、Z 方向都是-4.15 到 4.15，Y 方向为 0.0 到 4.15，单击 OK 按钮形成一个长方体。

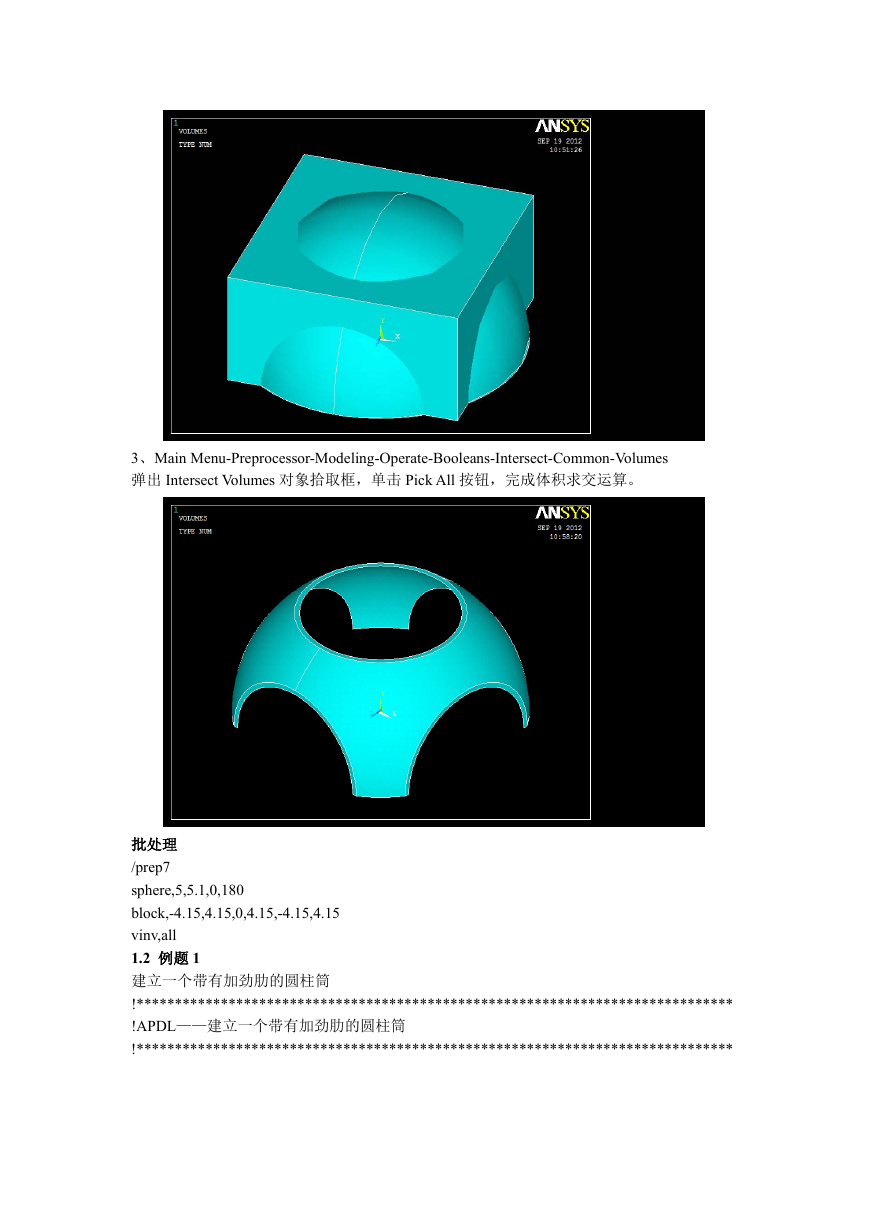

3、Main Menu-Preprocessor-Modeling-Operate-Booleans-Intersect-Common-Volumes 弹出 Intersect Volumes 对象拾取框，单击 Pick All 按钮，完成体积求交运算。批处理 /prep7 sphere,5,5.1,0,180 block,-4.15,4.15,0,4.15,-4.15,4.15 vinv,all 1.2 例题 1 建立一个带有加劲肋的圆柱筒 !****************************************************************************** !APDL——建立一个带有加劲肋的圆柱筒 !******************************************************************************

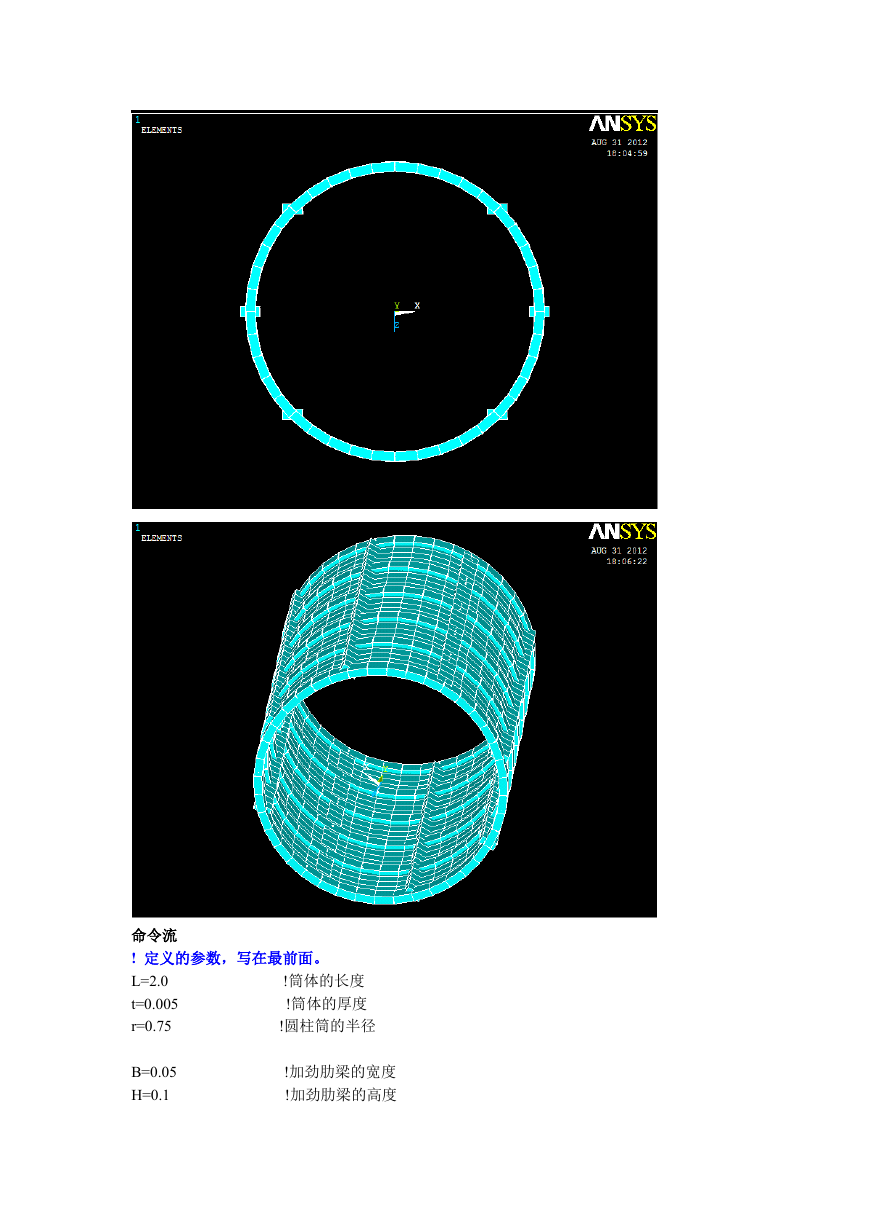

命令流 ! 定义的参数，写在最前面。 L=2.0 !筒体的长度 t=0.005 !筒体的厚度 r=0.75 !圆柱筒的半径 B=0.05 !加劲肋梁的宽度 H=0.1 !加劲肋梁的高度

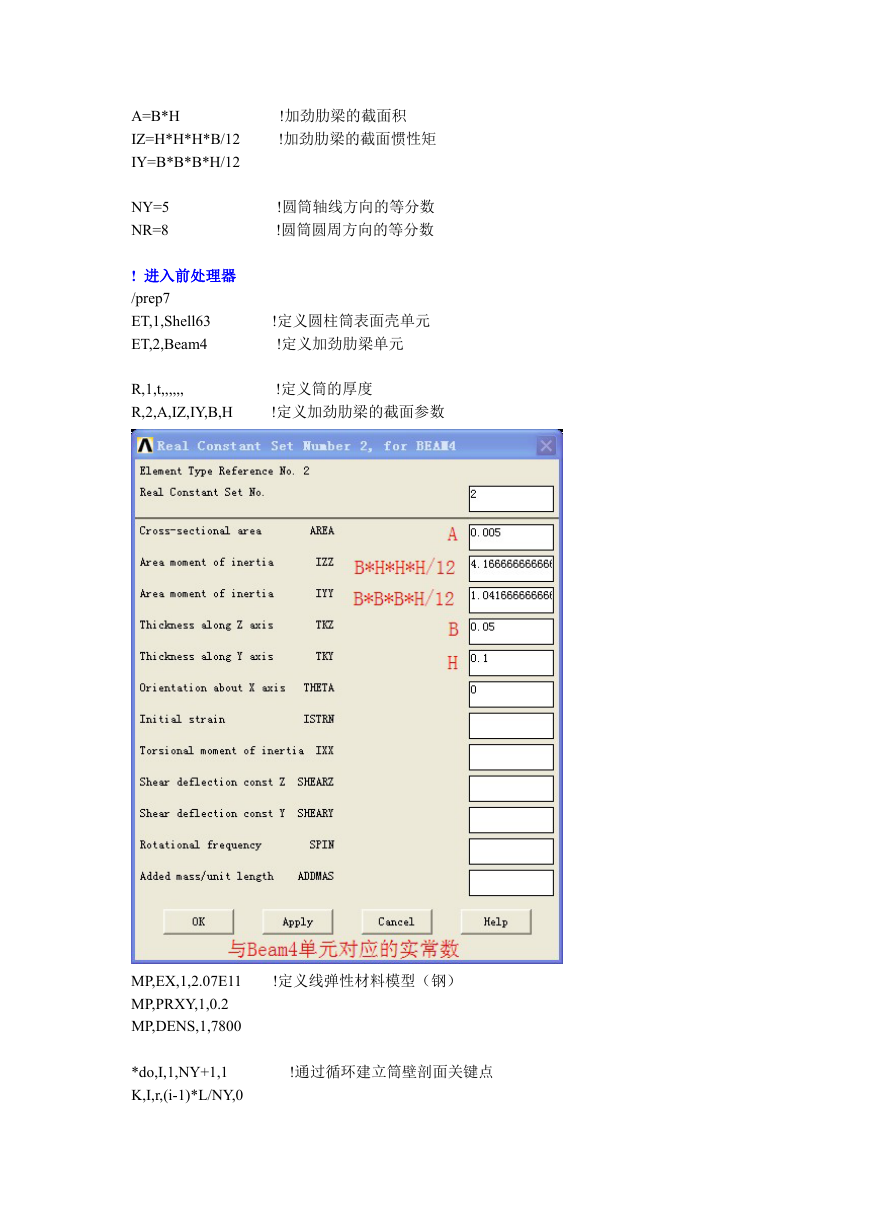

A=B*H !加劲肋梁的截面积 IZ=H*H*H*B/12 !加劲肋梁的截面惯性矩 IY=B*B*B*H/12 NY=5 !圆筒轴线方向的等分数 NR=8 !圆筒圆周方向的等分数 ! 进入前处理器 /prep7 ET,1,Shell63 !定义圆柱筒表面壳单元 ET,2,Beam4 !定义加劲肋梁单元 R,1,t,,,,,, !定义筒的厚度 R,2,A,IZ,IY,B,H !定义加劲肋梁的截面参数 MP,EX,1,2.07E11 !定义线弹性材料模型（钢） MP,PRXY,1,0.2 MP,DENS,1,7800 *do,I,1,NY+1,1 !通过循环建立筒壁剖面关键点 K,I,r,(i-1)*L/NY,0

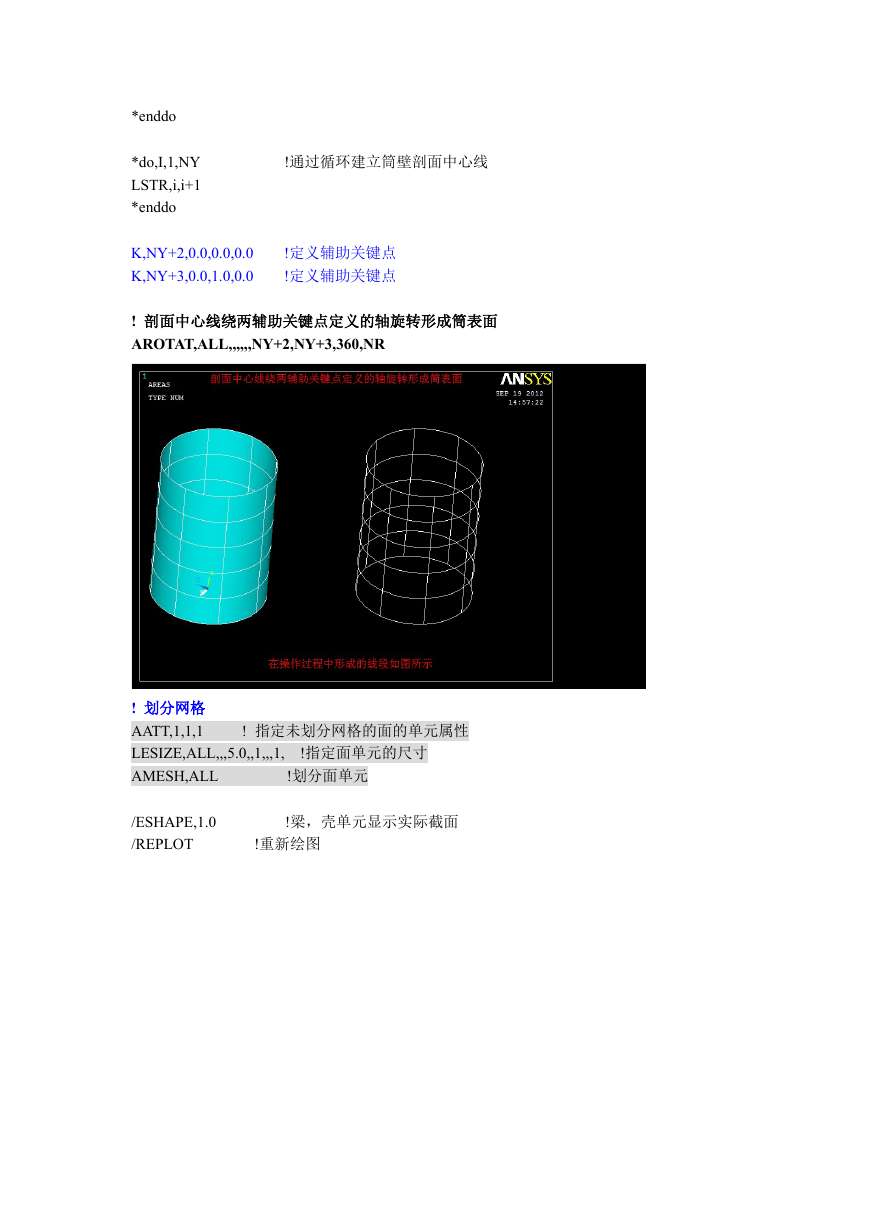

*enddo *do,I,1,NY !通过循环建立筒壁剖面中心线 LSTR,i,i+1 *enddo K,NY+2,0.0,0.0,0.0 !定义辅助关键点 K,NY+3,0.0,1.0,0.0 !定义辅助关键点 ! 剖面中心线绕两辅助关键点定义的轴旋转形成筒表面 AROTAT,ALL,,,,,,NY+2,NY+3,360,NR ! 划分网格 AATT,1,1,1 ! 指定未划分网格的面的单元属性 LESIZE,ALL,,,5.0,,1,,,1, !指定面单元的尺寸 AMESH,ALL !划分面单元 /ESHAPE,1.0 !梁，壳单元显示实际截面 /REPLOT !重新绘图

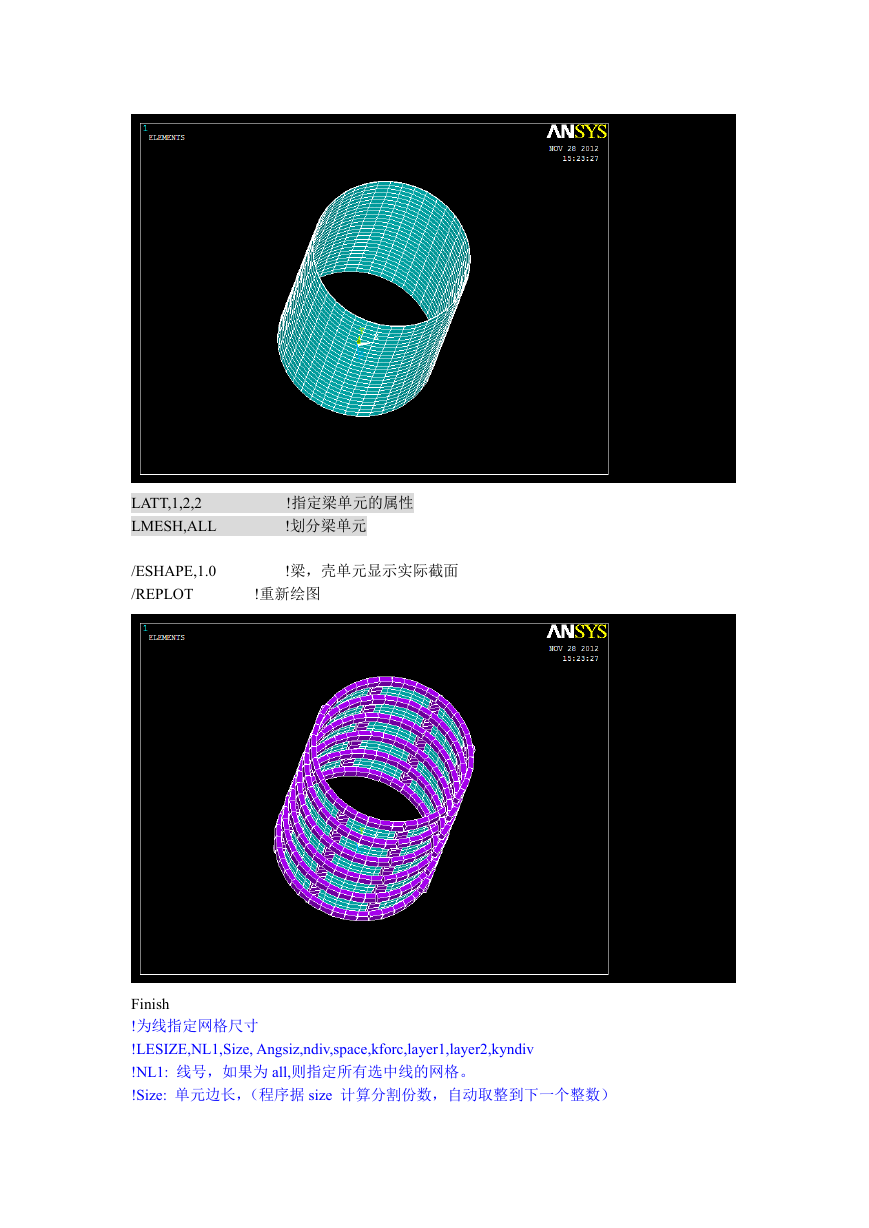

LATT,1,2,2 !指定梁单元的属性 LMESH,ALL !划分梁单元 /ESHAPE,1.0 !梁，壳单元显示实际截面 /REPLOT !重新绘图 Finish !为线指定网格尺寸 !LESIZE,NL1,Size, Angsiz,ndiv,space,kforc,layer1,layer2,kyndiv !NL1: 线号，如果为 all,则指定所有选中线的网格。 !Size: 单元边长，（程序据 size 计算分割份数，自动取整到下一个整数）

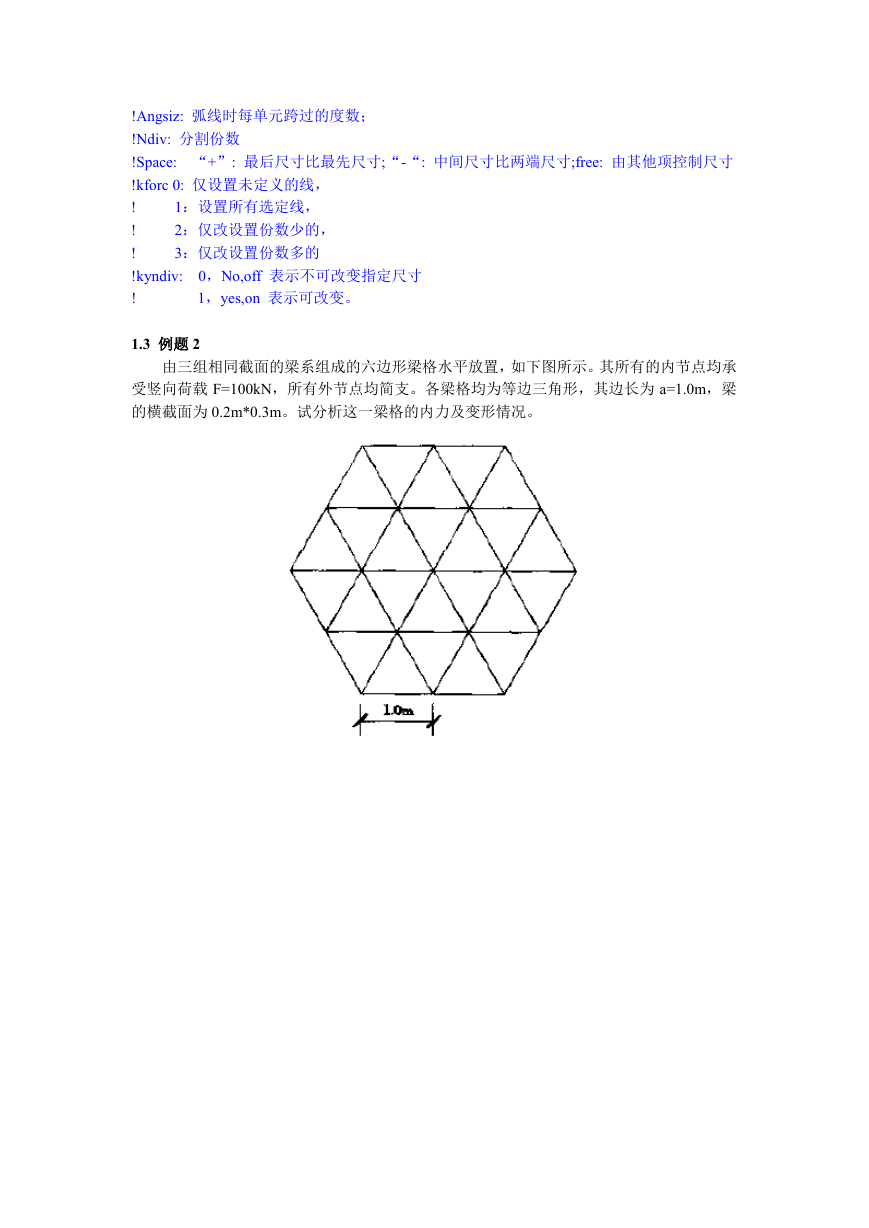

!Angsiz: 弧线时每单元跨过的度数； !Ndiv: 分割份数 !Space: “+”: 最后尺寸比最先尺寸;“-“: 中间尺寸比两端尺寸;free: 由其他项控制尺寸 !kforc 0: 仅设置未定义的线， ! 1：设置所有选定线， ! 2：仅改设置份数少的， ! 3：仅改设置份数多的 !kyndiv: 0，No,off 表示不可改变指定尺寸 ! 1，yes,on 表示可改变。 1.3 例题 2 由三组相同截面的梁系组成的六边形梁格水平放置，如下图所示。其所有的内节点均承受竖向荷载 F=100kN，所有外节点均简支。各梁格均为等边三角形，其边长为 a=1.0m，梁的横截面为 0.2m*0.3m。试分析这一梁格的内力及变形情况。

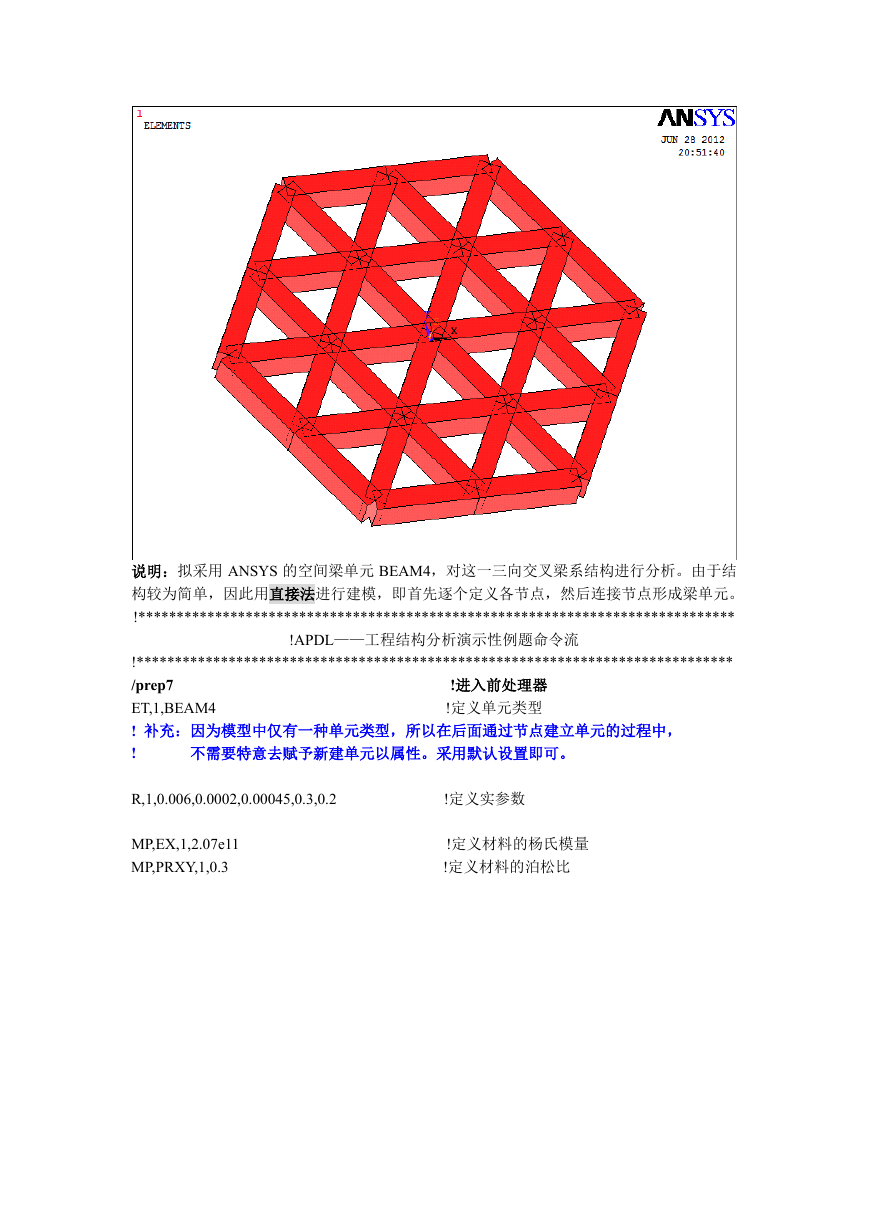

说明：拟采用 ANSYS 的空间梁单元 BEAM4，对这一三向交叉梁系结构进行分析。由于结构较为简单，因此用直接法进行建模，即首先逐个定义各节点，然后连接节点形成梁单元。 !****************************************************************************** !APDL——工程结构分析演示性例题命令流 !****************************************************************************** /prep7 !进入前处理器 ET,1,BEAM4 !定义单元类型 ! 补充：因为模型中仅有一种单元类型，所以在后面通过节点建立单元的过程中， ! 不需要特意去赋予新建单元以属性。采用默认设置即可。 R,1,0.006,0.0002,0.00045,0.3,0.2 !定义实参数 MP,EX,1,2.07e11 !定义材料的杨氏模量 MP,PRXY,1,0.3 !定义材料的泊松比
