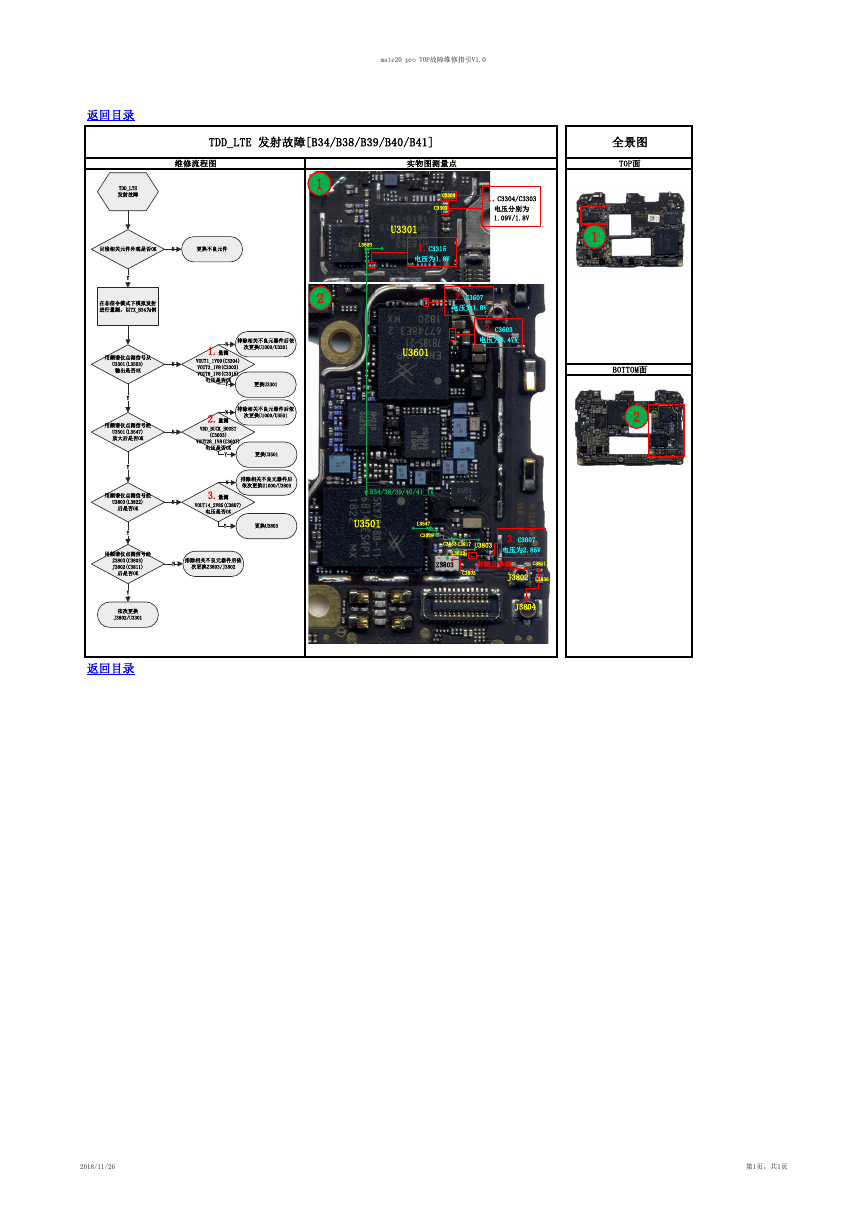

mate20 pro TOP故障维修指引V1.0 TDD_LTE 发射故障[B34/B38/B39/B40/B41] 维修流程图 实物图测量点 全景图 TOP面 返回目录 TDD_LTE 发射故障 1 2 C3304 C3303 1.C3304/C3303 电压分别为 1.09V/1.8V U3301 L3503 1.C3315 电压为1.8V 1 2.C3607 电压为1.8V 2.C3603 电压为3.47V U3601 B34/38/39/40/41_TX U3501 L3547 C3529 C3553 C3817 U3803 L3822 3.C3807 电压为2.85V Z3803 射频公共线 C3811 C3803 J3802 L3836 J3804 BOTTOM面 2 目检相关元件外观是否OK N 更换不良元件 N N N 排除相关不良元器件后依 次更换U1000/U3301 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换U1000/U3501 VDD_BUCK_B0OST (C3603) VOUT28_1V8(C3607) 电压是否OK Y 更换U3501 排除相关不良元器件后 依次更换U1000/U3803 N 3.量测 VOUT14_2V85(C3807) 电压是否OK Y 更换U3803 N 排除相关不良元器件后依 次更换Z3803/J3802 Y 在非信令模式下模拟发射 进行量测，以TX_B34为例 用频谱仪点测信号从 U3301(L3503) 输出是否OK Y 用频谱仪点测信号经 U3501(L3547) 放大后是否OK Y 用频谱仪点测信号经 U3803(L3822) 后是否OK Y 用频谱仪点测信号经 Z3803(C3803) J3802(C3811) 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/26 第1页，共1页
