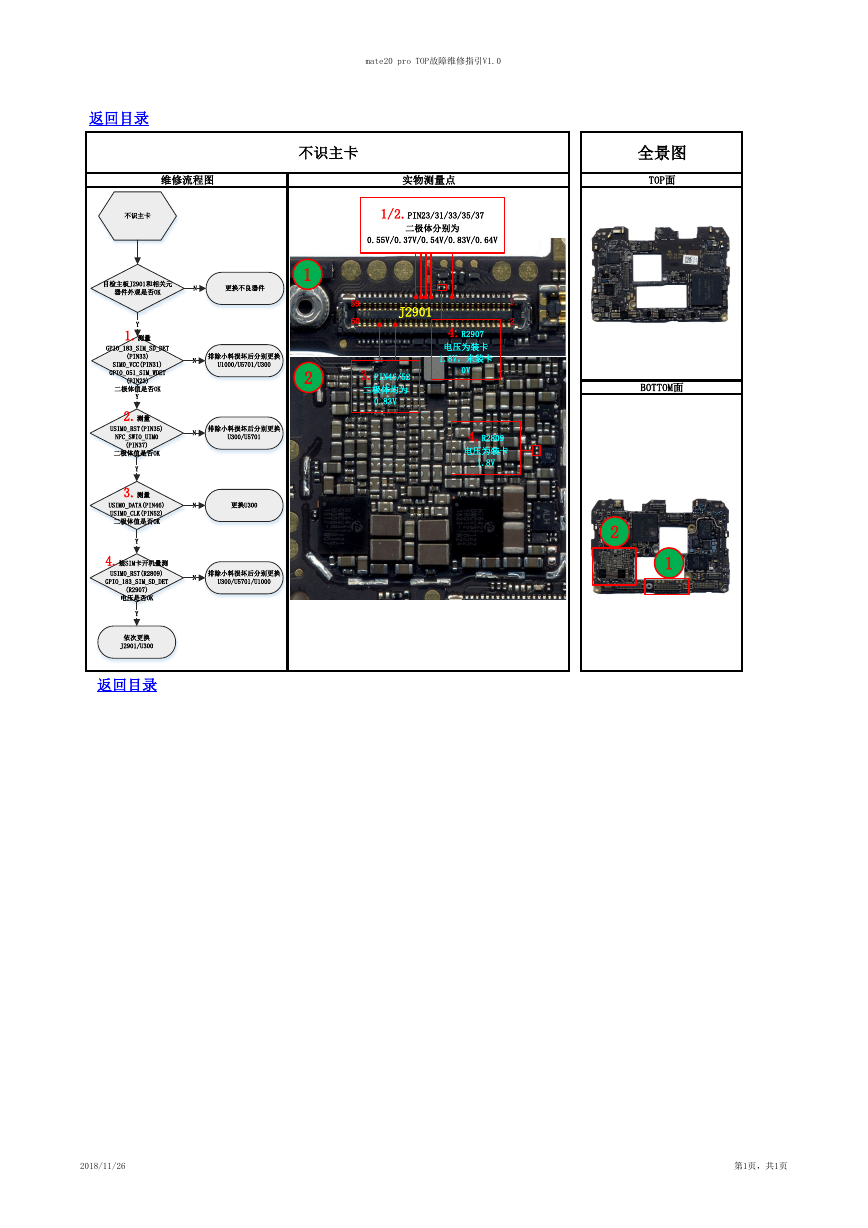

mate20 pro TOP故障维修指引V1.0 不识主卡 维修流程图 实物测量点 全景图 TOP面 返回目录 不识主卡 1 2 1/2.PIN23/31/33/35/37 二极体分别为 0.55V/0.37V/0.54V/0.83V/0.64V 1 2 4.R2907 电压为装卡 1.8V，未装卡 0V 59 60 J2901 3.PIN46/52 二极体均为 0.83V 4.R2809 电压为装卡 1.8V BOTTOM面 2 1 目检主板J2901和相关元 器件外观是否OK N 更换不良器件 N N N N 排除小料损坏后分别更换 U1000/U5701/U300 排除小料损坏后分别更换 U300/U5701 更换U300 排除小料损坏后分别更换 U300/U5701/U1000 Y 1.测量 GPIO_183_SIM_SD_DET (PIN33) SIM0_VCC(PIN31) GPIO_051_SIM_WDET (PIN23) 二极体值是否OK Y 2.测量 USIM0_RST(PIN35) NFC_SWIO_UIM0 (PIN37) 二极体值是否OK Y 3.测量 USIM0_DATA(PIN46) USIM0_CLK(PIN52) 二极体值是否OK Y 4.装SIM卡开机量测 USIM0_RST(R2809) GPIO_183_SIM_SD_DET (R2907) 电压是否OK Y 依次更换 J2901/U300 返回目录 2018/11/26 第1页，共1页
