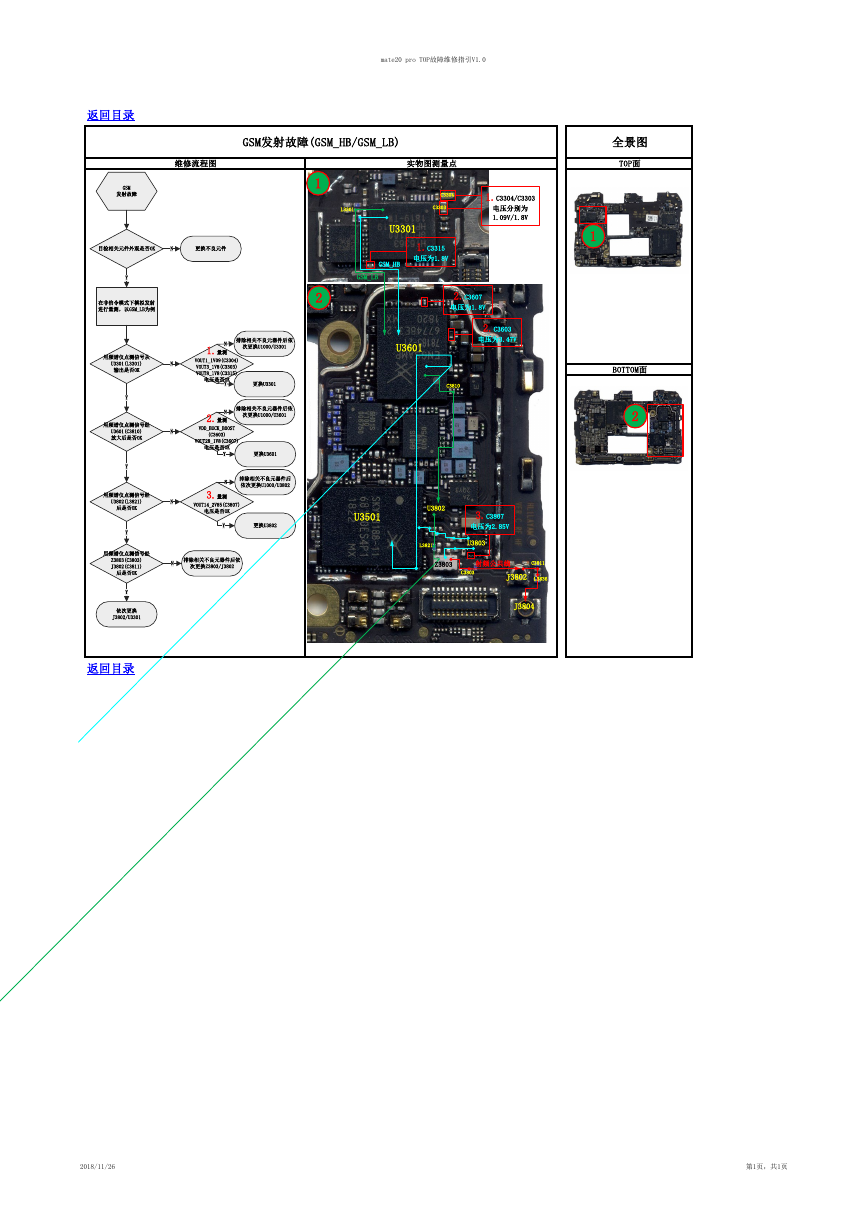

mate20 pro TOP故障维修指引V1.0 GSM发射故障(GSM_HB/GSM_LB) 维修流程图 实物图测量点 全景图 TOP面 返回目录 GSM 发射故障 1 2 L3301 U3301 C3304 C3303 1.C3304/C3303 电压分别为 1.09V/1.8V 1.C3315 电压为1.8V GSM_HB GSM_LB 1 U3601 2.C3607 电压为1.8V 2.C3603 电压为3.47V C3810 U3501 U3802 3.C3807 电压为2.85V L3821 U3803 Z3803 射频公共线 C3811 C3803 J3802 L3836 J3804 BOTTOM面 2 目检相关元件外观是否OK N 更换不良元件 N N N 排除相关不良元器件后依 次更换U1000/U3301 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换U1000/U3601 VDD_BUCK_B0OST (C3603) VOUT28_1V8(C3607) 电压是否OK Y 更换U3601 排除相关不良元器件后 依次更换U1000/U3802 N 3.量测 VOUT14_2V85(C3807) 电压是否OK Y 更换U3802 N 排除相关不良元器件后依 次更换Z3803/J3802 Y 在非信令模式下模拟发射 进行量测，以GSM_LB为例 用频谱仪点测信号从 U3301(L3301) 输出是否OK Y 用频谱仪点测信号经 U3601(C3810) 放大后是否OK Y 用频谱仪点测信号经 U3802(L3821) 后是否OK Y 用频谱仪点测信号经 Z3803(C3803) J3802(C3811) 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/26 第1页，共1页
