概述 SM5166P LED 显示控制 IC ITZOISV1.1 SM5166P 封装信息 SM5166P 是高集成度 LED 驱动控制芯片。内置 8 通道 PMOS 管，最大电流可达 3A，可足够支撑扫描屏能量提供。产品名称封装形式塑封体尺寸（mm）脚间距（mm） SM5166P SOP16 10.0*3.94*1.45 1.27 由于其高集成度的特点，可为应用方案节省空间，降低走线复杂度，降低异常叠加风险。内置短路保护功能，具有短路防烧灯、防烧板等特管脚定义点，提升整体方案的应用可靠性。特点  工作电压：3.0V ~ 5.5V  内置 8 通道 PMOS 管 IMAX = 3A Ron = 120mΩ @ VDD=5.0V  内置使能选择，可支持扩展  内置短路保护功能  封装形式：SOP16  ESD>4KV 应用领域  LED 显示  LED 照明  LED 景观电子邮件: market@chinaasic.com Tel: 0755-26991392 Fax: 0755-26991336 网址: www.chinaasic.com 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层注：说明书更新版本请以公司网站公布为准 - 1 - 91011121314158765432116GNDEN1OUT4OUT3OUT2OUT1VDDVDDEN2OUT5OUT6OUT7OUT8A0SM5166PA1A2

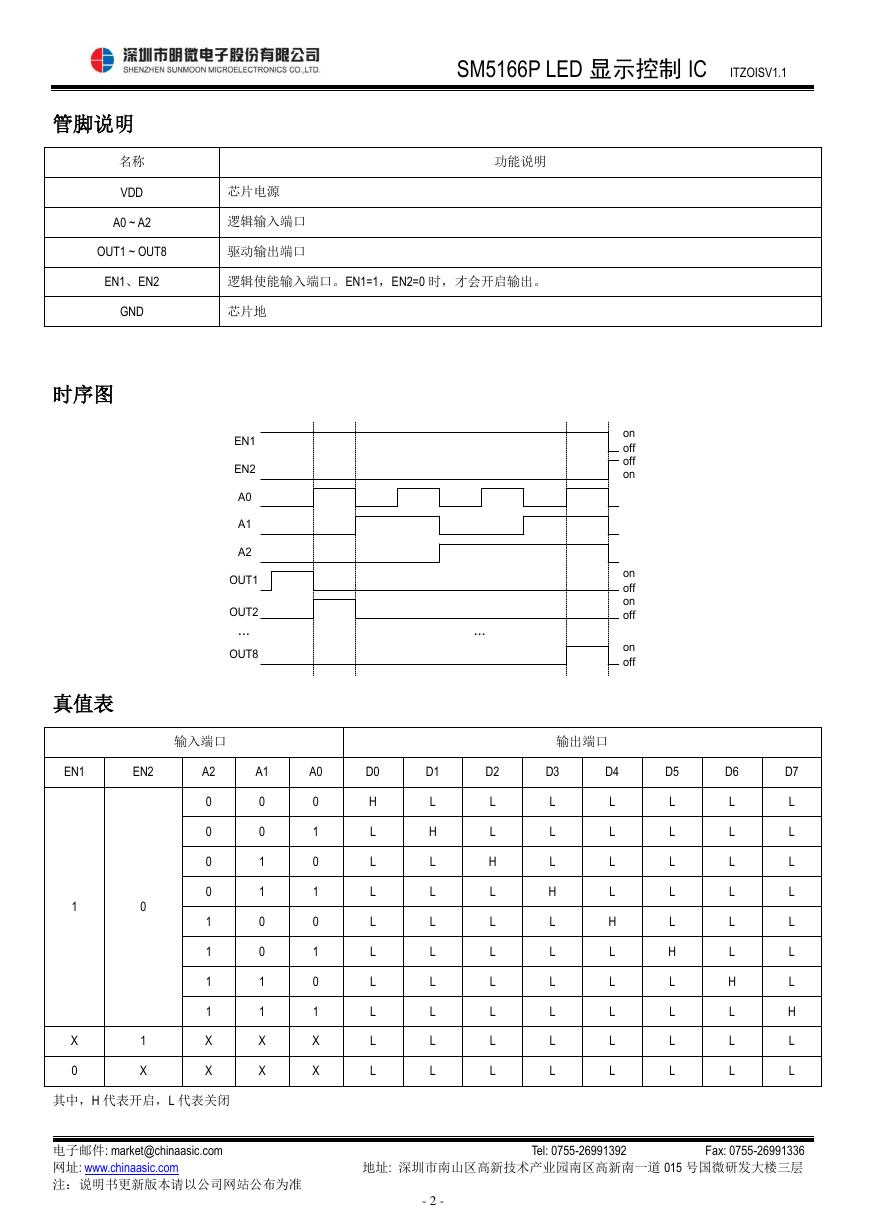

SM5166P LED 显示控制 IC ITZOISV1.1 功能说明管脚说明名称 VDD 芯片电源 A0 ~ A2 逻辑输入端口 OUT1 ~ OUT8 驱动输出端口 EN1、EN2 逻辑使能输入端口。EN1=1，EN2=0 时，才会开启输出。 GND 芯片地时序图真值表输入端口输出端口 EN1 EN2 A2 A1 A0 0 0 0 0 1 1 1 1 X X 0 0 1 1 0 0 1 1 X X 0 1 0 1 0 1 0 1 X X 1 0 X 0 1 X 其中，H 代表开启，L 代表关闭 D0 H L L L L L L L L L D1 D2 D3 D4 D5 D6 D7 L H L L L L L L L L L L H L L L L L L L L L L H L L L L L L L L L L H L L L L L L L L L L H L L L L L L L L L L H L L L L L L L L L L H L L 电子邮件: market@chinaasic.com Tel: 0755-26991392 Fax: 0755-26991336 网址: www.chinaasic.com 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层注：说明书更新版本请以公司网站公布为准 - 2 - EN1EN2A0A1A2OUT1OUT2OUT8......onoffonoffonoffonoffonoff

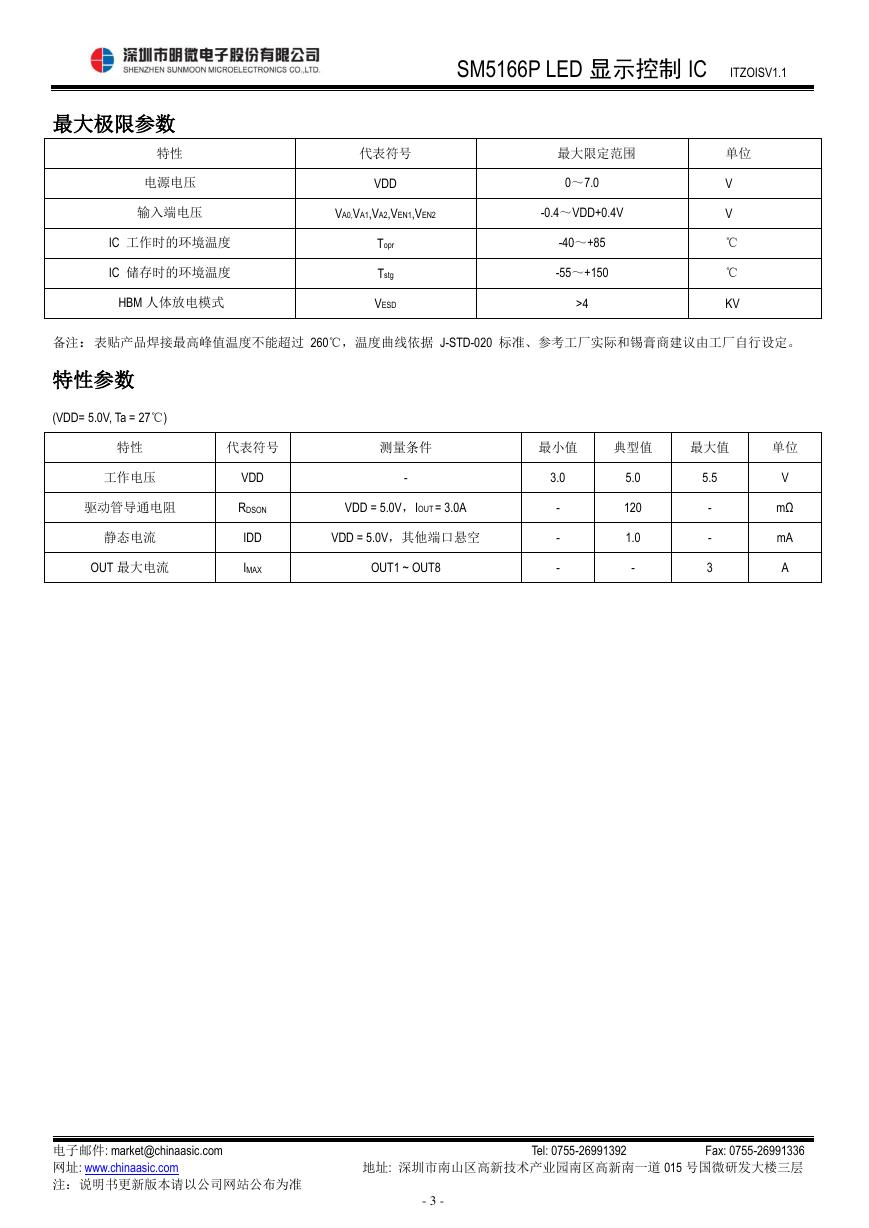

最大极限参数特性电源电压输入端电压 IC 工作时的环境温度 IC 储存时的环境温度 HBM 人体放电模式 SM5166P LED 显示控制 IC ITZOISV1.1 代表符号 VDD VA0,VA1,VA2,VEN1,VEN2 -0.4～VDD+0.4V Topr Tstg VESD -40～+85 -55～+150 >4 最大限定范围单位 0～7.0 V V ℃ ℃ KV 备注：表贴产品焊接最高峰值温度不能超过 260℃，温度曲线依据 J-STD-020 标准、参考工厂实际和锡膏商建议由工厂自行设定。特性参数 (VDD= 5.0V, Ta = 27℃) 特性代表符号测量条件最小值典型值最大值单位工作电压驱动管导通电阻静态电流 OUT 最大电流 VDD RDSON IDD IMAX - VDD = 5.0V，IOUT = 3.0A VDD = 5.0V，其他端口悬空 OUT1 ~ OUT8 3.0 - - - 5.0 120 1.0 - 5.5 - - 3 V mΩ mA A 电子邮件: market@chinaasic.com Tel: 0755-26991392 Fax: 0755-26991336 网址: www.chinaasic.com 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层注：说明书更新版本请以公司网站公布为准 - 3 -

SM5166P LED 显示控制 IC ITZOISV1.1 应用框图显示屏 8 扫应用框图电子邮件: market@chinaasic.com Tel: 0755-26991392 Fax: 0755-26991336 网址: www.chinaasic.com 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层注：说明书更新版本请以公司网站公布为准 - 4 - 控制器恒流驱动芯片ROW0ROW1ROW2ROW3COL0COL2COL15…………………………CCOL1……………………ROW4ROW5ROW6ROW7BAVDDVDDVDDEN1A0A2A1OUT1OUT2GNDGNDGNDEN2OUT3OUT4OUT5OUT6OUT7OUT8SM5166P

SM5166P LED 显示控制 IC ITZOISV1.1 注：ROW0~ROW15 为 LED 阵列行线，具体连接参考 8 扫应用框图。显示屏 16 扫应用框图电子邮件: market@chinaasic.com Tel: 0755-26991392 Fax: 0755-26991336 网址: www.chinaasic.com 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层注：说明书更新版本请以公司网站公布为准 - 5 - SM5166P控制器ROW0CBAVDDVDDVDDEN1A0A2A1OUT1OUT2GNDDGNDEN2OUT3OUT4OUT5OUT6OUT7OUT8ROW1ROW2ROW3ROW4ROW5ROW6ROW7SM5166PROW8VDDDVDDEN1A0A2A1OUT1OUT2GNDGNDGNDEN2OUT3OUT4OUT5OUT6OUT7OUT8ROW9ROW10ROW11ROW12ROW13ROW14ROW15CBADCBALED灯阵列恒流驱动芯片

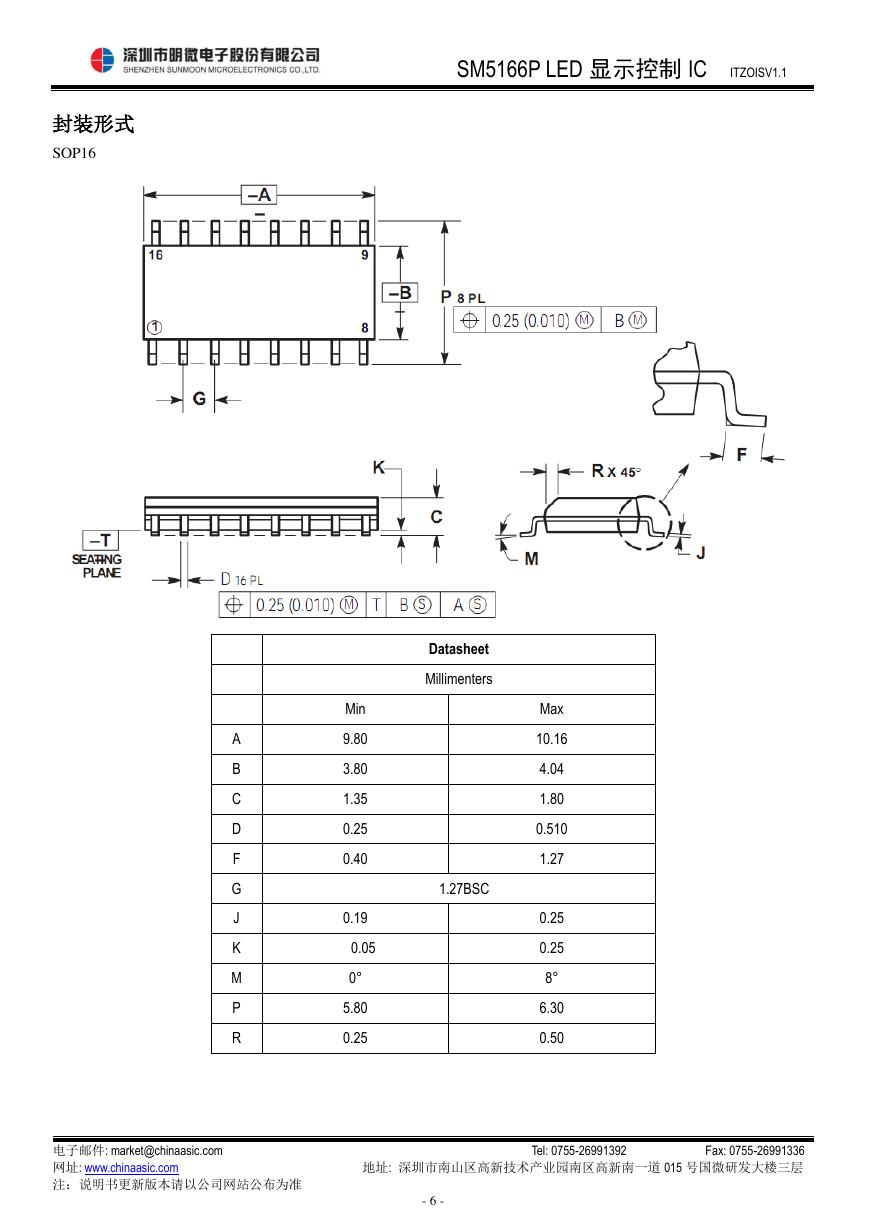

SM5166P LED 显示控制 IC ITZOISV1.1 封装形式 SOP16 A B C D F G J K M P R Datasheet Millimenters 1.27BSC Max 10.16 4.04 1.80 0.510 1.27 0.25 0.25 8° 6.30 0.50 Min 9.80 3.80 1.35 0.25 0.40 0.19 0.05 0° 5.80 0.25 电子邮件: market@chinaasic.com Tel: 0755-26991392 Fax: 0755-26991336 网址: www.chinaasic.com 地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层注：说明书更新版本请以公司网站公布为准 - 6 -
