重要安全说明

简介

投影机特点

物品清单

标准附件

可选附件

投影机外观视图

前面 / 上面

后面

底面

控制装置和功能

投影机

遥控器

安装投影机

选择位置

获取首选的投影图像大小

如何利用给定的屏幕尺寸来确定投影机位置

如何利用给定的距离来确定建议的屏幕尺寸

连接

连接电脑

连接视频信号源设备

连接分量视频信号源设备

连接 S-视频或复合视频信号源设备

操作

开始安装

使用开机锁定功能

设置密码

如果您忘记密码

进入密码恢复程序

更改密码

禁用开机锁定功能

切换输入信号

调节投影图像

调节投影角度

自动调整图像

微调图像大小和清晰度

校正梯形失真

放大并搜索投影图像中的细部

选择宽高比

优化图像

选择图像模式

使用墙面颜色

在用户模式下微调图像质量

设置演示计时器

隐藏图像

锁定控制键

冻结图像

使用常见问题功能

在高海拔环境下工作

个性化投影机菜单显示

关闭投影机

菜单操作

菜单系统

使用菜单

显示菜单

图片菜单

信号源菜单

系统设置：基本菜单

系统设置：高级菜单

信息菜单

维护

维护投影机

清洁镜头

清洁投影机外壳

存储投影机

运输投影机

灯泡信息

灯泡使用时间的计算方式

警告讯息

更换灯泡

温度信息

指示灯

故障排除

规格

投影机规格

时序表

保修及版权信息

规则声明

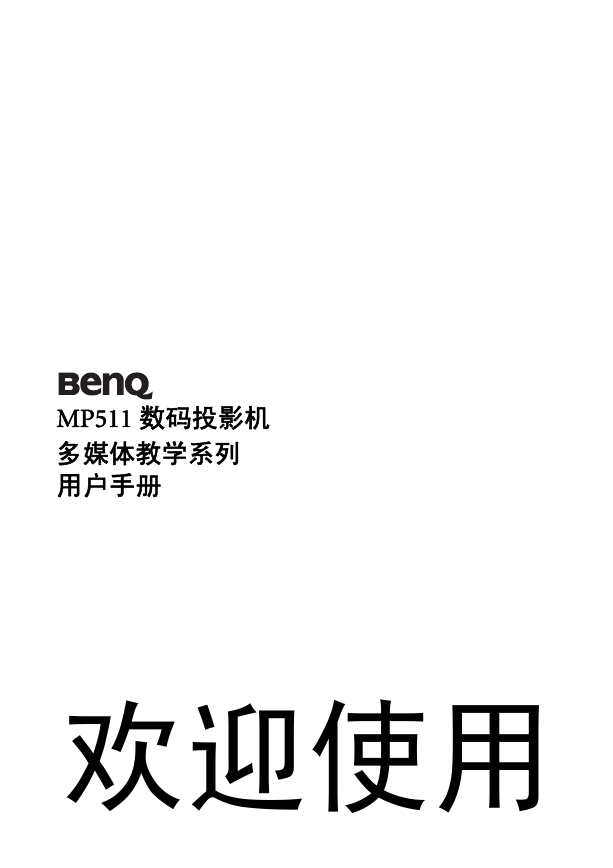

MP511 数码投影机多媒体教学系列用户手册欢迎使用

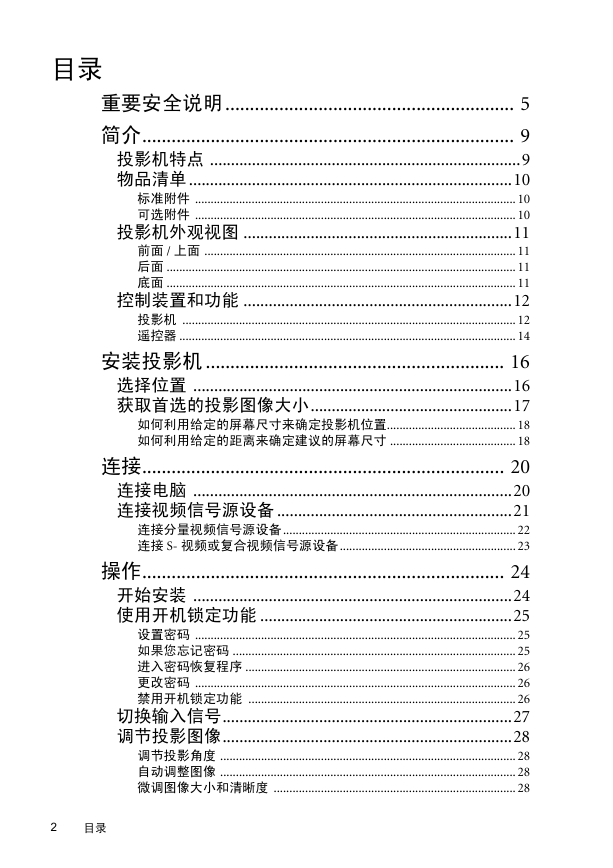

目录重要安全说明........................................................... 5 简介............................................................................ 9 投影机特点 ..........................................................................9 物品清单 .............................................................................10 标准附件 ...................................................................................................... 10 可选附件 ...................................................................................................... 10 投影机外观视图 ................................................................11 前面 / 上面 ................................................................................................... 11 后面 ............................................................................................................... 11 底面 ............................................................................................................... 11 控制装置和功能 ................................................................12 投影机 .......................................................................................................... 12 遥控器 ........................................................................................................... 14 安装投影机 ............................................................. 16 选择位置 ............................................................................16 获取首选的投影图像大小................................................17 如何利用给定的屏幕尺寸来确定投影机位置......................................... 18 如何利用给定的距离来确定建议的屏幕尺寸 ........................................ 18 连接.......................................................................... 20 连接电脑 ............................................................................20 连接视频信号源设备 ........................................................21 连接分量视频信号源设备.......................................................................... 22 连接 S- 视频或复合视频信号源设备........................................................ 23 操作.......................................................................... 24 开始安装 ............................................................................24 使用开机锁定功能 ............................................................25 设置密码 ...................................................................................................... 25 如果您忘记密码 .......................................................................................... 25 进入密码恢复程序 ...................................................................................... 26 更改密码 ...................................................................................................... 26 禁用开机锁定功能 ..................................................................................... 26 切换输入信号.....................................................................27 调节投影图像.....................................................................28 调节投影角度 .............................................................................................. 28 自动调整图像 .............................................................................................. 28 微调图像大小和清晰度 ............................................................................. 28 2 目录

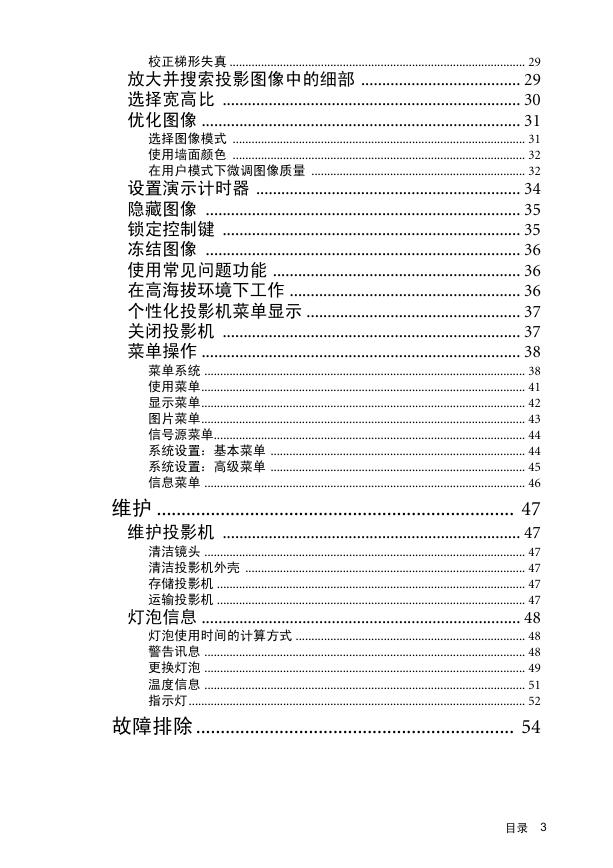

校正梯形失真 .............................................................................................. 29 放大并搜索投影图像中的细部 ...................................... 29 选择宽高比 ....................................................................... 30 优化图像 ............................................................................ 31 选择图像模式 ............................................................................................. 31 使用墙面颜色 ............................................................................................. 32 在用户模式下微调图像质量 .................................................................... 32 设置演示计时器 ............................................................... 34 隐藏图像 ........................................................................... 35 锁定控制键 ....................................................................... 35 冻结图像 ........................................................................... 36 使用常见问题功能 ........................................................... 36 在高海拔环境下工作 ....................................................... 36 个性化投影机菜单显示 ................................................... 37 关闭投影机 ....................................................................... 37 菜单操作 ............................................................................ 38 菜单系统 ...................................................................................................... 38 使用菜单....................................................................................................... 41 显示菜单....................................................................................................... 42 图片菜单....................................................................................................... 43 信号源菜单................................................................................................... 44 系统设置：基本菜单 ................................................................................. 44 系统设置：高级菜单 ................................................................................. 45 信息菜单 ...................................................................................................... 46 维护 ......................................................................... 47 维护投影机 ....................................................................... 47 清洁镜头 ...................................................................................................... 47 清洁投影机外壳 ......................................................................................... 47 存储投影机 .................................................................................................. 47 运输投影机 .................................................................................................. 47 灯泡信息 ............................................................................ 48 灯泡使用时间的计算方式 ......................................................................... 48 警告讯息 ...................................................................................................... 48 更换灯泡 ...................................................................................................... 49 温度信息 ...................................................................................................... 51 指示灯........................................................................................................... 52 故障排除 ................................................................. 54 目录 3

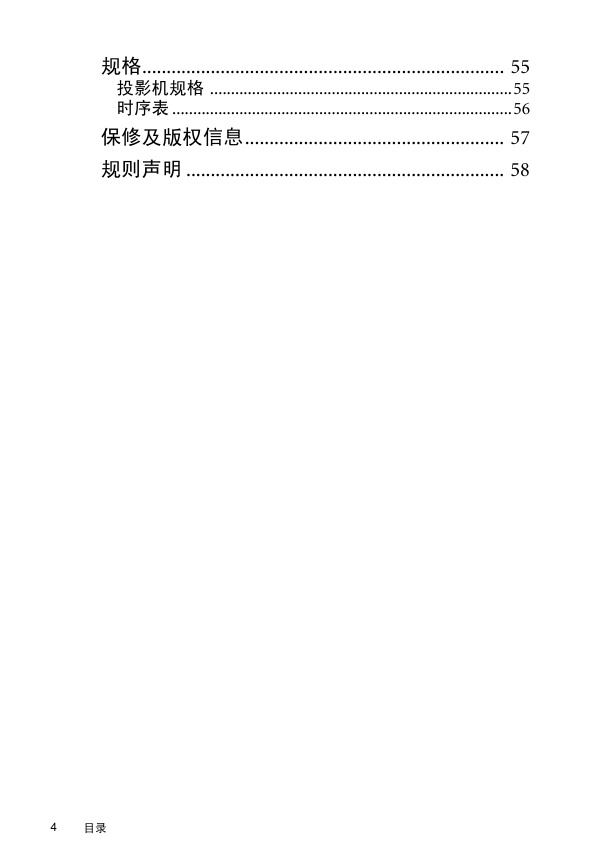

规格.......................................................................... 55 投影机规格 ........................................................................55 时序表 .................................................................................56 保修及版权信息..................................................... 57 规则声明 ................................................................. 58 4 目录

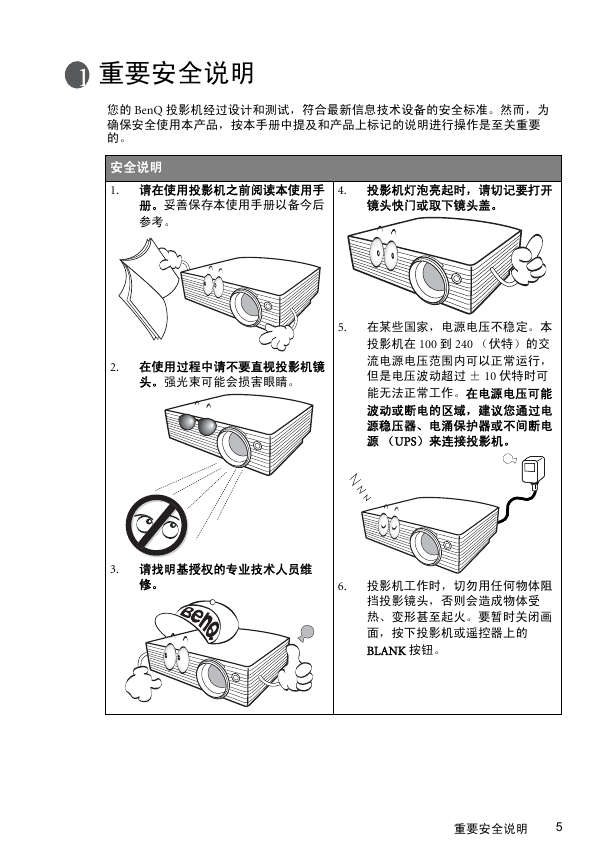

重要安全说明您的 BenQ 投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。安全说明 1. 请在使用投影机之前阅读本使用手册。妥善保存本使用手册以备今后参考。 4. 投影机灯泡亮起时，请切记要打开镜头快门或取下镜头盖。 2. 在使用过程中请不要直视投影机镜头。强光束可能会损害眼睛。 5. 在某些国家，电源电压不稳定。本投影机在 100 到 240 （伏特）的交流电源电压范围内可以正常运行，但是电压波动超过 ± 10 伏特时可能无法正常工作。在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源（UPS）来连接投影机。 3. 请找明基授权的专业技术人员维修。 6. 投影机工作时，切勿用任何物体阻挡投影镜头，否则会造成物体受热、变形甚至起火。要暂时关闭画面，按下投影机或遥控器上的 BLANK 按钮。重要安全说明 5

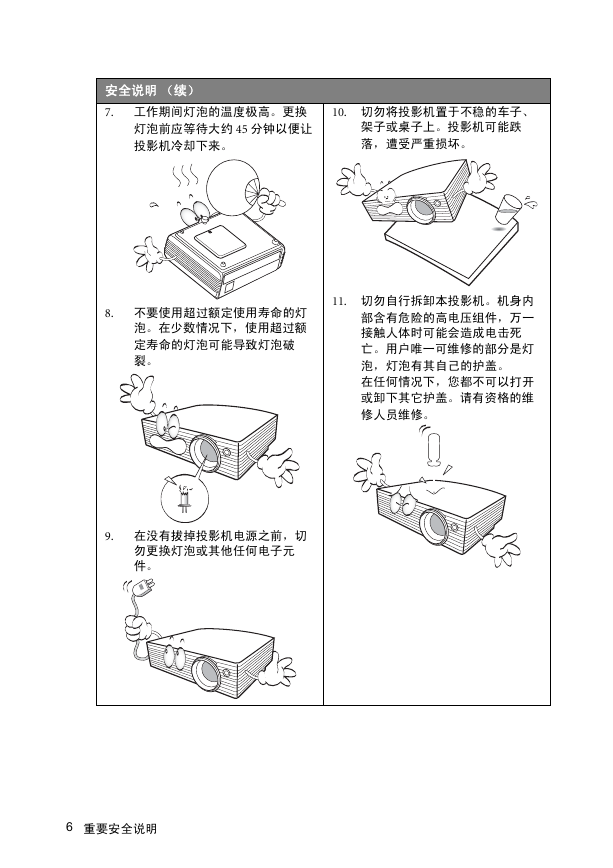

安全说明（续） 7. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 10. 切勿将投影机置于不稳的车子、架子或桌子上。投影机可能跌落，遭受严重损坏。 8. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 11. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的维修人员维修。 9. 在没有拔掉投影机电源之前，切勿更换灯泡或其他任何电子元件。 6 重要安全说明

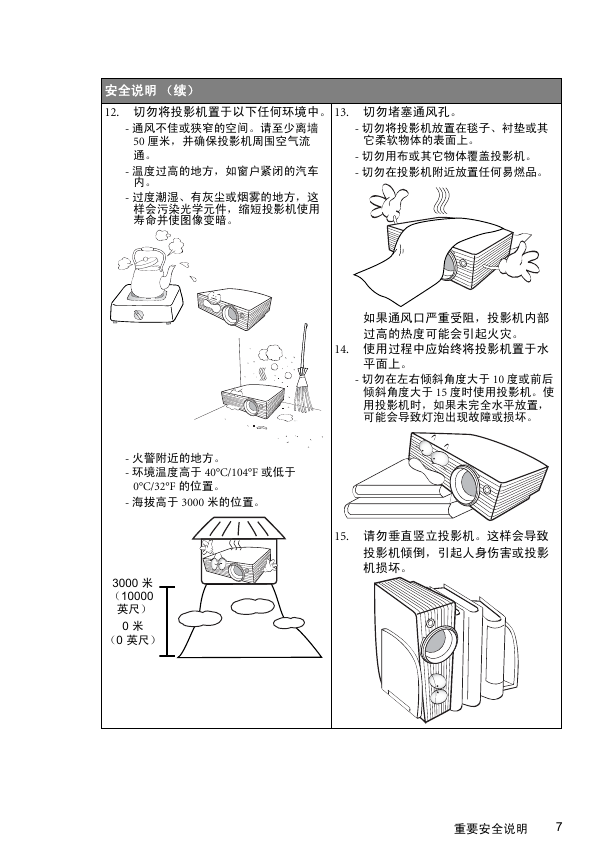

安全说明（续） 12. 切勿将投影机置于以下任何环境中。 13. 切勿堵塞通风孔。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内。 - 过度潮湿、有灰尘或烟雾的地方，这样会污染光学元件，缩短投影机使用寿命并使图像变暗。 - 切勿将投影机放置在毯子、衬垫或其它柔软物体的表面上。 - 切勿用布或其它物体覆盖投影机。 - 切勿在投影机附近放置任何易燃品。如果通风口严重受阻，投影机内部过高的热度可能会引起火灾。 14. 使用过程中应始终将投影机置于水平面上。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。使用投影机时，如果未完全水平放置，可能会导致灯泡出现故障或损坏。 15. 请勿垂直竖立投影机。这样会导致投影机倾倒，引起人身伤害或投影机损坏。 - 火警附近的地方。 - 环境温度高于 40°C/104°F 或低于 0°C/32°F 的位置。 - 海拔高于 3000 米的位置。 3000 米（10000 英尺） 0 米（0 英尺）重要安全说明 7

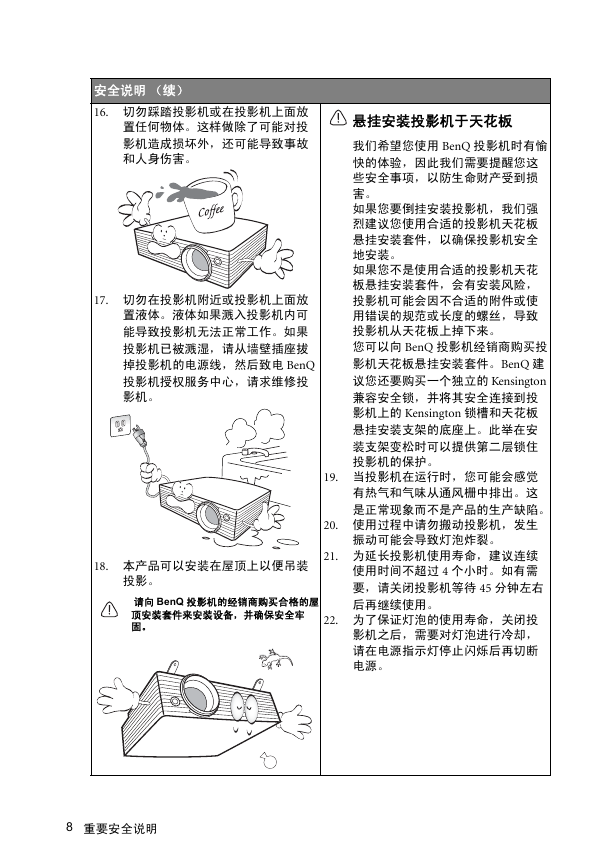

安全说明（续） 16. 切勿踩踏投影机或在投影机上面放置任何物体。这样做除了可能对投影机造成损坏外，还可能导致事故和人身伤害。 17. 切勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内可能导致投影机无法正常工作。如果投影机已被溅湿，请从墙壁插座拔掉投影机的电源线，然后致电 BenQ 投影机授权服务中心，请求维修投影机。 18. 本产品可以安装在屋顶上以便吊装投影。请向 BenQ 投影机的经销商购买合格的屋顶安装套件来安装设备，并确保安全牢固。悬挂安装投影机于天花板我们希望您使用 BenQ 投影机时有愉快的体验，因此我们需要提醒您这些安全事项，以防生命财产受到损害。如果您要倒挂安装投影机，我们强烈建议您使用合适的投影机天花板悬挂安装套件，以确保投影机安全地安装。如果您不是使用合适的投影机天花板悬挂安装套件，会有安装风险，投影机可能会因不合适的附件或使用错误的规范或长度的螺丝，导致投影机从天花板上掉下来。您可以向 BenQ 投影机经销商购买投影机天花板悬挂安装套件。 BenQ 建议您还要购买一个独立的 Kensington 兼容安全锁，并将其安全连接到投影机上的 Kensington 锁槽和天花板悬挂安装支架的底座上。此举在安装支架变松时可以提供第二层锁住投影机的保护。 19. 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象而不是产品的生产缺陷。 20. 使用过程中请勿搬动投影机，发生振动可能会导致灯泡炸裂。 21. 为延长投影机使用寿命，建议连续使用时间不超过 4 个小时。如有需要，请关闭投影机等待 45 分钟左右后再继续使用。 22. 为了保证灯泡的使用寿命，关闭投影机之后，需要对灯泡进行冷却，请在电源指示灯停止闪烁后再切断电源。 8 重要安全说明
