关于随机附带的手册

关于快速参考手册

使用须知

关于通风孔的注意事项

投影

连接投影机

投影

调整投影机

关闭电源

更换投影灯

清洁空气滤网

故障排除

规格

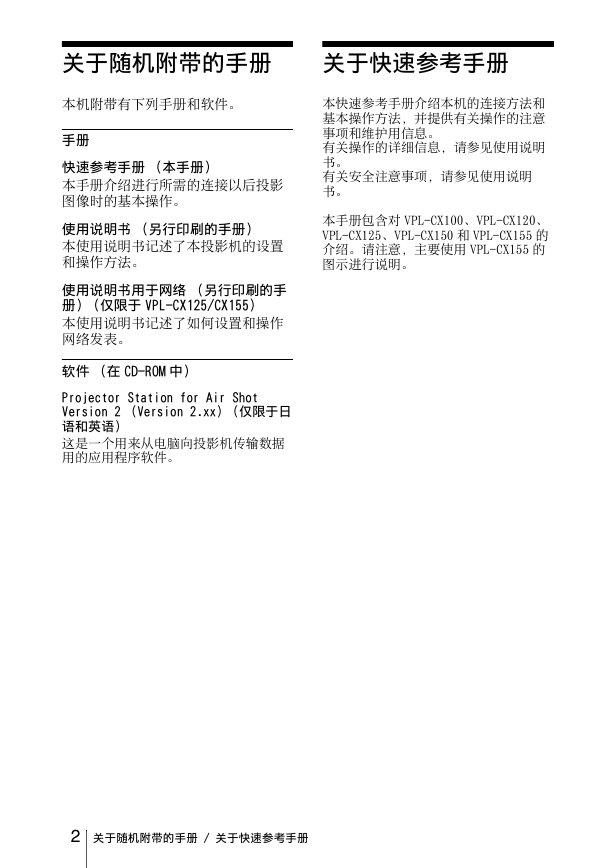

关于随机附带的手册关于快速参考手册本快速参考手册介绍本机的连接方法和基本操作方法，并提供有关操作的注意事项和维护用信息。有关操作的详细信息，请参见使用说明书。有关安全注意事项，请参见使用说明书。本手册包含对 VPL-CX100、VPL-CX120、 VPL-CX125、VPL-CX150 和 VPL-CX155 的介绍。请注意，主要使用 VPL-CX155 的图示进行说明。本机附带有下列手册和软件。手册快速参考手册（本手册）本手册介绍进行所需的连接以后投影图像时的基本操作。使用说明书（另行印刷的手册）本使用说明书记述了本投影机的设置和操作方法。使用说明书用于网络（另行印刷的手册）（仅限于 VPL-CX125/CX155）本使用说明书记述了如何设置和操作网络发表。软件（在 CD-ROM 中） Projector Station for Air Shot Version 2 （Version 2.xx）（仅限于日语和英语）这是一个用来从电脑向投影机传输数据用的应用程序软件。 2 关于随机附带的手册 / 关于快速参考手册

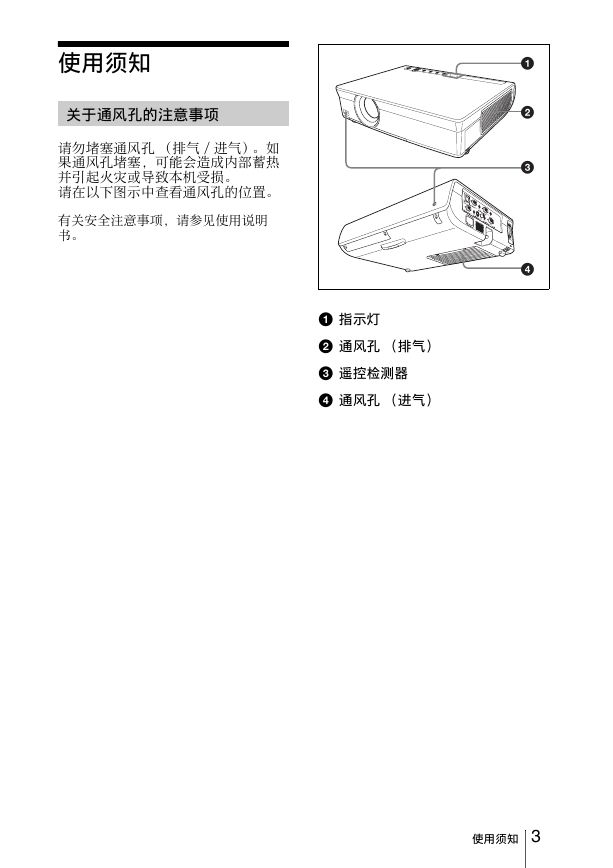

使用须知关于通风孔的注意事项请勿堵塞通风孔（排气 / 进气）。如果通风孔堵塞，可能会造成内部蓄热并引起火灾或导致本机受损。请在以下图示中查看通风孔的位置。有关安全注意事项，请参见使用说明书。 a 指示灯 b 通风孔（排气） c 遥控检测器 d 通风孔（进气） 1 2 3 4 NETWORK INPUT C MONITOR RGB INPUT A AUDIO OUTPUT AUDIO S VIDEO RGB INPUT B VIDEO VIDEO IN AUDIO RS-232C REMOTE 使用须知 3

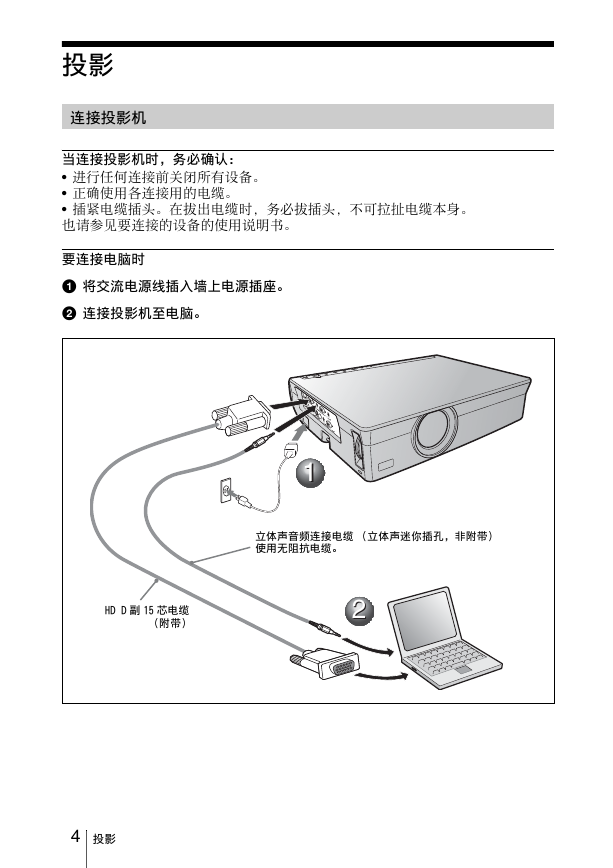

投影连接投影机当连接投影机时，务必确认： • 进行任何连接前关闭所有设备。正确使用各连接用的电缆。插紧电缆插头。在拔出电缆时，务必拔插头，不可拉扯电缆本身。也请参见要连接的设备的使用说明书。要连接电脑时 a 将交流电源线插入墙上电源插座。 b 连接投影机至电脑。 ENTER PUSH MENU MUTING PIC KEYSTONE INPUT STANDBY ON/ COVER LAMP/ N E T W O R K I N P U T C R G B I N P U T A A U D I O M O N I T O R O U T P U T A U D I O R G B I N P U T B A U D I O S V I D E O V I D E O V I D E O I N A U D I O R S - 2 3 2 C R E M O T E 11 立体声音频连接电缆（立体声迷你插孔，非附带）使用无阻抗电缆。 HD D 副 15 芯电缆（附带） 22 4 投影

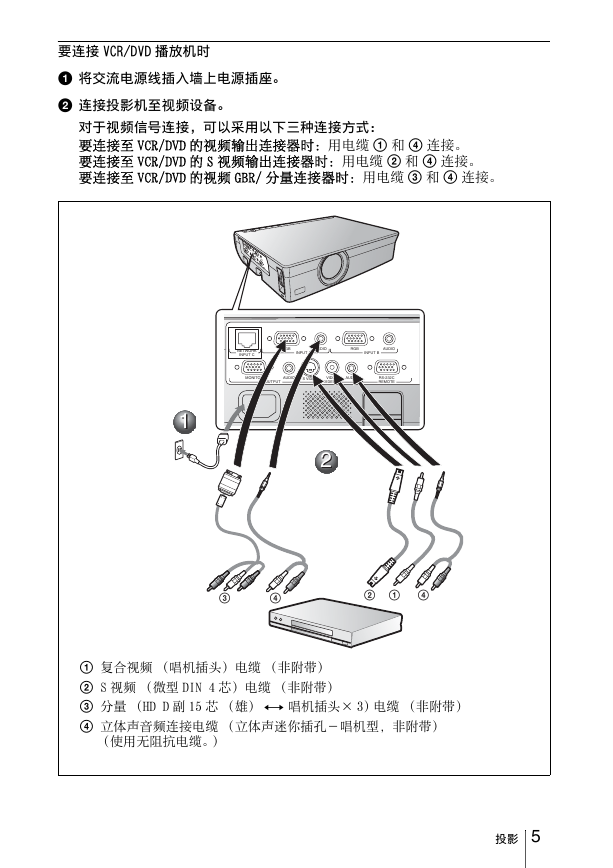

要连接 VCR/DVD 播放机时 a 将交流电源线插入墙上电源插座。 b 连接投影机至视频设备。对于视频信号连接，可以采用以下三种连接方式：要连接至 VCR/DVD 的视频输出连接器时：用电缆 1 和 4 连接。要连接至 VCR/DVD 的 S 视频输出连接器时：用电缆 2 和 4 连接。要连接至 VCR/DVD 的视频 GBR/ 分量连接器时：用电缆 3 和 4 连接。 ENTER PUSH MENU MUTING PIC KEYSTONE INPUT STANDBY ON/ COVER LAMP/ N E T W O R K I N P U T C R G B I N P U T A A U D I O M O N I T O R O U T P U T A U D I O R G B I N P U T B A U D I O S V I D E O V I D E O V I D E O I N A U D I O R S - 2 3 2 C R E M O T E NETWORK INPUT C RGB INPUT A AUDIO RGB AUDIO INPUT B MONITOR OUTPUT AUDIO S VIDEO VIDEO VIDEO IN AUDIO RS-232C REMOTE 11 22 3 4 2 1 4 1 复合视频（唱机插头）电缆（非附带） 2 S 视频（微型 DIN 4 芯）电缆（非附带） 3 分量（HD D 副 15 芯（雄） y 唱机插头× 3) 电缆（非附带） 4 立体声音频连接电缆（立体声迷你插孔－唱机型，非附带）（使用无阻抗电缆。）投影 5

投影 a 按 ?/1 （接通 / 待机）键。 b 打开与投影机相连的设备。 c 按遥控器上或控制面板上的 INPUT 键选择输入源。 d 当连接电脑时，请将其设定为仅向外接显示器输出信号。 INPUT 33 输入 A 输入 B 输入 C* 视频信号输入 S 视频信号输入 * 仅限于 VPL-CX125/CX155 ENTER PUSH MENU MUTING PIC KEYSTONE INPUT STANDBY ON/ COVER LAMP/ 11 N E T W O R K I N P U T C R G B I N P U T A A U D I O M O N I T O R O U T P U T A U D I O R G B I N P U T B A U D I O S V I D E O V I D E O V I D E O I N A U D I O R S - 2 3 2 C R E M O T E 44 Power 22 F7 或 Fx Fn 使用 VPL-CX125/CX155 的遥控器进行操作时使用 VPL-CX100/CX120/CX150 的遥控器进行操作时 COMMAND OFF ON INPUT A INPUT D INPUT B INPUT E INPUT C AIR SHOT VIDEO S VIDEO MENU APA ENTER RESET FOCUS ZOOM SHIFT 11 INPUT A INPUT D INPUT B INPUT E INPUT C AIR SHOT VIDEO S VIDEO 或 APA INPUT KEY STONE /TILT LENS ENTER AUTO FOCUS RESET MENU FREEZE PIC MUTING D ZOOM VOLUME AUDIO MUTING 11 INPUT 6 投影

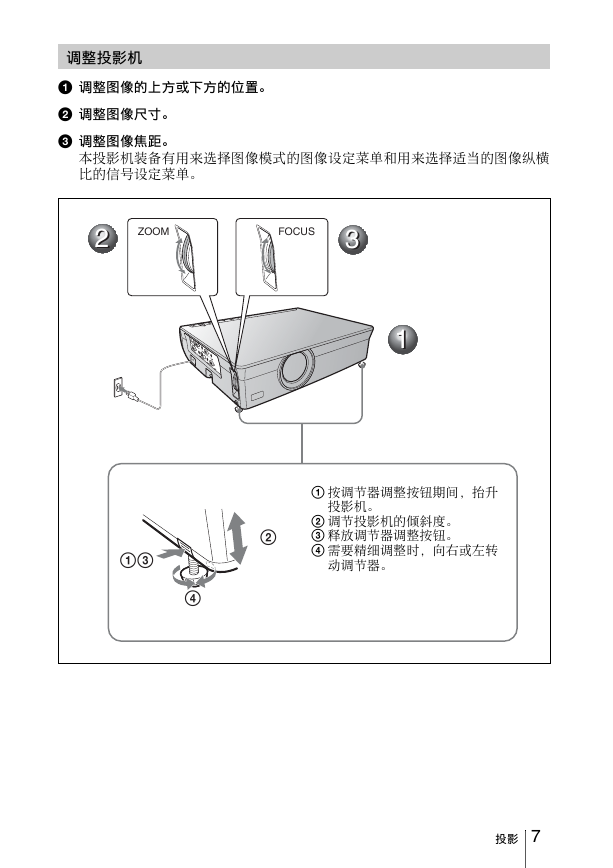

调整投影机 a 调整图像的上方或下方的位置。 b 调整图像尺寸。 c 调整图像焦距。本投影机装备有用来选择图像模式的图像设定菜单和用来选择适当的图像纵横比的信号设定菜单。 22 ZOOM FOCUS 33 ENTER PUSH MENU MUTING PIC KEYSTONE INPUT STANDBY ON/ COVER LAMP/ N E T W O R K I N P U T C R G B I N P U T A A U D I O M O N I T O R O U T P U T A U D I O R G B I N P U T B A U D I O S V I D E O V I D E O V I D E O I N A U D I O R S - 2 3 2 C R E M O T E 11 2 1 按调节器调整按钮期间，抬升投影机。 2 调节投影机的倾斜度。 3 释放调节器调整按钮。 4 需要精细调整时，向右或左转动调节器。 13 4 投影 7

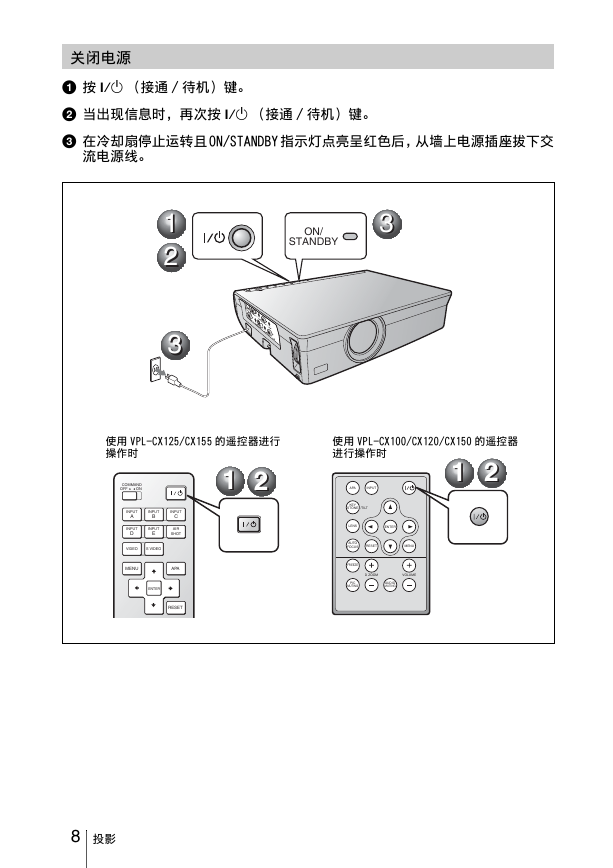

关闭电源 a 按 ?/1 （接通 / 待机）键。 b 当出现信息时，再次按 ?/1 （接通 / 待机）键。 c 在冷却扇停止运转且 ON/STANDBY 指示灯点亮呈红色后，从墙上电源插座拔下交流电源线。 11 22 33 ON/ STANDBY 33 ENTER PUSH MENU MUTING PIC KEYSTONE INPUT STANDBY ON/ COVER LAMP/ N E T W O R K I N P U T C R G B I N P U T A A U D I O M O N I T O R O U T P U T A U D I O R G B I N P U T B A U D I O S V I D E O V I D E O V I D E O I N A U D I O R S - 2 3 2 C R E M O T E 使用 VPL-CX100/CX120/CX150 的遥控器进行操作时 11 22 APA INPUT KEY STONE /TILT LENS ENTER AUTO FOCUS RESET MENU FREEZE PIC MUTING D ZOOM VOLUME AUDIO MUTING 使用 VPL-CX125/CX155 的遥控器进行操作时 11 22 COMMAND OFF ON INPUT A INPUT D INPUT B INPUT E INPUT C AIR SHOT VIDEO S VIDEO MENU APA ENTER RESET 8 投影
