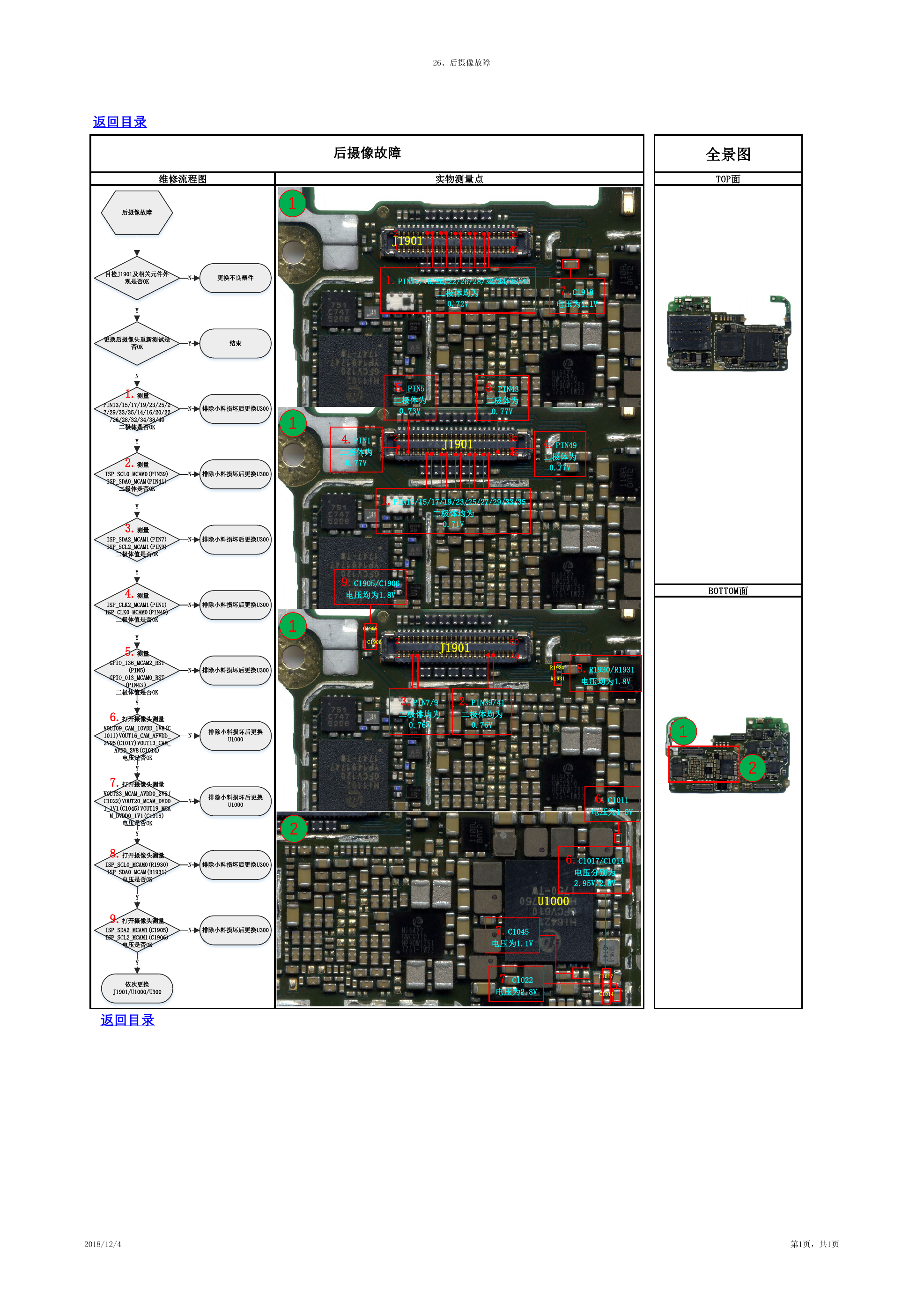

26、后摄像故障 维修流程图 实物测量点 后摄像故障 全景图 TOP面 返回目录 后摄像故障 1 1 1 2 2 J1901 1 50 49 1.PIN14/16/20/22/26/28/32/34/38/40 二极体均为 0.72V 7.C1918 电压为1.1V 5.PIN5 二极体为 0.73V 4.PIN1 二极体为 0.77V 2 1 J1901 5.PIN43 二极体为 0.77V 50 49 4.PIN49 二极体为 0.77V 1.PIN13/15/17/19/23/25/27/29/33/35 二极体均为 0.71V 9.C1905/C1906 电压均为1.8V C1905 C1906 2 1 J1901 50 49 R1930 R1931 8.R1930/R1931 电压均为1.8V 3.PIN7/9 二极体均为 0.76V 2.PIN39/41 二极体均为 0.76V 6.C1011 电压为1.8V 6.C1017/C1014 电压分别为 2.95V/2.8V U1000 7.C1045 电压为1.1V 7.C1022 电压为2.8V C1017 C1014 BOTTOM面 1 2 目检J1901及相关元件外 观是否OK N 更换不良器件 Y 更换后摄像头重新测试是 否OK N 1.测量 PIN13/15/17/19/23/25/2 7/29/33/35/14/16/20/22 /26/28/32/34/38/40 二极体是否OK Y 2.测量 ISP_SCL0_MCAM0(PIN39) ISP_SDA0_MCAM(PIN41) 二极体是否OK Y 3.测量 ISP_SDA2_MCAM1(PIN7) ISP_SCL2_MCAM1(PIN9) 二极体值是否OK Y 4.测量 ISP_CLK2_MCAM1(PIN1) ISP_CLK0_MCAM0(PIN49) 二极体值是否OK Y 5.测量 GPIO_136_MCAM2_RST Y 结束 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 (PIN5) N 排除小料损坏后更换U300 N N 排除小料损坏后更换 U1000 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 GPIO_013_MCAM0_RST (PIN43） 二极体值是否OK Y 6.打开摄像头测量 VOUT09_CAM_IOVDD_1V8(C 1011)VOUT16_CAM_AFVDD_ 2V95(C1017)VOUT13_CAM_ AVDD_2V8(C1014) 电压是否OK Y 7.打开摄像头测量 VOUT33_MCAM_AVDD0_2V8( C1022)VOUT20_MCAM_DVDD 1_1V1(C1045)VOUT19_MCA M_DVDD0_1V1(C1918) 电压是否OK Y 8.打开摄像头测量 ISP_SCL0_MCAM0(R1930) ISP_SDA0_MCAM(R1931) 电压是否OK Y 9.打开摄像头测量 ISP_SDA2_MCAM1(C1905) ISP_SCL2_MCAM1(C1906) 电压是否OK Y 依次更换 J1901/U1000/U300 返回目录 2018/12/4 第1页，共1页
