ccs讲义、ccs 协调控制系统.doc

发布时间：2022-06-08 发布人：admin 分类：说明书 资料大小：5.98M 资料格式：doc 举报 版权申诉
第1页 / 共113页
第2页 / 共113页
第3页 / 共113页
第4页 / 共113页
第5页 / 共113页
第6页 / 共113页
第7页 / 共113页
第8页 / 共113页
资料共113页，剩余部分请下载后查看
    第一节 协调控制系统CCS概述
    第二节 测量信号的处理
    第三节 平衡电路的原理、XMASTER 算法及M/A站
    第四节 凝汽器水位控制系统
    第五节 除氧水位控制系统
    第六节 除氧器压力控制系统
    第七节 汽包水位控制（给水控制）系统
    第八节 给水泵最小流量控制
    第九节 过热蒸汽温度控制系统
    一、过热汽温控制系统的任务
    二、过热汽温控制对象的静态和动态特性
    三、过热汽温控制系统典型方案
    四、涉及主设备的改进措施
    五、过热汽温控制系统的整定
    六、淮北二电厂300MW机组过热汽温控制系统
    第十节 再热蒸汽温度控制系统
    一、再热汽温控制的任务
    二、影响再热汽温的因素及控制手段和控制系统
    三、淮北二电厂300MW机组再热汽温控制系统
    （一）燃烧器倾角控制
    （二）微量喷水：
    （三）事故喷水
    （四）站方式
    第十一节 燃烧控制系统
    一、燃烧过程自动控制系统的任务
    二、燃烧过程控制对象的动态特性
    三、燃料量控制系统
    四、送风量控制系统
    五、引风量控制系统
    六、淮北二电厂燃烧控制系统
    一) 燃料量控制系统
    二) 送风量控制系统
    三) 引风量控制（炉膛压力控制）
    四) 一次风控制系统
    五) 辅助二次风挡板及燃料风（周界风）挡板控制
    第十二节 制粉控制
    第十三节 机炉负荷协调控制系统

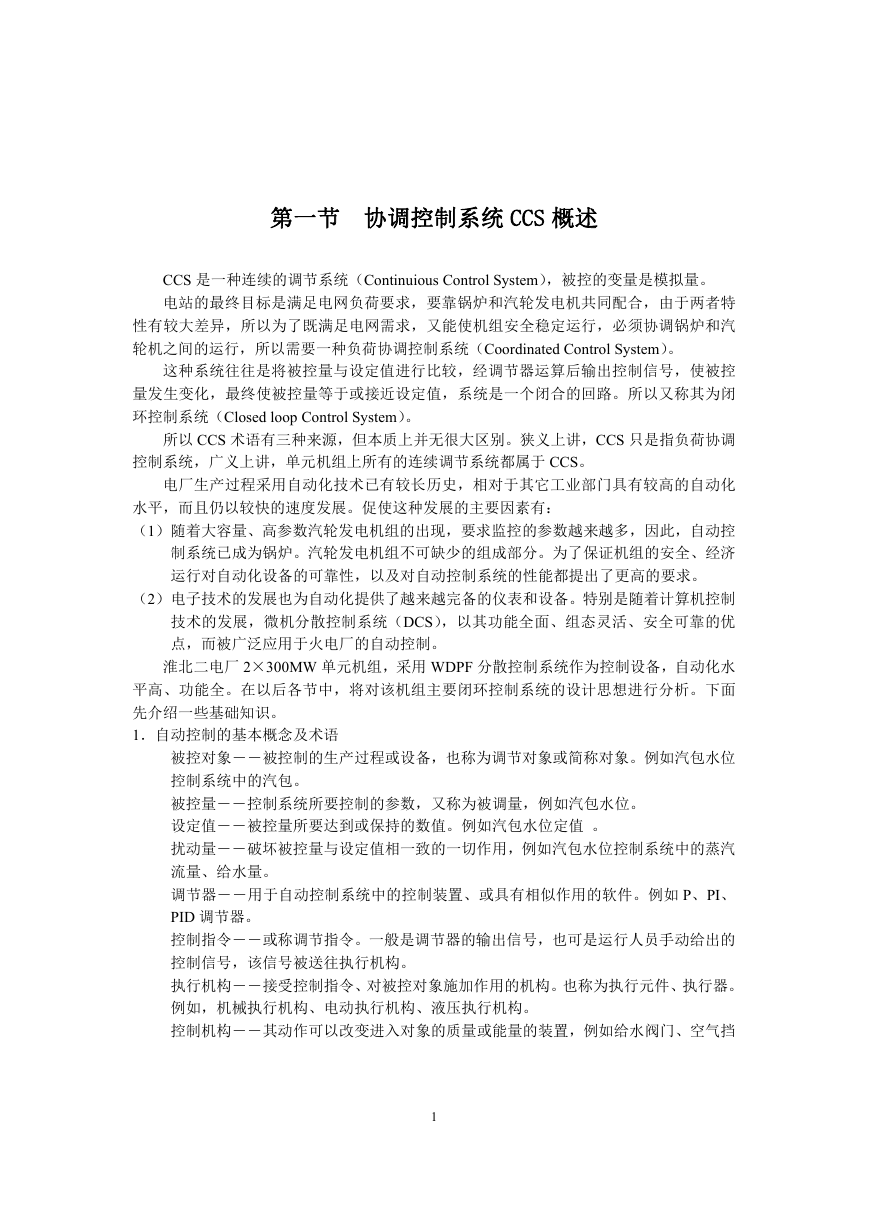

    第一节 协调控制系统 CCS 概述 CCS 是一种连续的调节系统（Continuious Control System），被控的变量是模拟量。 电站的最终目标是满足电网负荷要求，要靠锅炉和汽轮发电机共同配合，由于两者特 性有较大差异，所以为了既满足电网需求，又能使机组安全稳定运行，必须协调锅炉和汽 轮机之间的运行，所以需要一种负荷协调控制系统（Coordinated Control System）。 这种系统往往是将被控量与设定值进行比较，经调节器运算后输出控制信号，使被控 量发生变化，最终使被控量等于或接近设定值，系统是一个闭合的回路。所以又称其为闭 环控制系统（Closed loop Control System）。 所以 CCS 术语有三种来源，但本质上并无很大区别。狭义上讲，CCS 只是指负荷协调 控制系统，广义上讲，单元机组上所有的连续调节系统都属于 CCS。 电厂生产过程采用自动化技术已有较长历史，相对于其它工业部门具有较高的自动化 水平，而且仍以较快的速度发展。促使这种发展的主要因素有： （1）随着大容量、高参数汽轮发电机组的出现，要求监控的参数越来越多，因此，自动控 制系统已成为锅炉。汽轮发电机组不可缺少的组成部分。为了保证机组的安全、经济 运行对自动化设备的可靠性，以及对自动控制系统的性能都提出了更高的要求。 （2）电子技术的发展也为自动化提供了越来越完备的仪表和设备。特别是随着计算机控制 技术的发展，微机分散控制系统（DCS），以其功能全面、组态灵活、安全可靠的优 点，而被广泛应用于火电厂的自动控制。 淮北二电厂 2×300MW 单元机组，采用 WDPF 分散控制系统作为控制设备，自动化水 平高、功能全。在以后各节中，将对该机组主要闭环控制系统的设计思想进行分析。下面 先介绍一些基础知识。 1．自动控制的基本概念及术语 被控对象――被控制的生产过程或设备，也称为调节对象或简称对象。例如汽包水位 控制系统中的汽包。 被控量――控制系统所要控制的参数，又称为被调量，例如汽包水位。 设定值――被控量所要达到或保持的数值。例如汽包水位定值 。 扰动量――破坏被控量与设定值相一致的一切作用，例如汽包水位控制系统中的蒸汽 流量、给水量。 调节器――用于自动控制系统中的控制装置、或具有相似作用的软件。例如 P、PI、 PID 调节器。 控制指令――或称调节指令。一般是调节器的输出信号，也可是运行人员手动给出的 控制信号，该信号被送往执行机构。 执行机构――接受控制指令、对被控对象施加作用的机构。也称为执行元件、执行器。 例如，机械执行机构、电动执行机构、液压执行机构。 控制机构――其动作可以改变进入对象的质量或能量的装置，例如给水阀门、空气挡 1

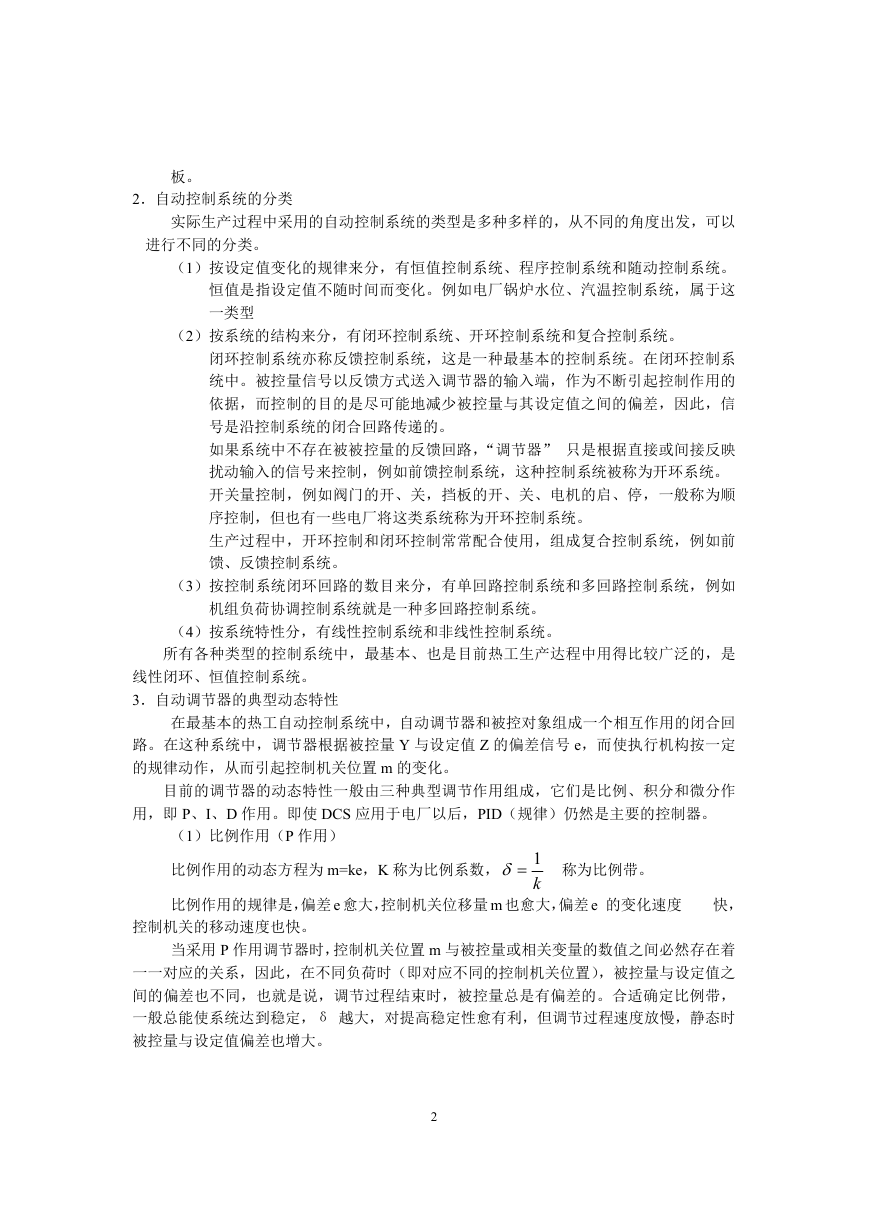

    板。 2．自动控制系统的分类 实际生产过程中采用的自动控制系统的类型是多种多样的，从不同的角度出发，可以 进行不同的分类。 （1）按设定值变化的规律来分，有恒值控制系统、程序控制系统和随动控制系统。 恒值是指设定值不随时间而变化。例如电厂锅炉水位、汽温控制系统，属于这 一类型 （2）按系统的结构来分，有闭环控制系统、开环控制系统和复合控制系统。 闭环控制系统亦称反馈控制系统，这是一种最基本的控制系统。在闭环控制系 统中。被控量信号以反馈方式送入调节器的输入端，作为不断引起控制作用的 依据，而控制的目的是尽可能地减少被控量与其设定值之间的偏差，因此，信 号是沿控制系统的闭合回路传递的。 如果系统中不存在被被控量的反馈回路，“调节器” 只是根据直接或间接反映 扰动输入的信号来控制，例如前馈控制系统，这种控制系统被称为开环系统。 开关量控制，例如阀门的开、关，挡板的开、关、电机的启、停，一般称为顺 序控制，但也有一些电厂将这类系统称为开环控制系统。 生产过程中，开环控制和闭环控制常常配合使用，组成复合控制系统，例如前 馈、反馈控制系统。 （3）按控制系统闭环回路的数目来分，有单回路控制系统和多回路控制系统，例如 机组负荷协调控制系统就是一种多回路控制系统。 （4）按系统特性分，有线性控制系统和非线性控制系统。 所有各种类型的控制系统中，最基本、也是目前热工生产达程中用得比较广泛的，是 线性闭环、恒值控制系统。 3．自动调节器的典型动态特性 在最基本的热工自动控制系统中，自动调节器和被控对象组成一个相互作用的闭合回 路。在这种系统中，调节器根据被控量 Y 与设定值 Z 的偏差信号 e，而使执行机构按一定 的规律动作，从而引起控制机关位置 m 的变化。 目前的调节器的动态特性一般由三种典型调节作用组成，它们是比例、积分和微分作 用，即 P、I、D 作用。即使 DCS 应用于电厂以后，PID（规律）仍然是主要的控制器。 （1）比例作用（P 作用） 比例作用的动态方程为 m=ke，K 称为比例系数， 1 k 称为比例带。 比例作用的规律是，偏差 e 愈大，控制机关位移量 m 也愈大，偏差 e 的变化速度 快， 控制机关的移动速度也快。 当采用 P 作用调节器时，控制机关位置 m 与被控量或相关变量的数值之间必然存在着 一一对应的关系，因此，在不同负荷时（即对应不同的控制机关位置），被控量与设定值之 间的偏差也不同，也就是说，调节过程结束时，被控量总是有偏差的。合适确定比例带， 一般总能使系统达到稳定，δ 越大，对提高稳定性愈有利，但调节过程速度放慢，静态时 被控量与设定值偏差也增大。 2

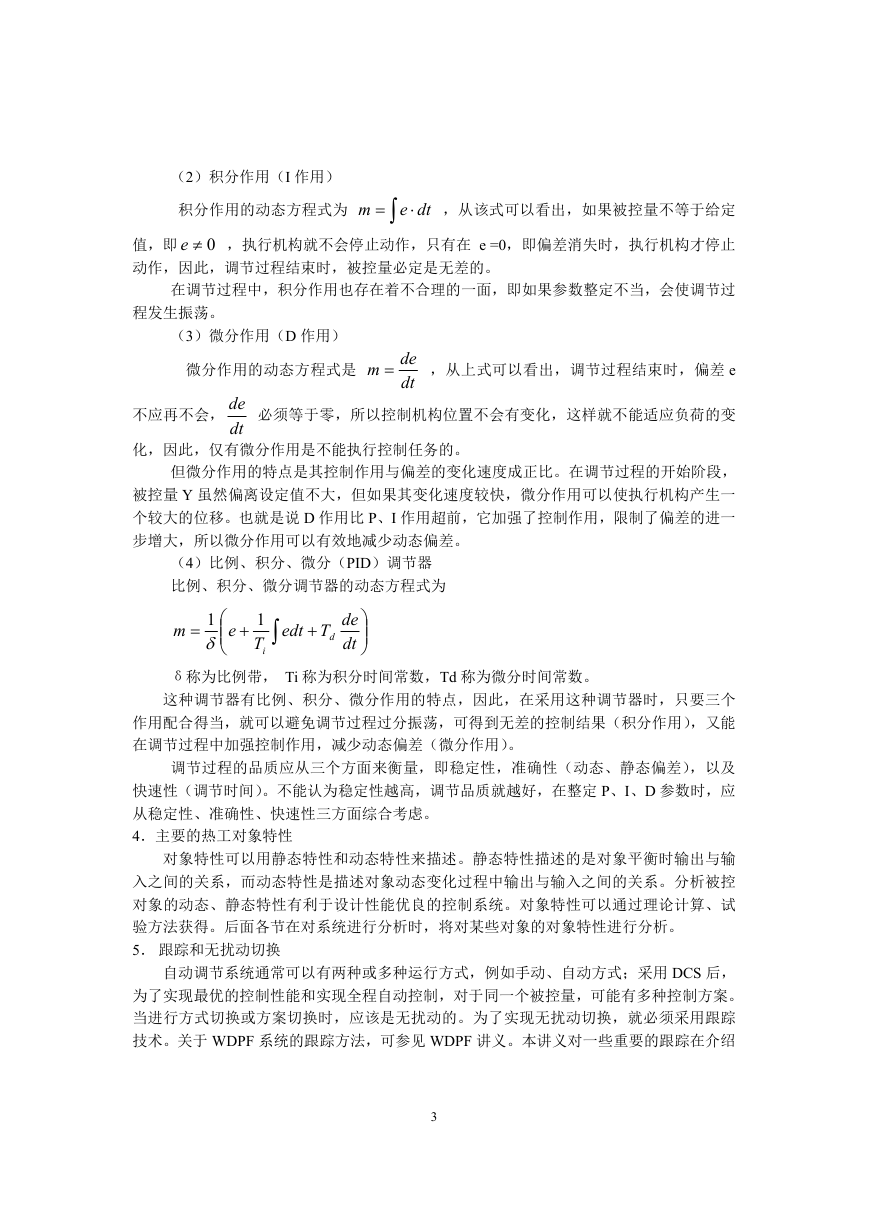

    （2）积分作用（I 作用） 积分作用的动态方程式为 m    e dt ，从该式可以看出，如果被控量不等于给定 值，即 0e 动作，因此，调节过程结束时，被控量必定是无差的。 ，执行机构就不会停止动作，只有在 e =0，即偏差消失时，执行机构才停止 在调节过程中，积分作用也存在着不合理的一面，即如果参数整定不当，会使调节过 程发生振荡。 （3）微分作用（D 作用） 微分作用的动态方程式是 不应再不会， de dt m  de dt ，从上式可以看出，调节过程结束时，偏差 e 必须等于零，所以控制机构位置不会有变化，这样就不能适应负荷的变 化，因此，仅有微分作用是不能执行控制任务的。 但微分作用的特点是其控制作用与偏差的变化速度成正比。在调节过程的开始阶段， 被控量 Y 虽然偏离设定值不大，但如果其变化速度较快，微分作用可以使执行机构产生一 个较大的位移。也就是说 D 作用比 P、I 作用超前，它加强了控制作用，限制了偏差的进一 步增大，所以微分作用可以有效地减少动态偏差。 （4）比例、积分、微分（PID）调节器 比例、积分、微分调节器的动态方程式为 m  1     e  1 T i  edt  T d de dt    δ称为比例带， Ti 称为积分时间常数，Td 称为微分时间常数。 这种调节器有比例、积分、微分作用的特点，因此，在采用这种调节器时，只要三个 作用配合得当，就可以避免调节过程过分振荡，可得到无差的控制结果（积分作用），又能 在调节过程中加强控制作用，减少动态偏差（微分作用）。 调节过程的品质应从三个方面来衡量，即稳定性，准确性（动态、静态偏差），以及 快速性（调节时间）。不能认为稳定性越高，调节品质就越好，在整定 P、I、D 参数时，应 从稳定性、准确性、快速性三方面综合考虑。 4．主要的热工对象特性 对象特性可以用静态特性和动态特性来描述。静态特性描述的是对象平衡时输出与输 入之间的关系，而动态特性是描述对象动态变化过程中输出与输入之间的关系。分析被控 对象的动态、静态特性有利于设计性能优良的控制系统。对象特性可以通过理论计算、试 验方法获得。后面各节在对系统进行分析时，将对某些对象的对象特性进行分析。 5． 跟踪和无扰动切换 自动调节系统通常可以有两种或多种运行方式，例如手动、自动方式；采用 DCS 后， 为了实现最优的控制性能和实现全程自动控制，对于同一个被控量，可能有多种控制方案。 当进行方式切换或方案切换时，应该是无扰动的。为了实现无扰动切换，就必须采用跟踪 技术。关于 WDPF 系统的跟踪方法，可参见 WDPF 讲义。本讲义对一些重要的跟踪在介绍 3
    有关系统时也将进行分析。 6．提高 CCS 可靠性及控制性能的措施 （1）为了提高测量信号的可靠性，除了在计算机硬件上采取必要措施（如提高 转换精度、采用抗干扰措施等）外，还用软件对测量进行处理。例如（质量检查、双测 量处理、三测量处理） （2）MRE ，切手动。在出现影响投入自动的信号后，为了安全起见，应将系统 强切到手动方式。 （3）PLW ，优先降。当出现某些异常或特殊情况时，将不再采用正常的控制信 号，而是自动地降低控制输出。 （4）PRA， 优先增。与 PLW 相似，但，是增加控制输出。 （5）BI， 闭锁增。负荷协调控制系统中采用的一种功能。当某一被调量，例 如燃料量，跟不上燃料量需求指令的变化，且差距越来越大时，则闭锁机组负荷指令的增 加。详细描述请参见负荷协调控制系统一节。 （6）BD ， 闭锁减。与 BI 相反。 （7）RU、RD， 迫升/迫降。负荷协调控制系统在出现异常时的一种升/降负荷的 行为。 低负荷。 （8）RB， 快速减负荷。在出现主要辅机跳闸时，负荷协调控制系统自动快速降 （9）为了均衡负荷和实现无扰切换，对于多执行机构，采用平衡回路 7．淮北二厂 CCS 所涉及的过程控制系统 由 WDPF 实现，包括下列控制策略 （1）凝汽器热井水位控制 9 号 DPU （2）除氧器水位控制系统 7 号 DPU （3）除氧器压力控制 12 号 DPU （4）汽包水位控制（又称为给水控制） 7 号 DPU 10 号 DPU （5）过热蒸汽温度控制系统 （6）再热蒸汽温度控制系统 10 号 DPU 2 号 DPU （7）燃料量控制 4 号 DPU （8）送风量控制（氧量控制） （9）引风量控制（炉膛负压控制） 5 号 DPU （10）二次风挡板控制（二次风箱与炉膛间的差压控制）4 号 DPU （11）一次风压控制 （12）燃油控制 （13）制粉系统控制，包括 4 号 DPU 4 号 DPU 磨入口负压控制（－300～－500Pa）1 号 DPU 磨出口温度控制（100～105℃） 1 号 DPU （14）其它子系统 (15) 在上述子系统的基础上，是机组负荷协调控制控制系统 14 号 DPU 4

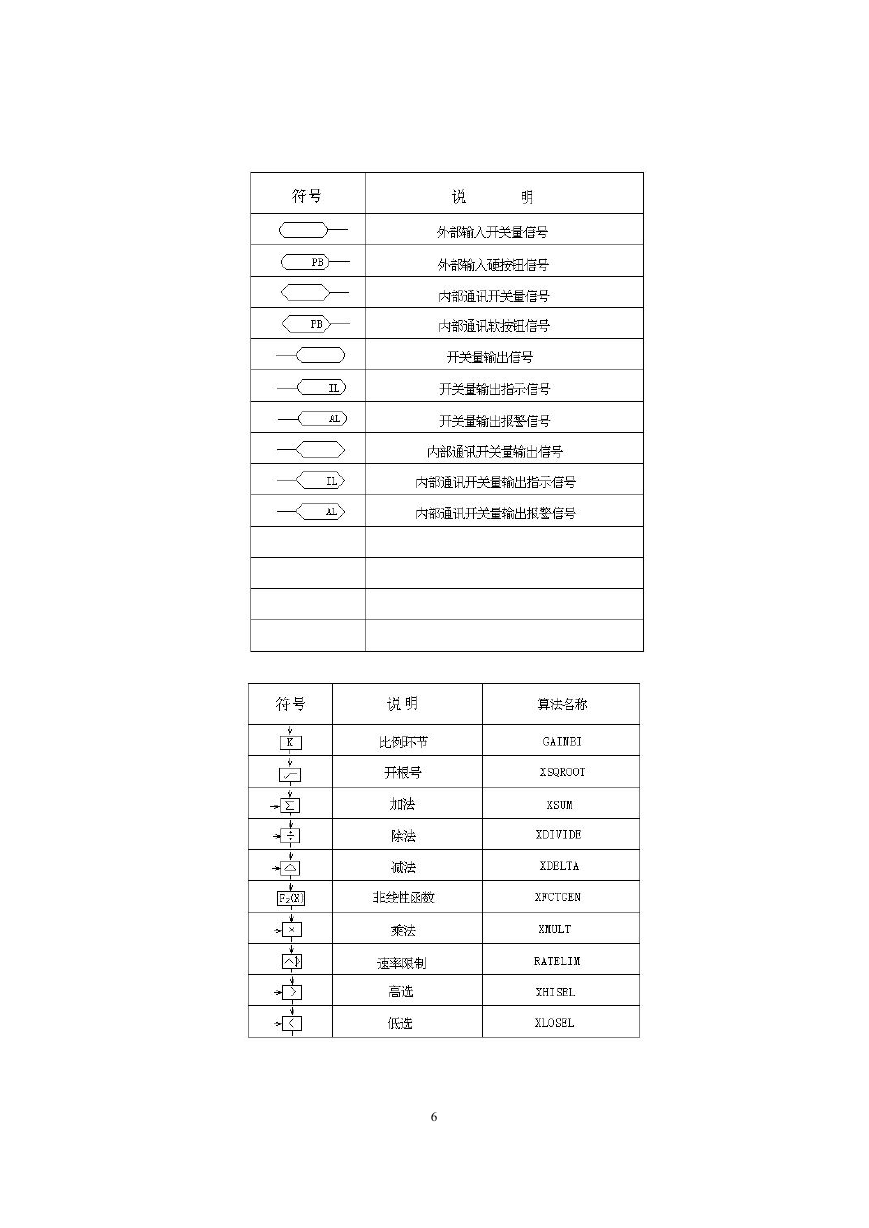

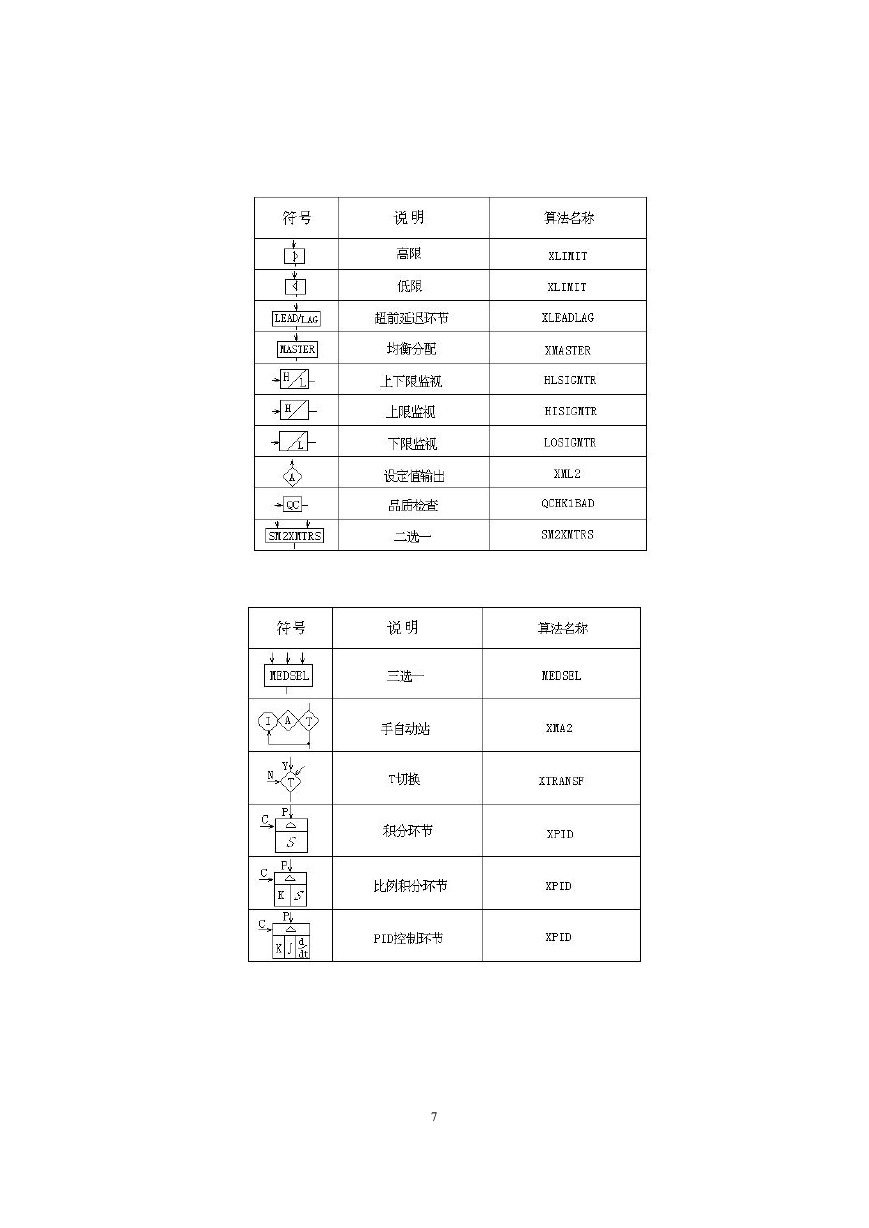

    8．SAMA 图 CCS 用 SAMA 图来描述控制策略。以下是 CCS SAMA 图图例。 5
    6
    7

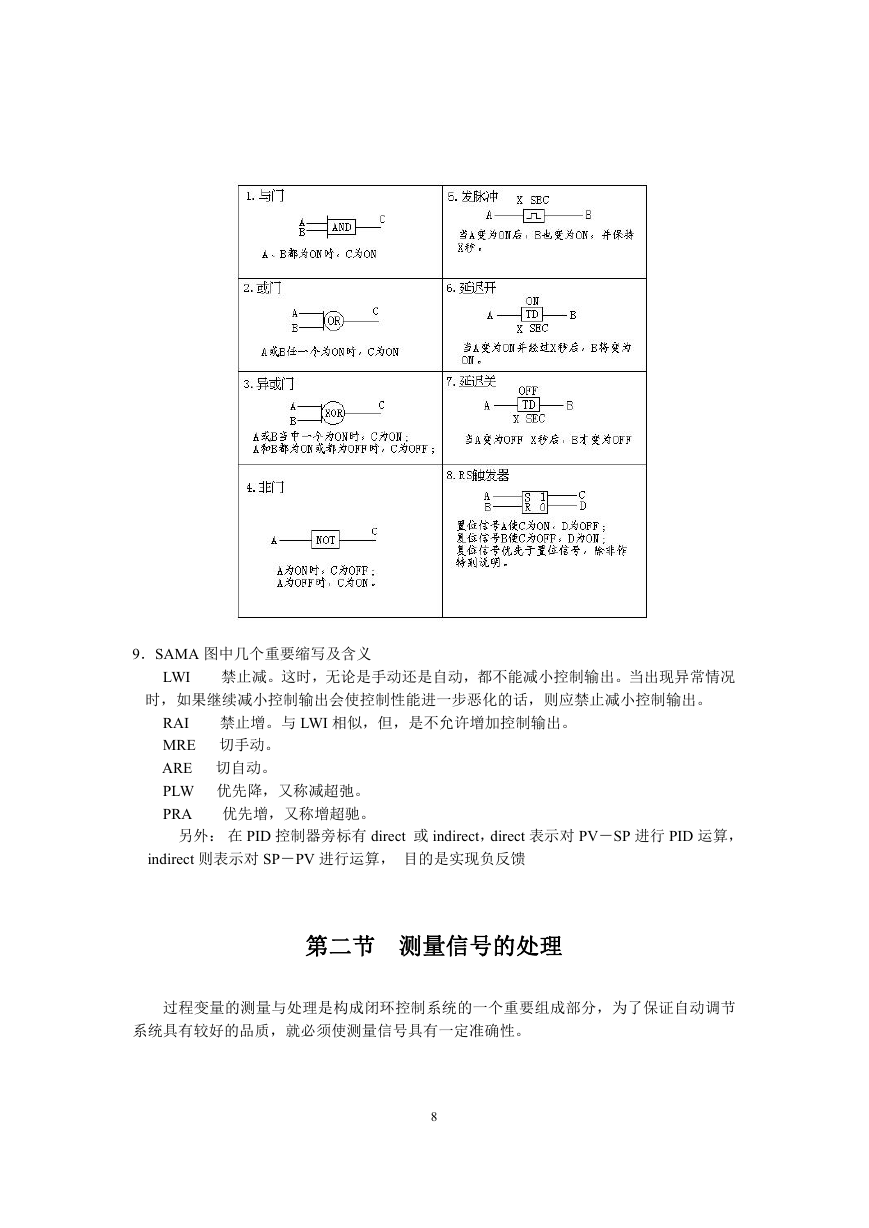

    9．SAMA 图中几个重要缩写及含义 LWI 禁止减。这时，无论是手动还是自动，都不能减小控制输出。当出现异常情况 时，如果继续减小控制输出会使控制性能进一步恶化的话，则应禁止减小控制输出。 禁止增。与 LWI 相似，但，是不允许增加控制输出。 RAI MRE 切手动。 ARE 切自动。 PLW 优先降，又称减超弛。 PRA 优先增，又称增超驰。 另外： 在 PID 控制器旁标有 direct 或 indirect，direct 表示对 PV－SP 进行 PID 运算， indirect 则表示对 SP－PV 进行运算， 目的是实现负反馈 第二节 测量信号的处理 过程变量的测量与处理是构成闭环控制系统的一个重要组成部分，为了保证自动调节 系统具有较好的品质，就必须使测量信号具有一定准确性。 8
