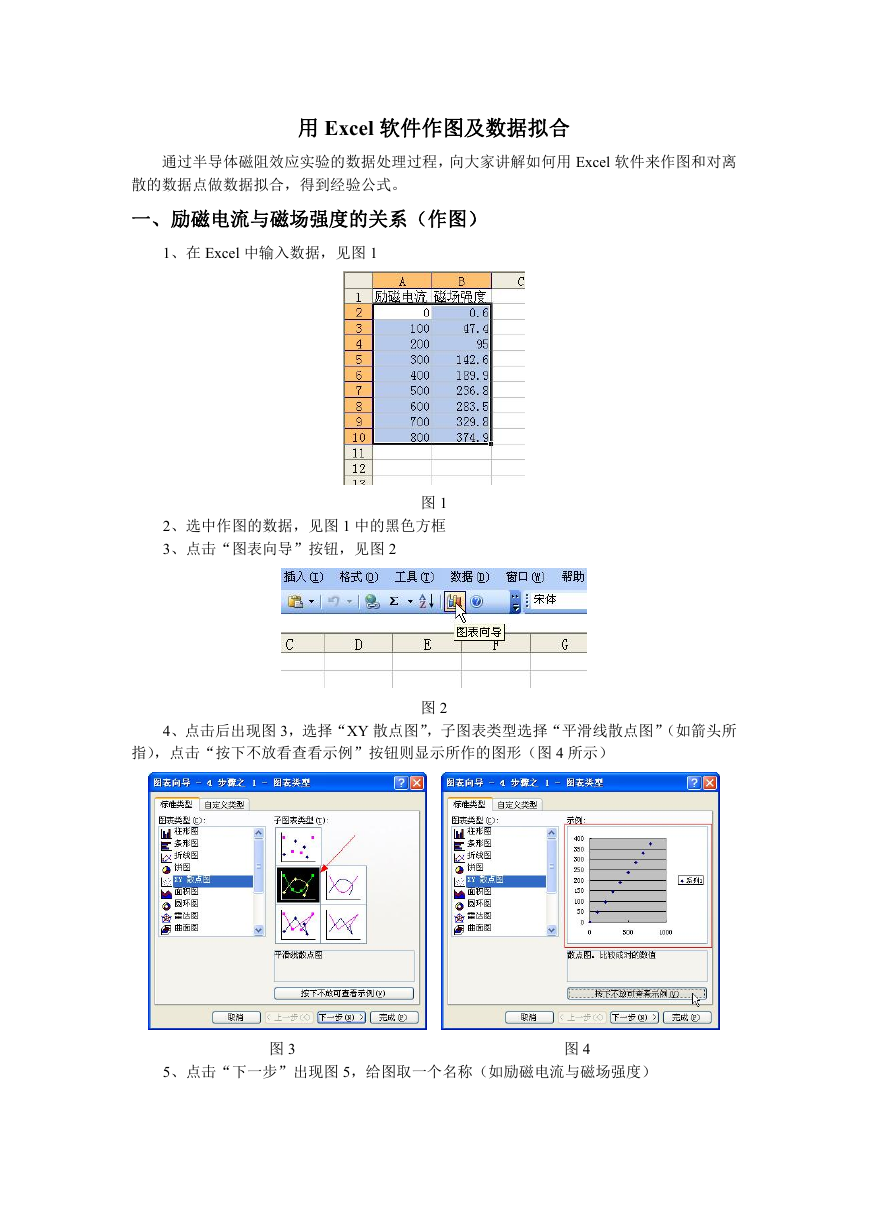

    用 Excel 软件作图及数据拟合 通过半导体磁阻效应实验的数据处理过程，向大家讲解如何用 Excel 软件来作图和对离 散的数据点做数据拟合，得到经验公式。 一、励磁电流与磁场强度的关系（作图） 1、在 Excel 中输入数据，见图 1 图 1 2、选中作图的数据，见图 1 中的黑色方框 3、点击“图表向导”按钮，见图 2 4、点击后出现图 3，选择“XY 散点图”，子图表类型选择“平滑线散点图”（如箭头所 指），点击“按下不放看查看示例”按钮则显示所作的图形（图 4 所示） 图 2 图 3 图 4 5、点击“下一步”出现图 5，给图取一个名称（如励磁电流与磁场强度）

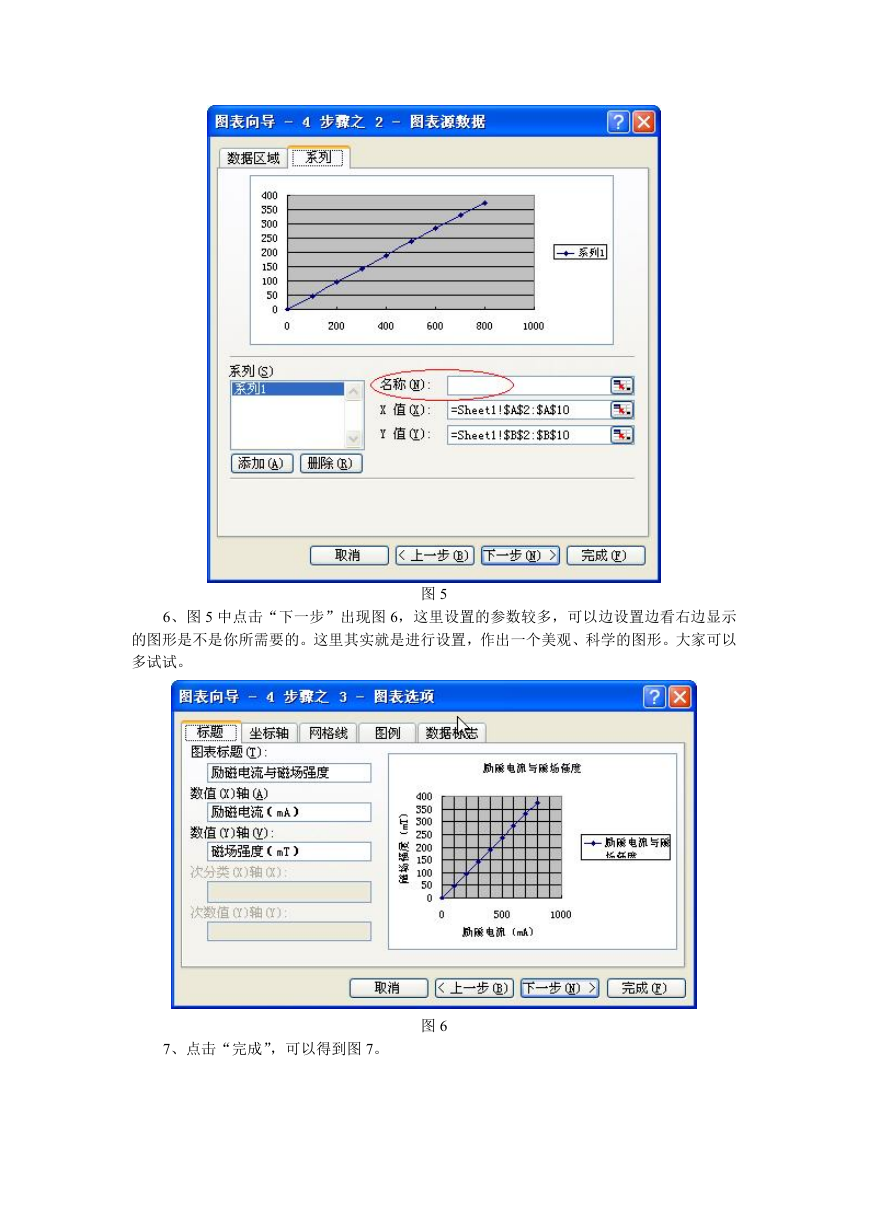

    6、图 5 中点击“下一步”出现图 6，这里设置的参数较多，可以边设置边看右边显示 的图形是不是你所需要的。这里其实就是进行设置，作出一个美观、科学的图形。大家可以 多试试。 图 5 7、点击“完成”，可以得到图 7。 图 6

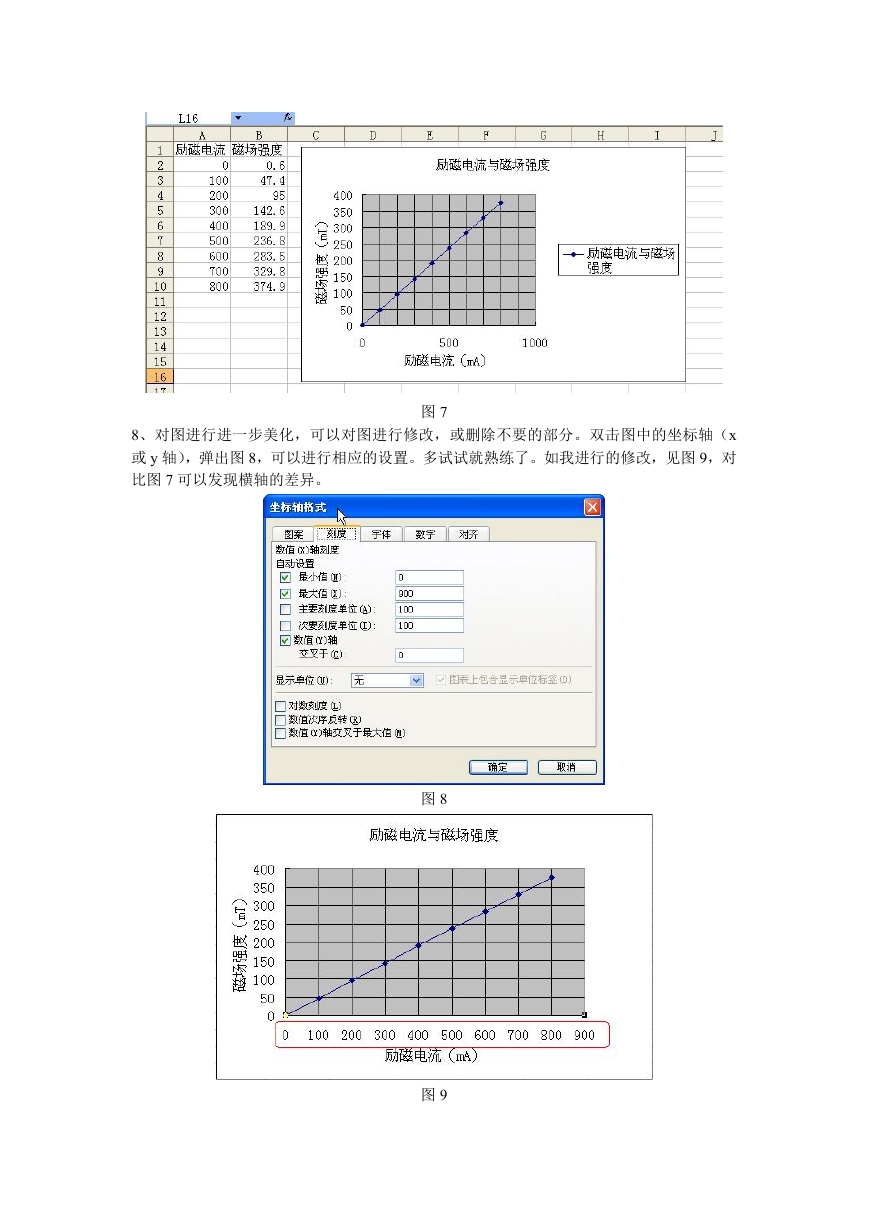

    8、对图进行进一步美化，可以对图进行修改，或删除不要的部分。双击图中的坐标轴（x 或 y 轴），弹出图 8，可以进行相应的设置。多试试就熟练了。如我进行的修改，见图 9，对 比图 7 可以发现横轴的差异。 图 7 图 8 图 9

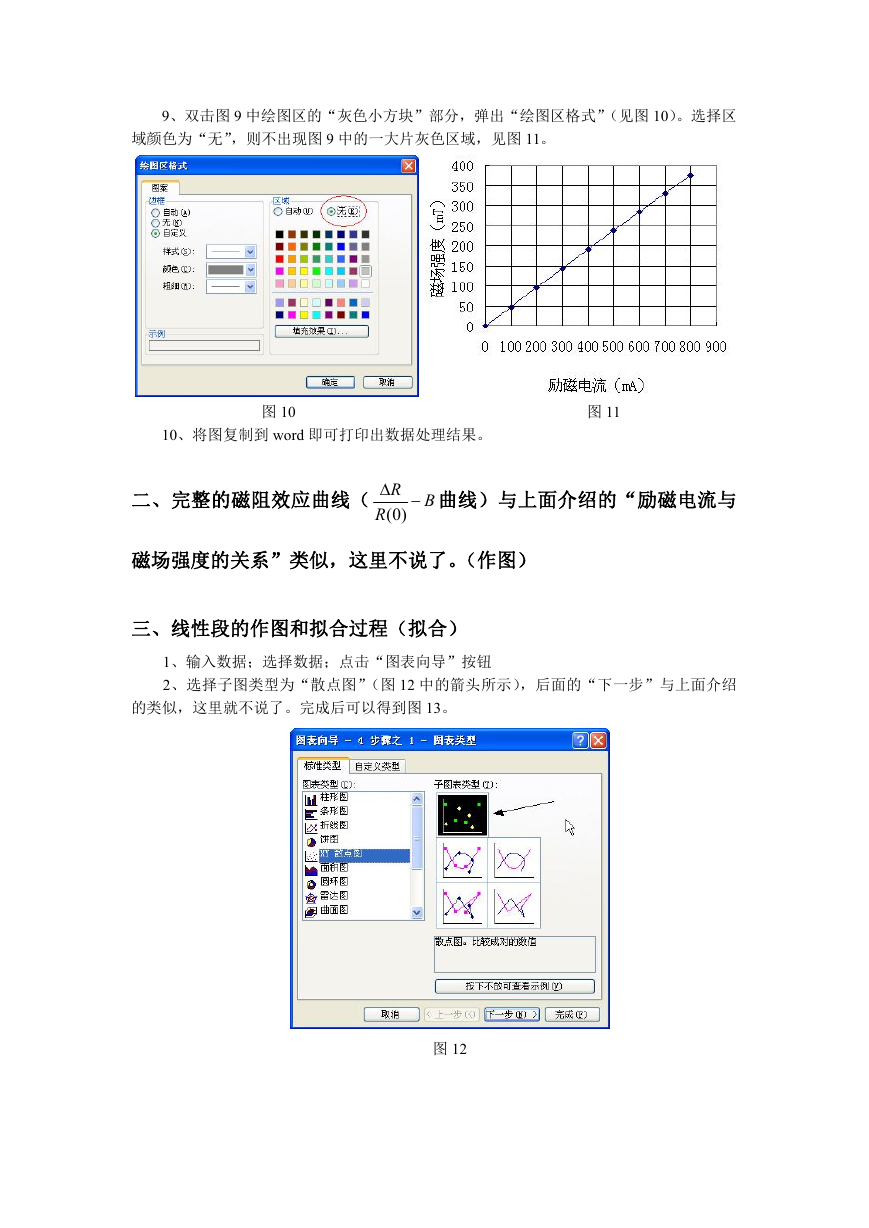

    9、双击图 9 中绘图区的“灰色小方块”部分，弹出“绘图区格式”（见图 10）。选择区 域颜色为“无”，则不出现图 9 中的一大片灰色区域，见图 11。 图 10 图 11 10、将图复制到 word 即可打印出数据处理结果。 二、完整的磁阻效应曲线（ R  (0) R  曲线）与上面介绍的“励磁电流与 B 磁场强度的关系”类似，这里不说了。（作图） 三、线性段的作图和拟合过程（拟合） 1、输入数据；选择数据；点击“图表向导”按钮 2、选择子图类型为“散点图”（图 12 中的箭头所示），后面的“下一步”与上面介绍 的类似，这里就不说了。完成后可以得到图 13。 图 12

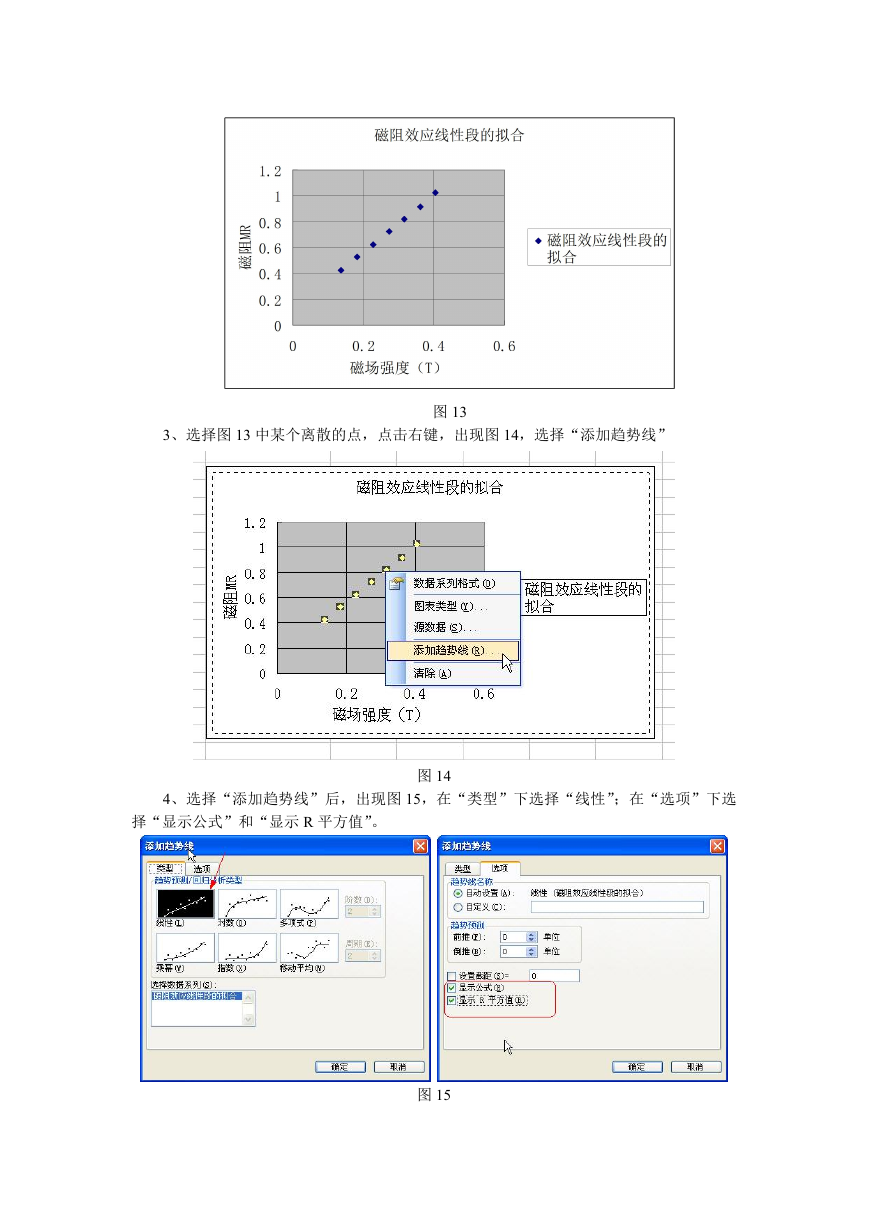

    3、选择图 13 中某个离散的点，点击右键，出现图 14，选择“添加趋势线” 图 13 4、选择“添加趋势线”后，出现图 15，在“类型”下选择“线性”；在“选项”下选 择“显示公式”和“显示 R 平方值”。 图 14 图 15

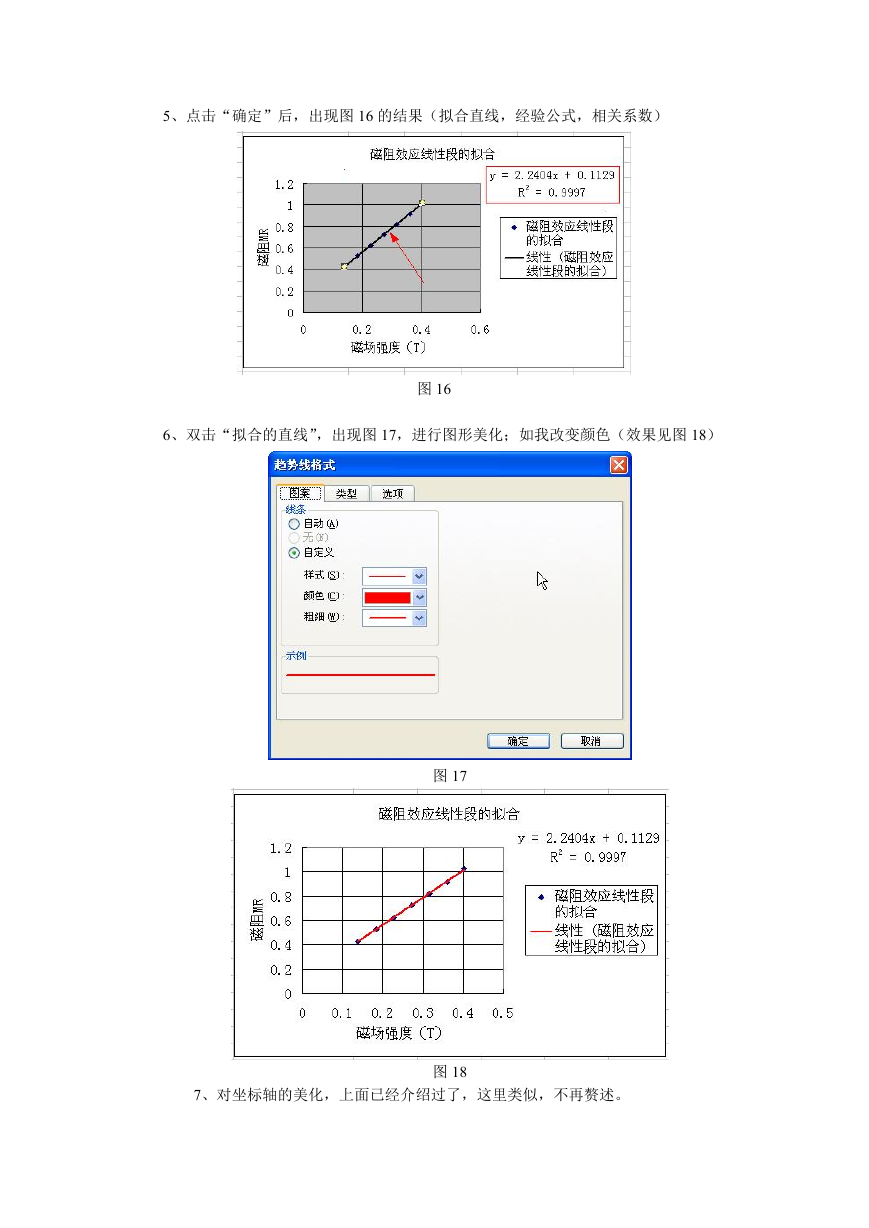

    5、点击“确定”后，出现图 16 的结果（拟合直线，经验公式，相关系数） 图 16 6、双击“拟合的直线”，出现图 17，进行图形美化；如我改变颜色（效果见图 18） 图 17 7、对坐标轴的美化，上面已经介绍过了，这里类似，不再赘述。 图 18

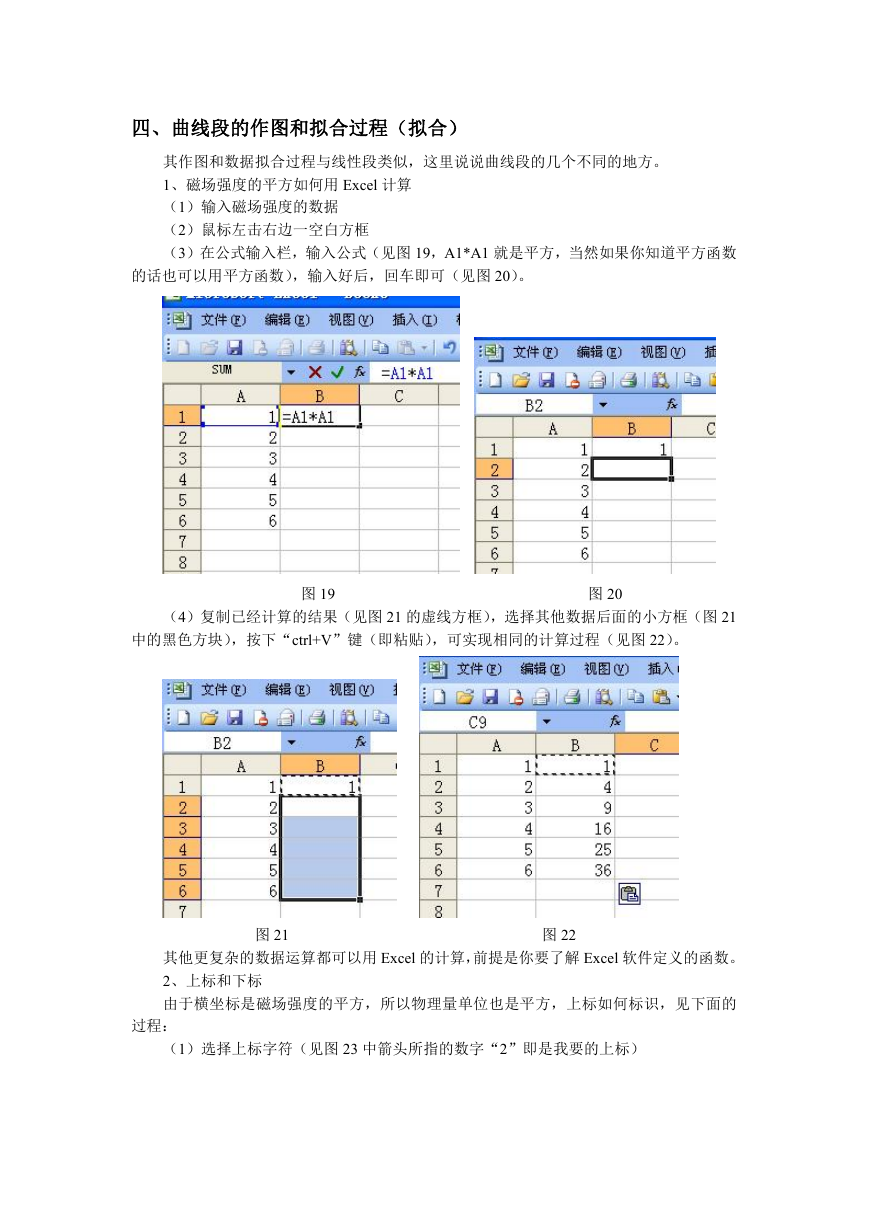

    四、曲线段的作图和拟合过程（拟合） 其作图和数据拟合过程与线性段类似，这里说说曲线段的几个不同的地方。 1、磁场强度的平方如何用 Excel 计算 （1）输入磁场强度的数据 （2）鼠标左击右边一空白方框 （3）在公式输入栏，输入公式（见图 19，A1*A1 就是平方，当然如果你知道平方函数 的话也可以用平方函数），输入好后，回车即可（见图 20）。 图 19 图 20 （4）复制已经计算的结果（见图 21 的虚线方框），选择其他数据后面的小方框（图 21 中的黑色方块），按下“ctrl+V”键（即粘贴），可实现相同的计算过程（见图 22）。 图 21 图 22 其他更复杂的数据运算都可以用 Excel 的计算，前提是你要了解 Excel 软件定义的函数。 2、上标和下标 由于横坐标是磁场强度的平方，所以物理量单位也是平方，上标如何标识，见下面的 过程： （1）选择上标字符（见图 23 中箭头所指的数字“2”即是我要的上标）

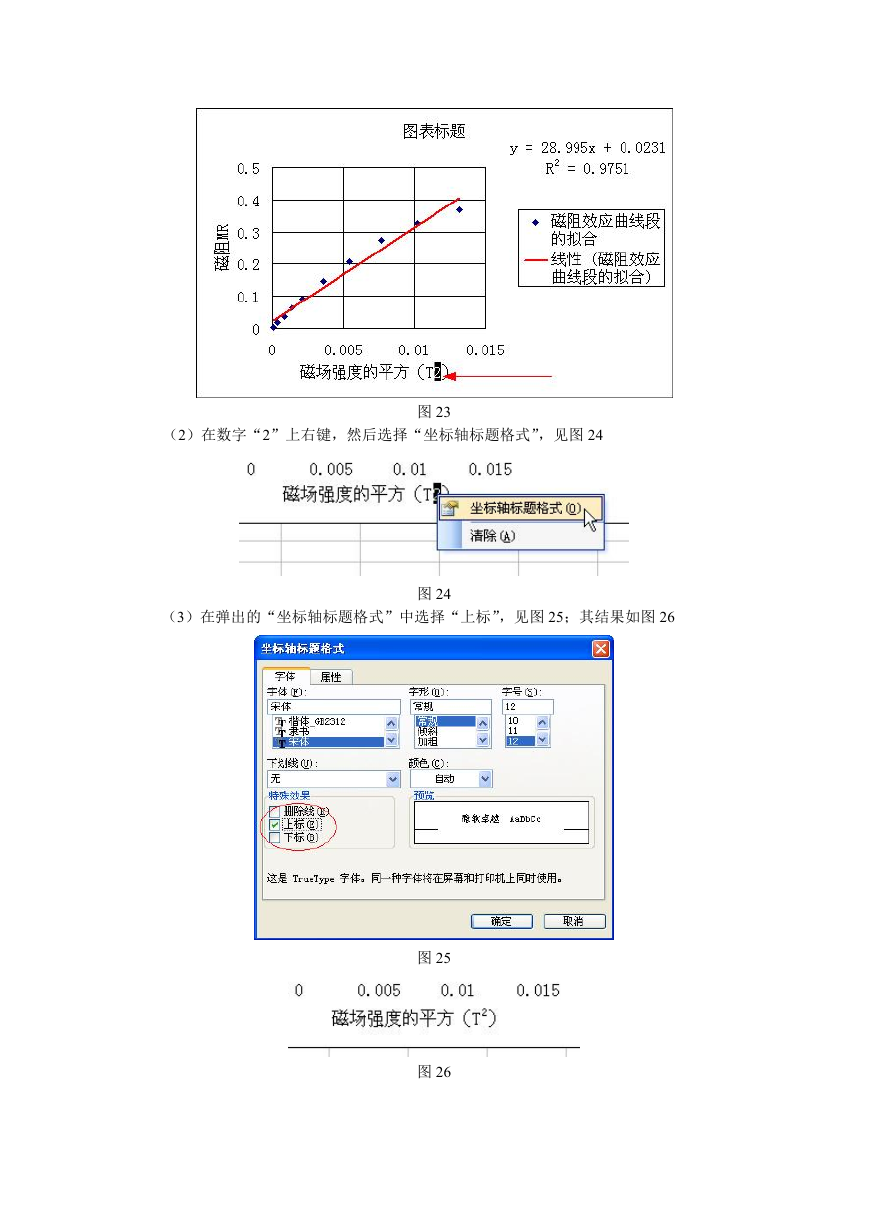

    （2）在数字“2”上右键，然后选择“坐标轴标题格式”，见图 24 图 23 （3）在弹出的“坐标轴标题格式”中选择“上标”，见图 25；其结果如图 26 图 24 图 25 图 26
