华为P10Plus 原厂图 维修流程图 不识SD卡.pdf

第1页 / 共1页
资料共1页,全文预览结束

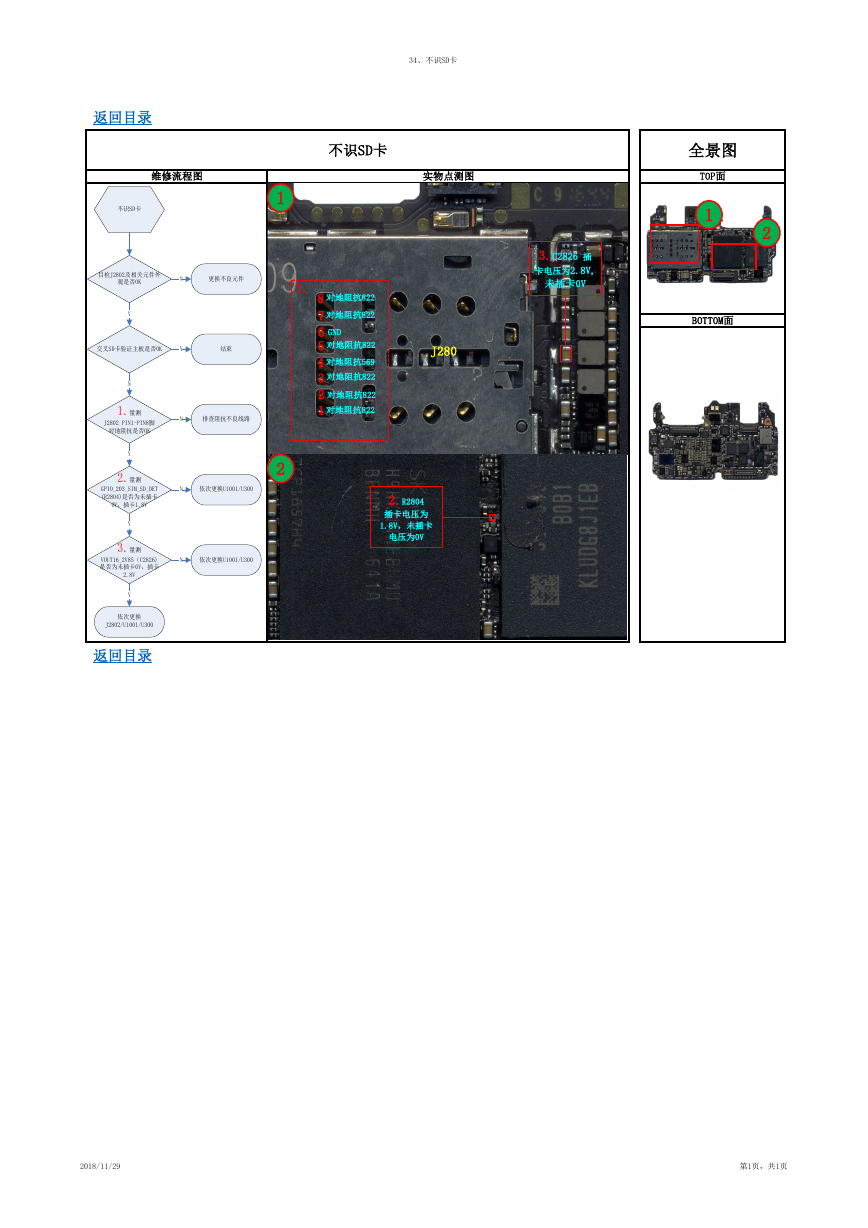

全景图 TOP面 1 2 BOTTOM面 3.C2826 插 卡电压为2.8V, 未插卡0V 34、不识SD卡 返回目录 维修流程图 实物点测图 不识SD卡 1 2 不识SD卡 目检J2802及相关元件外 观是否OK N 更换不良元件 Y 交叉SD卡验证主板是否OK Y 结束 N 排查阻抗不良线路 N 依次更换U1001/U300 N 1.量测 J2802 PIN1-PIN8脚 对地阻抗是否OK Y 2.量测 GPIO_203_SIM_SD_DET (R2804)是否为未插卡 0V,插卡1.8V Y 3.量测 VOUT16_2V85(C2826) 是否为未插卡0V,插卡 N 依次更换U1001/U300 2.8V Y 依次更换 J2802/U1001/U300 返回目录 1. 8 7 6 5 4 3 2 1 对地阻抗822 对地阻抗822 GND 对地阻抗822 对地阻抗569 对地阻抗822 对地阻抗822 对地阻抗822 J280 2.R2804 插卡电压为 1.8V,未插卡 电压为0V 2018/11/29 第1页,共1页
