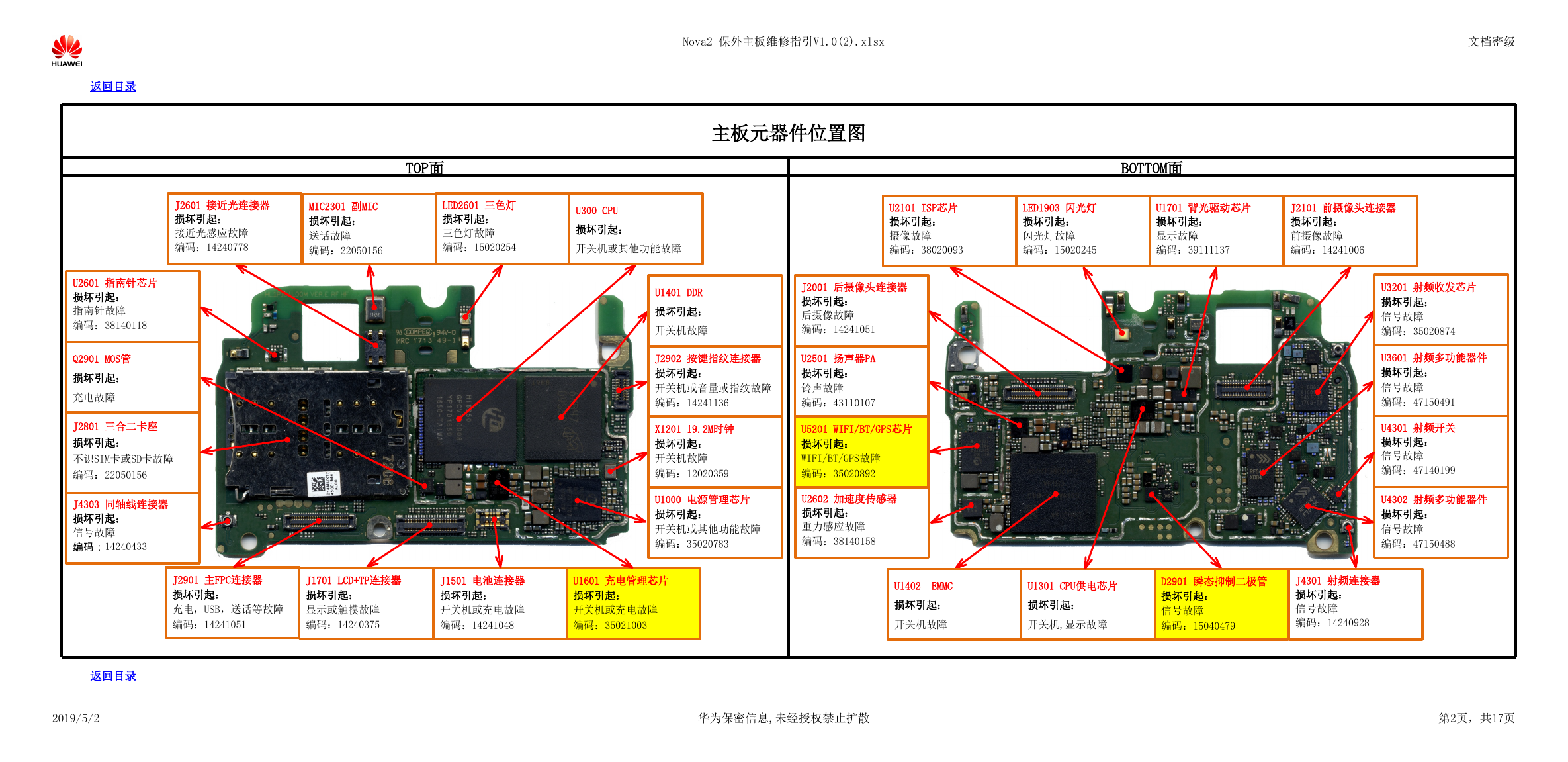

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 TOP面 BOTTOM面 主板元器件位置图 J2601 接近光连接器 损坏引起： 接近光感应故障 编码：14240778 MIC2301 副MIC 损坏引起： 送话故障 编码：22050156 LED2601 三色灯 损坏引起： 三色灯故障 编码：15020254 U300 CPU 损坏引起： 开关机或其他功能故障 U2101 ISP芯片 损坏引起： 摄像故障 编码：38020093 LED1903 闪光灯 损坏引起： 闪光灯故障 编码：15020245 U1701 背光驱动芯片 损坏引起： 显示故障 编码：39111137 J2101 前摄像头连接器 损坏引起： 前摄像故障 编码：14241006 U1401 DDR 损坏引起： 开关机故障 J2001 后摄像头连接器 损坏引起： 后摄像故障 编码：14241051 J2902 按键指纹连接器 损坏引起： 开关机或音量或指纹故障 编码：14241136 U2501 扬声器PA 损坏引起： 铃声故障 编码：43110107 X1201 19.2M时钟 损坏引起： 开关机故障 编码：12020359 U1000 电源管理芯片 损坏引起： 开关机或其他功能故障 编码：35020783 U5201 WIFI/BT/GPS芯片 损坏引起： WIFI/BT/GPS故障 编码：35020892 U2602 加速度传感器 损坏引起： 重力感应故障 编码：38140158 U3201 射频收发芯片 损坏引起： 信号故障 编码：35020874 U3601 射频多功能器件 损坏引起： 信号故障 编码：47150491 U4301 射频开关 损坏引起： 信号故障 编码：47140199 U4302 射频多功能器件 损坏引起： 信号故障 编码：47150488 返回目录 U2601 指南针芯片 损坏引起： 指南针故障 编码：38140118 Q2901 MOS管 损坏引起： 充电故障 J2801 三合二卡座 损坏引起： 不识SIM卡或SD卡故障 编码：22050156 J4303 同轴线连接器 损坏引起： 信号故障 编码：14240433 J2901 主FPC连接器 损坏引起： 充电，USB，送话等故障 编码：14241051 J1701 LCD+TP连接器 损坏引起： 显示或触摸故障 编码：14240375 J1501 电池连接器 损坏引起： 开关机或充电故障 编码：14241048 U1601 充电管理芯片 损坏引起： 开关机或充电故障 编码：35021003 U1402 EMMC 损坏引起： 开关机故障 U1301 CPU供电芯片 损坏引起： 开关机,显示故障 D2901 瞬态抑制二极管 损坏引起： 信号故障 编码：15040479 J4301 射频连接器 损坏引起： 信号故障 编码：14240928 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第2页，共17页
