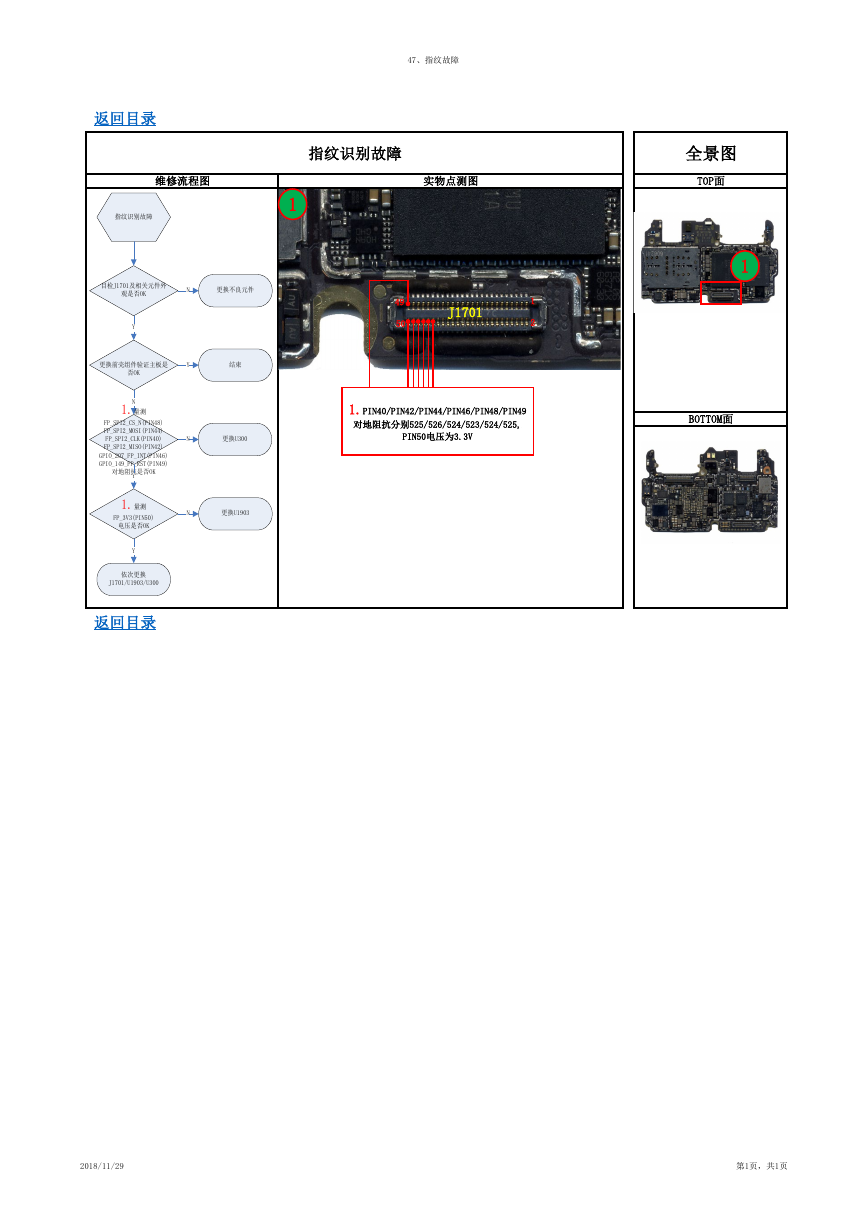

47、指纹故障 返回目录 指纹识别故障 维修流程图 实物点测图 指纹识别故障 1 全景图 TOP面 1 49 50 J1701 1 2 1.PIN40/PIN42/PIN44/PIN46/PIN48/PIN49 对地阻抗分别525/526/524/523/524/525, PIN50电压为3.3V BOTTOM面 目检J1701及相关元件外 观是否OK N 更换不良元件 Y 更换前壳组件验证主板是 Y 结束 N N 更换U300 更换U1903 否OK N 1.量测 FP_SPI2_CS_N(PIN48) FP_SPI2_MOSI(PIN44) FP_SPI2_CLK(PIN40) FP_SPI2_MISO(PIN42) GPIO_207_FP_INT(PIN46) GPIO_149_FP_RST(PIN49) 对地阻抗是否OK Y 1.量测 FP_3V3(PIN50) 电压是否OK Y 依次更换 J1701/U1903/U300 返回目录 2018/11/29 第1页，共1页
