5．集成运算放大器输入级一般采用( )。

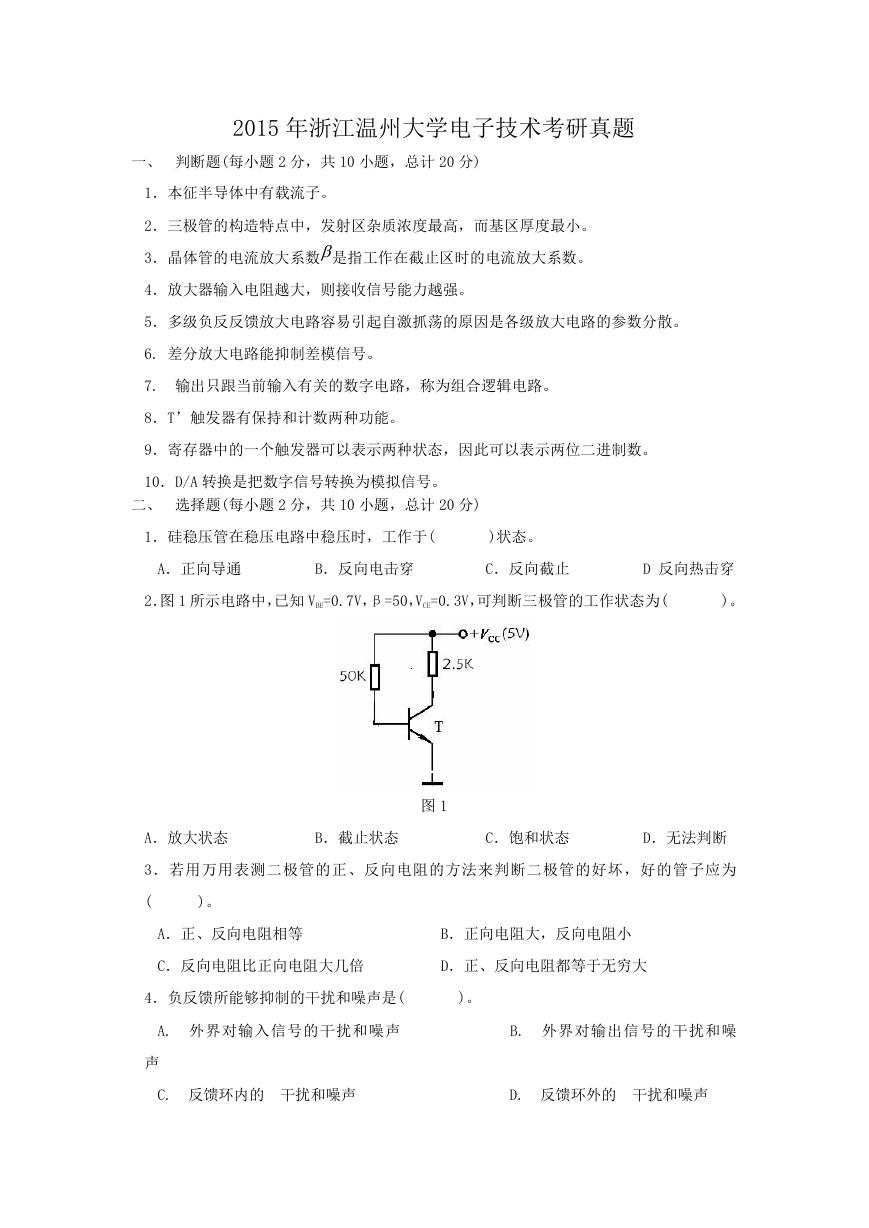

2015 年浙江温州大学电子技术考研真题一、判断题(每小题 2 分，共 10 小题，总计 20 分) 1．本征半导体中有载流子。 2．三极管的构造特点中，发射区杂质浓度最高，而基区厚度最小。 3．晶体管的电流放大系数是指工作在截止区时的电流放大系数。 4．放大器输入电阻越大，则接收信号能力越强。 5．多级负反反馈放大电路容易引起自激抓荡的原因是各级放大电路的参数分散。 6. 差分放大电路能抑制差模信号。 7. 输出只跟当前输入有关的数字电路，称为组合逻辑电路。 8．T’触发器有保持和计数两种功能。 9．寄存器中的一个触发器可以表示两种状态，因此可以表示两位二进制数。 10．D/A 转换是把数字信号转换为模拟信号。二、选择题(每小题 2 分，共 10 小题，总计 20 分) 1．硅稳压管在稳压电路中稳压时，工作于( )状态。 A．正向导通 B．反向电击穿 C．反向截止 D 反向热击穿 2．图 1 所示电路中，已知 VBE=0.7V，β=50，VCE=0.3V，可判断三极管的工作状态为( )。图 1 A．放大状态 B．截止状态 C．饱和状态 D．无法判断 3．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为 ( )。 A．正、反向电阻相等 B．正向电阻大，反向电阻小 C．反向电阻比正向电阻大几倍 D．正、反向电阻都等于无穷大 4．负反馈所能够抑制的干扰和噪声是( )。 A. 外界对输入信号的干扰和噪声 B. 外界对输出信号的干扰和噪声 C. 反馈环内的干扰和噪声 D. 反馈环外的干扰和噪声

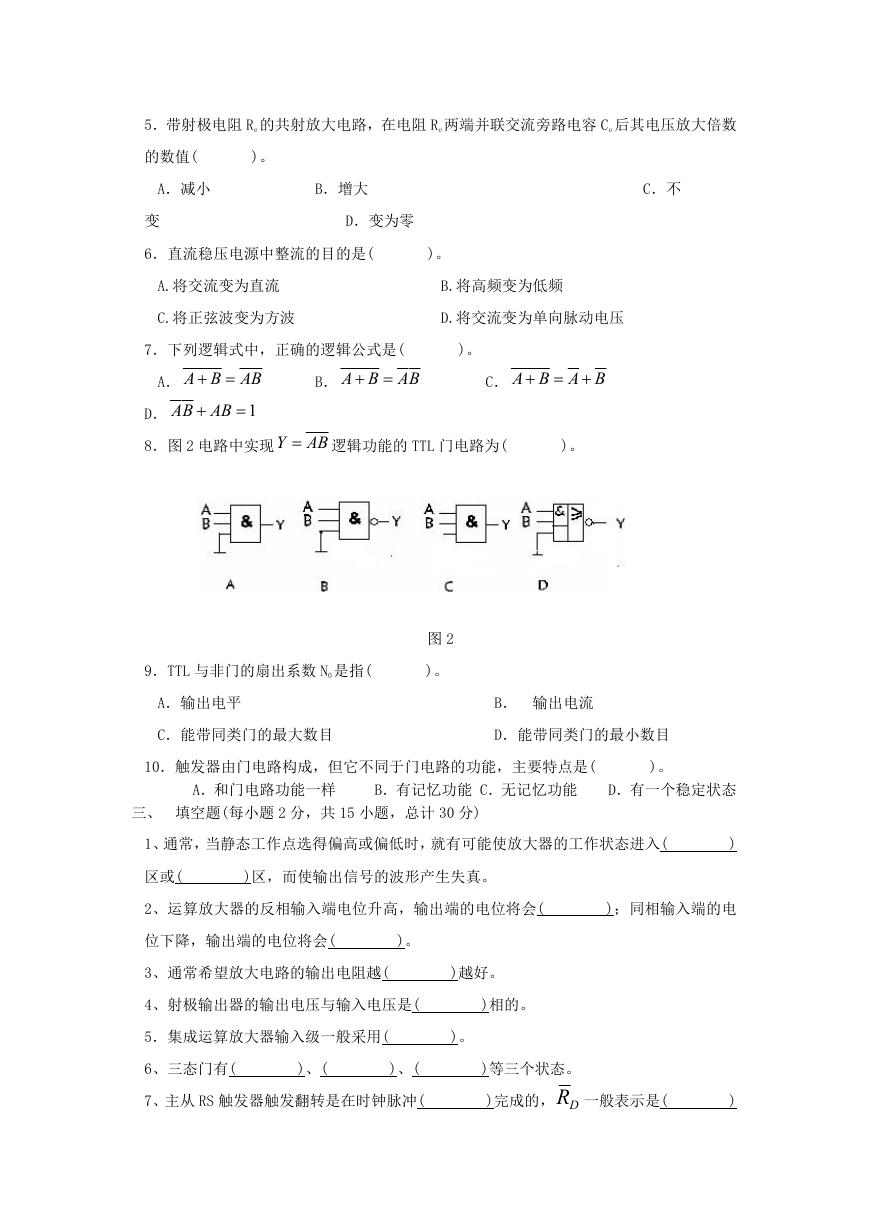

5．带射极电阻 Re 的共射放大电路，在电阻 Re 两端并联交流旁路电容 Ce 后其电压放大倍数的数值( )。 A．减小 B．增大 C．不变 D．变为零 6．直流稳压电源中整流的目的是( )。 A.将交流变为直流 B.将高频变为低频 C.将正弦波变为方波 D.将交流变为单向脉动电压 7．下列逻辑式中，正确的逻辑公式是( )。 A． A B AB 1   AB AB D．  B． A B AB   C． A B A B    8．图 2 电路中实现 Y  逻辑功能的 TTL 门电路为( AB )。 9．TTL 与非门的扇出系数 N0 是指( 图 2 )。 A．输出电平 B．输出电流 C．能带同类门的最大数目 D．能带同类门的最小数目 10．触发器由门电路构成，但它不同于门电路的功能，主要特点是( )。 A．和门电路功能一样 B．有记忆功能 C．无记忆功能 D．有一个稳定状态三、填空题(每小题 2 分，共 15 小题，总计 30 分) 1、通常，当静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入( ) 区或( )区，而使输出信号的波形产生失真。 2、运算放大器的反相输入端电位升高，输出端的电位将会( )；同相输入端的电位下降，输出端的电位将会( )。 3、通常希望放大电路的输出电阻越( )越好。 4、射极输出器的输出电压与输入电压是( )相的。 5．集成运算放大器输入级一般采用( )。 6、三态门有( )、( )、( )等三个状态。 7、主从 RS 触发器触发翻转是在时钟脉冲( )完成的， DR 一般表示是( )

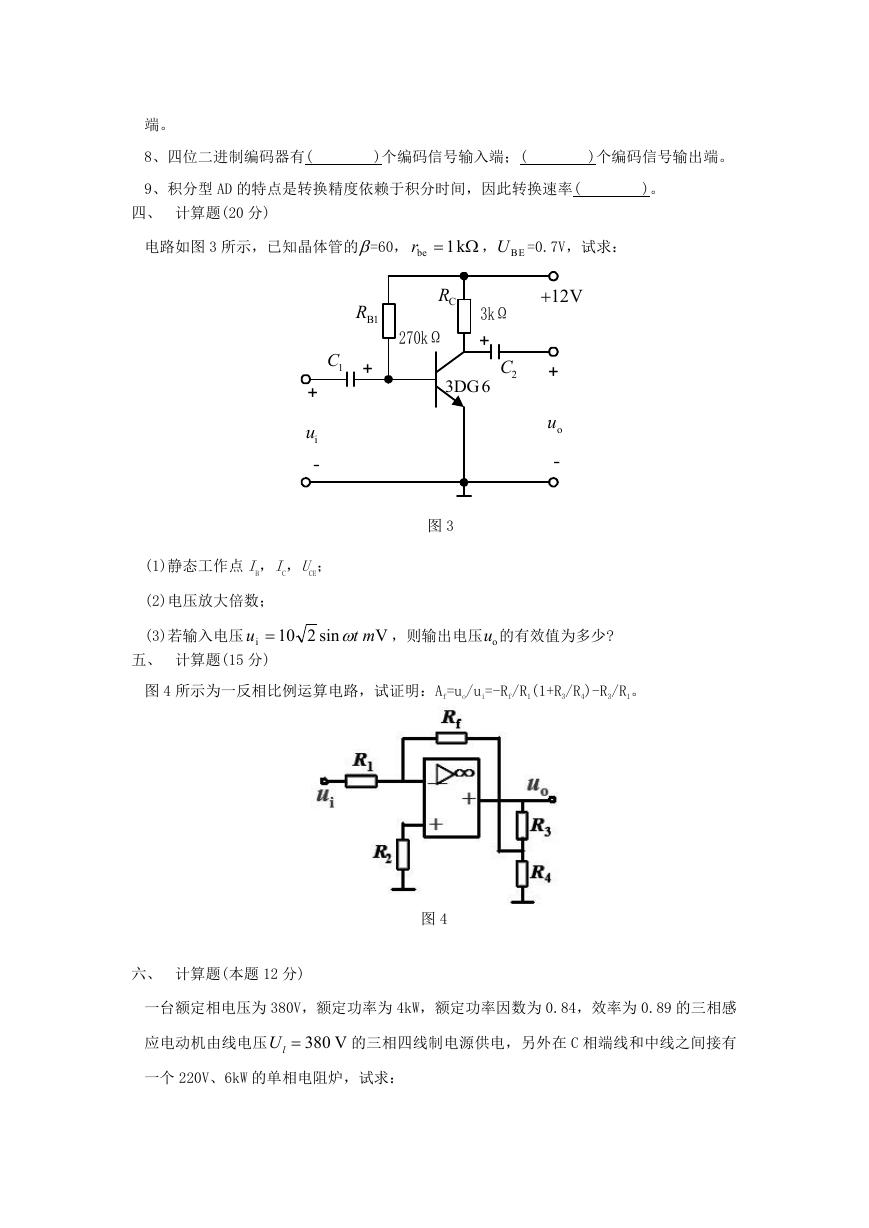

端。 8、四位二进制编码器有( )个编码信号输入端；( )个编码信号输出端。 9、积分型 AD 的特点是转换精度依赖于积分时间，因此转换速率( )。四、计算题(20 分) 电路如图 3 所示，已知晶体管的=60， ber  k 1 ，U BE =0.7V，试求： RB1 +C1 RC 270kΩ 3kΩ + C2 3DG6 + ui － 12V + uo －图 3 (1)静态工作点 I ，I ，U CE C B ； (2)电压放大倍数； (3)若输入电压  五、计算题(15 分) u i 10 sin2  V mt ，则输出电压uo 的有效值为多少? 图 4 所示为一反相比例运算电路，试证明：Af=uo/ui=-Rf/R1(1+R3/R4)-R3/R1。图 4 六、计算题(本题 12 分) 一台额定相电压为 380V，额定功率为 4kW，额定功率因数为 0.84，效率为 0.89 的三相感应电动机由线电压 lU V 380 的三相四线制电源供电，另外在 C 相端线和中线之间接有一个 220V、6kW 的单相电阻炉，试求：

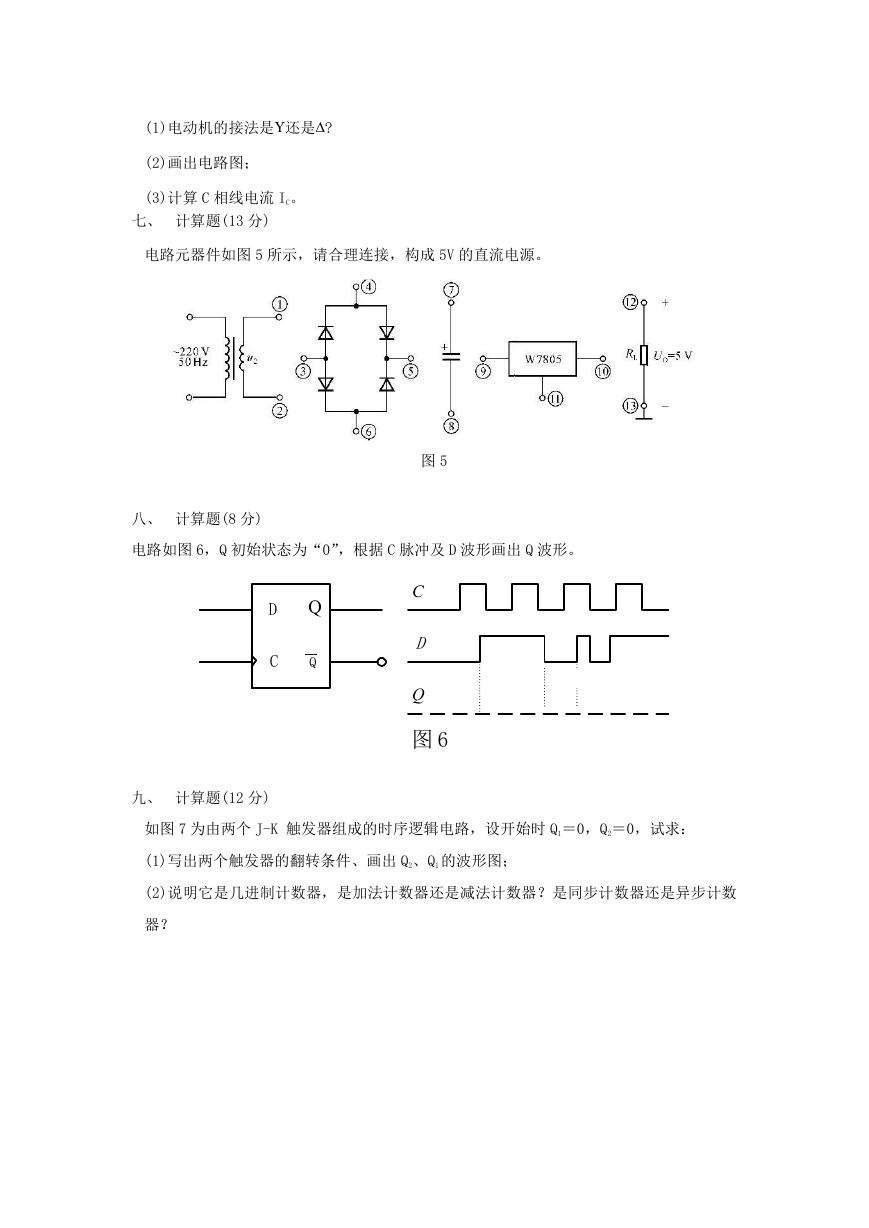

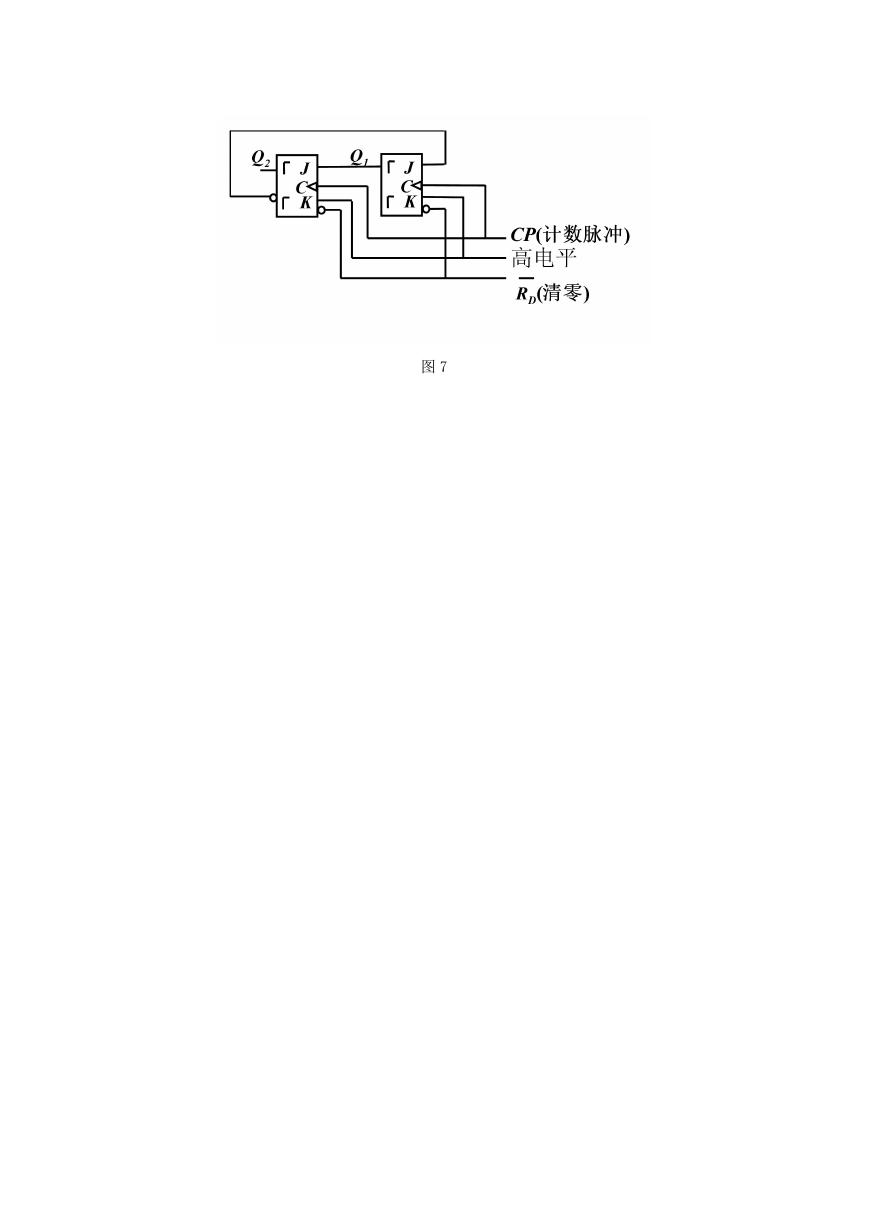

(1)电动机的接法是还是? (2)画出电路图； (3)计算 C 相线电流 IC。七、计算题(13 分) 电路元器件如图 5 所示，请合理连接，构成 5V 的直流电源。图 5 八、计算题(8 分) 电路如图 6，Q 初始状态为“0”，根据 C 脉冲及 D 波形画出 Q 波形。 D C Q Q C D Q 图 6 九、计算题(12 分) 如图 7 为由两个 J-K 触发器组成的时序逻辑电路，设开始时 Q1＝0，Q2＝0，试求： (1)写出两个触发器的翻转条件、画出 Q2、Q1 的波形图； (2)说明它是几进制计数器，是加法计数器还是减法计数器？是同步计数器还是异步计数器？

图 7
