SIM7600G-H 4G DONGLE 产品规格书 SIM7600X 4G DTU 产品规格书产品概述 SIM7600X 4G DTU 是一款工业级 4G DTU，采用高通方案的 4G 模组，国内 4G 全网通。用户经过简单的配置，即可实现 RS232/RS485/TTL 串口到 4G 网络的双向数据透传。支持 USB 拨号上网，支持 4 路 socket 连接，支持 Modbus 协议等等，功能完善，使用简单，工作稳定，适用于需要 4G 传输较大数据量，对通信速率和时延响应要求较高的工业数据采集、通信、控制领域，或其他物联网通信应用。

SIM7600G-H 4G DONGLE 产品规格书产品特性  采用高通 4G 全网通模组  支持一路 RS232，一路 RS485，一路 TTL(3.3V 或 5V)  支持一路 USB 接口，可用于拨号上网，参数设置，AT 指令收发测试等  支持高速串口，最高 921600bps  支持 TCP、UDP 协议，至多可同时支持 4 路长连接  支持 Modbus 定时自动采集传感器数据  支持域名连接，支持断线自动重连功能  支持注册包功能，内容可编辑,支持十六进制  支持心跳包功能，内容可编辑、心跳周期可设置,支持十六进制  硬件看门狗功能，确保不死机  可设置故障重启时间  可设置串口触发时间和触发长度  工业级设计，EMC 抗干扰处理  工作温度-40℃~+80℃  简单易用的配置工具产品参数产品型号工作频段 4G 3G 2G SIM7600CE-CNSE SIM7600E-H* LTE-TDD: B38/B39/B40/B41 LTE-FDD: B1/B3/B8 LTE-TDD: B1/B3/B5/B7/B8/B20 LTE-FDD: B38/B40/B41 UMTS/HSDPA/HSPA+: B1/B8 UMTS/HSDPA/HSPA+: B1/B5/B8 GSM/GPRS/EDGE: 900/1800MHz 适用地区中国，东南亚欧洲，中东，非洲，韩国数据传输 4G (LTE Cat-4) 150Mbps(DL) / 50Mbps(UL)

SIM7600G-H 4G DONGLE 产品规格书 3G (HSPA+) 42Mbps(DL) / 5.76Mbps(UL) 2G (EDGE) 236.8Kbps(DL) / 236.8Kbps(UL) 2G (GPRS) 85.6Kbps(DL) / 85.6Kbps(UL) 软件功能通信协议 TCP/UDP/RNDIS/Modbus Socket 连接可设置 1~4 路 socket Modbus 采集支持 Modbus 自动采集，可设置 5 组指令，可自定义指令周期和间隔自定义心跳包，可设置时间间隔，可支持十六进制自定义注册包/IMSI 注册包支持掉线自动重连，可设置故障重启时间上位机/云端/短信心跳包注册包软件保护参数配置硬件说明 RS232：  接口形式：DR9 公口  接口保护：TVS 管保护，浪涌和静电保护串口通信接口 RS485：  接口形式：接线端子(A、B)  接口保护：提供 600W 防雷、浪涌和 15KV 静电保护(预留 120R 平衡电阻焊盘) TTL(UART)：  工作电平：3.3V 或 5V  接口形式：接线端子(TXD、RXD、GND) 串口通信波特率支持 300bps ~ 921600bps，默认为 115200bps USB 接口电源接口硬件保护工作电压工作电流  工作电平：5V  接口形式：Micro USB  接口保护：提供 ESD 保护二极管，静电放电保护  接口用途：参数配置、拨号上网、固件升级  接口形式：7~36V 接线端子或 DC 12V 接口  接口保护：肖特基二极管保护，防反接保护内置 MCU，硬件看门狗功能，确保不宕机；工业级铝合金外壳 7~36V DC 空闲电流：10~30mA @12V

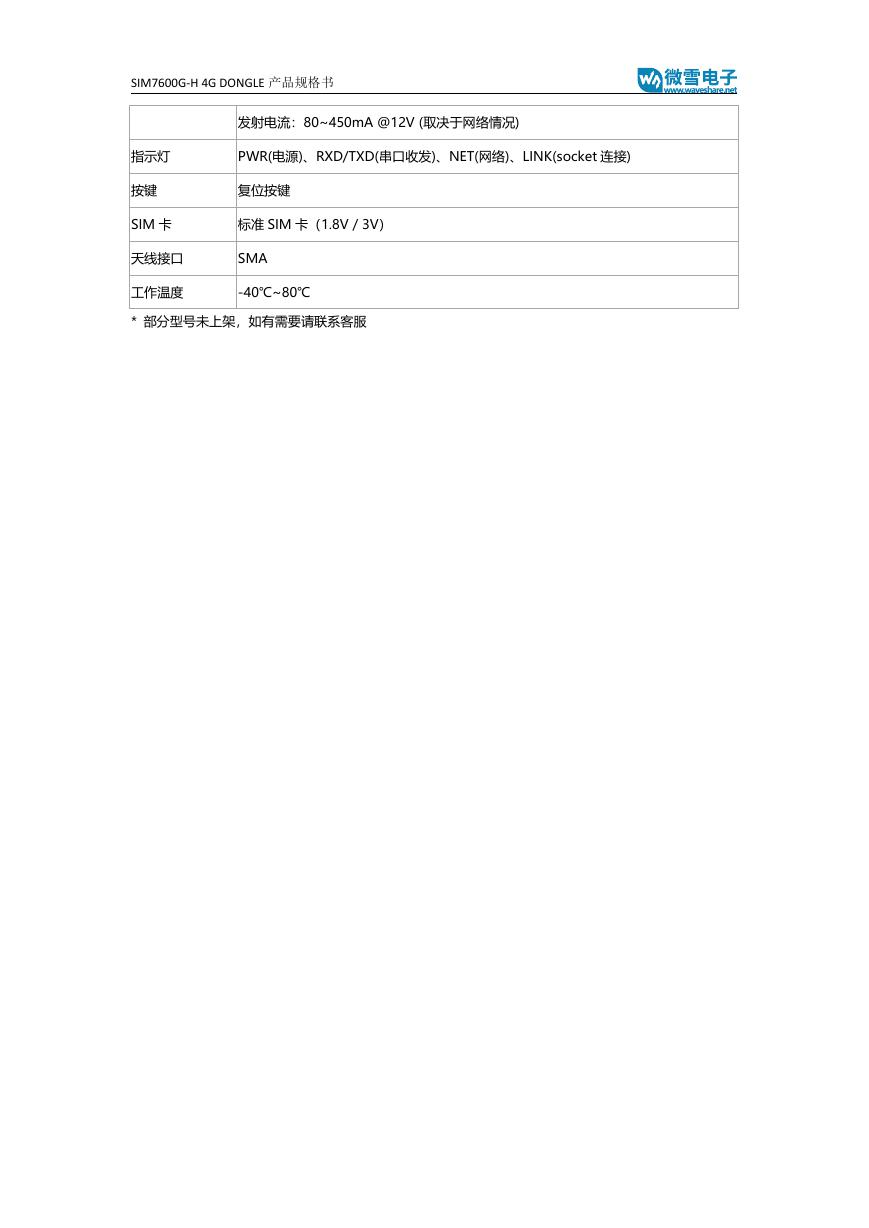

SIM7600G-H 4G DONGLE 产品规格书指示灯按键 SIM 卡天线接口工作温度发射电流：80~450mA @12V (取决于网络情况) PWR(电源)、RXD/TXD(串口收发)、NET(网络)、LINK(socket 连接) 复位按键标准 SIM 卡（1.8V / 3V） SMA -40℃~80℃ * 部分型号未上架，如有需要请联系客服

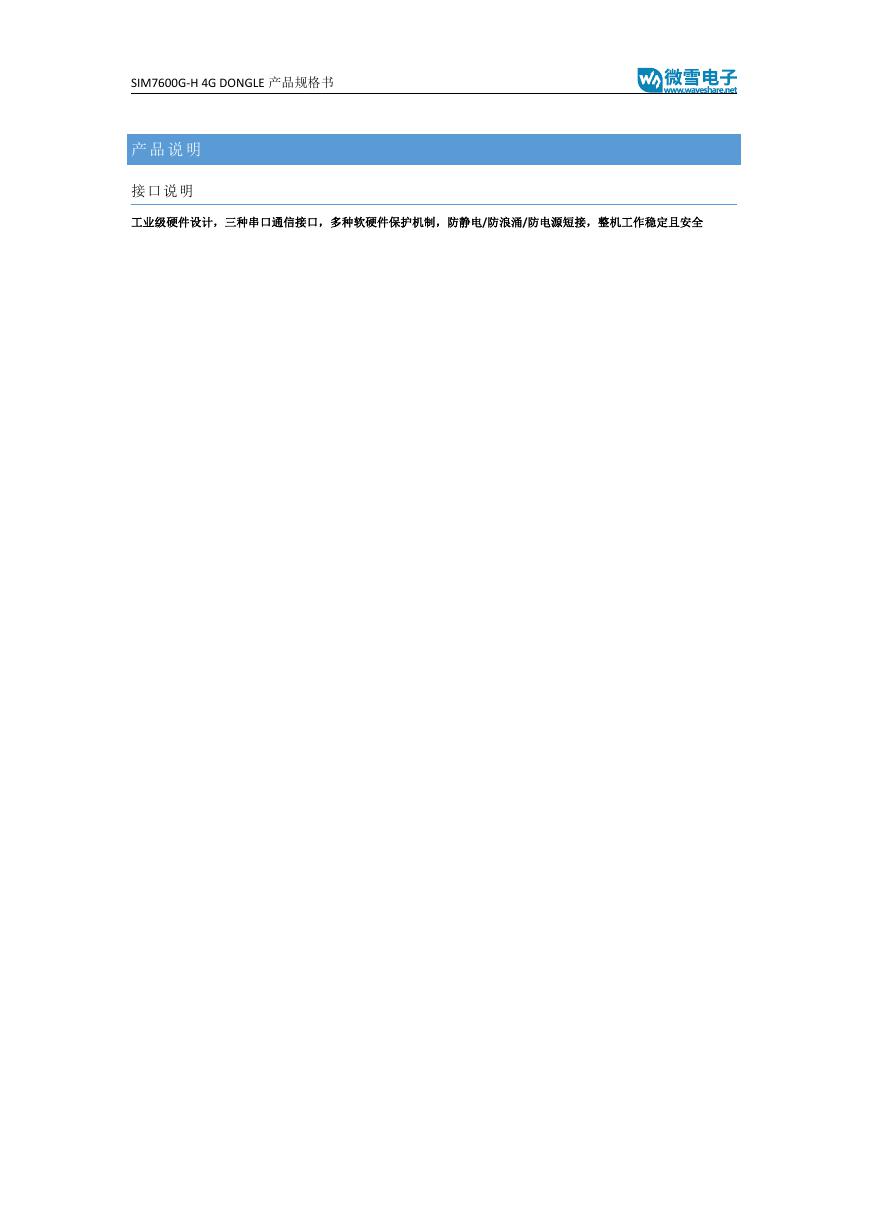

SIM7600G-H 4G DONGLE 产品规格书产品说明接口说明工业级硬件设计，三种串口通信接口，多种软硬件保护机制，防静电/防浪涌/防电源短接，整机工作稳定且安全

SIM7600G-H 4G DONGLE 产品规格书

SIM7600G-H 4G DONGLE 产品规格书工作状态指示灯可实时观察是否正常连接和信号流状态外形尺寸

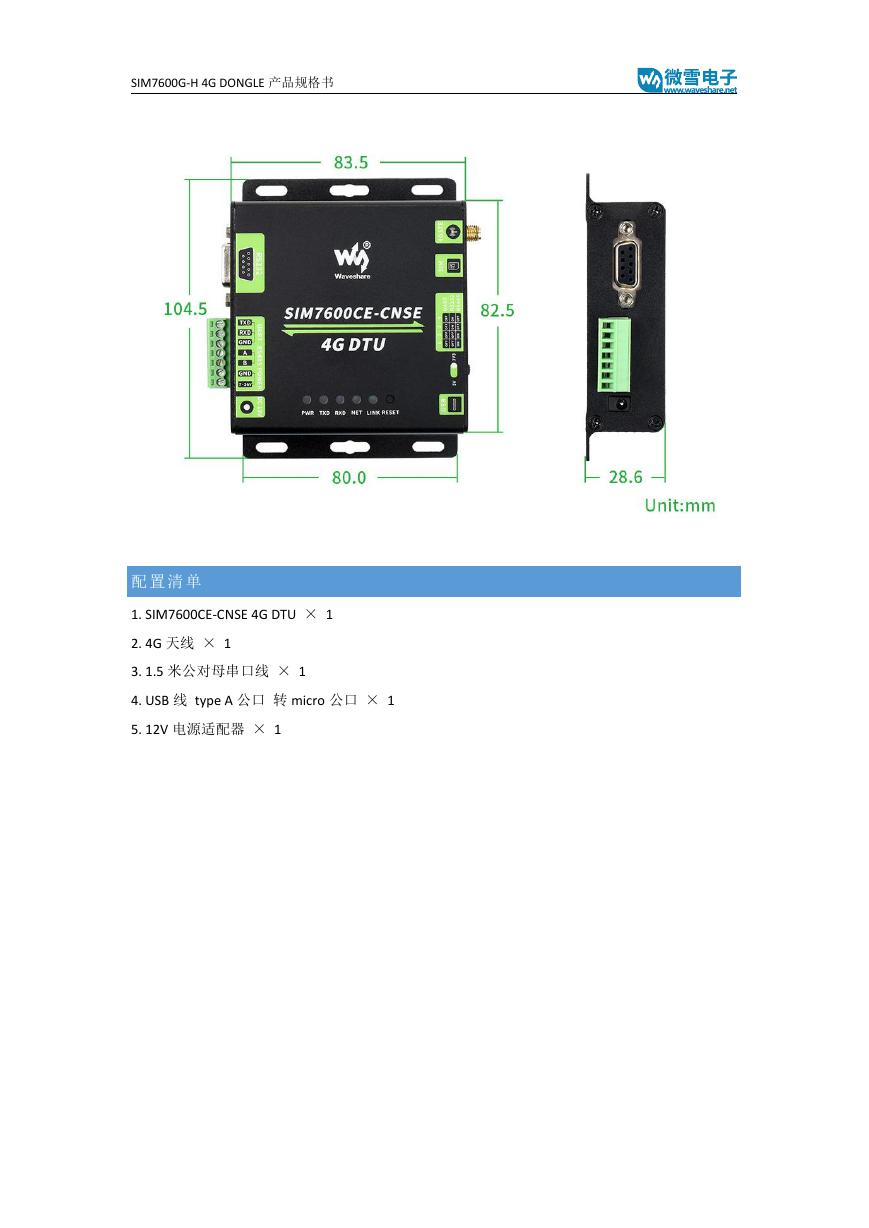

SIM7600G-H 4G DONGLE 产品规格书配置清单 1. SIM7600CE-CNSE 4G DTU × 1 2. 4G 天线 × 1 3. 1.5 米公对母串口线 × 1 4. USB 线 type A 公口转 micro 公口 × 1 5. 12V 电源适配器 × 1
