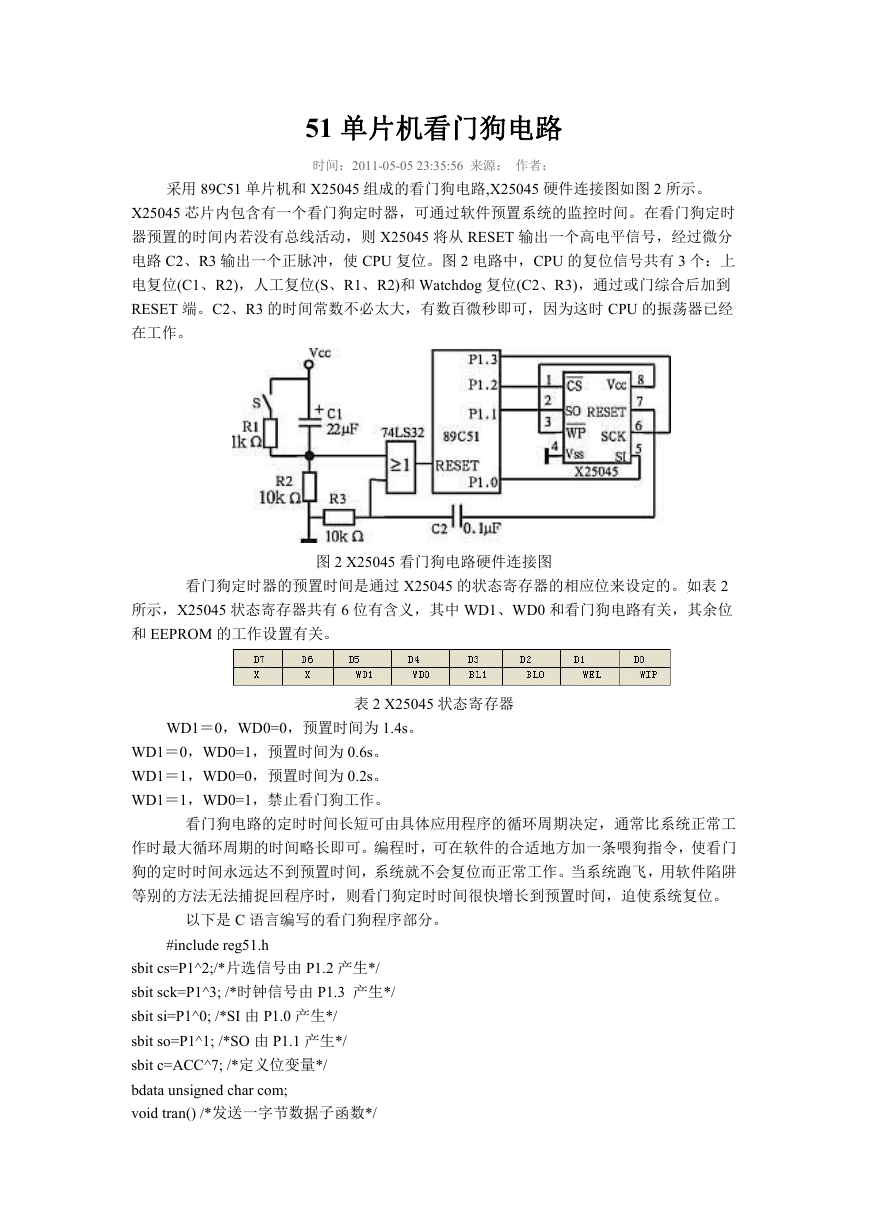

51 单片机看门狗电路 时间：2011-05-05 23:35:56 来源： 作者： 采用 89C51 单片机和 X25045 组成的看门狗电路,X25045 硬件连接图如图 2 所示。 X25045 芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。在看门狗定时 器预置的时间内若没有总线活动，则 X25045 将从 RESET 输出一个高电平信号，经过微分 电路 C2、R3 输出一个正脉冲，使 CPU 复位。图 2 电路中，CPU 的复位信号共有 3 个：上 电复位(C1、R2)，人工复位(S、R1、R2)和 Watchdog 复位(C2、R3)，通过或门综合后加到 RESET 端。C2、R3 的时间常数不必太大，有数百微秒即可，因为这时 CPU 的振荡器已经 在工作。 图 2 X25045 看门狗电路硬件连接图 看门狗定时器的预置时间是通过 X25045 的状态寄存器的相应位来设定的。如表 2 所示，X25045 状态寄存器共有 6 位有含义，其中 WD1、WD0 和看门狗电路有关，其余位 和 EEPROM 的工作设置有关。 表 2 X25045 状态寄存器 WD1＝0，WD0=0，预置时间为 1.4s。 WD1＝0，WD0=1，预置时间为 0.6s。 WD1＝1，WD0=0，预置时间为 0.2s。 WD1＝1，WD0=1，禁止看门狗工作。 看门狗电路的定时时间长短可由具体应用程序的循环周期决定，通常比系统正常工 作时最大循环周期的时间略长即可。编程时，可在软件的合适地方加一条喂狗指令，使看门 狗的定时时间永远达不到预置时间，系统就不会复位而正常工作。当系统跑飞，用软件陷阱 等别的方法无法捕捉回程序时，则看门狗定时时间很快增长到预置时间，迫使系统复位。 以下是 C 语言编写的看门狗程序部分。 #include reg51.h sbit cs=P1^2;/*片选信号由 P1.2 产生*/ sbit sck=P1^3; /*时钟信号由 P1.3 产生*/ sbit si=P1^0; /*SI 由 P1.0 产生*/ sbit so=P1^1; /*SO 由 P1.1 产生*/ sbit c=ACC^7; /*定义位变量*/ bdata unsigned char com; void tran() /*发送一字节数据子函数*/ 

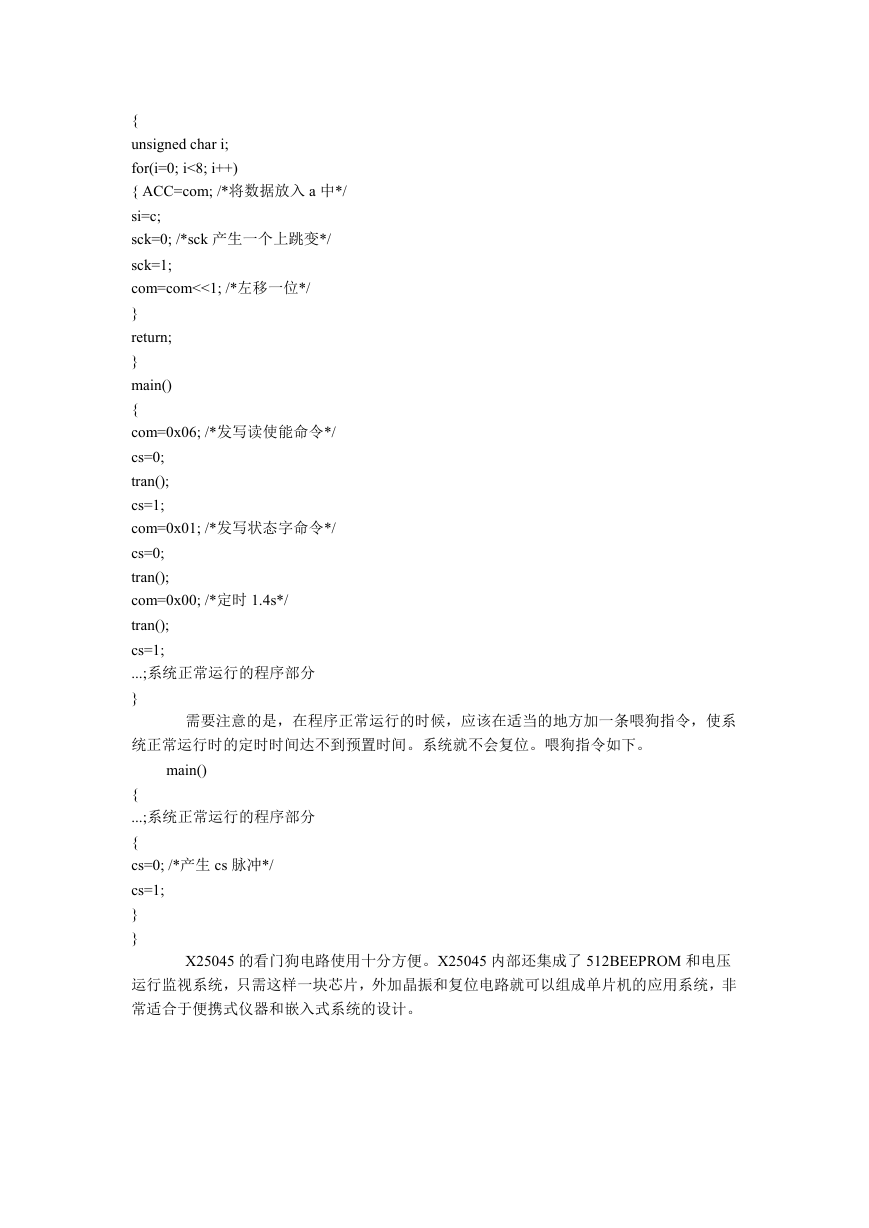

{ unsigned char i; for(i=0; i<8; i++) { ACC=com; /*将数据放入 a 中*/ si=c; sck=0; /*sck 产生一个上跳变*/ sck=1; com=com<<1; /*左移一位*/ } return; } main() { com=0x06; /*发写读使能命令*/ cs=0; tran(); cs=1; com=0x01; /*发写状态字命令*/ cs=0; tran(); com=0x00; /*定时 1.4s*/ tran(); cs=1; ...;系统正常运行的程序部分 } 需要注意的是，在程序正常运行的时候，应该在适当的地方加一条喂狗指令，使系 统正常运行时的定时时间达不到预置时间。系统就不会复位。喂狗指令如下。 main() { ...;系统正常运行的程序部分 { cs=0; /*产生 cs 脉冲*/ cs=1; } } X25045 的看门狗电路使用十分方便。X25045 内部还集成了 512BEEPROM 和电压 运行监视系统，只需这样一块芯片，外加晶振和复位电路就可以组成单片机的应用系统，非 常适合于便携式仪器和嵌入式系统的设计。
