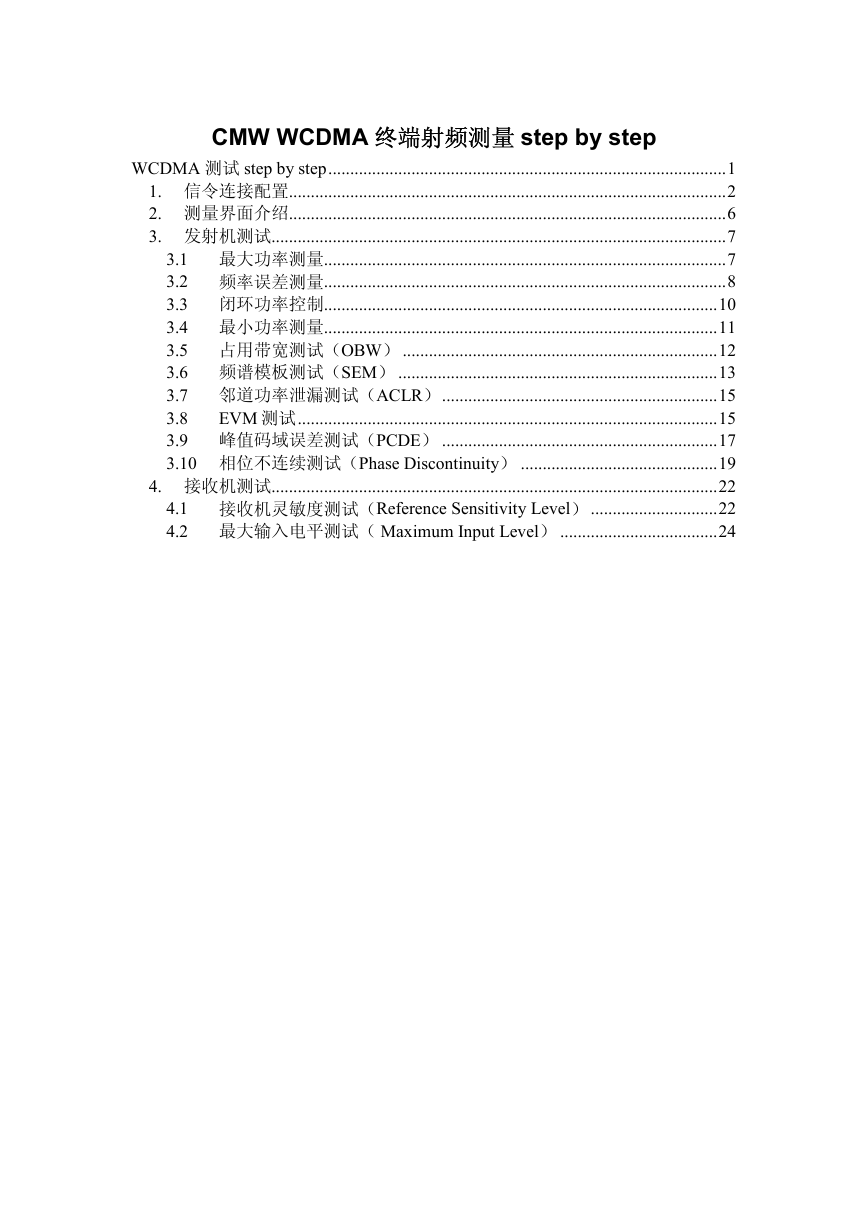

CMW WCDMA 终端射频测量 step by step WCDMA 测试 step by step...........................................................................................1 1. 信令连接配置....................................................................................................2 2. 测量界面介绍....................................................................................................6 3. 发射机测试........................................................................................................7 3.1 最大功率测量............................................................................................7 3.2 频率误差测量............................................................................................8 3.3 闭环功率控制..........................................................................................10 3.4 最小功率测量..........................................................................................11 3.5 占用带宽测试（OBW） ........................................................................12 3.6 频谱模板测试（SEM） .........................................................................13 3.7 邻道功率泄漏测试（ACLR）...............................................................15 3.8 EVM 测试................................................................................................15 3.9 峰值码域误差测试（PCDE） ...............................................................17 3.10 相位不连续测试（Phase Discontinuity） .............................................19 4. 接收机测试......................................................................................................22 4.1 接收机灵敏度测试（Reference Sensitivity Level） .............................22 4.2 最大输入电平测试（ Maximum Input Level） ....................................24

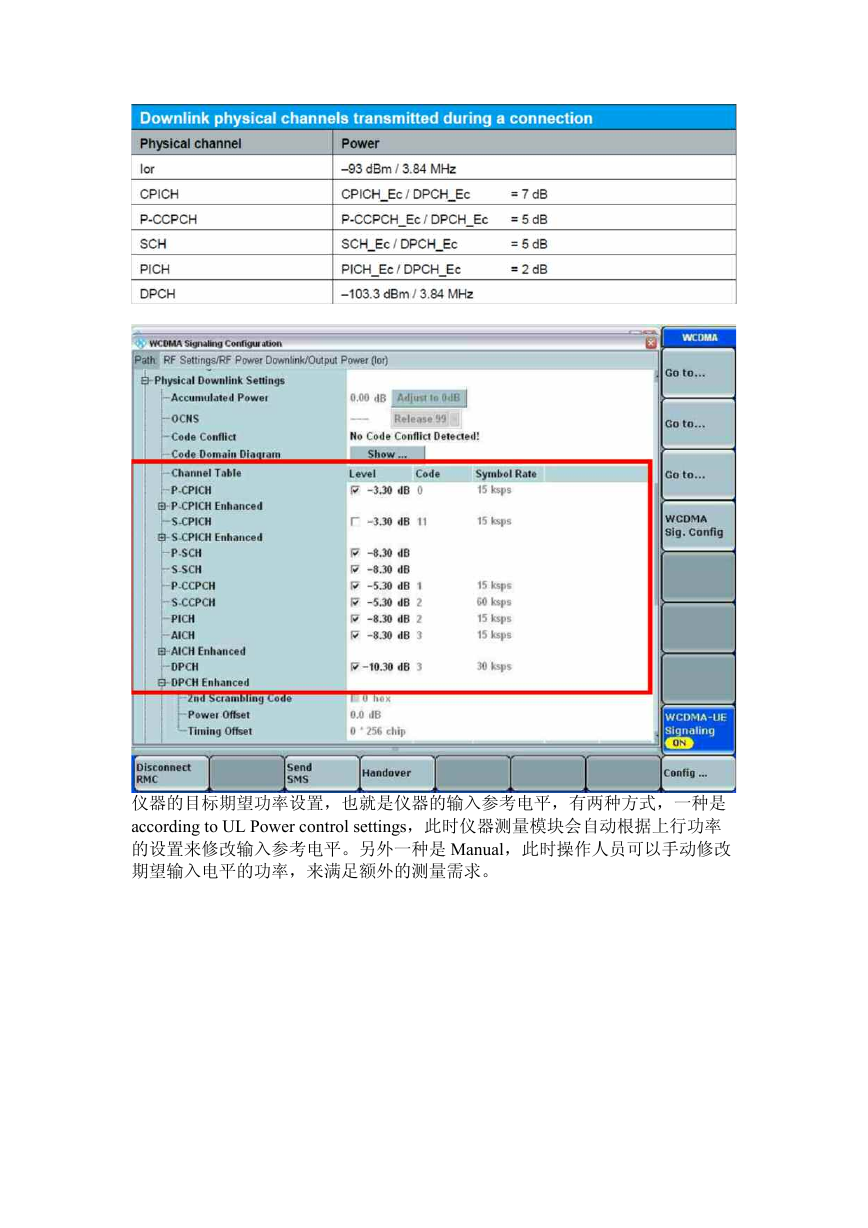

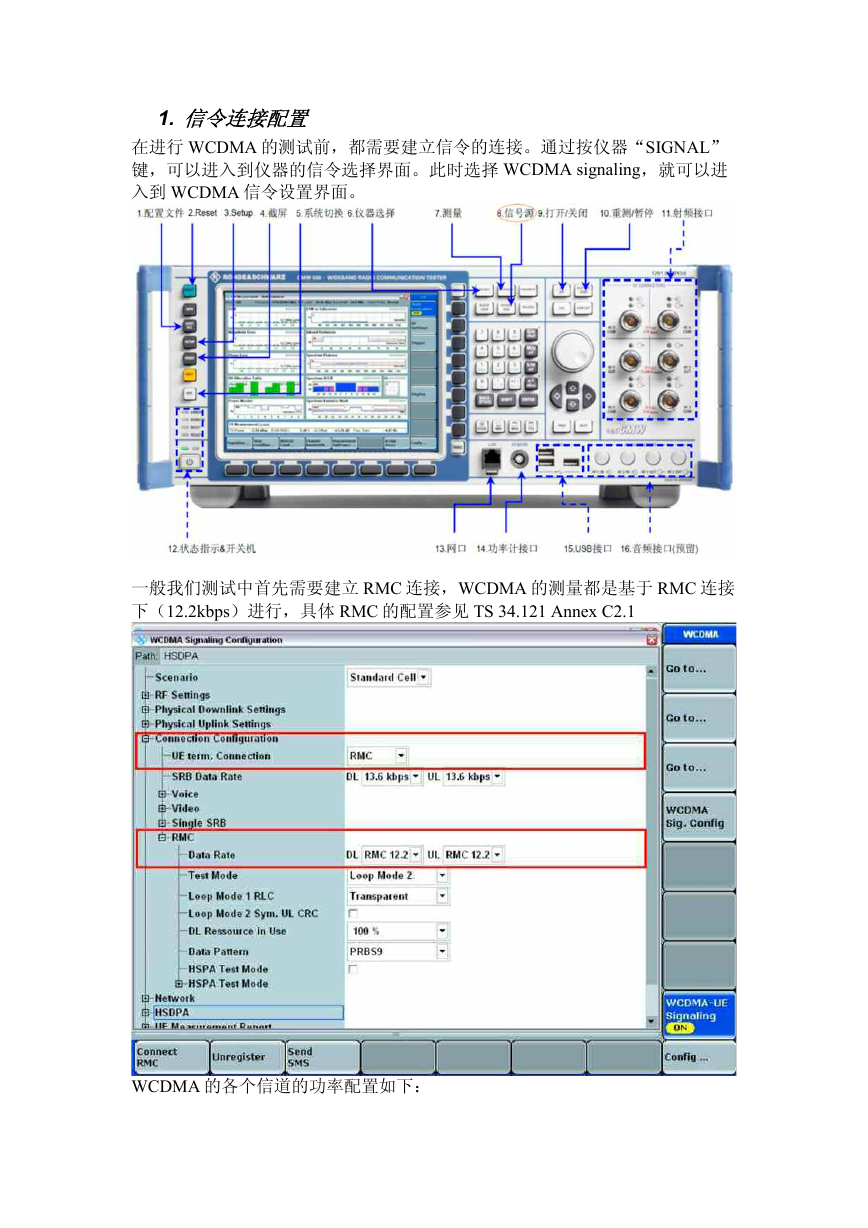

1. 信令连接配置在进行 WCDMA 的测试前，都需要建立信令的连接。通过按仪器“SIGNAL” 键，可以进入到仪器的信令选择界面。此时选择 WCDMA signaling，就可以进入到 WCDMA 信令设置界面。一般我们测试中首先需要建立 RMC 连接，WCDMA 的测量都是基于 RMC 连接下（12.2kbps）进行，具体 RMC 的配置参见 TS 34.121 Annex C2.1 WCDMA 的各个信道的功率配置如下：

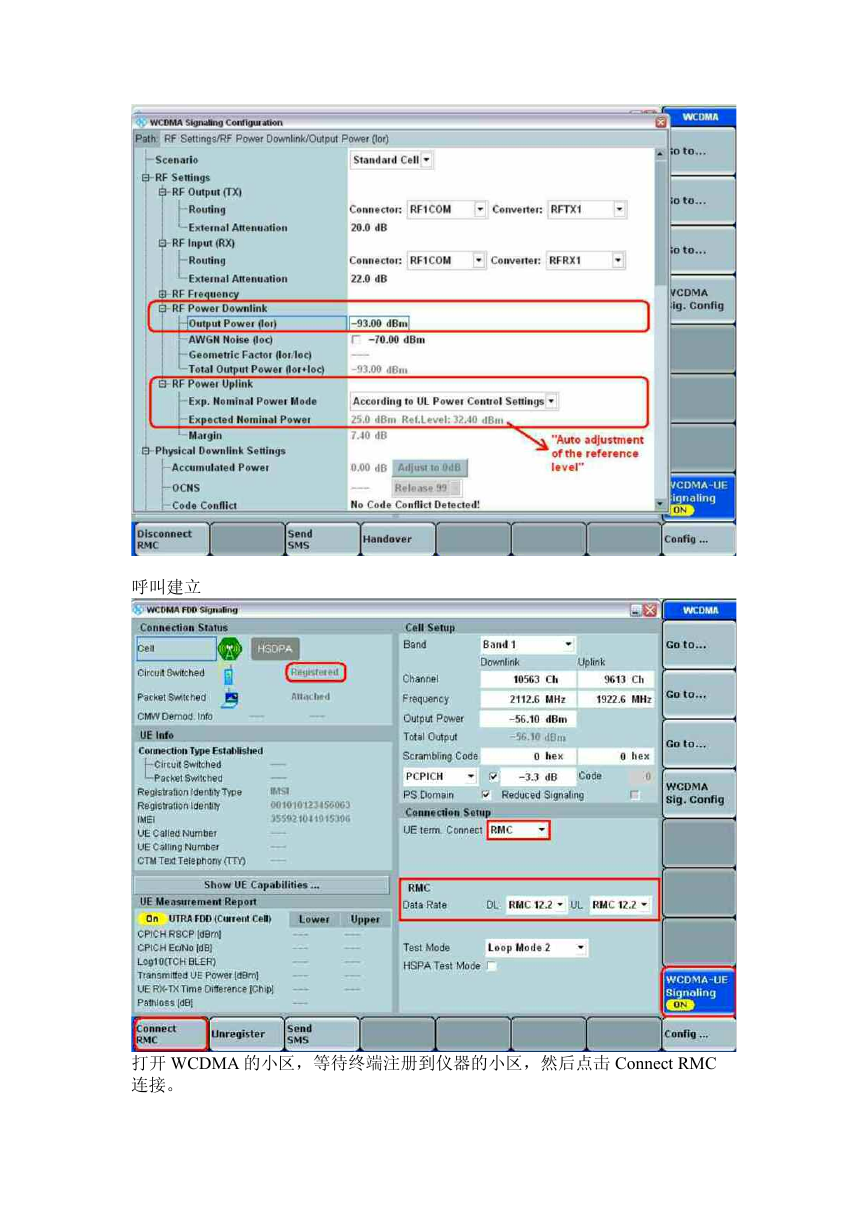

仪器的目标期望功率设置，也就是仪器的输入参考电平，有两种方式，一种是 according to UL Power control settings，此时仪器测量模块会自动根据上行功率的设置来修改输入参考电平。另外一种是 Manual，此时操作人员可以手动修改期望输入电平的功率，来满足额外的测量需求。

呼叫建立打开 WCDMA 的小区，等待终端注册到仪器的小区，然后点击 Connect RMC 连接。

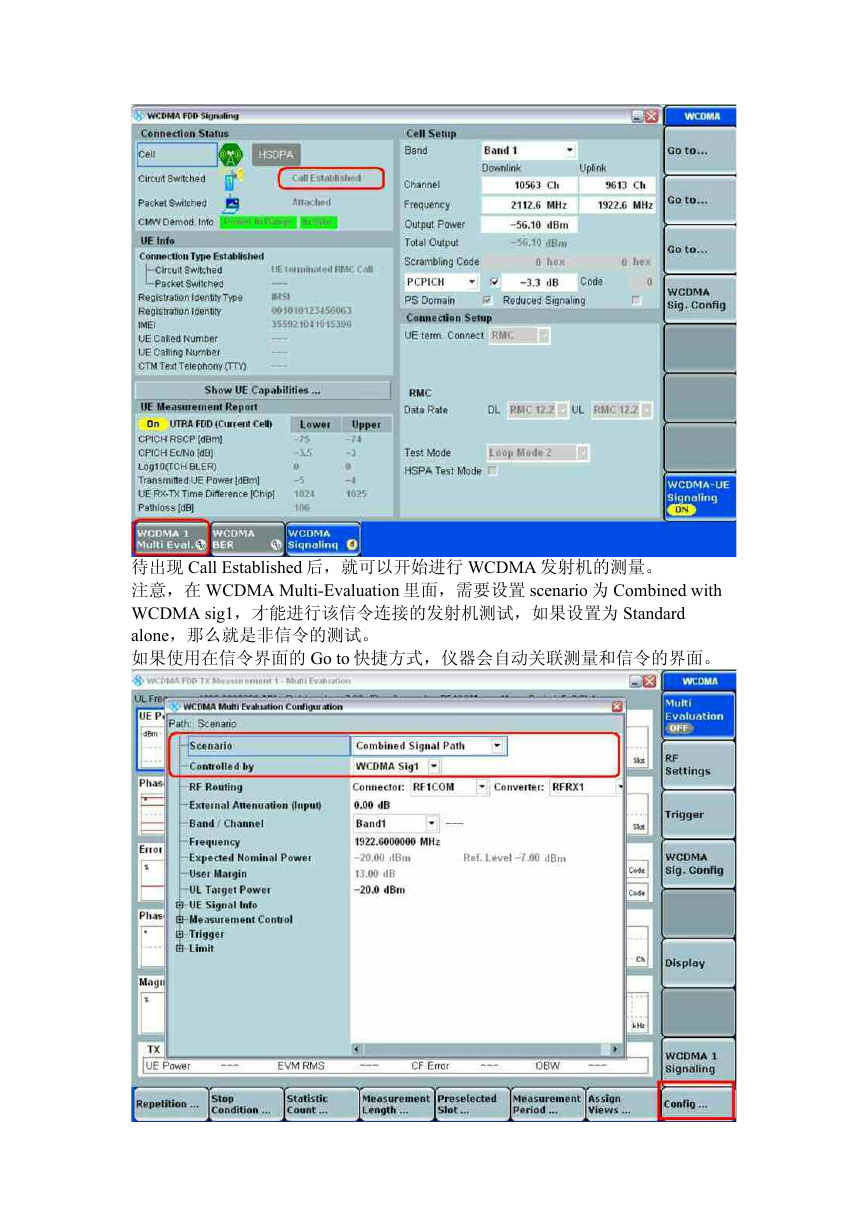

待出现 Call Established 后，就可以开始进行 WCDMA 发射机的测量。注意，在 WCDMA Multi-Evaluation 里面，需要设置 scenario 为 Combined with WCDMA sig1，才能进行该信令连接的发射机测试，如果设置为 Standard alone，那么就是非信令的测试。如果使用在信令界面的 Go to 快捷方式，仪器会自动关联测量和信令的界面。

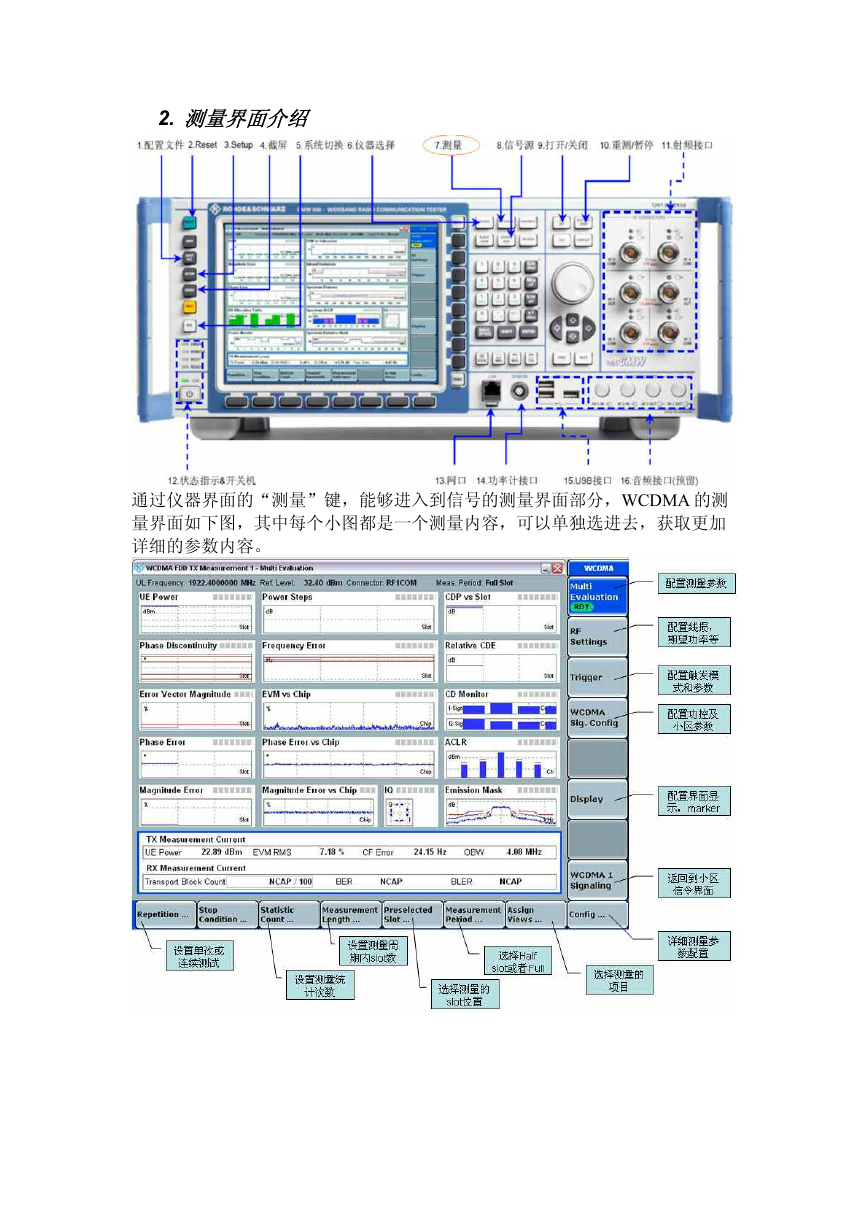

2. 测量界面介绍通过仪器界面的“测量”键，能够进入到信号的测量界面部分，WCDMA 的测量界面如下图，其中每个小图都是一个测量内容，可以单独选进去，获取更加详细的参数内容。

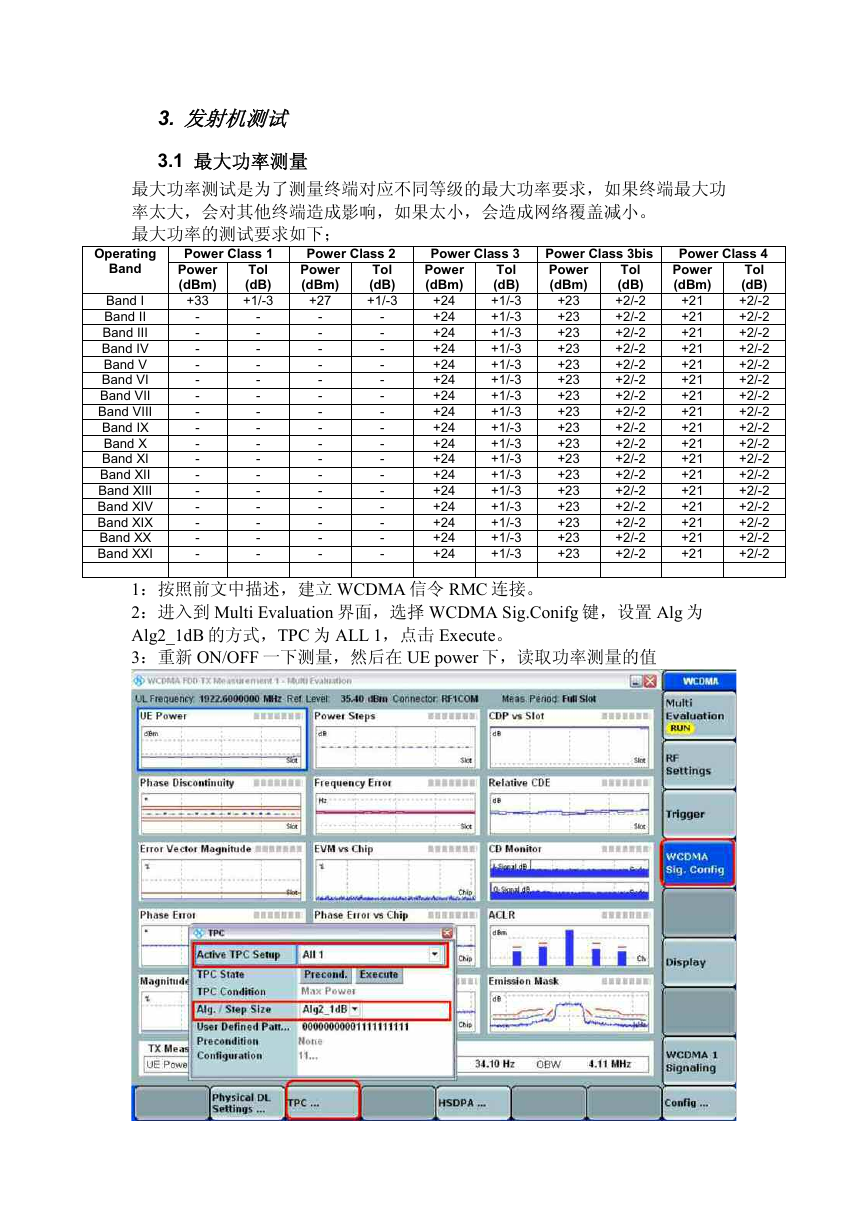

3. 发射机测试 3.1 最大功率测量最大功率测试是为了测量终端对应不同等级的最大功率要求，如果终端最大功率太大，会对其他终端造成影响，如果太小，会造成网络覆盖减小。最大功率的测试要求如下； Power Class 1 Power Tol (dB) (dBm) +33 +1/-3 Power Class 2 Power Tol (dB) (dBm) +27 +1/-3 Operating Band Band I Band II Band III Band IV Band V Band VI Band VII Band VIII Band IX Band X Band XI Band XII Band XIII Band XIV Band XIX Band XX Band XXI - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Power Class 3 Power Tol (dB) (dBm) +1/-3 +24 +1/-3 +24 +24 +1/-3 +1/-3 +24 +1/-3 +24 +1/-3 +24 +1/-3 +24 +24 +1/-3 +1/-3 +24 +1/-3 +24 +1/-3 +24 +1/-3 +24 +24 +1/-3 +1/-3 +24 +1/-3 +24 +1/-3 +24 +24 +1/-3 Power Class 3bis Power (dBm) +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 +23 Tol (dB) +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 +2/-2 Power Class 4 Power Tol (dB) (dBm) +2/-2 +21 +2/-2 +21 +21 +2/-2 +2/-2 +21 +2/-2 +21 +2/-2 +21 +2/-2 +21 +21 +2/-2 +2/-2 +21 +2/-2 +21 +2/-2 +21 +21 +2/-2 +21 +2/-2 +2/-2 +21 +2/-2 +21 +2/-2 +21 +21 +2/-2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1：按照前文中描述，建立 WCDMA 信令 RMC 连接。 2：进入到 Multi Evaluation 界面，选择 WCDMA Sig.Conifg 键，设置 Alg 为 Alg2_1dB 的方式，TPC 为 ALL 1，点击 Execute。 3：重新 ON/OFF 一下测量，然后在 UE power 下，读取功率测量的值

3.2 频率误差测量 1：进入到 Multi Evaluation 界面，选择 WCDMA Sig.Conifg 键，设置 TPC 为 ALL 1，点击 Execute。设置 Physical DL Settings，Output Power 为-106dBm
