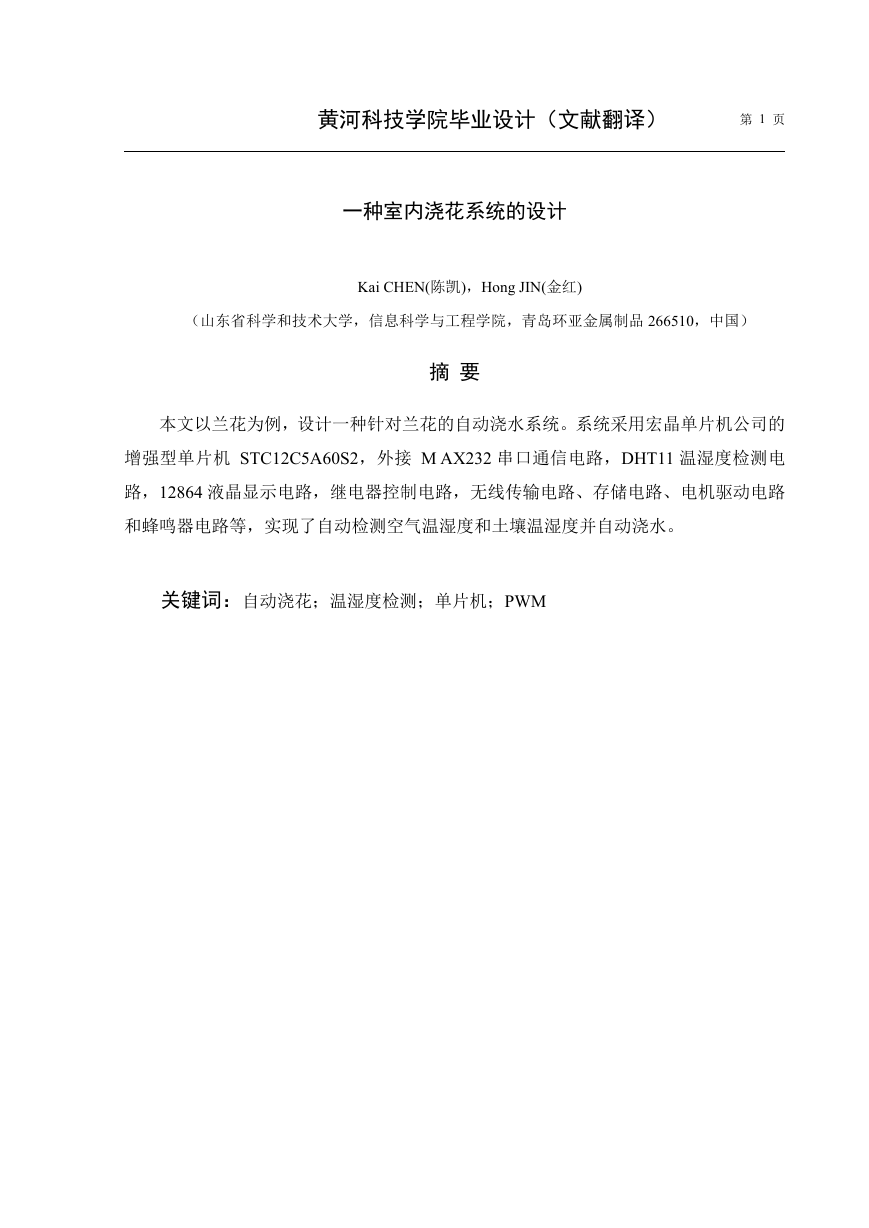

黄河科技学院毕业设计(文献翻译) 第 1 页 一种室内浇花系统的设计 Kai CHEN(陈凯),Hong JIN(金红) (山东省科学和技术大学,信息科学与工程学院,青岛环亚金属制品 266510,中国) 摘 要 本文以兰花为例,设计一种针对兰花的自动浇水系统。系统采用宏晶单片机公司的 增强型单片机 STC12C5A60S2,外接 M AX232 串口通信电路,DHT11 温湿度检测电 路,12864 液晶显示电路,继电器控制电路,无线传输电路、存储电路、电机驱动电路 和蜂鸣器电路等,实现了自动检测空气温湿度和土壤温湿度并自动浇水。 关键词:自动浇花;温湿度检测;单片机;PWM
黄河科技学院毕业设计(文献翻译) 第 2 页 1 引言 现代的生活中,人们都喜欢在办公室和家里养殖花卉,然而有许多花草对周围的环 境要求比较高,需要人们的精心照顾。由于生活节奏的加快,很多人都忽略对花草的照 顾,如果能找到一种在干燥时可以自动给花草浇水的装置,就可以解决这个问题。已有 的浇水器是定时浇灌花草的,不能根据土壤的湿度和空气的温湿度及花草的生活习性来 进行浇水,是一种非智能的浇水系统,不利于花草的生长。当前,传感器技术与单片机 技术发展迅速,其应用逐步由工业、军事等领域向其他领域渗透,与我们的日常生活联 系越来越紧密。而且智能家居概念也越来越受到了人们的推崇,因此,电子智能型的自 动浇花系统有着很好的发展和应用前景。 2 系统构成硬件实现 2.1 整体思想 本系统由数据采集电路、MCU 中央处理器、水泵驱动控制电路和无线发射接收电 路组成。该系统主要由发射模块和接受模块组成。发射模块包括:空气温湿度采集模块, 土壤温湿度采集模块,MCU 处理模块,按键控制模块,MOS 管驱动电路,继电器控制 图 2.1 自动浇花系统的系统框图

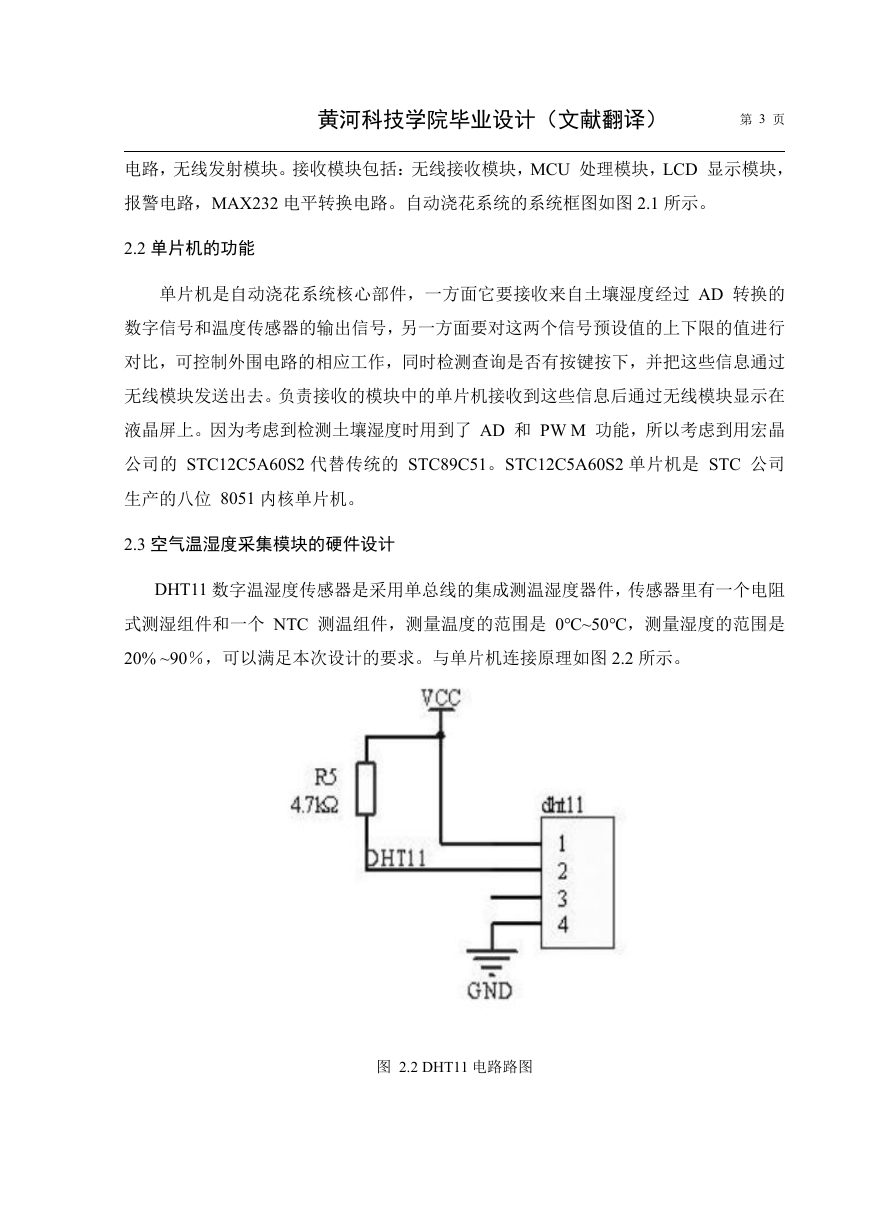

黄河科技学院毕业设计(文献翻译) 第 3 页 电路,无线发射模块。接收模块包括:无线接收模块,MCU 处理模块,LCD 显示模块, 报警电路,MAX232 电平转换电路。自动浇花系统的系统框图如图 2.1 所示。 2.2 单片机的功能 单片机是自动浇花系统核心部件,一方面它要接收来自土壤湿度经过 AD 转换的 数字信号和温度传感器的输出信号,另一方面要对这两个信号预设值的上下限的值进行 对比,可控制外围电路的相应工作,同时检测查询是否有按键按下,并把这些信息通过 无线模块发送出去。负责接收的模块中的单片机接收到这些信息后通过无线模块显示在 液晶屏上。因为考虑到检测土壤湿度时用到了 AD 和 PW M 功能,所以考虑到用宏晶 公司的 STC12C5A60S2 代替传统的 STC89C51。STC12C5A60S2 单片机是 STC 公司 生产的八位 8051 内核单片机。 2.3 空气温湿度采集模块的硬件设计 DHT11 数字温湿度传感器是采用单总线的集成测温湿度器件,传感器里有一个电阻 式测湿组件和一个 NTC 测温组件,测量温度的范围是 0℃~50℃,测量湿度的范围是 20% ~90%,可以满足本次设计的要求。与单片机连接原理如图 2.2 所示。 图 2.2 DHT11 电路路图
黄河科技学院毕业设计(文献翻译) 第 4 页 2.4 土壤温湿度采集模块的硬件设计 土壤本身可以看成是一种湿度传感器,土壤越潮湿,导电能力越强,阻值越小,所 图 2.3 测土壤温湿度的电路图 以现在对土壤湿度的测量间接转换成了对电阻的测量。将待测电阻与一恒流二极管串 联,如图 2.3,将测量值接入 AD,STC12C5A60S2 里面集成有 8 路的 AD,RX 的值 为 RX=V(out)/IH。 2.5 水泵驱动电路及 PWM 控制 IRF3205 具有耐压值高、电流大、导通电阻小的特点,利用 IRF3205 来驱动水泵, 通过 PW M 控制,当场效应管导通,电机转,水泵开始抽水。STC12C5A60S2 有 2 路 PW M 可使用。本设计使用的一路 PW M,接在 P1.3,STC12C5A60S2 集成了两路可 编程计数器阵列(PCA)模块,PCA 里面的 16 位定时器(第八位 CL 和高八位 CH) [CH,CL] 每隔一段时间加 1,当 CL 小于[EPCnL,CCAPnL]时,输出为低,反之 则为高。当 CL 的值由 00 到 FF 时,CL 发生溢出为 0,[EPCnL,CCAPnL]里的值 自动加载到[EPCnL,CCAPnL],从而实现了无干扰跟新 PWM。 3 软件设计 软件设计主要实现:采集相关的信息后送给单片机,单片机对信息进行处理,产生 相应的控制,并将这些信息通过发射模块发射出去,接收端通过液晶显示。系统发射部

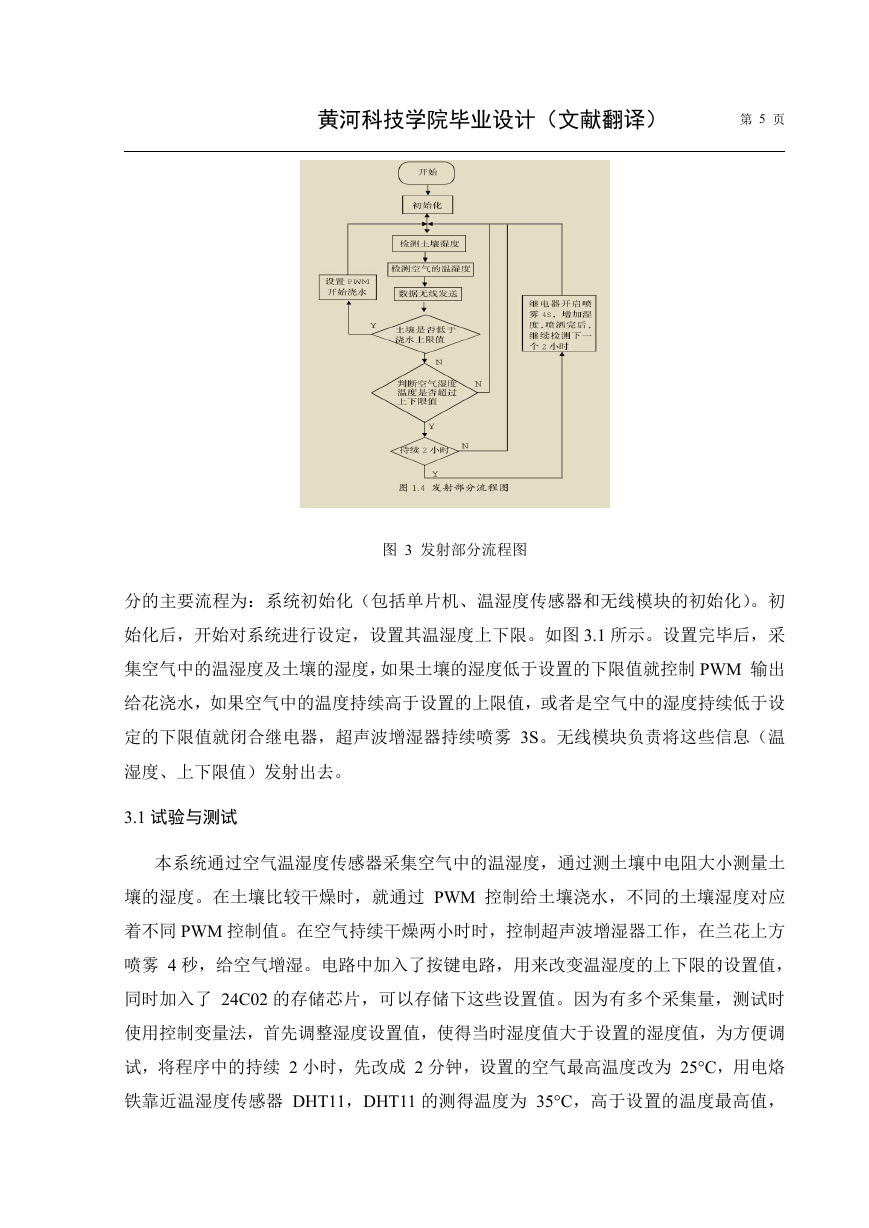

黄河科技学院毕业设计(文献翻译) 第 5 页 图 3 发射部分流程图 分的主要流程为:系统初始化(包括单片机、温湿度传感器和无线模块的初始化)。初 始化后,开始对系统进行设定,设置其温湿度上下限。如图 3.1 所示。设置完毕后,采 集空气中的温湿度及土壤的湿度,如果土壤的湿度低于设置的下限值就控制 PWM 输出 给花浇水,如果空气中的温度持续高于设置的上限值,或者是空气中的湿度持续低于设 定的下限值就闭合继电器,超声波增湿器持续喷雾 3S。无线模块负责将这些信息(温 湿度、上下限值)发射出去。 3.1 试验与测试 本系统通过空气温湿度传感器采集空气中的温湿度,通过测土壤中电阻大小测量土 壤的湿度。在土壤比较干燥时,就通过 PWM 控制给土壤浇水,不同的土壤湿度对应 着不同 PWM 控制值。在空气持续干燥两小时时,控制超声波增湿器工作,在兰花上方 喷雾 4 秒,给空气增湿。电路中加入了按键电路,用来改变温湿度的上下限的设置值, 同时加入了 24C02 的存储芯片,可以存储下这些设置值。因为有多个采集量,测试时 使用控制变量法,首先调整湿度设置值,使得当时湿度值大于设置的湿度值,为方便调 试,将程序中的持续 2 小时,先改成 2 分钟,设置的空气最高温度改为 25°C,用电烙 铁靠近温湿度传感器 DHT11,DHT11 的测得温度为 35°C,高于设置的温度最高值,

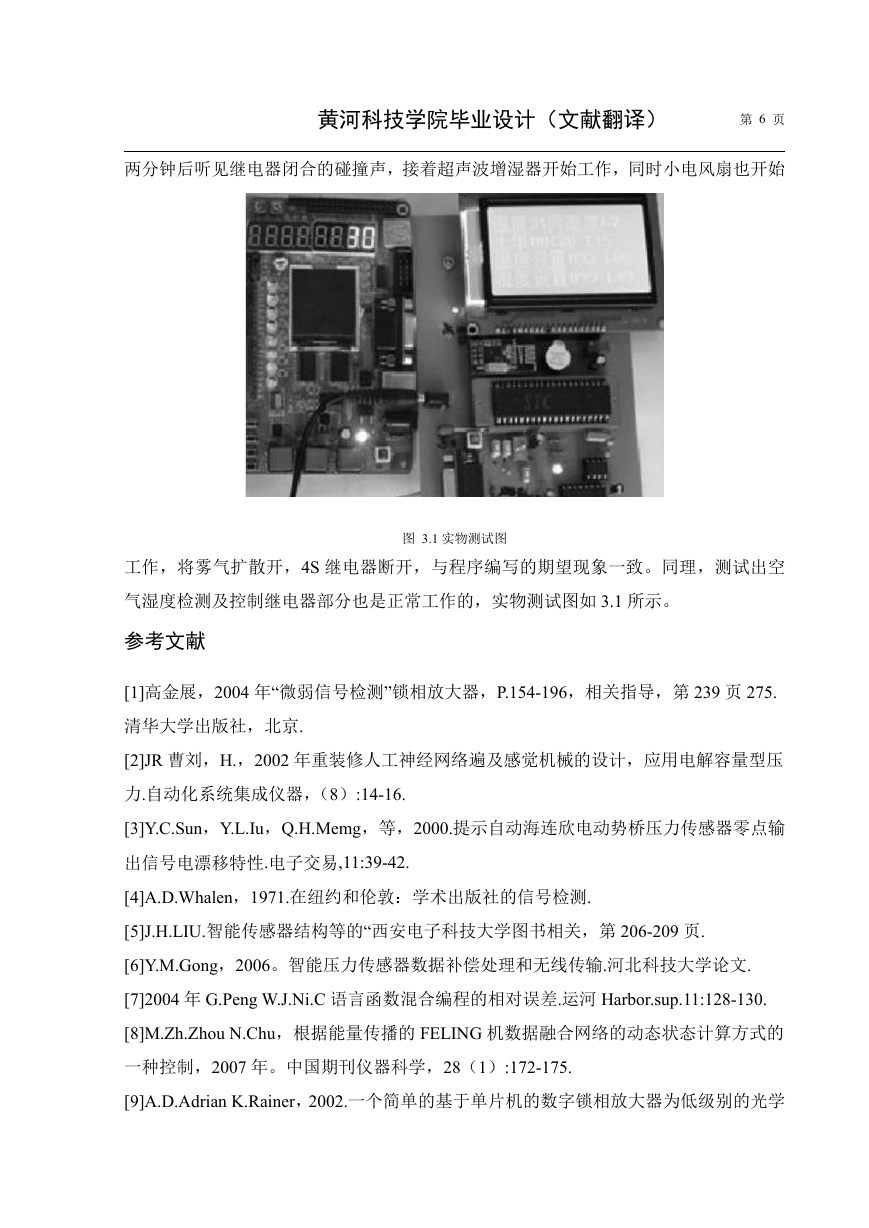

黄河科技学院毕业设计(文献翻译) 第 6 页 两分钟后听见继电器闭合的碰撞声,接着超声波增湿器开始工作,同时小电风扇也开始 工作,将雾气扩散开,4S 继电器断开,与程序编写的期望现象一致。同理,测试出空 气湿度检测及控制继电器部分也是正常工作的,实物测试图如 3.1 所示。 图 3.1 实物测试图 参考文献 [1]高金展,2004 年“微弱信号检测”锁相放大器,P.154-196,相关指导,第 239 页 275. 清华大学出版社,北京. [2]JR 曹刘,H.,2002 年重装修人工神经网络遍及感觉机械的设计,应用电解容量型压 力.自动化系统集成仪器,(8):14-16. [3]Y.C.Sun,Y.L.Iu,Q.H.Memg,等,2000.提示自动海连欣电动势桥压力传感器零点输 出信号电漂移特性.电子交易,11:39-42. [4]A.D.Whalen,1971.在纽约和伦敦:学术出版社的信号检测. [5]J.H.LIU.智能传感器结构等的“西安电子科技大学图书相关,第 206-209 页. [6]Y.M.Gong,2006。智能压力传感器数据补偿处理和无线传输.河北科技大学论文. [7]2004 年 G.Peng W.J.Ni.C 语言函数混合编程的相对误差.运河 Harbor.sup.11:128-130. [8]M.Zh.Zhou N.Chu,根据能量传播的 FELING 机数据融合网络的动态状态计算方式的 一种控制,2007 年。中国期刊仪器科学,28(1):172-175. [9]A.D.Adrian K.Rainer,2002.一个简单的基于单片机的数字锁相放大器为低级别的光学
黄河科技学院毕业设计(文献翻译) 第 7 页 信号的检测.第一届 IEEE 国际电子设计工作坊出发.测试和应用(DEL-TA'02),基督城, Neweal.
