460714000 HT380. <<< 用户与安装说明书。

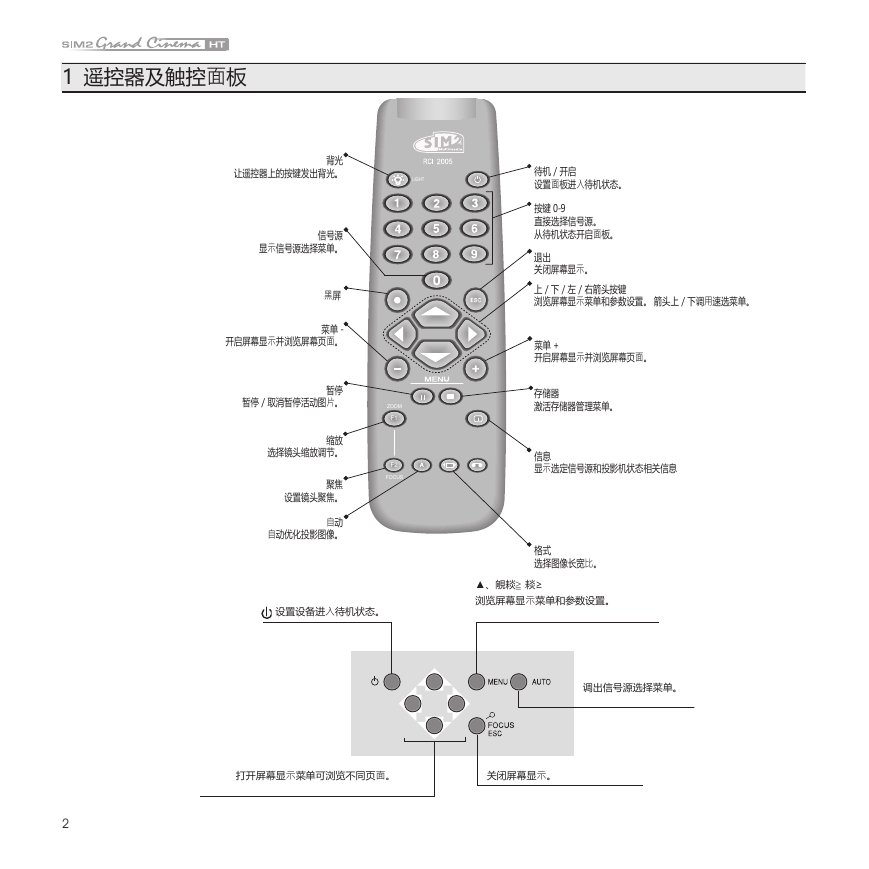

1 遥控器及触控面板背光让遥控器上的按键发出背光。 LIGHT 信号源显示信号源选择菜单。黑屏菜单 - 开启屏幕显示并浏览屏幕页面。暂停暂停／取消暂停活动图片。缩放选择镜头缩放调节。聚焦设置镜头聚焦。自动自动优化投影图像。 ZOOM F1 F2 FOCUS 待机／开启设置面板进入待机状态。按键 0-9 直接选择信号源。从待机状态开启面板。退出关闭屏幕显示。上／下／左／右箭头按键浏览屏幕显示菜单和参数设置。箭头上／下调用速选菜单。菜单 + 开启屏幕显示并浏览屏幕页面。存储器激活存储器管理菜单。信息显示选定信号源和投影机状态相关信息格式选择图像长宽比。 ▲、浏览屏幕显示菜单和参数设置。设置设备进入待机状态。调出信号源选择菜单。打开屏幕显示菜单可浏览不同页面。关闭屏幕显示。 2

1 简介合的产物。系统具备各种输入端（1 个复合视频输入端、1 个 S-视频输入端、1 个允许将系统连接至各种模拟和数码源：DVD 播放器、录像机、卫星和地面接收机、电脑、电视游戏主机、摄像机等等。由于可以选择多种事前设置长宽比（某些为用户可定义），因此可调节不同输入信号分辨率，从而在不损失图像质量的前提下，完美匹配指定的屏幕分辨率。使用遥控器，通过简单的菜单启动屏幕显示可完成所有图片调整操作；另外，通过家用自动化系统串行端口控制投影机。它的图像处理系统可优化再现各种输入信号，从隔行视频到高清晰和数码图形。凭借处理器的高像素比率信号搜集能力，能够以较高分辨率真实再现信号（如高清晰视频和图形），并且不会出现信息损失或降低图像清晰度。该设备经过 SIM2 的完整运行实验以确保实现最高品质。投影机灯泡的初始使用寿命约为 30-60 小时。除例行检查外，质量控制部门还在发货前对设备进行附加统计测验。因此，包装材料可能有打开迹象，另外，在标准程序下，灯泡初始运行时间可能高于规定时间。目录 1 简介 2 重要安全说明 3 拆包 4 安装 5 开启和关闭投影机 6 连接 7 连接板 8 遥控器 9 屏幕菜单 10 清洁和维护 11 常见问题 12 可选配件技术规格尺寸投影距离 3 4 8 9 11 12 13 15 16 说明书版本 1.0 （23-10-07） 26 26 27 28 29 30 FULL HD 1920x1080 DLP 和 DMD 是 Texas Instruments 的注册商标。 LLC 的商标或注册标志。 3

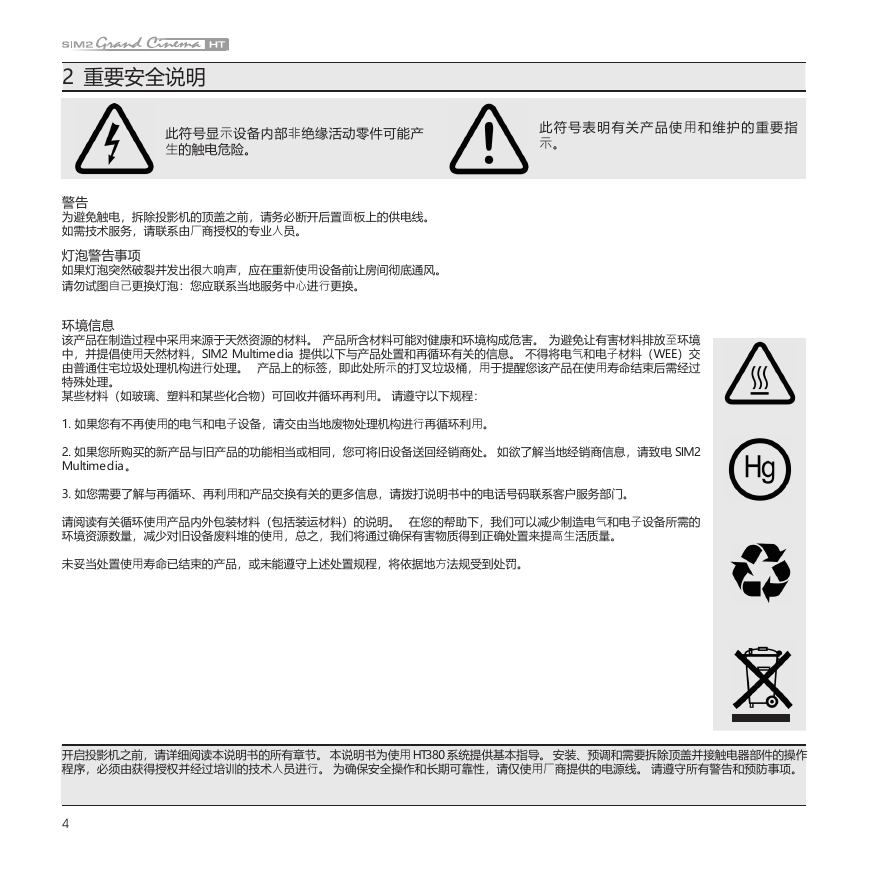

2 重要安全说明此符号显示设备内部非绝缘活动零件可能产生的触电危险。此符号表明有关产品使用和维护的重要指示。警告为避免触电，拆除投影机的顶盖之前，请务必断开后置面板上的供电线。如需技术服务，请联系由厂商授权的专业人员。灯泡警告事项如果灯泡突然破裂并发出很大响声，应在重新使用设备前让房间彻底通风。请勿试图自己更换灯泡：您应联系当地服务中心进行更换。环境信息该产品在制造过程中采用来源于天然资源的材料。产品所含材料可能对健康和环境构成危害。为避免让有害材料排放至环境中，并提倡使用天然材料，SIM2 Multimedia 提供以下与产品处置和再循环有关的信息。不得将电气和电子材料（WEE）交由普通住宅垃圾处理机构进行处理。产品上的标签，即此处所示的打叉垃圾桶，用于提醒您该产品在使用寿命结束后需经过特殊处理。某些材料（如玻璃、塑料和某些化合物）可回收并循环再利用。请遵守以下规程： 1. 如果您有不再使用的电气和电子设备，请交由当地废物处理机构进行再循环利用。 2. 如果您所购买的新产品与旧产品的功能相当或相同，您可将旧设备送回经销商处。如欲了解当地经销商信息，请致电 SIM2 Multimedia。 3. 如您需要了解与再循环、再利用和产品交换有关的更多信息，请拨打说明书中的电话号码联系客户服务部门。请阅读有关循环使用产品内外包装材料（包括装运材料）的说明。在您的帮助下，我们可以减少制造电气和电子设备所需的环境资源数量，减少对旧设备废料堆的使用，总之，我们将通过确保有害物质得到正确处置来提高生活质量。未妥当处置使用寿命已结束的产品，或未能遵守上述处置规程，将依据地方法规受到处罚。开启投影机之前，请详细阅读本说明书的所有章节。本说明书为使用 HT380 系统提供基本指导。安装、预调和需要拆除顶盖并接触电器部件的操作程序，必须由获得授权并经过培训的技术人员进行。为确保安全操作和长期可靠性，请仅使用厂商提供的电源线。请遵守所有警告和预防事项。 4

FCC 声明 B 类产品注意：此设备已经测试，符合 FCC 规则第 15 部分 B 类数字设备限制。这些限制旨在为住宅安装产生的有害干扰提供合理保护。此设备产生、使用并可放射频射能量，如不根据说明安装及使用，可能会对无线电通信产生有害干扰。但不能保证特定安装中不会产生干扰。如果从关闭和开启设备判断，此设备对无线电或电视接收产生有害干扰，用户应尝试以下一种或多种方法校正干扰：根据 FCC 规则，若用户对设备作出厂商未明确许可的更改，用户可能失去操作设备的权力。此 B 类数字设备符合加拿大 ICES-003 此 B 类数字设备符合加拿大 ICES-003。 5

投影机 1 2 3 5 19 16 19 17 HV R/Cr G/Y B/Cb 10 11 ZOOM 2 1 GRAPHICS RGB 4 CONTROL (RS 232) ATTENTION: pour ne pas compromettre la protection contre les resque d'incende remplacer par un fusible de meme type CAUTION: for continued protection against et de mems caracteristique risk of fire, replace only with same type and rating fuse. HDMI 5 AUDIO OUT 3 9 8 14 15 4 6 1 投影镜头。 2 镜头偏移钮。 3 冷却进风口。 4 设备前端遥控红外线传感器。 5 灯泡盒。 6 可调节把手。 7 可调节撑脚。 8 装有保险丝的电源插座。 9 主电源开关。 10 控制触控面板。 7 13 18 12 20 11 复合视频输入端。 12 S-视频输入端。 13 RGB / YCrCb输入端。 14 HDMI 输入端 15 声频输出端。 16 遥控输入端 17 VGA 输入端 18 RS232 串行接口。 19 控制 Led 20 电动式屏幕控制输出端。本说明书含如何正确安装和使用本设备的重要信息。使用设备前，请详细阅读安全规定和说明。请保存说明书以备日后参考。将设备连接至额定电压在 110-240 VAC、50/60 Hz 之间的电源，并配备保护用地线连接。如果您无法确定家用电源的额定电压，请联系电工。请注意避免让电源插座和任何延长引线超负荷工作。机盒内安装有承载危险高压的电子零部件和高温运行零部件。切勿打开机盒。所有维护和维修工作应委托获得授权的服务中心进行。擅自打开机盒将无法获得保修。电源插头是断开设备与电源连接的装置。请确保在安装操作过程中，电源线插头和电源插座取用方便。要断开设备与电源的连接，请拔出插头，不得拉扯电缆。 6 按图 2 所示连接设备。 ATTENTION: pour ne pas compromettre la protection contre les resque d'incende remplacer par un fusible de meme type CAUTION: for continued protection against et de mems caracteristique risk of fire, replace only with same type and rating fuse. DIGITAL INPUT AUDIO OUT 5 3 图2 100-240 Vac 50/60 Hz

更换保险丝之前，请首先断开设备与主电源的连接。保险丝盒在电源接头旁（图3)。请使用平头起子拆除保险丝夹持器(2)，然后再更换保险丝(3)。安装新的备用保险丝 (4)。请仅使用 T 3、15 A H 保险丝。为避免过热，应为投影机后部留出至少 40 厘米的自由空间。不得堵住通风孔。请勿将设备放置在热源附近，如加热器、散热器或其它装置（包括扩音器）附近。请勿将设备放置于空间不足的位置（如搁架、书橱等），通常应避免将设备放置在通风较差的位置，因为会导致设备过热。 ATTENTION: pour ne pas compromettre la protection contre les resque d'incende remplacer par un fusible de meme type CAUTION: for continued protection against et de mems caracteristique risk of fire, replace only with same type 1 and rating fuse. AUDIO OUT 2 4 250 V T 3.15A H 灯泡亮起时切勿直视灯泡，因为灯泡的强光可能对眼睛造成损伤。请特别注意，防止儿童有此类行为。 3 请勿将物体放置在镜头一侧的槽口中，并请确保镜头横向和纵向移动不会受到外部物体的阻碍。请将投影机放置在稳固表面上，或使用提供的天花板装配图3 架。切勿侧放或倒放投影机，或将镜头或顶部面板朝下放置。布置线缆时，请确保线缆不会妨碍或绊住他人。请确保所有线缆远离儿童。请将设备安装在尽可能靠近墙装插座的位置。避免踩踏电源线，确保线缆未缠结在一起，不得猛拉或拖动线缆；不得让线缆暴露于热源，并请确保线缆未打结或卷曲。如果电源线受损，请停止使用系统，并请求获得授权的技术人员的协助。为避免设备由于附近雷击而受损，请在暴风雨期间或长期不使用系统时断开设备电源。请勿在水源附近（水池、浴盆等）使用设备；请勿将含液体的物件放置在设备上或靠近设备的位置，不得让设备暴露在雨中、潮湿环境下，或让其接触到水滴和喷雾；不得使用水或液体洗涤剂清洁设备。注意：如将设备安装在地面，灯泡风扇的气流可能损坏投影机下的工作台。请采取保护措施，如衬垫；注意不要堵住投影机产生的气流。确保没有物体插入设备内部。如果发生此情况，请立即断开设备电源，并联系获得授权的技术人员。不使用投影机时，请断开电源。这样可大大减少能耗，还能延长设备电路使用寿命。 7

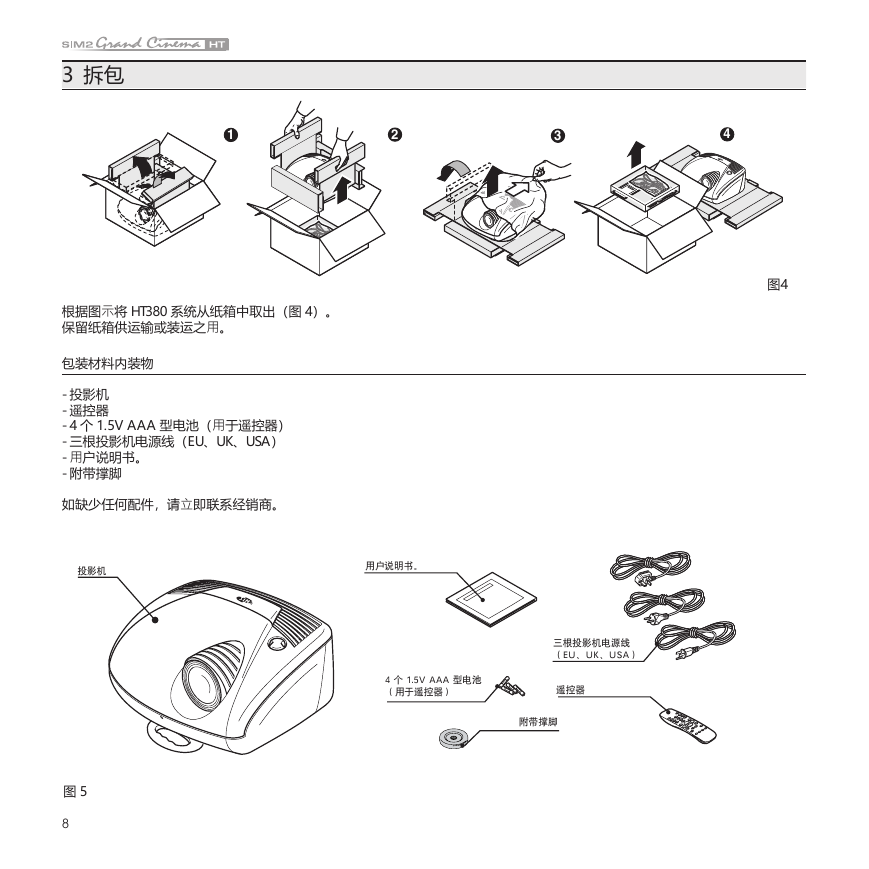

3 拆包 1 2 3 4 图4 根据图示将 HT380 系统从纸箱中取出（图 4）。保留纸箱供运输或装运之用。包装材料内装物 - 投影机 - 遥控器 - 4 个 1.5V AAA 型电池（用于遥控器） - 三根投影机电源线（EU、UK、USA） - 用户说明书。 - 附带撑脚如缺少任何配件，请立即联系经销商。图 5 8
