C3X 1080 user and installation manual manuale d’uso ed installazione bedienungs und wartungsanleit manuel d’utilisation et d’installation manual de uso e instalación manual de utilização 使用及安装手册 ВИДЕОПРОЕКТОР 0 0 0 0 2 7 0 6 4

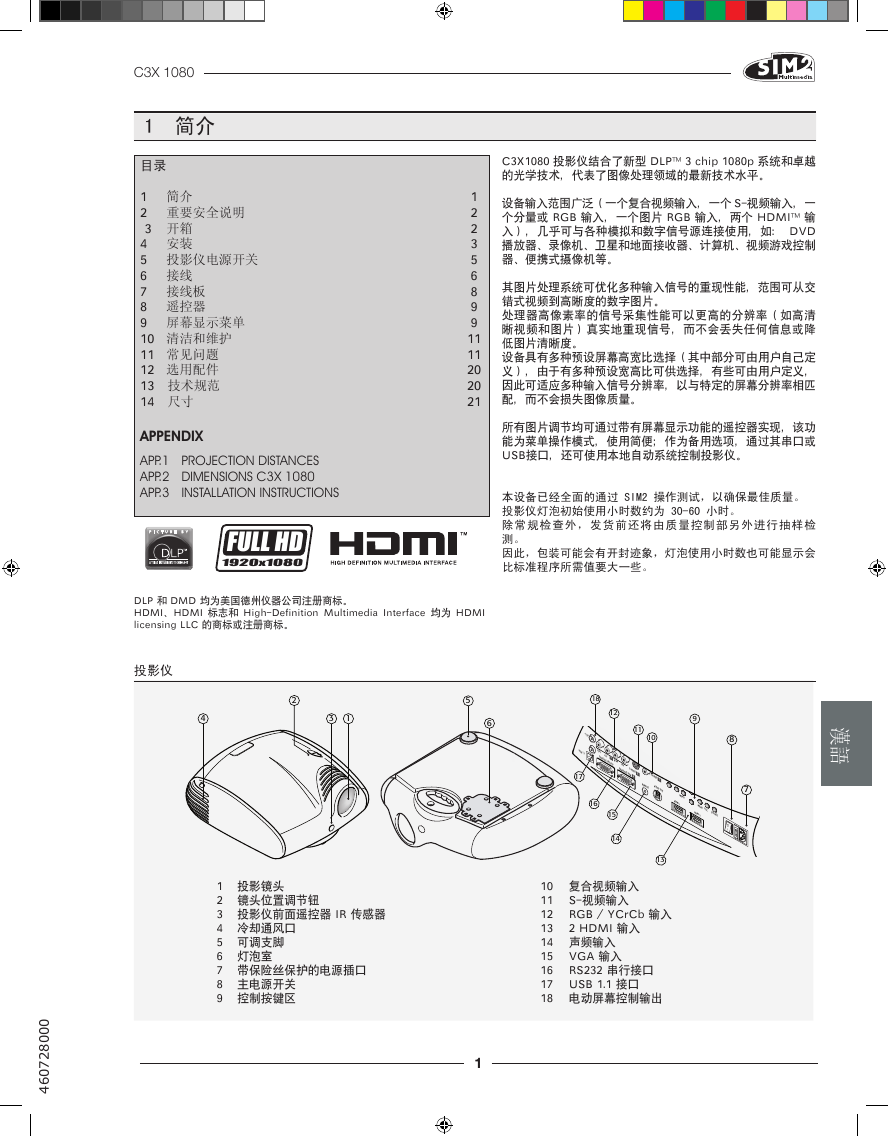

C3X 1080 1 简介目录 1 简介 2 重要安全说明 3 开箱 4 安装 5 投影仪电源开关 6 接线 7 接线板 8 遥控器 9 屏幕显示菜单 10 清洁和维护 11 常见问题 12 选用配件 13 技术规范 14 尺寸 APPENDIX APP.1 PROJECTION DISTANCES APP.2 DIMENSIONS C3X 1080 APP.3 INSTALLATION INSTRUCTIONS FULL HD 1920x1080 1 2 2 3 5 6 8 9 9 11 11 20 20 21 C3X1080 投影仪结合了新型 DLP™ 3 chip 1080p 系统和卓越的光学技术，代表了图像处理领域的最新技术水平。设备输入范围广泛（一个复合视频输入，一个 S-视频输入，一个分量或 RGB 输入，一个图片 RGB 输入，两个 HDMI™ 输入），几乎可与各种模拟和数字信号源连接使用，如： DVD 播放器、录像机、卫星和地面接收器、计算机、视频游戏控制器、便携式摄像机等。其图片处理系统可优化多种输入信号的重现性能，范围可从交错式视频到高晰度的数字图片。处理器高像素率的信号采集性能可以更高的分辨率（如高清晰视频和图片）真实地重现信号，而不会丢失任何信息或降低图片清晰度。设备具有多种预设屏幕高宽比选择（其中部分可由用户自己定义），由于有多种预设宽高比可供选择，有些可由用户定义，因此可适应多种输入信号分辨率，以与特定的屏幕分辨率相匹配，而不会损失图像质量。所有图片调节均可通过带有屏幕显示功能的遥控器实现，该功能为菜单操作模式，使用简便；作为备用选项，通过其串口或 USB接口，还可使用本地自动系统控制投影仪。本设备已经全面的通过 SIM2 操作测试，以确保最佳质量。投影仪灯泡初始使用小时数约为 30-60 小时。除常规检查外，发货前还将由质量控制部另外进行抽样检测。因此，包装可能会有开封迹象，灯泡使用小时数也可能显示会比标准程序所需值要大一些。 DLP 和 DMD 均为美国德州仪器公司注册商标。 HDMI、HDMI 标志和 High-Definition Multimedia Interface 均为 HDMI licensing LLC 的商标或注册商标。投影仪 2 4 3 1 1 投影镜头 2 镜头位置调节钮 3 投影仪前面遥控器 IR 传感器 4 冷却通风口 5 可调支脚 6 灯泡室 7 带保险丝保护的电源插口 8 主电源开关 9 控制按键区 5 6 1 1 0 0 0 8 2 7 0 6 4 18 12 +12V USB 1.1 R/Pr C/Y 3 CONTROL (RS232) 9 11 10 B/Pb HV GRAPHICS RGB S-VIDEO 4 2 S-VIDEO 1 REMOTE AUDIO OUT 17 16 MENU HDMI 1 MENU HDMI 2 ESC SOURCE 15 14 13 漢語 8 O I 7 10 复合视频输入 11 S-视频输入 12 RGB / YCrCb 输入 13 2 HDMI 输入 14 声频输入 15 VGA 输入 16 RS232 串行接口 17 USB 1.1 接口 18 电动屏幕控制输出

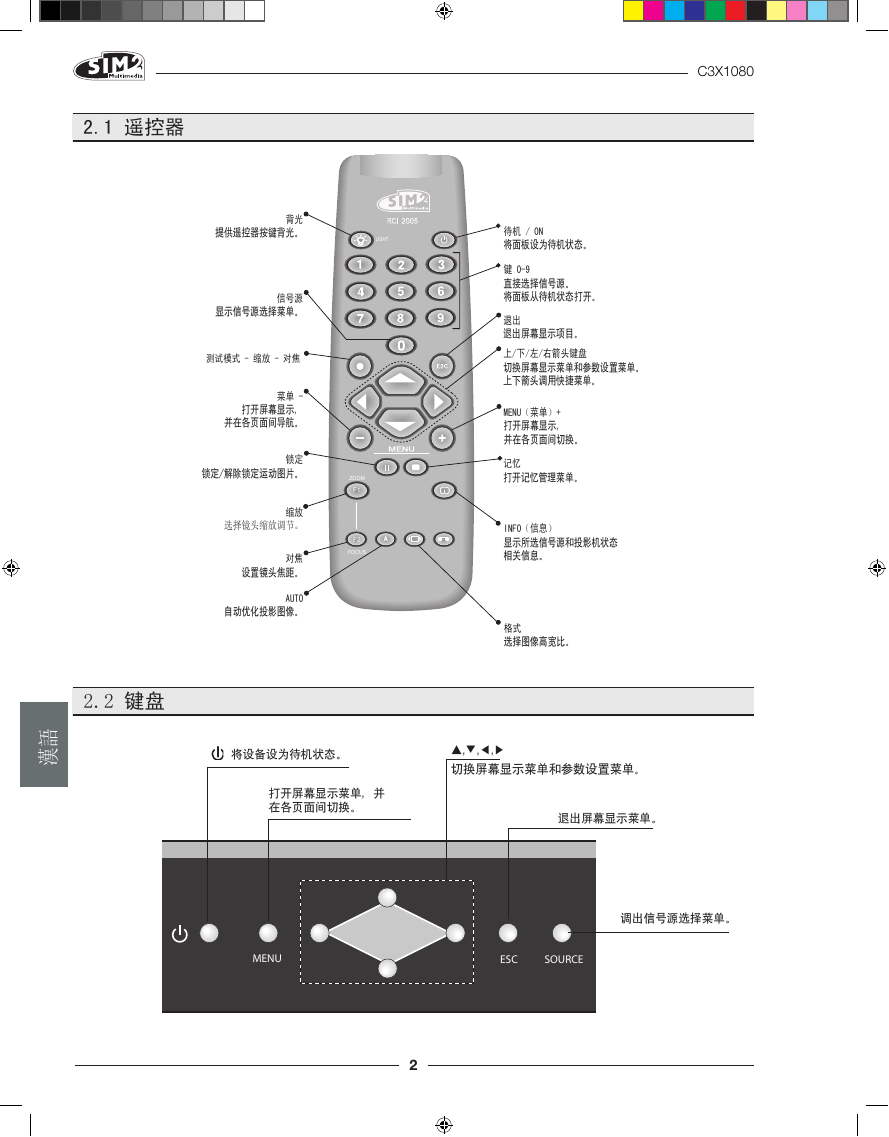

2.1 遥控器 C3X1080 背光提供遥控器按键背光。 LIGHT 信号源显示信号源选择菜单。测试模式 - 缩放 - 对焦菜单 - 打开屏幕显示，并在各页面间导航。锁定锁定/解除锁定运动图片。缩放选择镜头缩放调节。对焦设置镜头焦距。 AUTO 自动优化投影图像。 ZOOM F1 F2 FOCUS 待机 / ON 将面板设为待机状态。键 0-9 直接选择信号源。将面板从待机状态打开。退出退出屏幕显示项目。上/下/左/右箭头键盘切换屏幕显示菜单和参数设置菜单。上下箭头调用快捷菜单。 MENU（菜单）+ 打开屏幕显示，并在各页面间切换。记忆打开记忆管理菜单。 INFO（信息）显示所选信号源和投影机状态相关信息。格式选择图像高宽比。 2.2 键盘語漢将设备设为待机状态。打开屏幕显示菜单，并在各页面间切换。 ▲,▼,◀,▶ 切换屏幕显示菜单和参数设置菜单。退出屏幕显示菜单。 MENU ESC SOURCE 调出信号源选择菜单。 2

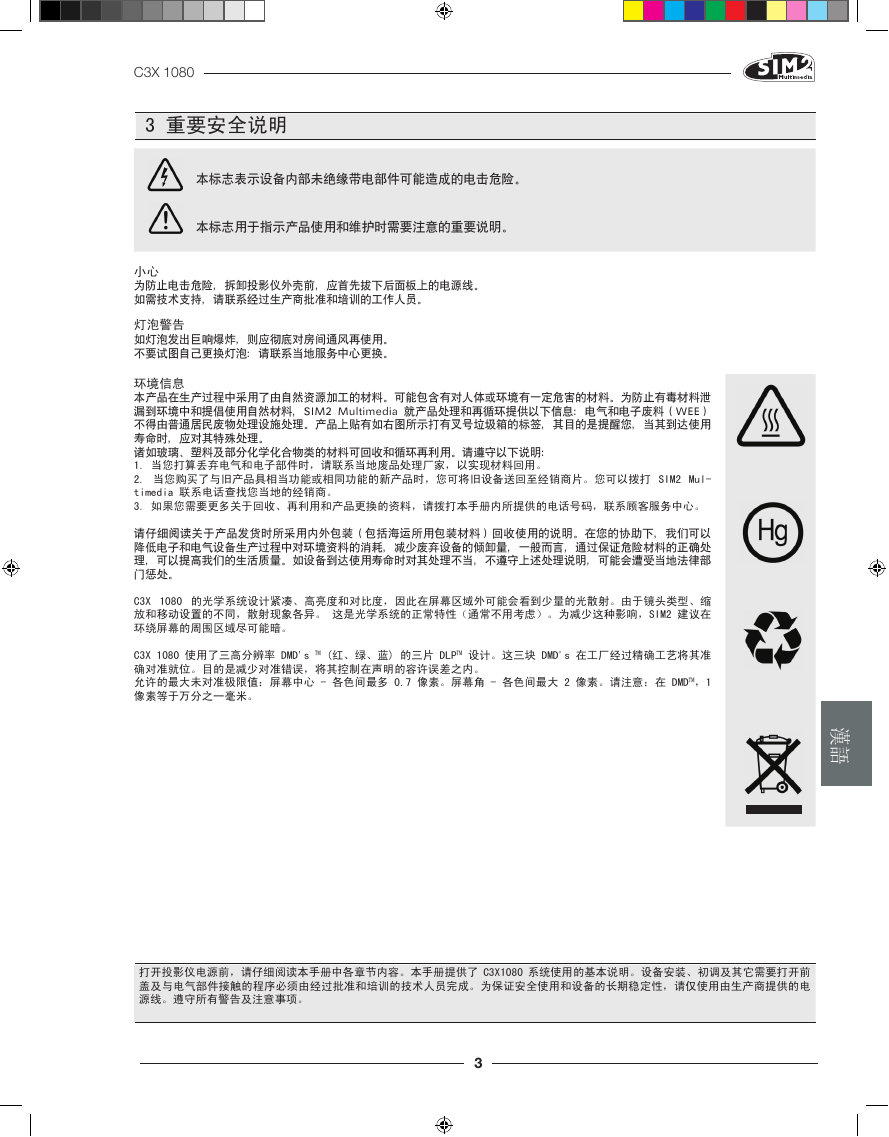

C3X 1080 3 重要安全说明本标志表示设备内部未绝缘带电部件可能造成的电击危险。本标志用于指示产品使用和维护时需要注意的重要说明。小心为防止电击危险，拆卸投影仪外壳前，应首先拔下后面板上的电源线。如需技术支持，请联系经过生产商批准和培训的工作人员。灯泡警告如灯泡发出巨响爆炸，则应彻底对房间通风再使用。不要试图自己更换灯泡：请联系当地服务中心更换。环境信息本产品在生产过程中采用了由自然资源加工的材料。可能包含有对人体或环境有一定危害的材料。为防止有毒材料泄漏到环境中和提倡使用自然材料，SIM2 Multimedia 就产品处理和再循环提供以下信息：电气和电子废料（WEE）不得由普通居民废物处理设施处理。产品上贴有如右图所示打有叉号垃圾箱的标签，其目的是提醒您，当其到达使用寿命时，应对其特殊处理。诸如玻璃、塑料及部分化学化合物类的材料可回收和循环再利用。请遵守以下说明： 1. 当您打算丢弃电气和电子部件时，请联系当地废品处理厂家，以实现材料回用。 2. 当您购买了与旧产品具相当功能或相同功能的新产品时，您可将旧设备送回至经销商片。您可以拨打 SIM2 Mul- timedia 联系电话查找您当地的经销商。 3. 如果您需要更多关于回收、再利用和产品更换的资料，请拨打本手册内所提供的电话号码，联系顾客服务中心。请仔细阅读关于产品发货时所采用内外包装（包括海运所用包装材料）回收使用的说明。在您的协助下，我们可以降低电子和电气设备生产过程中对环境资料的消耗，减少废弃设备的倾卸量，一般而言，通过保证危险材料的正确处理，可以提高我们的生活质量。如设备到达使用寿命时对其处理不当，不遵守上述处理说明，可能会遭受当地法律部门惩处。 C3X 1080 的光学系统设计紧凑、高亮度和对比度，因此在屏幕区域外可能会看到少量的光散射。由于镜头类型、缩放和移动设置的不同，散射现象各异。这是光学系统的正常特性（通常不用考虑）。为减少这种影响，SIM2 建议在环绕屏幕的周围区域尽可能暗。 C3X 1080 使用了三高分辨率 DMD's ™ (红、绿、蓝) 的三片 DLP™ 设计。这三块 DMD's 在工厂经过精确工艺将其准确对准就位。目的是减少对准错误，将其控制在声明的容许误差之内。允许的最大未对准极限值：屏幕中心 - 各色间最多 0.7 像素。屏幕角 - 各色间最大 2 像素。请注意：在 DMD™，1 像素等于万分之一毫米。漢語打开投影仪电源前，请仔细阅读本手册中各章节内容。本手册提供了 C3X1080 系统使用的基本说明。设备安装、初调及其它需要打开前盖及与电气部件接触的程序必须由经过批准和培训的技术人员完成。为保证安全使用和设备的长期稳定性，请仅使用由生产商提供的电源线。遵守所有警告及注意事项。 3

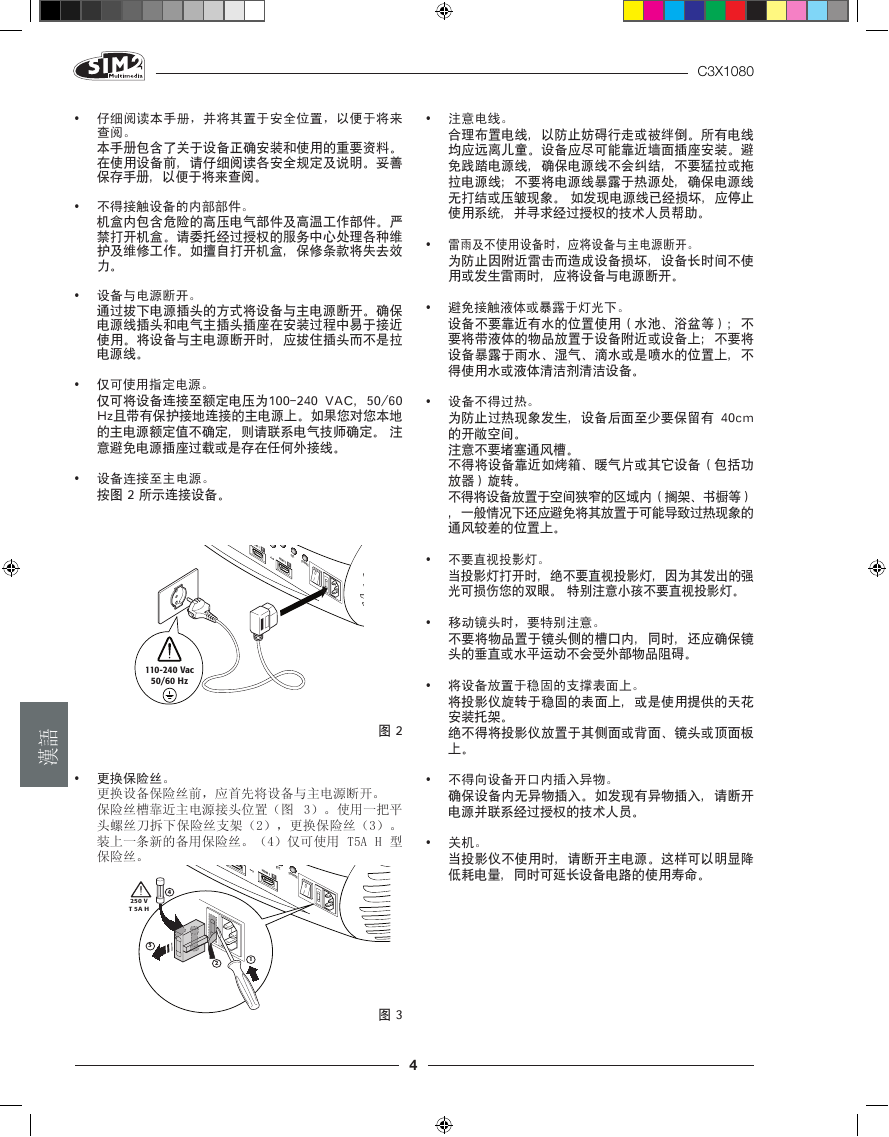

• 仔细阅读本手册，并将其置于安全位置，以便于将来查阅。本手册包含了关于设备正确安装和使用的重要资料。在使用设备前，请仔细阅读各安全规定及说明。妥善保存手册，以便于将来查阅。 • 不得接触设备的内部部件。机盒内包含危险的高压电气部件及高温工作部件。严禁打开机盒。请委托经过授权的服务中心处理各种维护及维修工作。如擅自打开机盒，保修条款将失去效力。 • 设备与电源断开。通过拔下电源插头的方式将设备与主电源断开。确保电源线插头和电气主插头插座在安装过程中易于接近使用。将设备与主电源断开时，应拔住插头而不是拉电源线。 • 仅可使用指定电源。仅可将设备连接至额定电压为100-240 VAC，50/60 Hz且带有保护接地连接的主电源上。如果您对您本地的主电源额定值不确定，则请联系电气技师确定。注意避免电源插座过载或是存在任何外接线。 • 设备连接至主电源。按图 2 所示连接设备。 HDMI 1 5 ESC HDMI 2 6 SOURCE 0 I C3X1080 • 注意电线。合理布置电线，以防止妨碍行走或被绊倒。所有电线均应远离儿童。设备应尽可能靠近墙面插座安装。避免践踏电源线，确保电源线不会纠结，不要猛拉或拖拉电源线；不要将电源线暴露于热源处，确保电源线无打结或压皱现象。如发现电源线已经损坏，应停止使用系统，并寻求经过授权的技术人员帮助。 • 雷雨及不使用设备时，应将设备与主电源断开。为防止因附近雷击而造成设备损坏，设备长时间不使用或发生雷雨时，应将设备与电源断开。 • 避免接触液体或暴露于灯光下。设备不要靠近有水的位置使用（水池、浴盆等）；不要将带液体的物品放置于设备附近或设备上；不要将设备暴露于雨水、湿气、滴水或是喷水的位置上，不得使用水或液体清洁剂清洁设备。 • 设备不得过热。为防止过热现象发生，设备后面至少要保留有 40cm 的开敞空间。注意不要堵塞通风槽。不得将设备靠近如烤箱、暖气片或其它设备（包括功放器）旋转。不得将设备放置于空间狭窄的区域内（搁架、书橱等），一般情况下还应避免将其放置于可能导致过热现象的通风较差的位置上。 • 不要直视投影灯。当投影灯打开时，绝不要直视投影灯，因为其发出的强光可损伤您的双眼。特别注意小孩不要直视投影灯。 • 移动镜头时，要特别注意。不要将物品置于镜头侧的槽口内，同时，还应确保镜头的垂直或水平运动不会受外部物品阻碍。 110-240 Vac 50/60 Hz 語漢 • 将设备放置于稳固的支撑表面上。将投影仪旋转于稳固的表面上，或是使用提供的天花安装托架。绝不得将投影仪放置于其侧面或背面、镜头或顶面板图 2 上。 • 更换保险丝。更换设备保险丝前，应首先将设备与主电源断开。保险丝槽靠近主电源接头位置（图 3）。使用一把平头螺丝刀拆下保险丝支架（2），更换保险丝（3）。装上一条新的备用保险丝。（4）仅可使用 T5A H 型保险丝。 ESC HDMI 2 6 SOURCE 0 I 4 250 V T 5A H 3 2 1 • 不得向设备开口内插入异物。确保设备内无异物插入。如发现有异物插入，请断开电源并联系经过授权的技术人员。 • 关机。当投影仪不使用时，请断开主电源。这样可以明显降低耗电量，同时可延长设备电路的使用寿命。图 3 4

C3X 1080 4 开箱 4 3 2 1 图 4 箱内部件 1) 投影仪 2) 遥控器 3) 四节1.5V AAA电池（遥控器使用） 4) 投影仪电源线（欧洲、英国和美国制式） 5) 用户手册 6) Live Color Calibration 光盘 7) 屏幕控制插孔如发现任何缺失，请立即通知销售商。 1 1 按下图所示，将C3X1080系统从包装箱中取出（图4）。保存包装箱，以备将来设备装运或动输使用。漢語 4 2 3 7 图 5 5 6 5

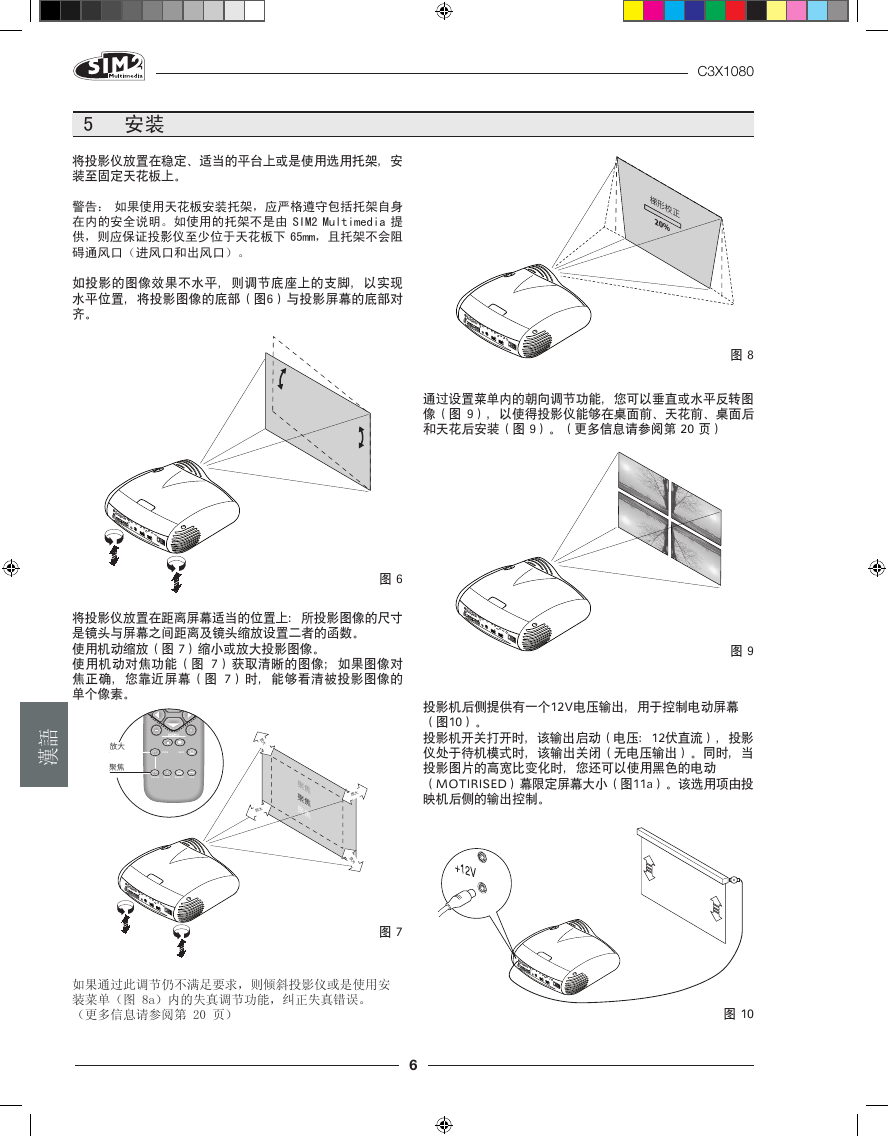

C3X1080 梯形校正 20% 图 8 通过设置菜单内的朝向调节功能，您可以垂直或水平反转图像（图 9），以使得投影仪能够在桌面前、天花前、桌面后和天花后安装（图 9）。（更多信息请参阅第 20 页）图 9 投影机后侧提供有一个12V电压输出，用于控制电动屏幕（图10）。投影机开关打开时，该输出启动（电压：12伏直流），投影仪处于待机模式时，该输出关闭（无电压输出）。同时，当投影图片的高宽比变化时，您还可以使用黑色的电动（MOTIRISED）幕限定屏幕大小（图11a）。该选用项由投映机后侧的输出控制。 5 安装将投影仪放置在稳定、适当的平台上或是使用选用托架，安装至固定天花板上。警告：如果使用天花板安装托架，应严格遵守包括托架自身在内的安全说明。如使用的托架不是由 SIM2 Multimedia 提供，则应保证投影仪至少位于天花板下 65mm，且托架不会阻碍通风口（进风口和出风口）。如投影的图像效果不水平，则调节底座上的支脚，以实现水平位置，将投影图像的底部（图6）与投影屏幕的底部对齐。图 6 将投影仪放置在距离屏幕适当的位置上：所投影图像的尺寸是镜头与屏幕之间距离及镜头缩放设置二者的函数。使用机动缩放（图 7）缩小或放大投影图像。使用机动对焦功能（图 7）获取清晰的图像；如果图像对焦正确，您靠近屏幕（图 7）时，能够看清被投影图像的单个像素。語漢放大放大聚焦 F1 ZOOM HELP F2 FOCUS AUTO ASPECT VCR 聚焦聚聚焦焦放大放大放大图 7 如果通过此调节仍不满足要求，则倾斜投影仪或是使用安装菜单（图 8a）内的失真调节功能，纠正失真错误。（更多信息请参阅第 20 页）图 10 6

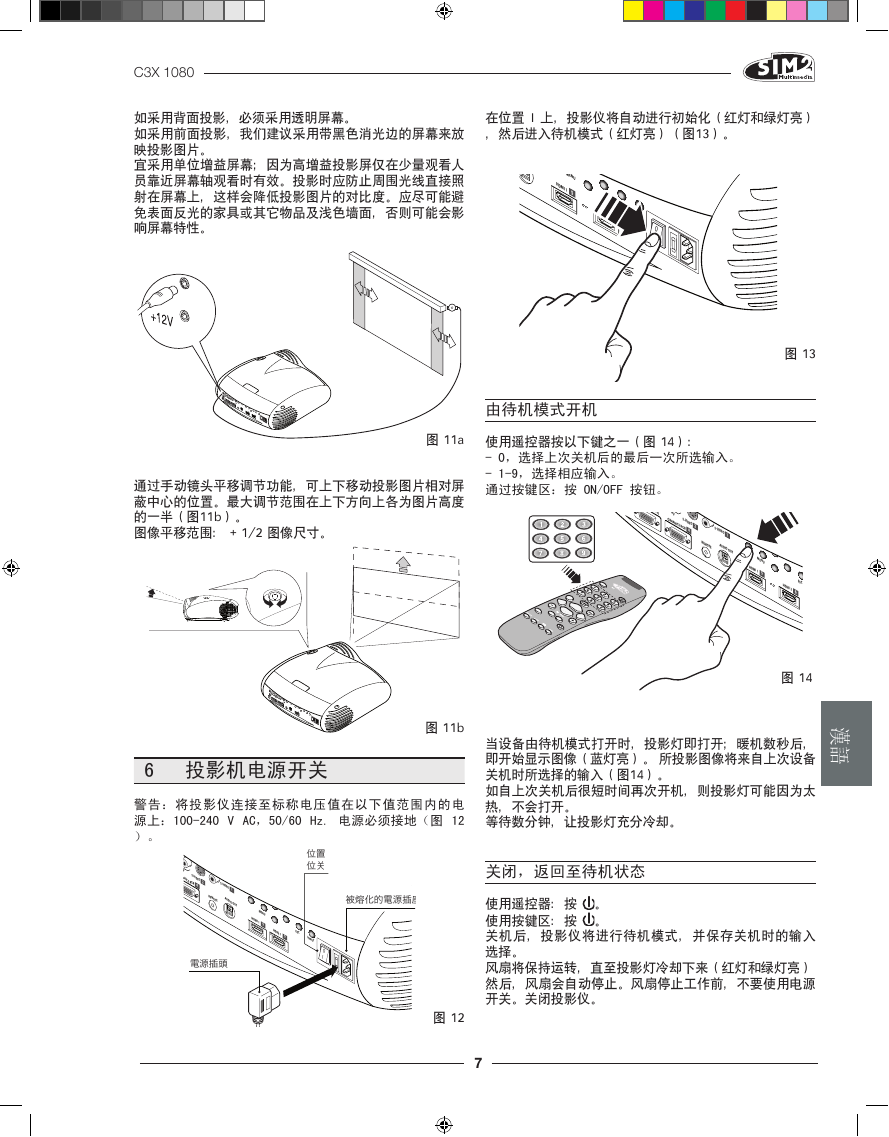

C3X 1080 如采用背面投影，必须采用透明屏幕。如采用前面投影，我们建议采用带黑色消光边的屏幕来放映投影图片。宜采用单位增益屏幕；因为高增益投影屏仅在少量观看人员靠近屏幕轴观看时有效。投影时应防止周围光线直接照射在屏幕上，这样会降低投影图片的对比度。应尽可能避免表面反光的家具或其它物品及浅色墙面，否则可能会影响屏幕特性。在位置 I 上，投影仪将自动进行初始化（红灯和绿灯亮），然后进入待机模式（红灯亮）（图13）。 MENU HDMI 1 5 ESC HDMI 2 6 INPUT 0 I 图 11a 通过手动镜头平移调节功能，可上下移动投影图片相对屏蔽中心的位置。最大调节范围在上下方向上各为图片高度的一半（图11b）。图像平移范围： + 1/2 图像尺寸。由待机模式开机使用遥控器按以下键之一（图 14）： - 0，选择上次关机后的最后一次所选输入。 - 1-9，选择相应输入。通过按键区：按 ON/OFF 按钮。 232) HV GRAPHICS RGB S-VIDEO 4 2 S-VIDEO 1 REMOTE AUDIO OUT 图 13 MENU HDMI 1 5 ESC HDMI 2 6 图 14 图 11b 6 投影机电源开关警告：将投影仪连接至标称电压值在以下值范围内的电源上：100-240 V AC，50/60 Hz. 电源必须接地（图 12 ）。位置位关 MENU HDMI 1 5 HDMI 1 5 ESC INPUT 0 I HV GRAPHICS RGB S-VIDEO 4 2 S-VIDEO 1 AUDIO OUT REMOTE 電源插頭被熔化的電源插座当设备由待机模式打开时，投影灯即打开；暖机数秒后，即开始显示图像（蓝灯亮）。所投影图像将来自上次设备关机时所选择的输入（图14）。如自上次关机后很短时间再次开机，则投影灯可能因为太热，不会打开。等待数分钟，让投影灯充分冷却。漢語关闭，返回至待机状态使用遥控器：按。使用按键区：按。关机后，投影仪将进行待机模式，并保存关机时的输入选择。风扇将保持运转，直至投影灯冷却下来（红灯和绿灯亮）然后，风扇会自动停止。风扇停止工作前，不要使用电源开关。关闭投影仪。图 12 7
