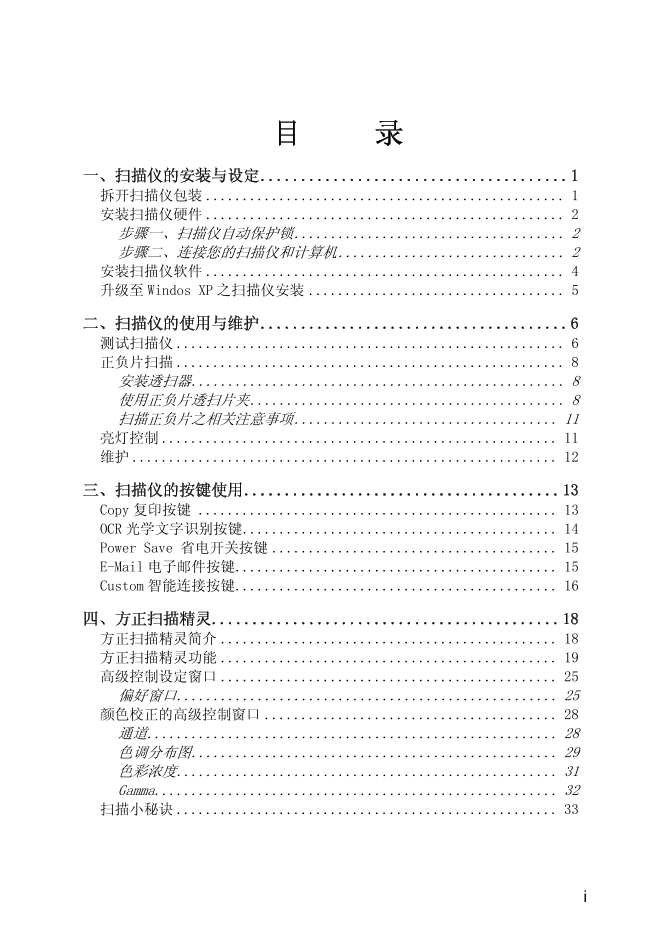

目录一、扫描仪的安装与设定......................................1 拆开扫描仪包装 ................................................. 1 安装扫描仪硬件 ................................................. 2 步骤一、扫描仪自动保护锁..................................... 2 步骤二、连接您的扫描仪和计算机............................... 2 安装扫描仪软件 ................................................. 4 升级至 Windos XP 之扫描仪安装 ................................... 5 二、扫描仪的使用与维护......................................6 测试扫描仪 ..................................................... 6 正负片扫描 ..................................................... 8 安装透扫器................................................... 8 使用正负片透扫片夹........................................... 8 扫描正负片之相关注意事项.................................... 11 亮灯控制 ...................................................... 11 维护 .......................................................... 12 三、扫描仪的按键使用.......................................13 Copy 复印按键 ................................................. 13 OCR 光学文字识别按键........................................... 14 Power Save 省电开关按键 ....................................... 15 E-Mail 电子邮件按键............................................ 15 Custom 智能连接按键............................................ 16 四、方正扫描精灵...........................................18 方正扫描精灵简介 .............................................. 18 方正扫描精灵功能 .............................................. 19 高级控制设定窗口 .............................................. 25 偏好窗口.................................................... 25 颜色校正的高级控制窗口 ........................................ 28 通道........................................................ 28 色调分布图.................................................. 29 色彩浓度.................................................... 31 Gamma....................................................... 32 扫描小秘诀 .................................................... 33 i

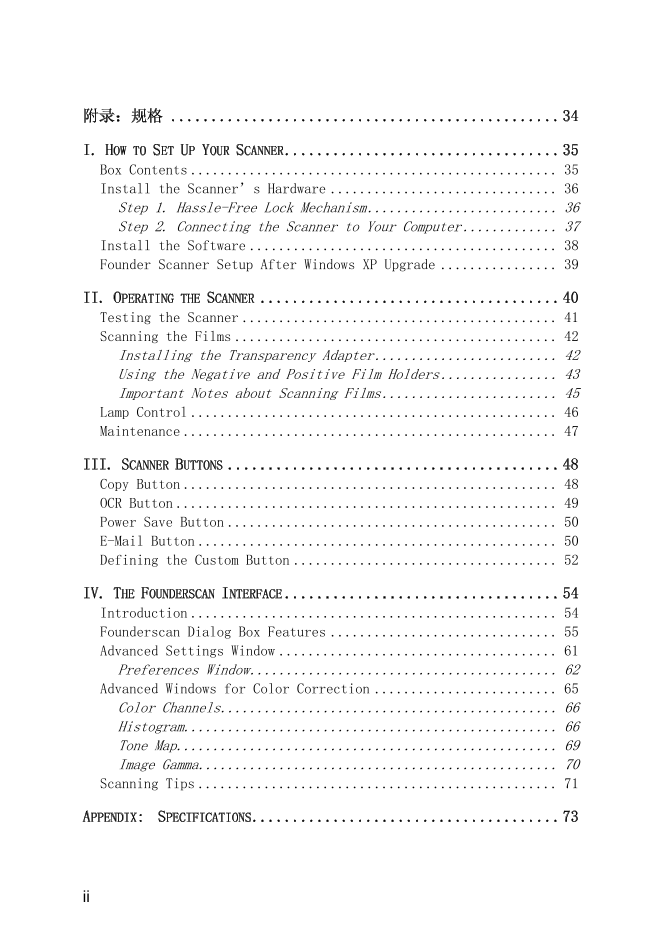

附录：规格 ................................................34 I. HOW TO SET UP YOUR SCANNER..................................35 Box Contents .................................................. 35 Install the Scanner’s Hardware ............................... 36 Step 1. Hassle-Free Lock Mechanism.......................... 36 Step 2. Connecting the Scanner to Your Computer ............. 37 Install the Software .......................................... 38 Founder Scanner Setup After Windows XP Upgrade ................ 39 II. OPERATING THE SCANNER .....................................40 Testing the Scanner ........................................... 41 Scanning the Films ............................................ 42 Installing the Transparency Adapter......................... 42 Using the Negative and Positive Film Holders ................ 43 Important Notes about Scanning Films........................ 45 Lamp Control .................................................. 46 Maintenance ................................................... 47 III. SCANNER BUTTONS .........................................48 Copy Button ................................................... 48 OCR Button .................................................... 49 Power Save Button ............................................. 50 E-Mail Button ................................................. 50 Defining the Custom Button .................................... 52 IV. THE FOUNDERSCAN INTERFACE ..................................54 Introduction .................................................. 54 Founderscan Dialog Box Features ............................... 55 Advanced Settings Window ...................................... 61 Preferences Window.......................................... 62 Advanced Windows for Color Correction ......................... 65 Color Channels.............................................. 66 Histogram................................................... 66 Tone Map.................................................... 69 Image Gamma................................................. 70 Scanning Tips ................................................. 71 APPENDIX: SPECIFICATIONS......................................73 ii

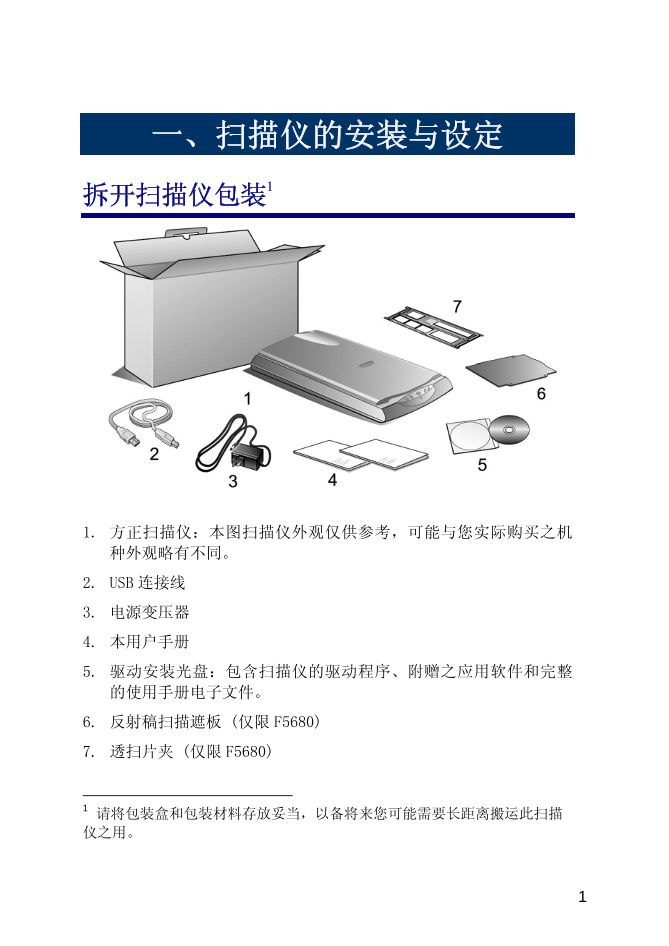

一、扫描仪的安装与设定 1 拆开扫描仪包装 1. 方正扫描仪：本图扫描仪外观仅供参考，可能与您实际购买之机种外观略有不同。 2. USB 连接线 3. 电源变压器 4. 本用户手册 5. 驱动安装光盘：包含扫描仪的驱动程序、附赠之应用软件和完整的使用手册电子文件。 6. 反射稿扫描遮板 (仅限 F5680) 7. 透扫片夹 (仅限 F5680) 1 请将包装盒和包装材料存放妥当，以备将来您可能需要长距离搬运此扫描仪之用。 1

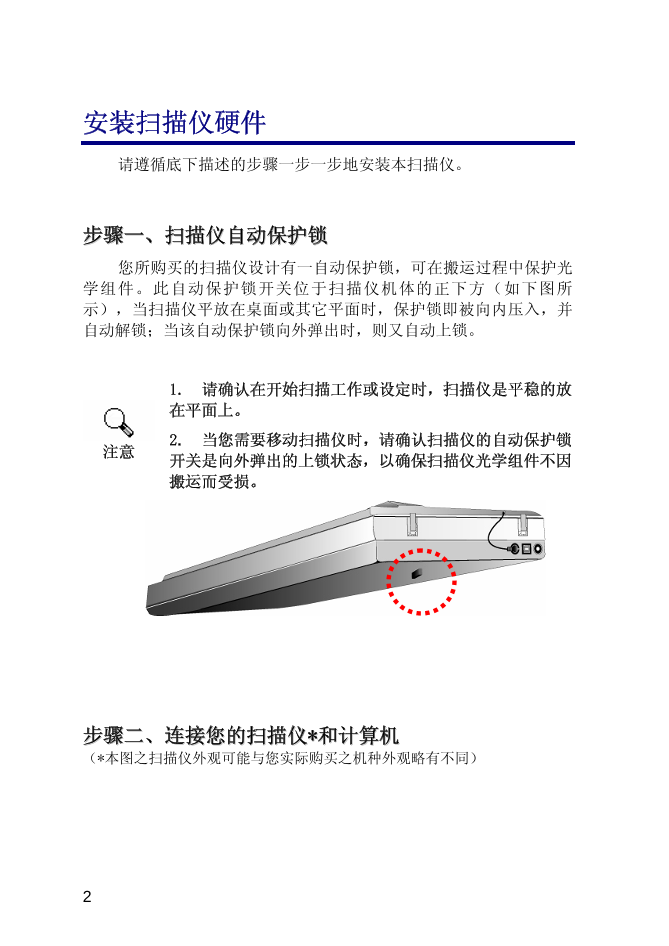

安装扫描仪硬件请遵循底下描述的步骤一步一步地安装本扫描仪。步骤一、扫描仪自动保护锁您所购买的扫描仪设计有一自动保护锁，可在搬运过程中保护光学组件。此自动保护锁开关位于扫描仪机体的正下方（如下图所示），当扫描仪平放在桌面或其它平面时，保护锁即被向内压入，并自动解锁；当该自动保护锁向外弹出时，则又自动上锁。 1. 请确认在开始扫描工作或设定时，扫描仪是平稳的放在平面上。 2. 当您需要移动扫描仪时，请确认扫描仪的自动保护锁注意开关是向外弹出的上锁状态，以确保扫描仪光学组件不因搬运而受损。步骤二、连接您的扫描仪*和计算机（*本图之扫描仪外观可能与您实际购买之机种外观略有不同） 2

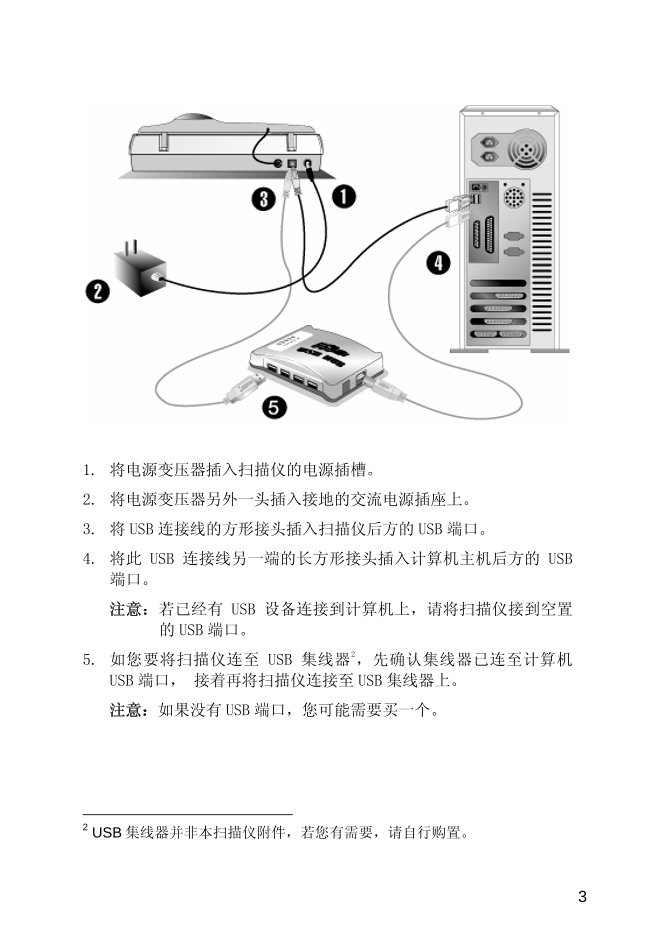

1. 将电源变压器插入扫描仪的电源插槽。 2. 将电源变压器另外一头插入接地的交流电源插座上。 3. 将 USB 连接线的方形接头插入扫描仪后方的 USB 端口。 4. 将此 USB 连接线另一端的长方形接头插入计算机主机后方的 USB 端口。注意：若已经有 USB 设备连接到计算机上，请将扫描仪接到空置的 USB 端口。 2 5. 如您要将扫描仪连至 USB 集线器，先确认集线器已连至计算机 USB 端口，接着再将扫描仪连接至 USB 集线器上。注意：如果没有 USB 端口，您可能需要买一个。 2 USB 集线器并非本扫描仪附件，若您有需要，请自行购置。 3

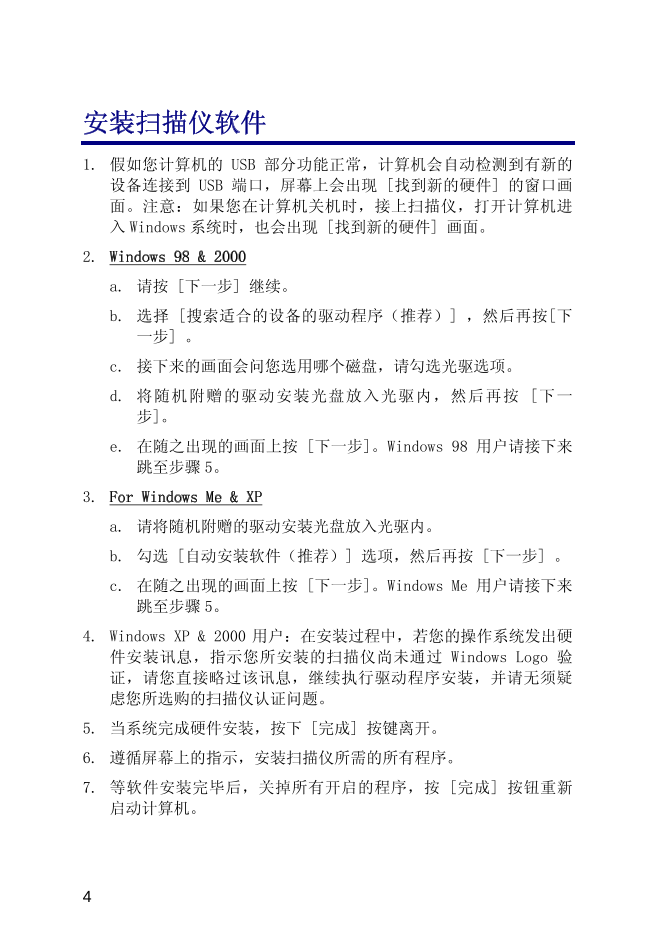

安装扫描仪软件 1. 假如您计算机的 USB 部分功能正常，计算机会自动检测到有新的设备连接到 USB 端口，屏幕上会出现 [找到新的硬件] 的窗口画面。注意：如果您在计算机关机时，接上扫描仪，打开计算机进入 Windows 系统时，也会出现 [找到新的硬件] 画面。 2. Windows 98 & 2000 a. 请按 [下一步] 继续。 b. 选择 [搜索适合的设备的驱动程序（推荐）] ，然后再按[下一步] 。 c. 接下来的画面会问您选用哪个磁盘，请勾选光驱选项。 d. 将随机附赠的驱动安装光盘放入光驱内，然后再按 [下一步]。 e. 在随之出现的画面上按 [下一步]。Windows 98 用户请接下来跳至步骤 5。 3. For Windows Me & XP a. 请将随机附赠的驱动安装光盘放入光驱内。 b. 勾选 [自动安装软件（推荐）] 选项，然后再按 [下一步] 。 c. 在随之出现的画面上按 [下一步]。Windows Me 用户请接下来跳至步骤 5。 4. Windows XP & 2000 用户：在安装过程中，若您的操作系统发出硬件安装讯息，指示您所安装的扫描仪尚未通过 Windows Logo 验证，请您直接略过该讯息，继续执行驱动程序安装，并请无须疑虑您所选购的扫描仪认证问题。 5. 当系统完成硬件安装，按下 [完成] 按键离开。 6. 遵循屏幕上的指示，安装扫描仪所需的所有程序。 7. 等软件安装完毕后，关掉所有开启的程序，按 [完成] 按钮重新启动计算机。 4

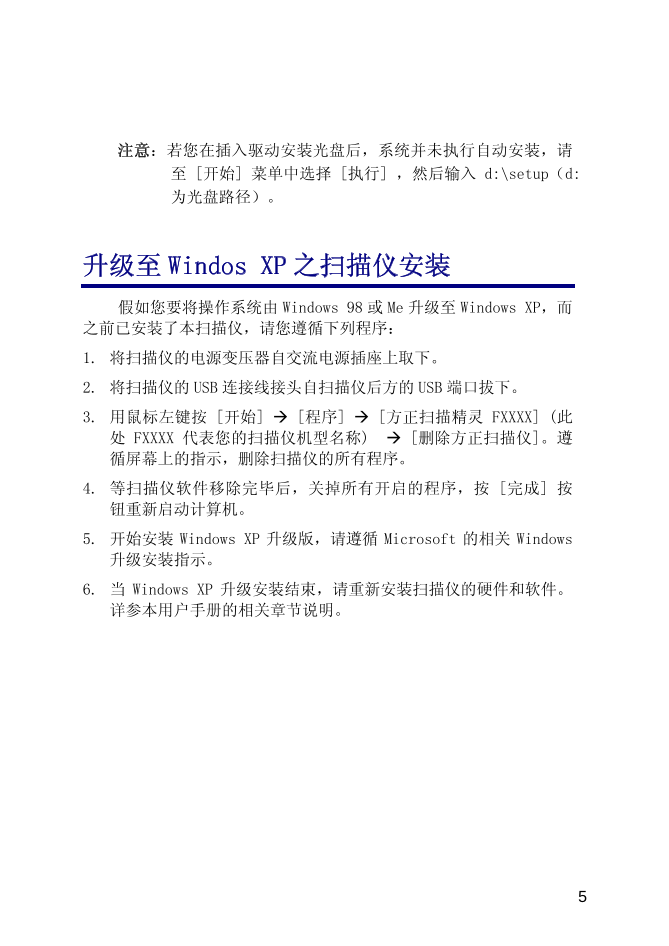

注意：若您在插入驱动安装光盘后，系统并未执行自动安装，请至 [开始] 菜单中选择 [执行] ，然后输入 d:\setup（d: 为光盘路径）。升级至 Windos XP 之扫描仪安装假如您要将操作系统由 Windows 98 或 Me 升级至 Windows XP，而之前已安装了本扫描仪，请您遵循下列程序： 1. 将扫描仪的电源变压器自交流电源插座上取下。 2. 将扫描仪的 USB 连接线接头自扫描仪后方的 USB 端口拔下。 3. 用鼠标左键按 [开始] [程序] [方正扫描精灵 FXXXX] (此处 FXXXX 代表您的扫描仪机型名称) [删除方正扫描仪]。遵循屏幕上的指示，删除扫描仪的所有程序。 4. 等扫描仪软件移除完毕后，关掉所有开启的程序，按 [完成] 按钮重新启动计算机。 5. 开始安装 Windows XP 升级版，请遵循 Microsoft 的相关 Windows 升级安装指示。 6. 当 Windows XP 升级安装结束，请重新安装扫描仪的硬件和软件。详参本用户手册的相关章节说明。 5

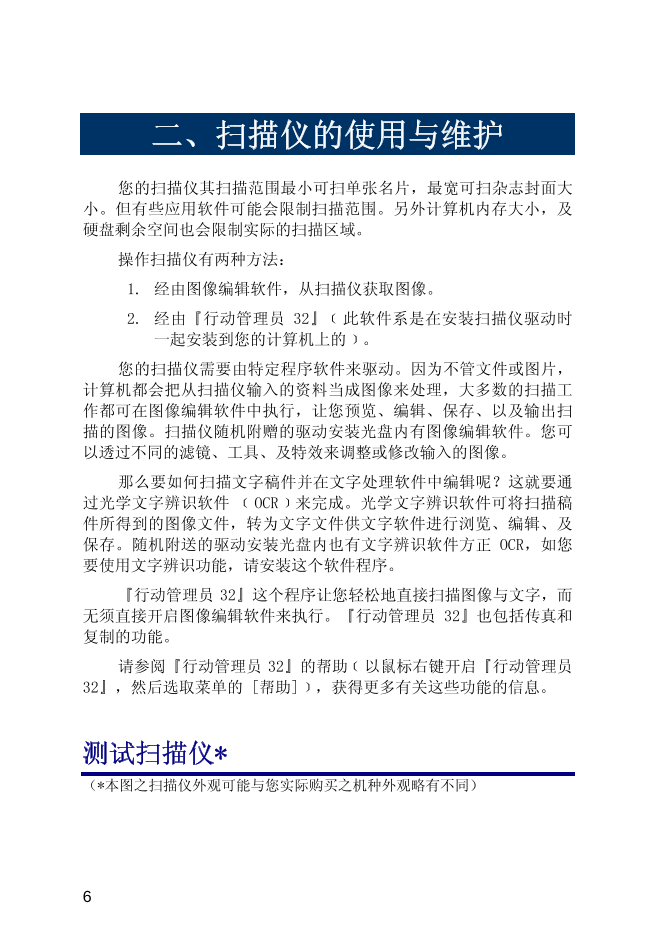

二、扫描仪的使用与维护您的扫描仪其扫描范围最小可扫单张名片，最宽可扫杂志封面大小。但有些应用软件可能会限制扫描范围。另外计算机内存大小，及硬盘剩余空间也会限制实际的扫描区域。操作扫描仪有两种方法： 1. 经由图像编辑软件，从扫描仪获取图像。 2. 经由『行动管理员 32』﹝此软件系是在安装扫描仪驱动时一起安装到您的计算机上的﹞。您的扫描仪需要由特定程序软件来驱动。因为不管文件或图片，计算机都会把从扫描仪输入的资料当成图像来处理，大多数的扫描工作都可在图像编辑软件中执行，让您预览、编辑、保存、以及输出扫描的图像。扫描仪随机附赠的驱动安装光盘内有图像编辑软件。您可以透过不同的滤镜、工具、及特效来调整或修改输入的图像。那么要如何扫描文字稿件并在文字处理软件中编辑呢？这就要通过光学文字辨识软件 ﹝OCR﹞来完成。光学文字辨识软件可将扫描稿件所得到的图像文件，转为文字文件供文字软件进行浏览、编辑、及保存。随机附送的驱动安装光盘内也有文字辨识软件方正 OCR，如您要使用文字辨识功能，请安装这个软件程序。『行动管理员 32』这个程序让您轻松地直接扫描图像与文字，而无须直接开启图像编辑软件来执行。『行动管理员 32』也包括传真和复制的功能。请参阅『行动管理员 32』的帮助﹝以鼠标右键开启『行动管理员 32』，然后选取菜单的 [帮助]﹞，获得更多有关这些功能的信息。测试扫描仪* （*本图之扫描仪外观可能与您实际购买之机种外观略有不同） 6
