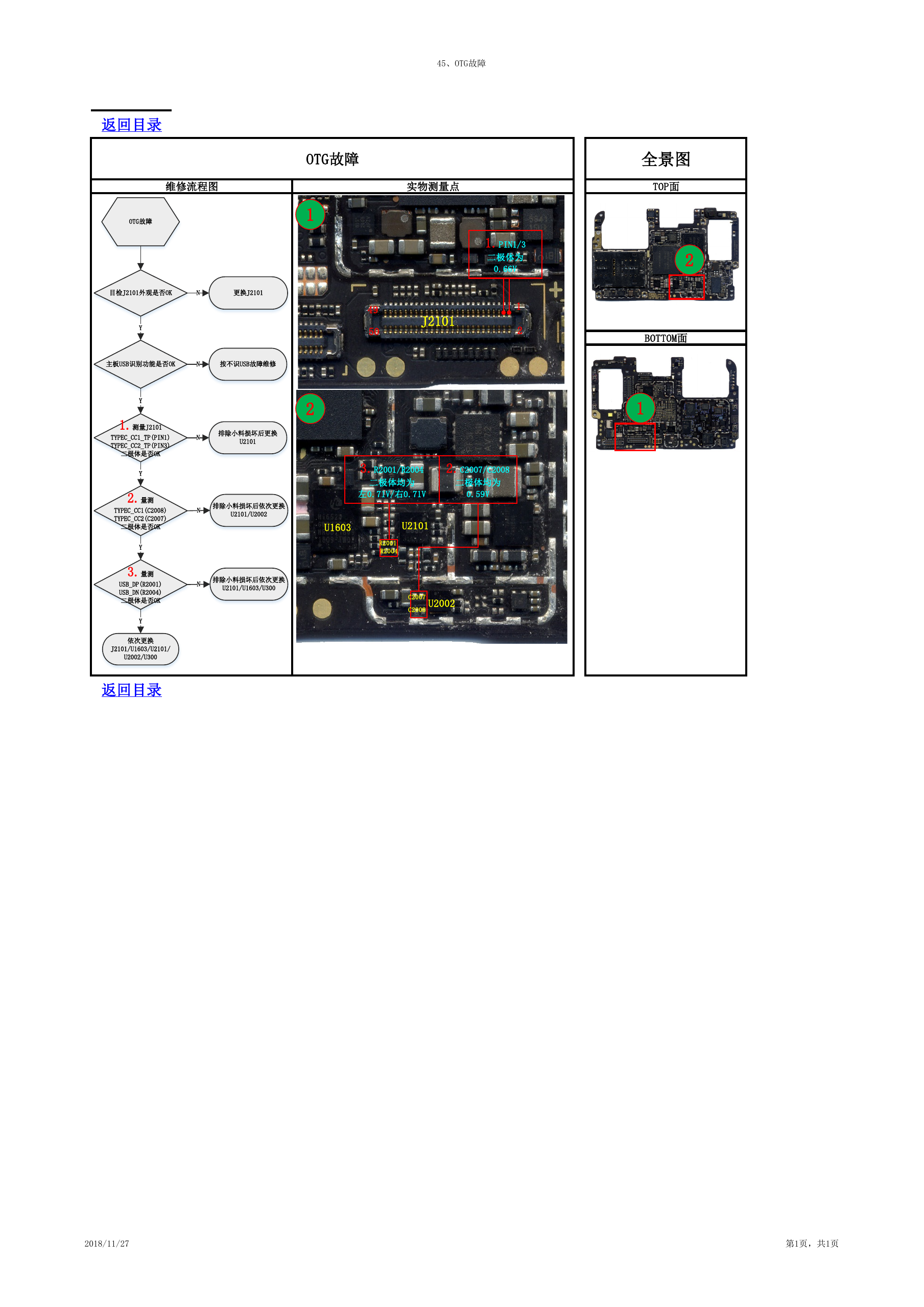

目检J2101外观是否OK N 更换J2101 Y 主板USB识别功能是否OK N 按不识USB故障维修 1.PIN1/3 二极体为 0.66V 1 2 49 50 J2101 1 2 全景图 TOP面 2 BOTTOM面 1 45、OTG故障 OTG故障 维修流程图 实物测量点 N N N 排除小料损坏后更换 U2101 排除小料损坏后依次更换 U2101/U2002 排除小料损坏后依次更换 U2101/U1603/U300 3.R2001/R2004 2.C2007/C2008 二极体均为 左0.71V/右0.71V 二极体均为 0.59V U1603 U2101 R2001 R2004 C2007 C2008 U2002 返回目录 OTG故障 Y 1.测量J2101 TYPEC_CC1_TP(PIN1) TYPEC_CC2_TP(PIN3) 二极体是否OK Y 2.量测 TYPEC_CC1(C2008) TYPEC_CC2(C2007) 二极体是否OK Y 3.量测 USB_DP(R2001) USB_DN(R2004) 二极体是否OK Y 依次更换 J2101/U1603/U2101/ U2002/U300 返回目录 2018/11/27 第1页，共1页
