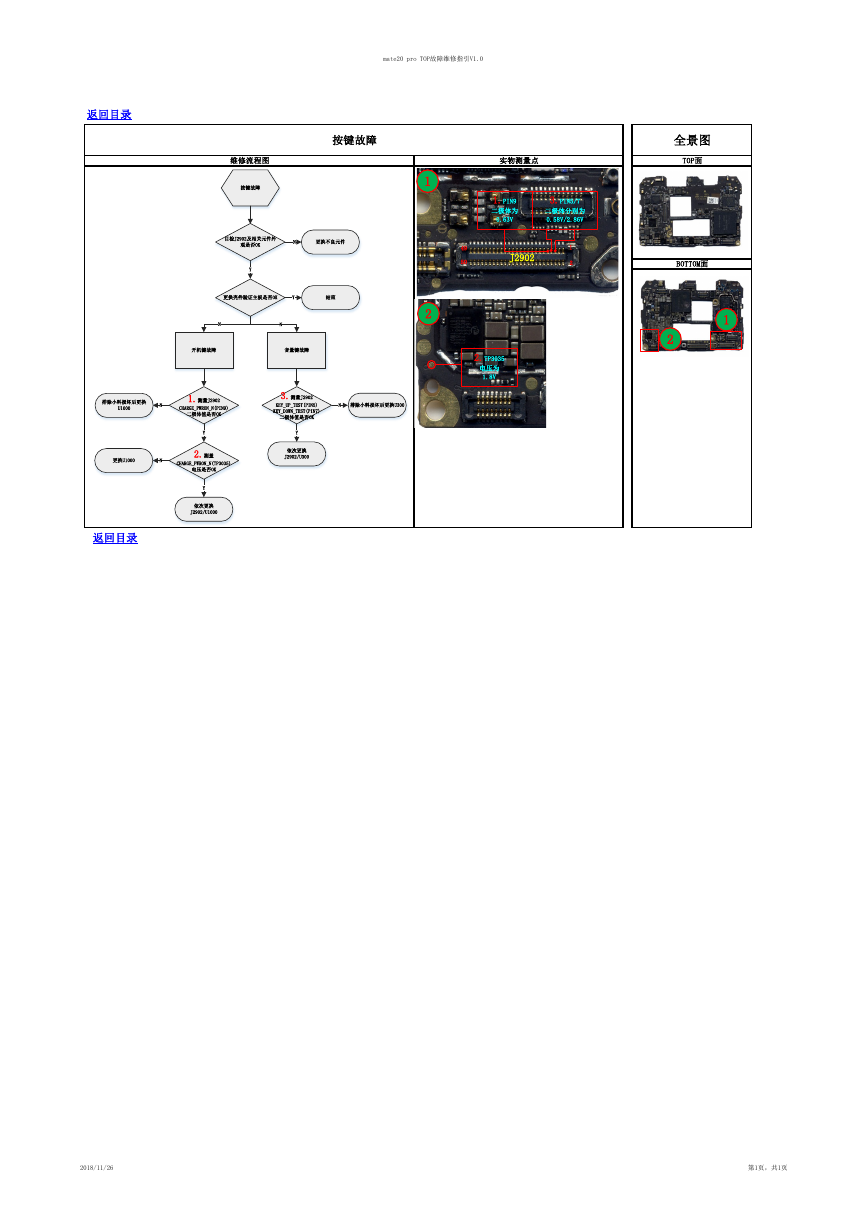

mate20 pro TOP故障维修指引V1.0 返回目录 按键故障 维修流程图 按键故障 目检J2902及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N 开机键故障 音量键故障 实物测量点 1.PIN9 二极体为 0.63V 3.PIN5/7 二极体分别为 0.58V/2.86V 49 50 J2902 1 2 1 2 2.TP3035 电压为 1.8V 全景图 TOP面 BOTTOM面 1 2 排除小料损坏后更换 U1000 更换U1000 N N 1.测量J2902 CHARGE_PWRON_N(PIN9) 二极体值是否OK Y 2.测量 CHARGE_PWRON_N(TP3035) 电压是否OK 3.测量J2902 KEY_UP_TEST(PIN5) KEY_DOWN_TEST(PIN7) 二极体值是否OK Y 依次更换 J2902/U300 N 排除小料损坏后更换U300 Y 依次更换 J2902/U1000 返回目录 2018/11/26 第1页，共1页
