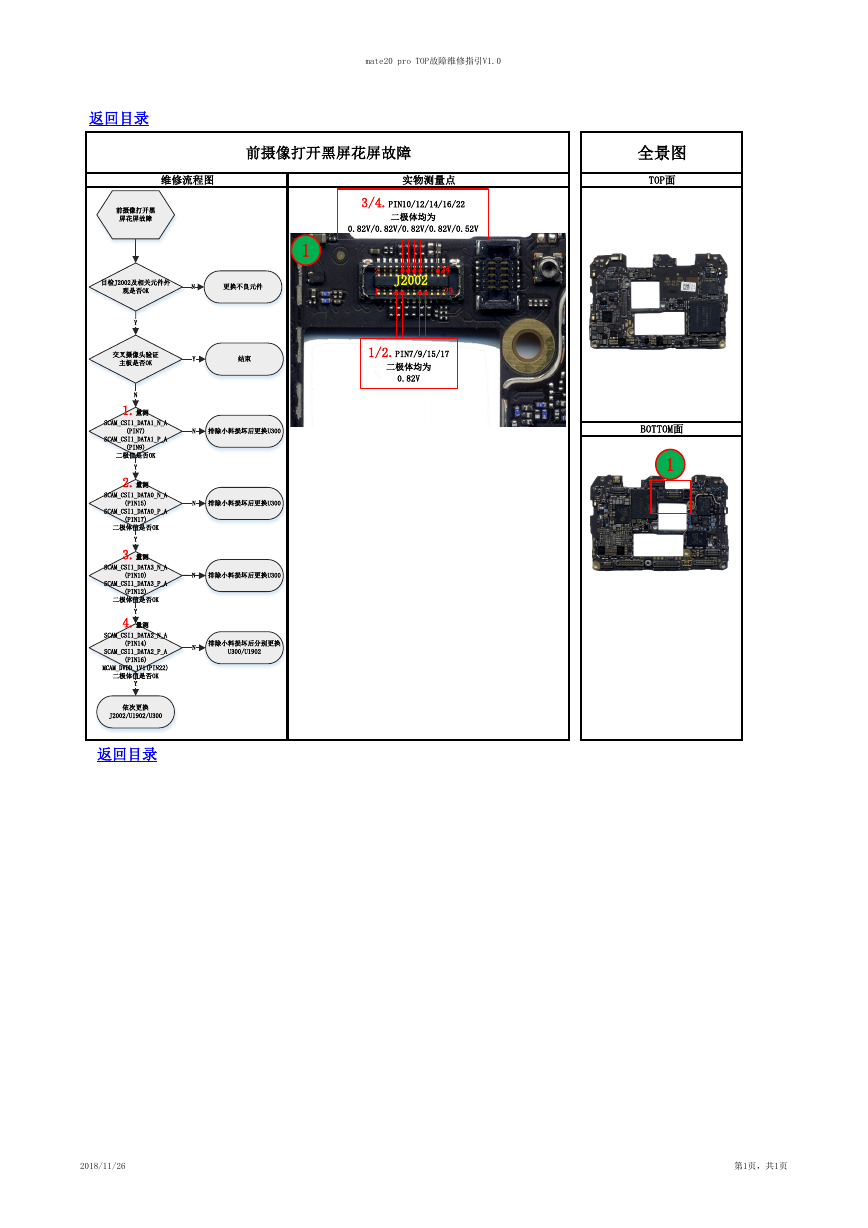

mate20 pro TOP故障维修指引V1.0 前摄像打开黑屏花屏故障 维修流程图 实物测量点 全景图 TOP面 返回目录 前摄像打开黑 屏花屏故障 3/4.PIN10/12/14/16/22 二极体均为 0.82V/0.82V/0.82V/0.82V/0.52V 1 2 1 J2002 24 23 1/2.PIN7/9/15/17 二极体均为 0.82V BOTTOM面 1 目检J2002及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 N 1.量测 SCAM_CSI1_DATA1_N_A (PIN7) N 排除小料损坏后更换U300 SCAM_CSI1_DATA1_P_A (PIN9) 二极值是否OK Y 2.量测 SCAM_CSI1_DATA0_N_A (PIN15) N 排除小料损坏后更换U300 SCAM_CSI1_DATA0_P_A (PIN17) 二极体值是否OK Y 3.量测 SCAM_CSI1_DATA3_N_A (PIN10) N 排除小料损坏后更换U300 N 排除小料损坏后分别更换 U300/U1902 SCAM_CSI1_DATA3_P_A (PIN12) 二极体值是否OK Y 4.量测 SCAM_CSI1_DATA2_N_A (PIN14) SCAM_CSI1_DATA2_P_A (PIN16) MCAM_DVDD_1V1(PIN22) 二极体值是否OK Y 依次更换 J2002/U1902/U300 返回目录 2018/11/26 第1页，共1页
