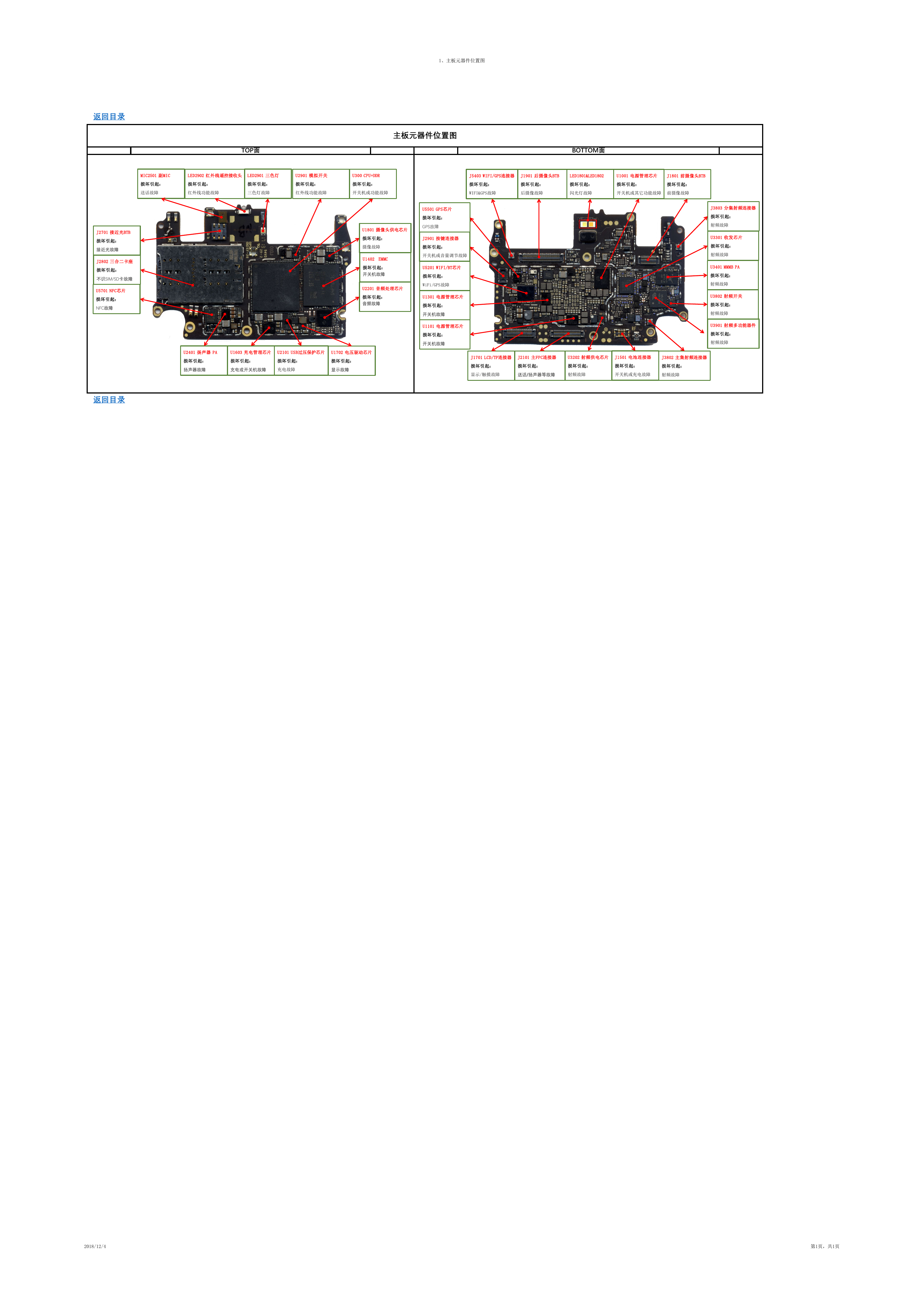

1、主板元器件位置图 返回目录 J2701 接近光BTB 损坏引起： 接近光故障 J2802 三合二卡座 损坏引起： 不识SIM/SD卡故障 U5701 NFC芯片 损坏引起： NFC故障 返回目录 TOP面 BOTTOM面 主板元器件位置图 MIC2501 副MIC LED2902 红外线遥控接收头 LED2901 三色灯 U2901 模拟开关 U300 CPU+DDR J5403 WIFI/GPS连接器 J1901 后摄像头BTB LED1801&LED1802 U1001 电源管理芯片 J1801 前摄像头BTB 损坏引起： 损坏引起： 送话故障 红外线功能故障 损坏引起： 三色灯故障 损坏引起： 损坏引起： 红外线功能故障 开关机或功能故障 损坏引起： WIFI&GPS故障 损坏引起： 后摄像故障 损坏引起： 闪光灯故障 损坏引起： 损坏引起： 开关机或其它功能故障 前摄像故障 U1801 摄像头供电芯片 损坏引起： 摄像故障 U1402 EMMC 损坏引起： 开关机故障 U2201 音频处理芯片 损坏引起： 音频故障 U5501 GPS芯片 损坏引起： GPS故障 J2901 按键连接器 损坏引起： 开关机或音量调节故障 U5201 WIFI/BT芯片 损坏引起： WiFi/GPS故障 U1301 电源管理芯片 损坏引起： 开关机故障 U1101 电源管理芯片 损坏引起： 开关机故障 J3803 分集射频连接器 损坏引起： 射频故障 U3301 收发芯片 损坏引起： 射频故障 U3401 MMMB PA 损坏引起： 射频故障 U3802 射频开关 损坏引起： 射频故障 U3901 射频多功能器件 损坏引起： 射频故障 U2401 扬声器 PA U1603 充电管理芯片 U2101 USB过压保护芯片 U1702 电压驱动芯片 损坏引起： 扬声器故障 损坏引起： 损坏引起： 充电或开关机故障 充电故障 损坏引起： 显示故障 J1701 LCD/TP连接器 J2101 主FPC连接器 U3202 射频供电芯片 J1501 电池连接器 J3802 主集射频连接器 损坏引起： 损坏引起： 损坏引起： 损坏引起： 损坏引起： 显示/触摸故障 送话/扬声器等故障 射频故障 开关机或充电故障 射频故障 2018/12/4 第1页，共1页
