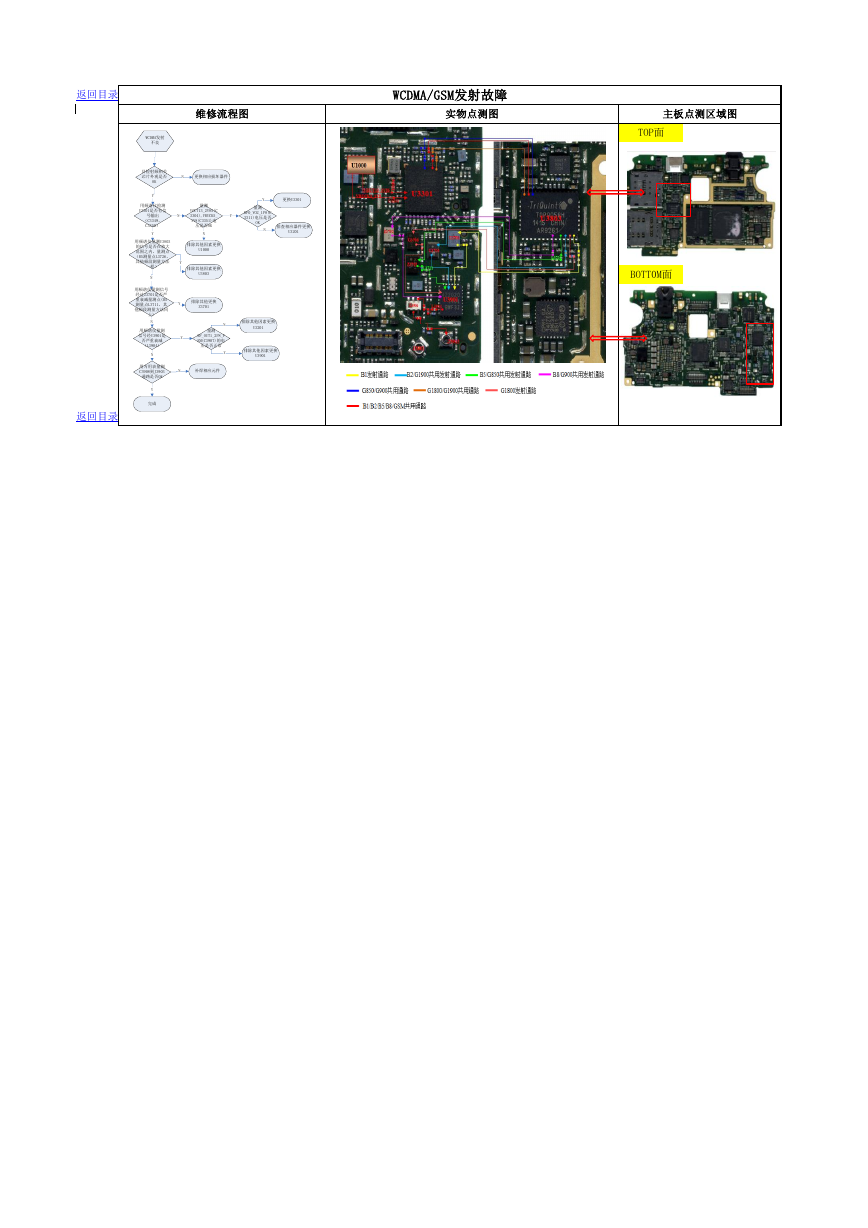

返回目录 维修流程图 WCDMA/GSM发射故障 实物点测图 主板点测区域图 TOP面 BOTT0M面 返回目录 WCDMA发射不良目检射频相关芯片外观是否OK更换相应损坏器件用频谱仪检测U3301是否有信号输出（C3349、C3350）量测VOUT13_2V85(C3304),VBUCK5_1V8(C3351)电压是否OK量测RF0_VO2_1P8(C3311)电压是否OKN排查相应器件更换U3201N 排除其他因素更换U1000更换U3301Y N N Y YY用频谱仪量测U3803的信号是否在放大范围之内，量测点（B5测量点L3726，其他频段测量方法一样）Y排除其他因素更换U3803N用频谱仪量测信号经过Z3701是否严重衰减量测点(B5测量点L3711，其他频段测量方法同上)NY排除其他更换Z3701用频谱仪量测信号经U3901是否严重衰减（L3904）Y量测RF_OUT1_2P8_FEM(C3907)的电压是否正常N排除其他因素更换U3201NY排除其他因素更换U3901用万用表量测C3908到J3903通路是否OKN补焊相应元件Y完成
