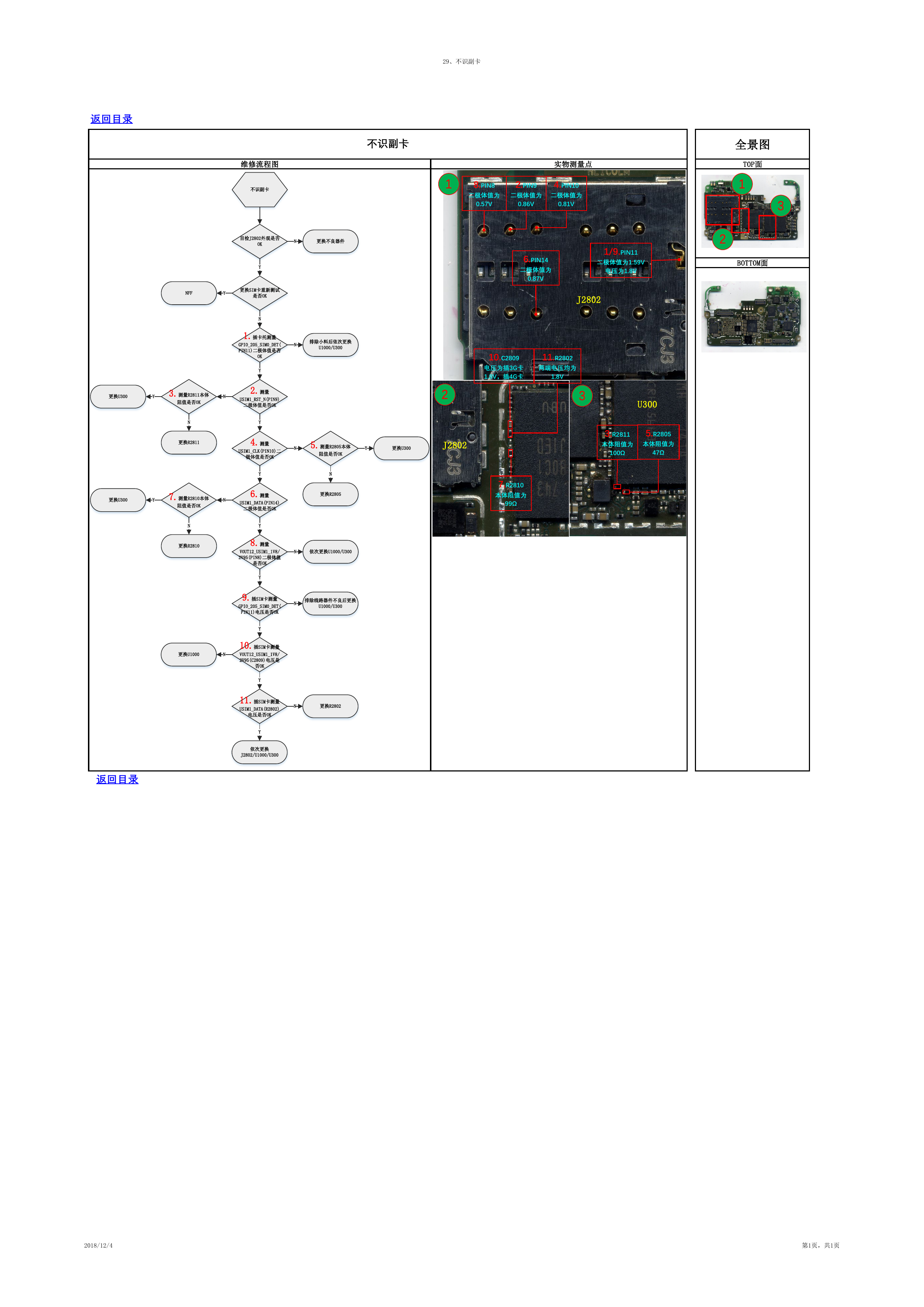

返回目录 维修流程图 不识副卡 目检J2802外观是否 OK Y N 更换不良器件 NFF Y 更换SIM卡重新测试 是否OK 29、不识副卡 不识副卡 实物测量点 1 8.PIN8 二极体值为 0.57V 2.PIN9 二极体值为 0.86V 4.PIN10 二极体值为 0.81V 6.PIN14 二极体值为 0.87V 1/9.PIN11 二极体值为1.59V 电压为1.8V J2802 全景图 TOP面 1 3 2 BOTTOM面 N 1.插卡托测量 GPIO_205_SIM0_DET( PIN11)二极体值是否 N 排除小料后依次更换 U1000/U300 OK Y 2.测量 USIM1_RST_N(PIN9) 二极体值是否OK Y 10.C2809 电压为插3G卡 1.8V，插4G卡 11.R2802 两端电压均为 1.8V 2 4.测量 USIM1_CLK(PIN10)二 极体值是否OK N 5.测量R2805本体 阻值是否OK Y 更换U300 J2802 Y N 3 U300 3.R2811 本体阻值为 100Ω 5.R2805 本体阻值为 47Ω 7.R2810 本体阻值为 99Ω 更换R2805 N 依次更换U1000/U300 N 排除线路器件不良后更换 U1000/U300 N 更换R2802 6.测量 USIM1_DATA(PIN14) 二极体值是否OK Y 8.测量 VOUT12_USIM1_1V8/ 2V95(PIN8)二极体值 是否OK Y 9.插SIM卡测量 GPIO_205_SIM0_DET( PIN11)电压是否OK Y 10.插SIM卡测量 VOUT12_USIM1_1V8/ 2V95(C2809)电压是 否OK Y 11.插SIM卡测量 USIM1_DATA(R2802) 电压是否OK Y 依次更换 J2802/U1000/U300 N N 更换U300 Y 3.测量R2811本体 阻值是否OK N 更换R2811 更换U300 Y 7.测量R2810本体 阻值是否OK N 更换R2810 更换U1000 N 返回目录 2018/12/4 第1页，共1页
