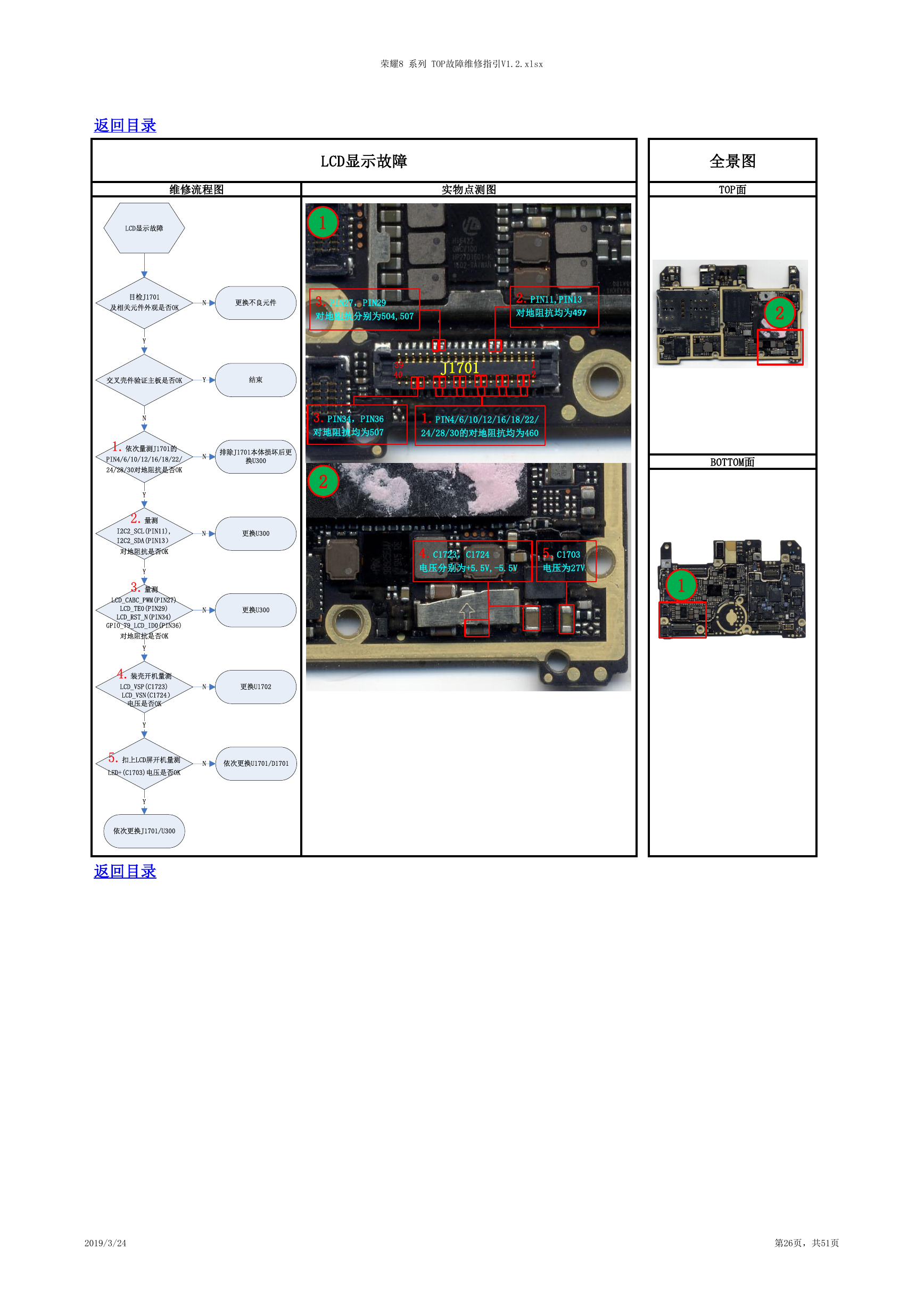

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 LCD显示故障 维修流程图 实物点测图 全景图 TOP面 1 3.PIN27，PIN29 对地阻抗分别为504,507 2.PIN11,PIN13 对地阻抗均为497 2 39 40 J1701 1 2 3.PIN34，PIN36 对地阻抗均为507 1.PIN4/6/10/12/16/18/22/ 24/28/30的对地阻抗均为460 2 BOTTOM面 4.C1723，C1724 电压分别为+5.5V,-5.5V 5.C1703 电压为27V 1 返回目录 2019/3/24 第26页，共51页 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.依次量测J1701的PIN4/6/10/12/16/18/22/24/28/30对地阻抗是否OK排除J1701本体损坏后更换U300NN3.量测LCD_CABC_PWM(PIN27)LCD_TE0(PIN29)LCD_RST_N(PIN34)GPIO_79_LCD_ID0(PIN36)对地阻抗是否OK4.装壳开机量测 LCD_VSP(C1723) LCD_VSN(C1724） 电压是否OKY更换U300N更换U1702NY5.扣上LCD屏开机量测LED+(C1703)电压是否OK依次更换U1701/D1701NY依次更换J1701/U3002.量测I2C2_SCL(PIN11),I2C2_SDA(PIN13）对地阻抗是否OKY更换U300NY
