课程设计名称：《电机与拖动》课程设计 题 目：直流电动机调速设计 设计指导教师：仲伟堂 专 班 姓 学 业：电气工程自动化 级：电气 07-1 名：高旭 号：0705040105 

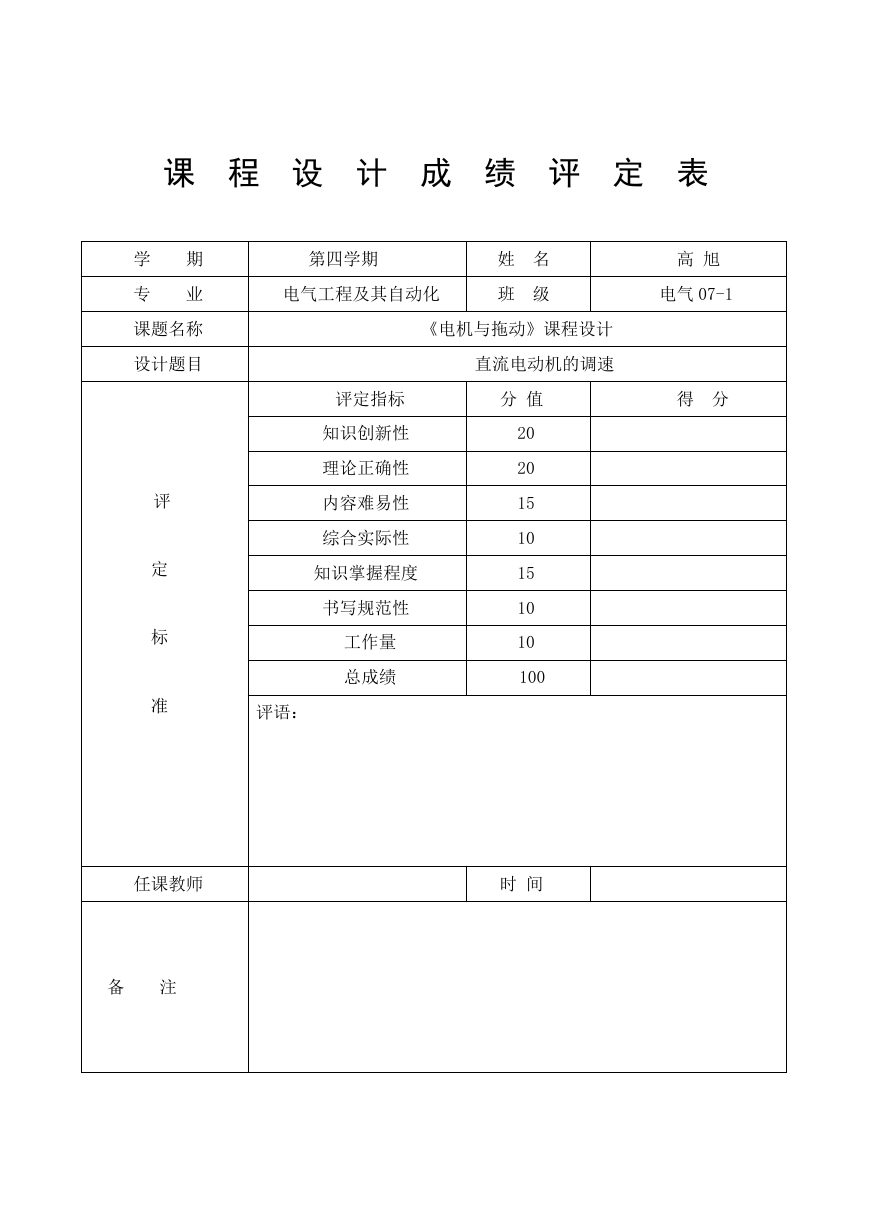

课 程 设 计 成 绩 评 定 表 学 专 期 业 课题名称 设计题目 第四学期 电气工程及其自动化 姓 名 班 级 高 旭 电气 07-1 《电机与拖动》课程设计 直流电动机的调速 评定指标 分 值 得 分 知识创新性 理论正确性 内容难易性 综合实际性 知识掌握程度 书写规范性 工作量 总成绩 评语： 评 定 标 准 20 20 15 10 15 10 10 100 任课教师 时 间 备 注 

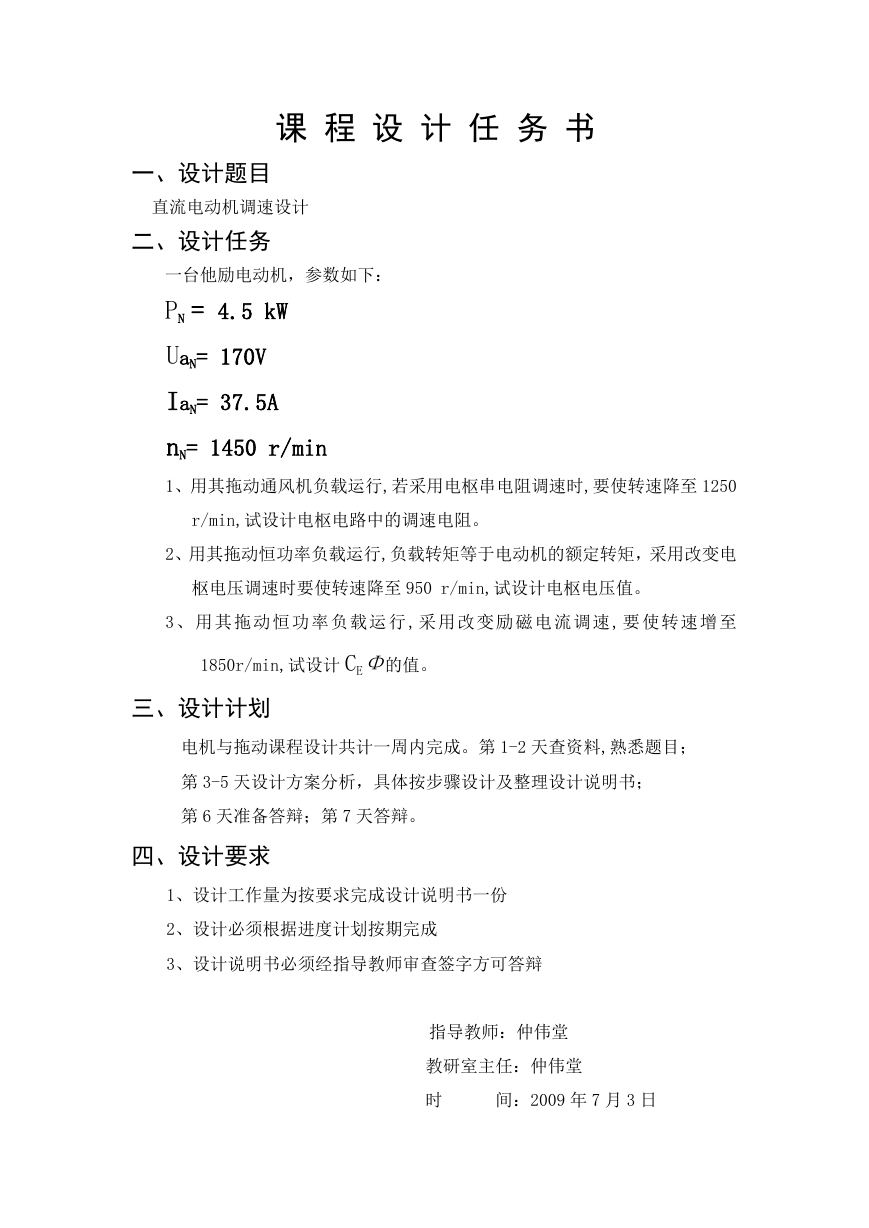

课 程 设 计 任 务 书 一、设计题目 直流电动机调速设计 二、设计任务 一台他励电动机，参数如下： PN = 4.5 kW UaN= 170V IaN= 37.5A nN= 1450 r/min 1、用其拖动通风机负载运行,若采用电枢串电阻调速时,要使转速降至 1250 r/min,试设计电枢电路中的调速电阻。 2、用其拖动恒功率负载运行,负载转矩等于电动机的额定转矩，采用改变电 枢电压调速时要使转速降至 950 r/min,试设计电枢电压值。 3、 用其 拖动 恒功 率负 载运 行 , 采 用改 变励 磁电 流调 速 , 要 使转 速增 至 1850r/min,试设计 CEΦ的值。 三、设计计划 电机与拖动课程设计共计一周内完成。第 1-2 天查资料,熟悉题目； 第 3-5 天设计方案分析，具体按步骤设计及整理设计说明书； 第 6 天准备答辩；第 7 天答辩。 四、设计要求 1、设计工作量为按要求完成设计说明书一份 2、设计必须根据进度计划按期完成 3、设计说明书必须经指导教师审查签字方可答辩 指导教师：仲伟堂 教研室主任：仲伟堂 时 间：2009 年 7 月 3 日 

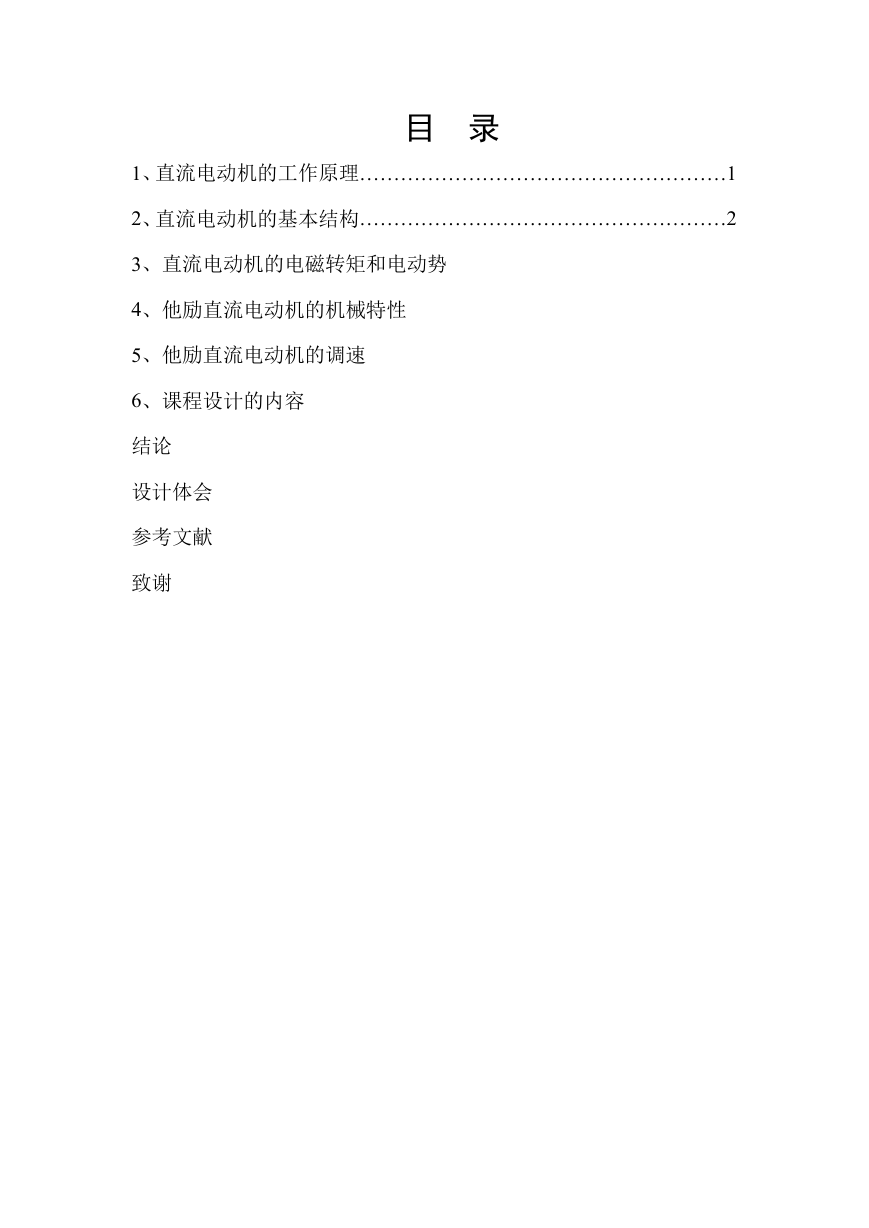

目 录 1、直流电动机的工作原理………………………………………………1 2、直流电动机的基本结构………………………………………………2 3、直流电动机的电磁转矩和电动势 4、他励直流电动机的机械特性 5、他励直流电动机的调速 6、课程设计的内容 结论 设计体会 参考文献 致谢
