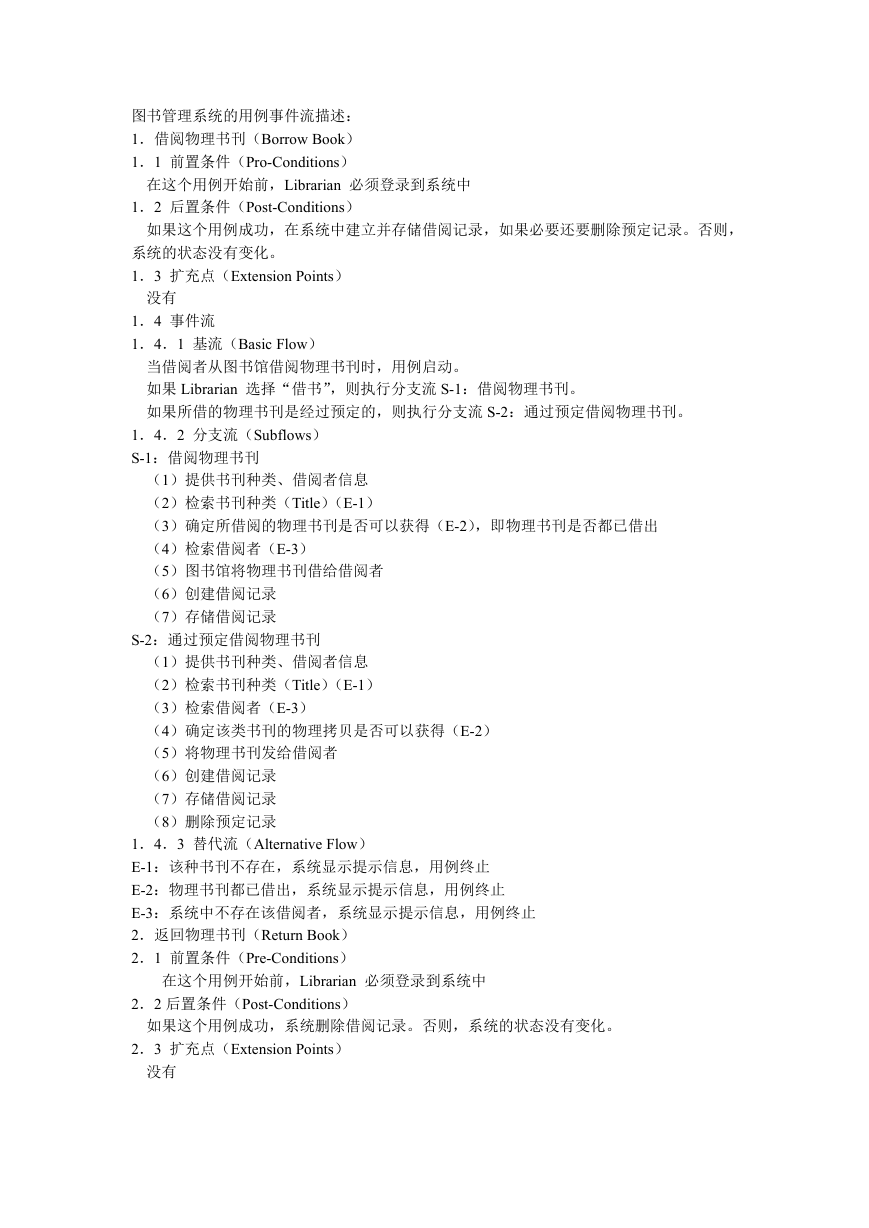

图书管理系统的用例事件流描述： 1．借阅物理书刊（Borrow Book） 1．1 前置条件（Pro-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 1．2 后置条件（Post-Conditions） 如果这个用例成功，在系统中建立并存储借阅记录，如果必要还要删除预定记录。否则， 系统的状态没有变化。 1．3 扩充点（Extension Points） 没有 1．4 事件流 1．4．1 基流（Basic Flow） 当借阅者从图书馆借阅物理书刊时，用例启动。 如果 Librarian 选择“借书”，则执行分支流 S-1：借阅物理书刊。 如果所借的物理书刊是经过预定的，则执行分支流 S-2：通过预定借阅物理书刊。 1．4．2 分支流（Subflows） S-1：借阅物理书刊 （1）提供书刊种类、借阅者信息 （2）检索书刊种类（Title）（E-1） （3）确定所借阅的物理书刊是否可以获得（E-2），即物理书刊是否都已借出 （4）检索借阅者（E-3） （5）图书馆将物理书刊借给借阅者 （6）创建借阅记录 （7）存储借阅记录 S-2：通过预定借阅物理书刊 （1）提供书刊种类、借阅者信息 （2）检索书刊种类（Title）（E-1） （3）检索借阅者（E-3） （4）确定该类书刊的物理拷贝是否可以获得（E-2） （5）将物理书刊发给借阅者 （6）创建借阅记录 （7）存储借阅记录 （8）删除预定记录 1．4．3 替代流（Alternative Flow） E-1：该种书刊不存在，系统显示提示信息，用例终止 E-2：物理书刊都已借出，系统显示提示信息，用例终止 E-3：系统中不存在该借阅者，系统显示提示信息，用例终止 2．返回物理书刊（Return Book） 2．1 前置条件（Pre-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 2．2 后置条件（Post-Conditions） 如果这个用例成功，系统删除借阅记录。否则，系统的状态没有变化。 2．3 扩充点（Extension Points） 没有 

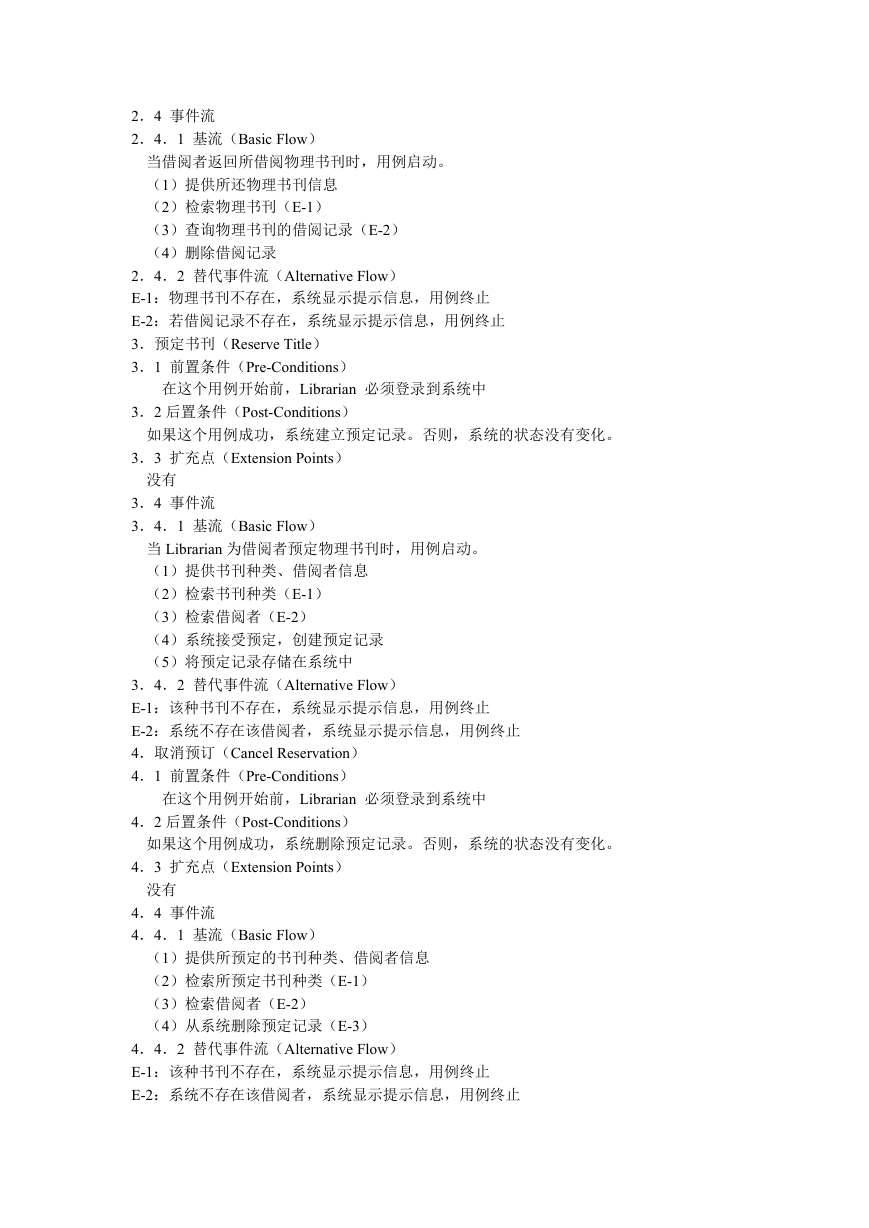

2．4 事件流 2．4．1 基流（Basic Flow） 当借阅者返回所借阅物理书刊时，用例启动。 （1）提供所还物理书刊信息 （2）检索物理书刊（E-1） （3）查询物理书刊的借阅记录（E-2） （4）删除借阅记录 2．4．2 替代事件流（Alternative Flow） E-1：物理书刊不存在，系统显示提示信息，用例终止 E-2：若借阅记录不存在，系统显示提示信息，用例终止 3．预定书刊（Reserve Title） 3．1 前置条件（Pre-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 3．2 后置条件（Post-Conditions） 如果这个用例成功，系统建立预定记录。否则，系统的状态没有变化。 3．3 扩充点（Extension Points） 没有 3．4 事件流 3．4．1 基流（Basic Flow） 当 Librarian 为借阅者预定物理书刊时，用例启动。 （1）提供书刊种类、借阅者信息 （2）检索书刊种类（E-1） （3）检索借阅者（E-2） （4）系统接受预定，创建预定记录 （5）将预定记录存储在系统中 3．4．2 替代事件流（Alternative Flow） E-1：该种书刊不存在，系统显示提示信息，用例终止 E-2：系统不存在该借阅者，系统显示提示信息，用例终止 4．取消预订（Cancel Reservation） 4．1 前置条件（Pre-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 4．2 后置条件（Post-Conditions） 如果这个用例成功，系统删除预定记录。否则，系统的状态没有变化。 4．3 扩充点（Extension Points） 没有 4．4 事件流 4．4．1 基流（Basic Flow） （1）提供所预定的书刊种类、借阅者信息 （2）检索所预定书刊种类（E-1） （3）检索借阅者（E-2） （4）从系统删除预定记录（E-3） 4．4．2 替代事件流（Alternative Flow） E-1：该种书刊不存在，系统显示提示信息，用例终止 E-2：系统不存在该借阅者，系统显示提示信息，用例终止 

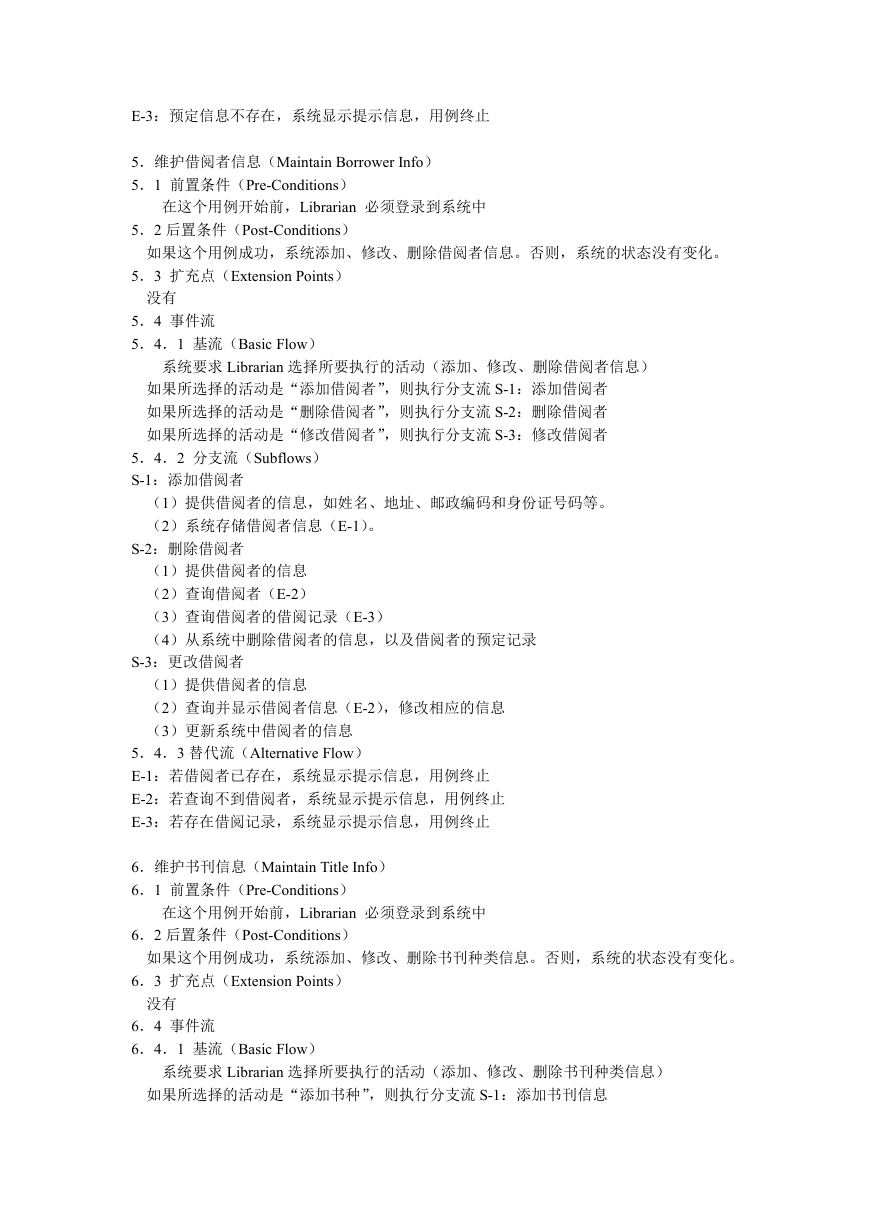

E-3：预定信息不存在，系统显示提示信息，用例终止 5．维护借阅者信息（Maintain Borrower Info） 5．1 前置条件（Pre-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 5．2 后置条件（Post-Conditions） 如果这个用例成功，系统添加、修改、删除借阅者信息。否则，系统的状态没有变化。 5．3 扩充点（Extension Points） 没有 5．4 事件流 5．4．1 基流（Basic Flow） 系统要求 Librarian 选择所要执行的活动（添加、修改、删除借阅者信息） 如果所选择的活动是“添加借阅者”，则执行分支流 S-1：添加借阅者 如果所选择的活动是“删除借阅者”，则执行分支流 S-2：删除借阅者 如果所选择的活动是“修改借阅者”，则执行分支流 S-3：修改借阅者 5．4．2 分支流（Subflows） S-1：添加借阅者 （1）提供借阅者的信息，如姓名、地址、邮政编码和身份证号码等。 （2）系统存储借阅者信息（E-1）。 S-2：删除借阅者 （1）提供借阅者的信息 （2）查询借阅者（E-2） （3）查询借阅者的借阅记录（E-3） （4）从系统中删除借阅者的信息，以及借阅者的预定记录 S-3：更改借阅者 （1）提供借阅者的信息 （2）查询并显示借阅者信息（E-2），修改相应的信息 （3）更新系统中借阅者的信息 5．4．3 替代流（Alternative Flow） E-1：若借阅者已存在，系统显示提示信息，用例终止 E-2：若查询不到借阅者，系统显示提示信息，用例终止 E-3：若存在借阅记录，系统显示提示信息，用例终止 6．维护书刊信息（Maintain Title Info） 6．1 前置条件（Pre-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 6．2 后置条件（Post-Conditions） 如果这个用例成功，系统添加、修改、删除书刊种类信息。否则，系统的状态没有变化。 6．3 扩充点（Extension Points） 没有 6．4 事件流 6．4．1 基流（Basic Flow） 系统要求 Librarian 选择所要执行的活动（添加、修改、删除书刊种类信息） 如果所选择的活动是“添加书种”，则执行分支流 S-1：添加书刊信息 

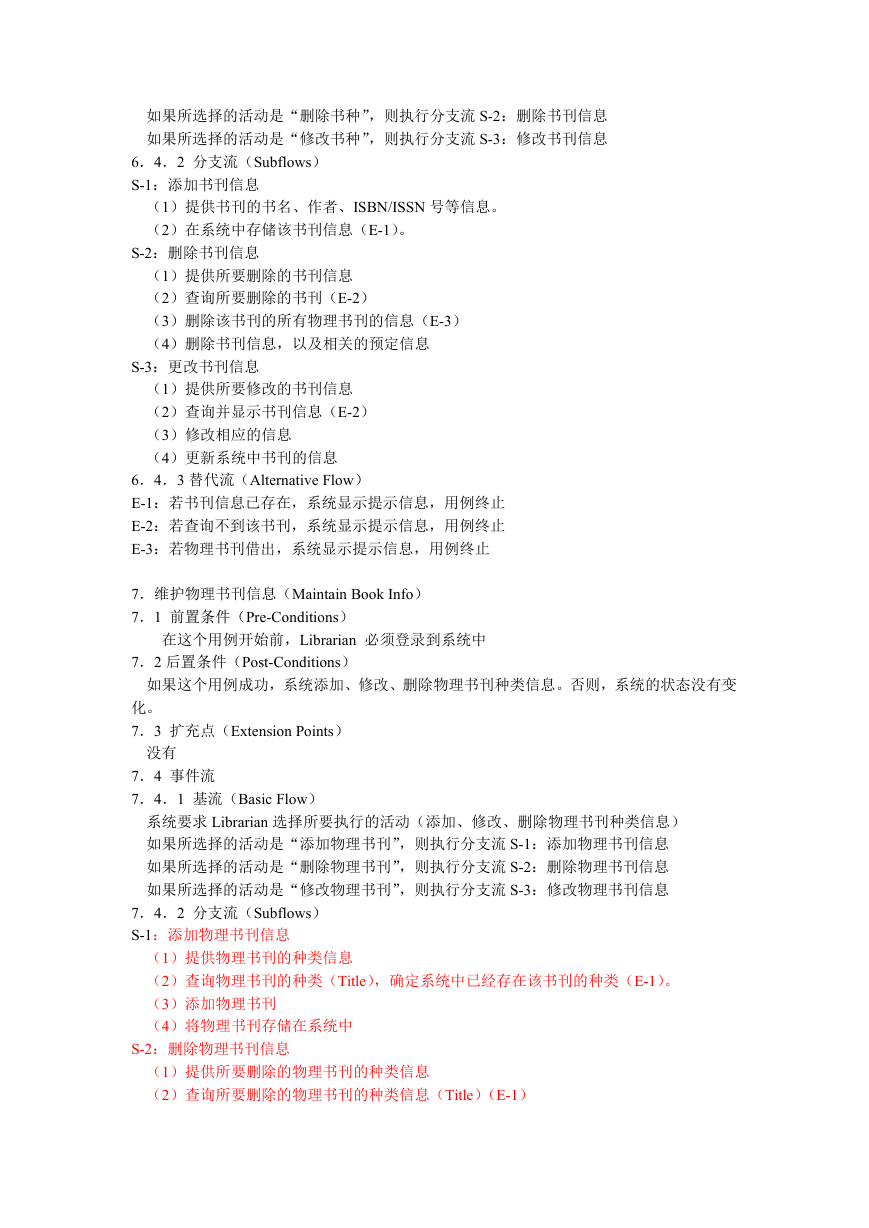

如果所选择的活动是“删除书种”，则执行分支流 S-2：删除书刊信息 如果所选择的活动是“修改书种”，则执行分支流 S-3：修改书刊信息 6．4．2 分支流（Subflows） S-1：添加书刊信息 （1）提供书刊的书名、作者、ISBN/ISSN 号等信息。 （2）在系统中存储该书刊信息（E-1）。 S-2：删除书刊信息 （1）提供所要删除的书刊信息 （2）查询所要删除的书刊（E-2） （3）删除该书刊的所有物理书刊的信息（E-3） （4）删除书刊信息，以及相关的预定信息 S-3：更改书刊信息 （1）提供所要修改的书刊信息 （2）查询并显示书刊信息（E-2） （3）修改相应的信息 （4）更新系统中书刊的信息 6．4．3 替代流（Alternative Flow） E-1：若书刊信息已存在，系统显示提示信息，用例终止 E-2：若查询不到该书刊，系统显示提示信息，用例终止 E-3：若物理书刊借出，系统显示提示信息，用例终止 7．维护物理书刊信息（Maintain Book Info） 7．1 前置条件（Pre-Conditions） 在这个用例开始前，Librarian 必须登录到系统中 7．2 后置条件（Post-Conditions） 如果这个用例成功，系统添加、修改、删除物理书刊种类信息。否则，系统的状态没有变 化。 7．3 扩充点（Extension Points） 没有 7．4 事件流 7．4．1 基流（Basic Flow） 系统要求 Librarian 选择所要执行的活动（添加、修改、删除物理书刊种类信息） 如果所选择的活动是“添加物理书刊”，则执行分支流 S-1：添加物理书刊信息 如果所选择的活动是“删除物理书刊”，则执行分支流 S-2：删除物理书刊信息 如果所选择的活动是“修改物理书刊”，则执行分支流 S-3：修改物理书刊信息 7．4．2 分支流（Subflows） S-1：添加物理书刊信息 （1）提供物理书刊的种类信息 （2）查询物理书刊的种类（Title），确定系统中已经存在该书刊的种类（E-1）。 （3）添加物理书刊 （4）将物理书刊存储在系统中 S-2：删除物理书刊信息 （1）提供所要删除的物理书刊的种类信息 （2）查询所要删除的物理书刊的种类信息（Title）（E-1） 

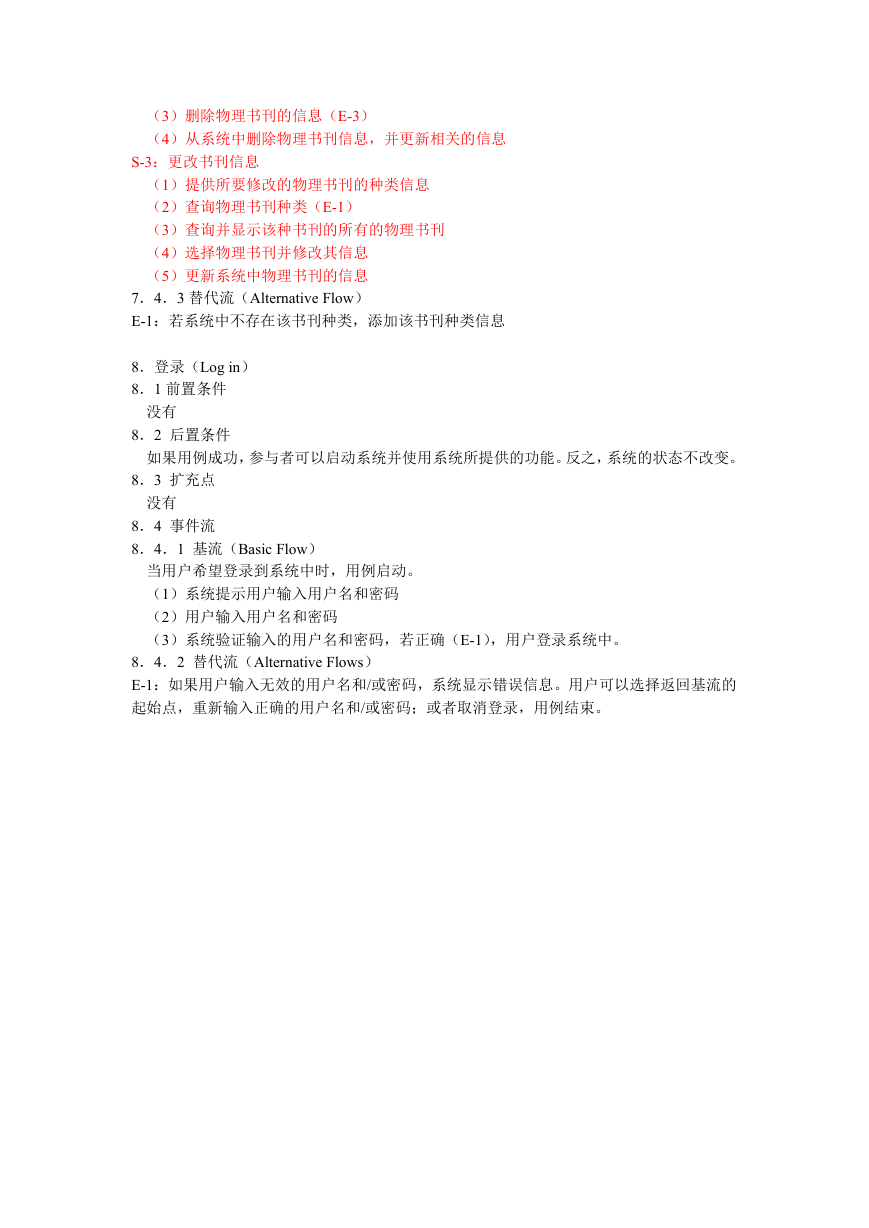

（3）删除物理书刊的信息（E-3） （4）从系统中删除物理书刊信息，并更新相关的信息 S-3：更改书刊信息 （1）提供所要修改的物理书刊的种类信息 （2）查询物理书刊种类（E-1） （3）查询并显示该种书刊的所有的物理书刊 （4）选择物理书刊并修改其信息 （5）更新系统中物理书刊的信息 7．4．3 替代流（Alternative Flow） E-1：若系统中不存在该书刊种类，添加该书刊种类信息 8．登录（Log in） 8．1 前置条件 没有 8．2 后置条件 如果用例成功，参与者可以启动系统并使用系统所提供的功能。反之，系统的状态不改变。 8．3 扩充点 没有 8．4 事件流 8．4．1 基流（Basic Flow） 当用户希望登录到系统中时，用例启动。 （1）系统提示用户输入用户名和密码 （2）用户输入用户名和密码 （3）系统验证输入的用户名和密码，若正确（E-1），用户登录系统中。 8．4．2 替代流（Alternative Flows） E-1：如果用户输入无效的用户名和/或密码，系统显示错误信息。用户可以选择返回基流的 起始点，重新输入正确的用户名和/或密码；或者取消登录，用例结束。
