升技Abit主板-KV-81说明书.pdf

发布时间：2022-05-11 发布人：admin 分类：说明书资料大小：2.06M 资料格式：pdf 举报版权申诉

第1页 / 共48页

第2页 / 共48页

第3页 / 共48页

第4页 / 共48页

第5页 / 共48页

第6页 / 共48页

第7页 / 共48页

第8页 / 共48页

簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

安裝系統記憶體

連接埠、接頭及切換開關

BIOS設定

SoftMenu Setup（CPU設定）

Brand Name:

Frequency:

Voltages Control:

DRAM Voltage:

AGP Voltage:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE HDD Auto-Detection:

IDE Channel 1 Master/Slave以及IDE Channel 2 Master/

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Floppy 3 Mode Support:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Hard Disk Boot Priority:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Swap Floppy Drive:

Boot Up Floppy Seek:

Boot Up NumLock Status:

Security Option:

MPS Version Ctrl For OS:

Report No FDD For OS:

Delay IDE Initial (Secs):

Disable unused PCI Clock:

Advanced Chipset Features（晶片組進階功能參數設定）

AGP Aperture Size:

AGP 2.0 Mode:

AGP Driving Control:

AGP Fast Write:

AGP Master 1 WS Write：

AGP Master 1 WS Read：

AGP 3.0 Calibration cycle:

DBI Output for AGP Trans.:

VGA Share Memory Size:

Current FSB Frequency:

Current DRAM Frequency:

DRAM Timing Selectable:

Upstream/Downstream LDT Bus Width:

LDT Bus Frequency:

PCI1 Master 0 WS Write：

PCI1/PCI2 Post Write：

PCI Delay Transaction:

Memory Hole:

當設定為[15M-16M]時，15M-16M的記憶體位址空間將會預留給特別需要此設定的ISA擴充卡。這

Vlink Data Rate:

Integrated Peripherals（整合週邊設定）

SATA RAID ROM:

IDE Bus Master:

Onboard IDE-1/IDE-2 Controller:

IDE Prefetch Mode:

OnChip Audio Controller:

Onboard LAN Controller:

Onboard 1394 Controller: (KV-80)

OnChip USB Controller:

USB Emulation:

Onboard FDC Controller:

Onboard Serial Port:

Onboard Parallel Port 1:

Init Display First:

Power Management Features（電源管理模式設定）

ACPI Suspend Type

Power Button Function:

POWER ON Function:

PWRON After PWR-Fail:

VGA:

LPT & COM:

HDD & FDD:

PCI Master:

Wake-up by PME# of PCI:

Resume by Ring:

Wakeup by Alarm:

PnP/PCI Configurations（PNP/PCI組態設定）

Resources Controlled By:

PCI/VGA Palette Snoop:

PIRQ_0 Use IRQ No. ~ PIRQ_3 Use IRQ No.:

PC Health Status（電腦健康狀態設定）

CPU Warning Temperature:

所有重要電壓、風扇轉速以及溫探溫度之監測：

Shutdown Temperature:

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝驅動程式

設定項目

如何獲得技術支援

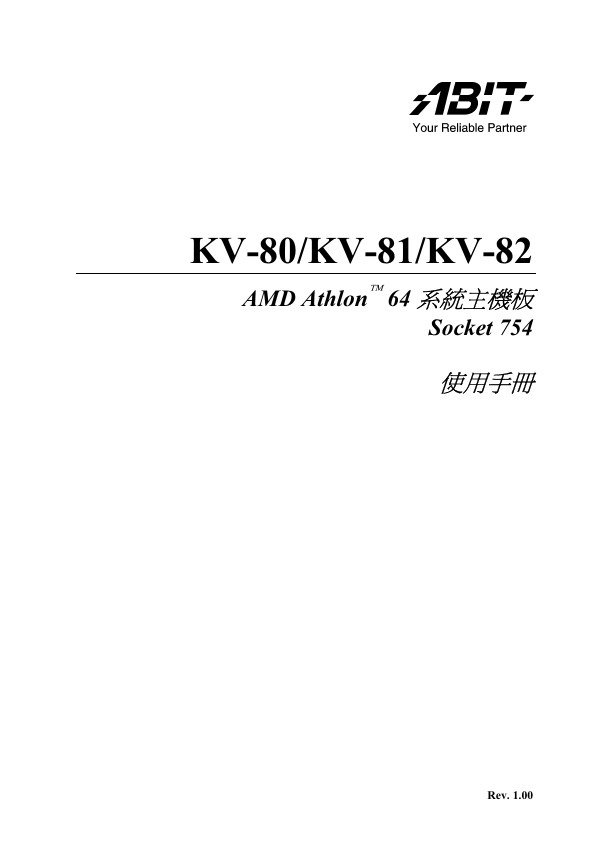

KV-80/KV-81/KV-82 AMD Athlon 64 系統主機板 Socket 754 使用手冊 Rev. 1.00

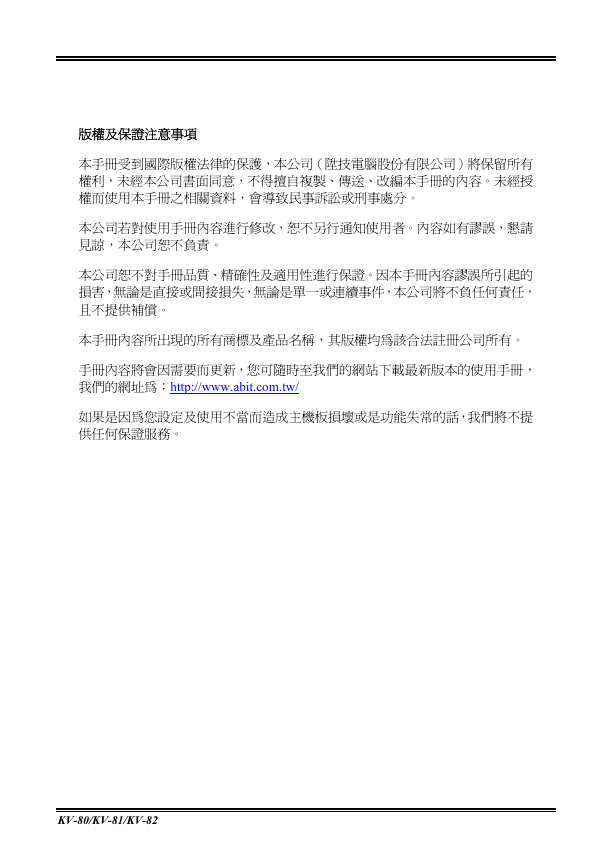

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 KV-80/KV-81/KV-82

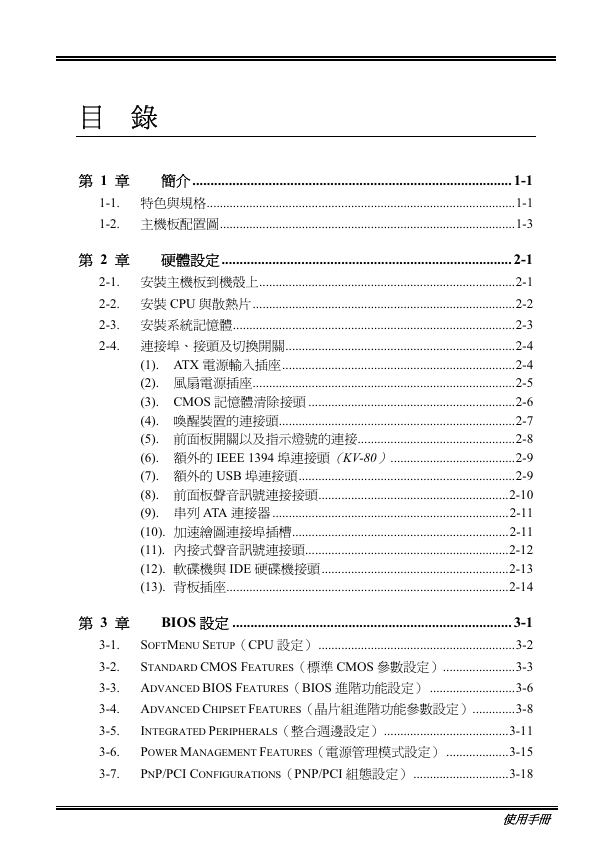

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-2 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-4 ATX 電源輸入插座.......................................................................2-4 風扇電源插座................................................................................2-5 CMOS 記憶體清除接頭 ...............................................................2-6 喚醒裝置的連接頭........................................................................2-7 前面板開關以及指示燈號的連接................................................2-8 額外的 IEEE 1394 埠連接頭（KV-80）......................................2-9 額外的 USB 埠連接頭..................................................................2-9 前面板聲音訊號連接接頭..........................................................2-10 串列 ATA 連接器 ........................................................................2-11 加速繪圖連接埠插槽..................................................................2-11 內接式聲音訊號連接頭..............................................................2-12 軟碟機與 IDE 硬碟機接頭 .........................................................2-13 背板插座......................................................................................2-14 (10). (12). (13). (11). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. 3-6. 3-7. SOFTMENU SETUP（CPU 設定） ............................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-3 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-6 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）.............3-8 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-11 POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-15 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-18 使用手冊

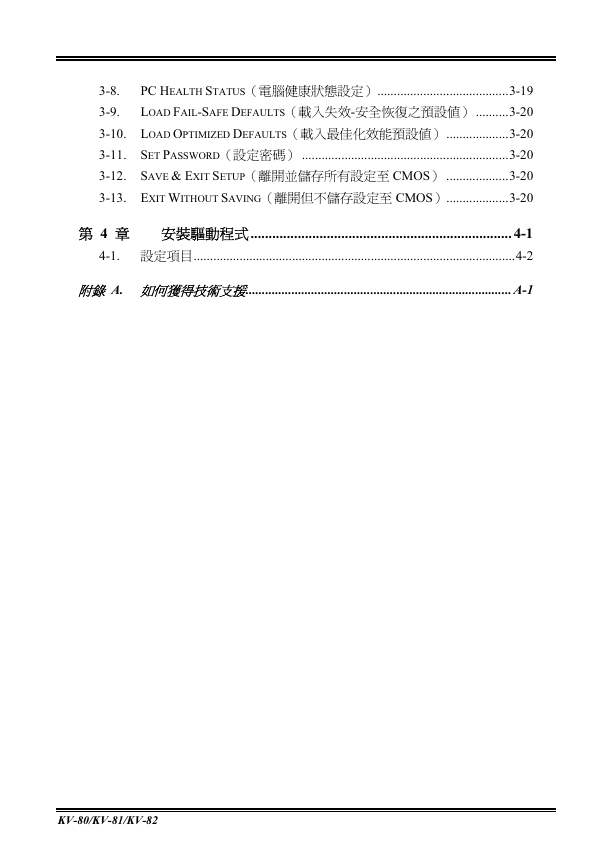

3-8. 3-9. PC HEALTH STATUS（電腦健康狀態設定）........................................3-19 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-20 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-20 3-11. SET PASSWORD（設定密碼） ...............................................................3-20 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-20 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-20 第 4 章安裝驅動程式 ........................................................................ 4-1 4-1. 設定項目..................................................................................................4-2 附錄 A. 如何獲得技術支援................................................................................. A-1 KV-80/KV-81/KV-82

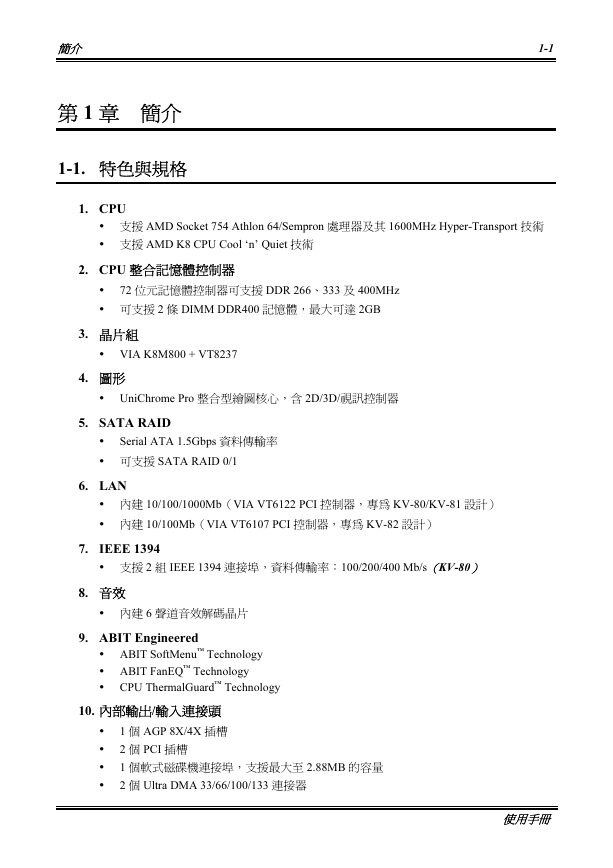

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援 AMD Socket 754 Athlon 64/Sempron 處理器及其 1600MHz Hyper-Transport 技術支援 AMD K8 CPU Cool ‘n’ Quiet 技術 2. CPU 整合記憶體控制器 72 位元記憶體控制器可支援 DDR 266、333 及 400MHz 可支援 2 條 DIMM DDR400 記憶體，最大可達 2GB 3. 晶片組 VIA K8M800 + VT8237 4. 圖形 UniChrome Pro 整合型繪圖核心，含 2D/3D/視訊控制器 5. SATA RAID Serial ATA 1.5Gbps 資料傳輸率可支援 SATA RAID 0/1 6. LAN 內建 10/100/1000Mb（VIA VT6122 PCI 控制器，專為 KV-80/KV-81 設計）內建 10/100Mb（VIA VT6107 PCI 控制器，專為 KV-82 設計） 7. IEEE 1394 支援 2 組 IEEE 1394 連接埠，資料傳輸率：100/200/400 Mb/s（KV-80） 8. 音效內建 6 聲道音效解碼晶片 9. ABIT Engineered ABIT SoftMenu™ Technology ABIT FanEQ™ Technology CPU ThermalGuard™ Technology 10. 內部輸出/輸入連接頭 1 個 AGP 8X/4X 插槽 2 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra DMA 33/66/100/133 連接器使用手冊

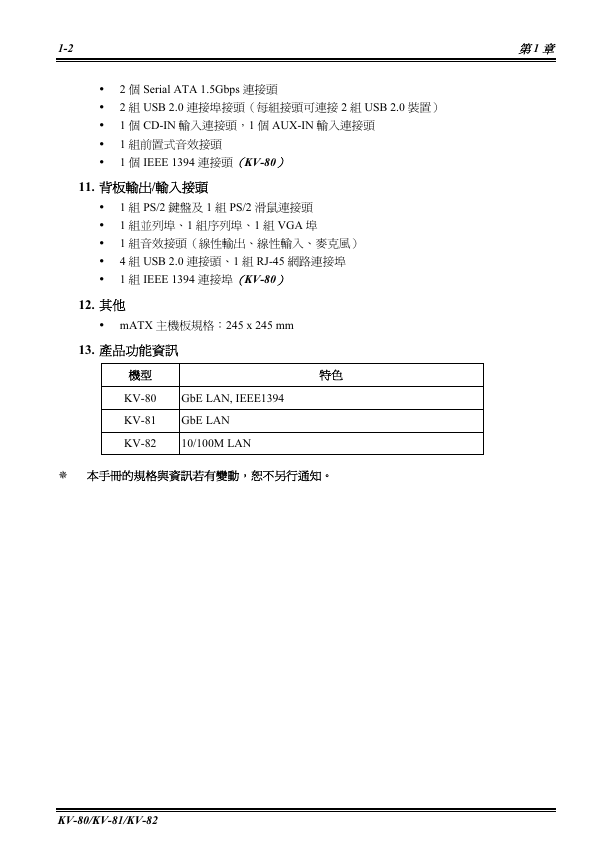

1-2 第 1 章 2 個 Serial ATA 1.5Gbps 連接頭 2 組 USB 2.0 連接埠接頭（每組接頭可連接 2 組 USB 2.0 裝置） 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 1 組前置式音效接頭 1 個 IEEE 1394 連接頭（KV-80） 11. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組並列埠、1 組序列埠、1 組 VGA 埠 1 組音效接頭（線性輸出、線性輸入、麥克風） 4 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠 1 組 IEEE 1394 連接埠（KV-80） 12. 其他 mATX 主機板規格：245 x 245 mm 13. 產品功能資訊機型特色 KV-80 GbE LAN, IEEE1394 KV-81 GbE LAN KV-82 10/100M LAN 本手冊的規格與資訊若有變動，恕不另行通知。 KV-80/KV-81/KV-82

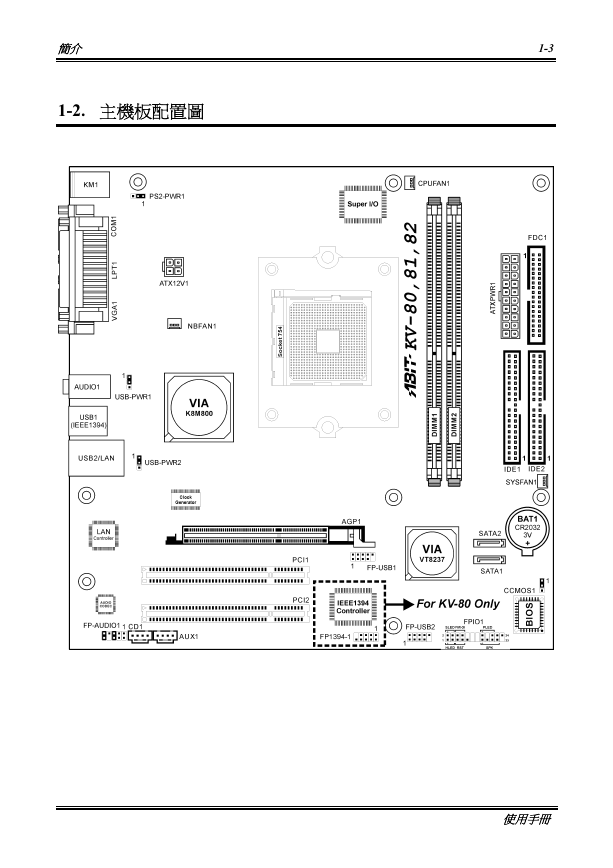

簡介 1-3 1-2. 主機板配置圖使用手冊

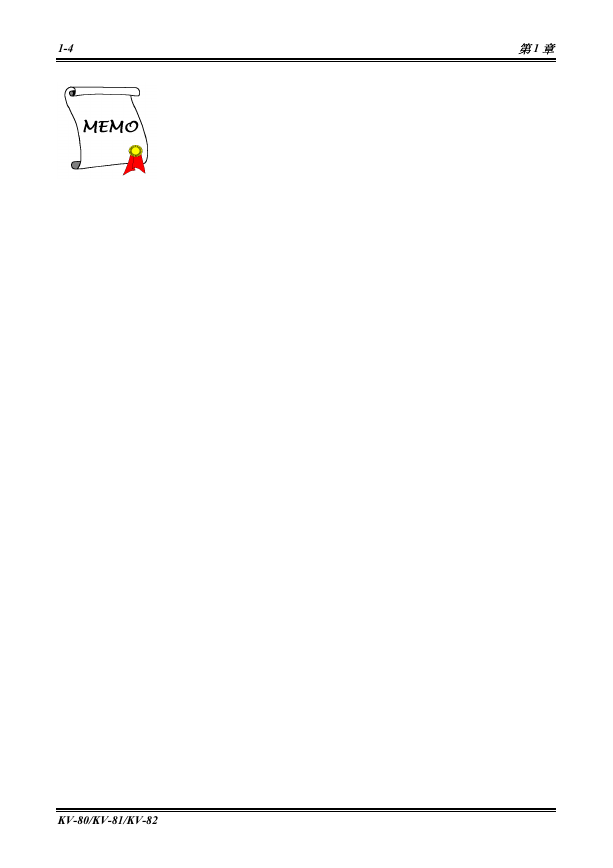

1-4 第 1 章 KV-80/KV-81/KV-82
