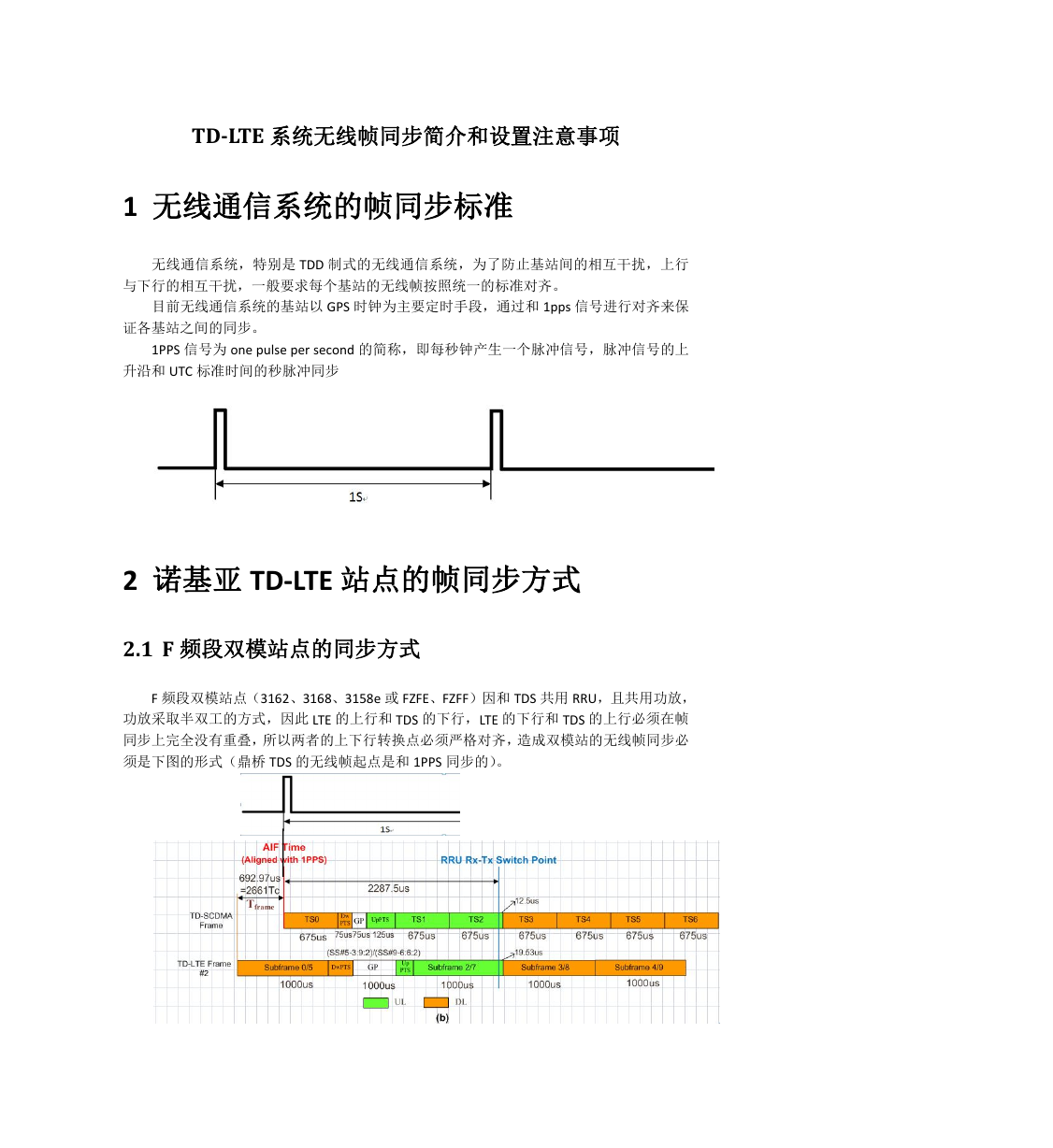

TD-LTE 系统无线帧同步简介和设置注意事项 1 无线通信系统的帧同步标准 无线通信系统，特别是 TDD 制式的无线通信系统，为了防止基站间的相互干扰，上行 与下行的相互干扰，一般要求每个基站的无线帧按照统一的标准对齐。 目前无线通信系统的基站以 GPS 时钟为主要定时手段，通过和 1pps 信号进行对齐来保 证各基站之间的同步。 1PPS 信号为 one pulse per second 的简称，即每秒钟产生一个脉冲信号，脉冲信号的上 升沿和 UTC 标准时间的秒脉冲同步 2 诺基亚 TD-LTE 站点的帧同步方式 2.1 F 频段双模站点的同步方式 F 频段双模站点（3162、3168、3158e 或 FZFE、FZFF）因和 TDS 共用 RRU，且共用功放， 功放采取半双工的方式，因此 LTE 的上行和 TDS 的下行，LTE 的下行和 TDS 的上行必须在帧 同步上完全没有重叠，所以两者的上下行转换点必须严格对齐，造成双模站的无线帧同步必 须是下图的形式（鼎桥 TDS 的无线帧起点是和 1PPS 同步的）。 

2.2 E 频段双模站点的同步方式 E 频段双模站点（3161 或 FZNN）因和 TDS 共用 RRU，独立功放，功放采取半双工的方 式，频率间隔较大，因此理论上 LTE 的上行和 TDS 的下行，LTE 的下行和 TDS 的上行不一定 在帧同步上要求没有重叠，但是产品在实现上仍使用和 F 频段双模同样的对齐方式。 RL45 加入了对室分双模站点特殊子帧配比 7（10:2:2）的支持，当使用配比 5（3:9:2） 时帧对齐方式参照 F 频段；当使用配比 7（10:2:2）时帧对齐方式如下图所示： 设置格式[gao liyuan]: 缩进: 首行缩进: 0 毫米 因此 RL45 版本下 E 频段双模站点不能和 F 频段双模站点实现帧同步。 2.3 单模站点的同步方式 单模 E 频段（3152e 或 FZND）、单模 F 频段（3162 或 FZFE）、单模 D 频段（FZHA）在目 前主流版本（具体版本见下文）上的对齐方式为无线帧起始点比 1PPS 提前 86us，如下图。 86us 新版本下和 1pps 对齐（具体版本见下文） 2.4 双模站点的内置提前量 设置格式[gao liyuan]: 标题 2, 缩进: 首行缩进: 0 毫米 双模站点在不同配置情况下的帧同步相对 1PPS 的提前量（内置）如下表所示 设置格式[gao liyuan]: 缩进: 首行缩进: 0 毫米 

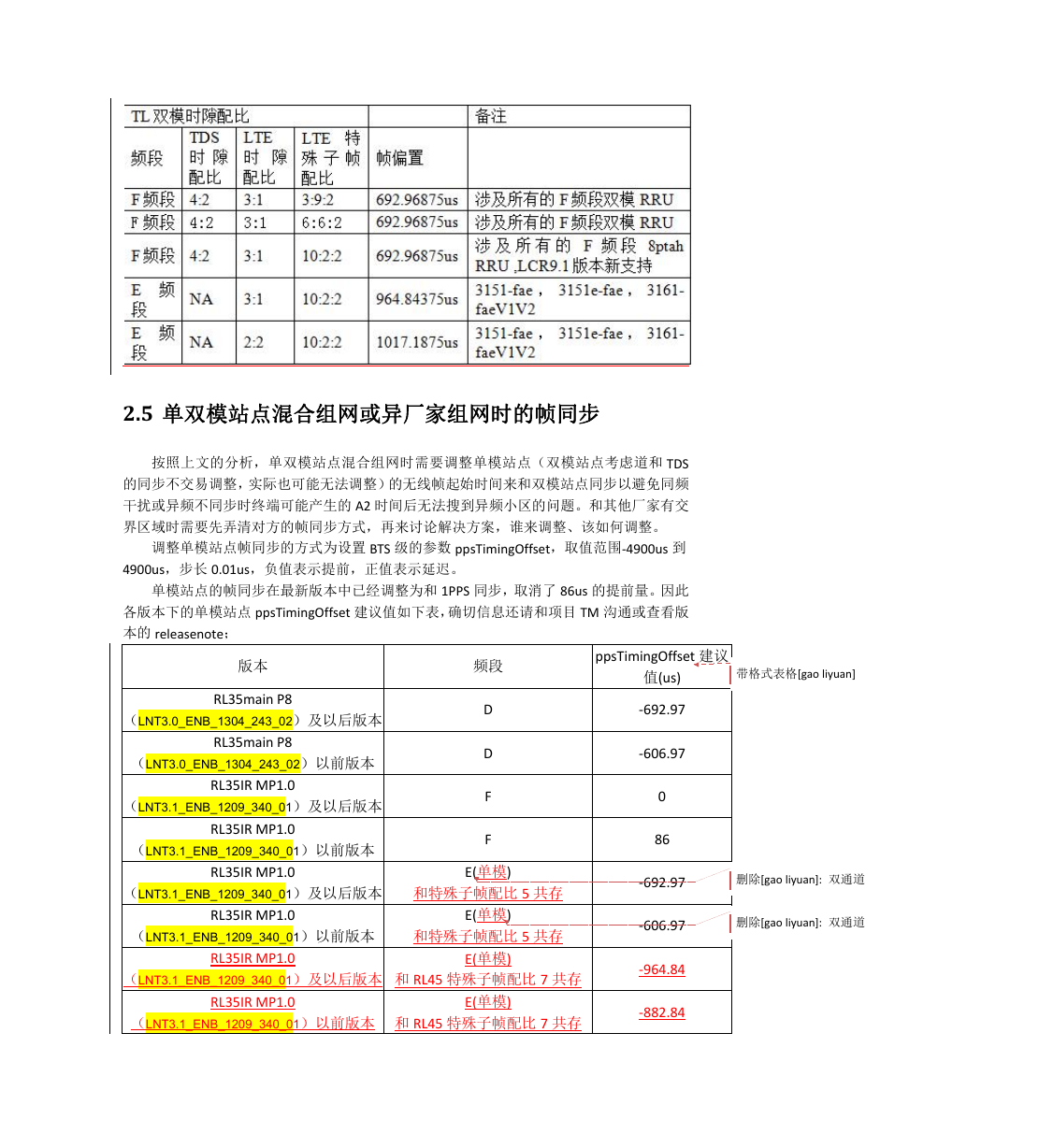

2.5 单双模站点混合组网或异厂家组网时的帧同步 按照上文的分析，单双模站点混合组网时需要调整单模站点（双模站点考虑道和 TDS 的同步不交易调整，实际也可能无法调整）的无线帧起始时间来和双模站点同步以避免同频 干扰或异频不同步时终端可能产生的 A2 时间后无法搜到异频小区的问题。和其他厂家有交 界区域时需要先弄清对方的帧同步方式，再来讨论解决方案，谁来调整、该如何调整。 调整单模站点帧同步的方式为设置 BTS 级的参数 ppsTimingOffset，取值范围-4900us 到 4900us，步长 0.01us，负值表示提前，正值表示延迟。 单模站点的帧同步在最新版本中已经调整为和 1PPS 同步，取消了 86us 的提前量。因此 各版本下的单模站点 ppsTimingOffset 建议值如下表，确切信息还请和项目 TM 沟通或查看版 本的 releasenote； 版本 RL35main P8 （LNT3.0_ENB_1304_243_02）及以后版本 RL35main P8 （LNT3.0_ENB_1304_243_02）以前版本 RL35IR MP1.0 （LNT3.1_ENB_1209_340_01）及以后版本 RL35IR MP1.0 （LNT3.1_ENB_1209_340_01）以前版本 频段 D D F F RL35IR MP1.0 E(单模) （LNT3.1_ENB_1209_340_01）及以后版本 和特殊子帧配比 5 共存 RL35IR MP1.0 E(单模) （LNT3.1_ENB_1209_340_01）以前版本 和特殊子帧配比 5 共存 RL35IR MP1.0 E(单模) （LNT3.1_ENB_1209_340_01）及以后版本 和 RL45 特殊子帧配比 7 共存 RL35IR MP1.0 E(单模) （LNT3.1_ENB_1209_340_01）以前版本 和 RL45 特殊子帧配比 7 共存 ppsTimingOffset 建议 值(us) -692.97 -606.97 0 86 -692.97 -606.97 -964.84 -882.84 带格式表格[gao liyuan] 删除[gao liyuan]: 双通道 删除[gao liyuan]: 双通道 

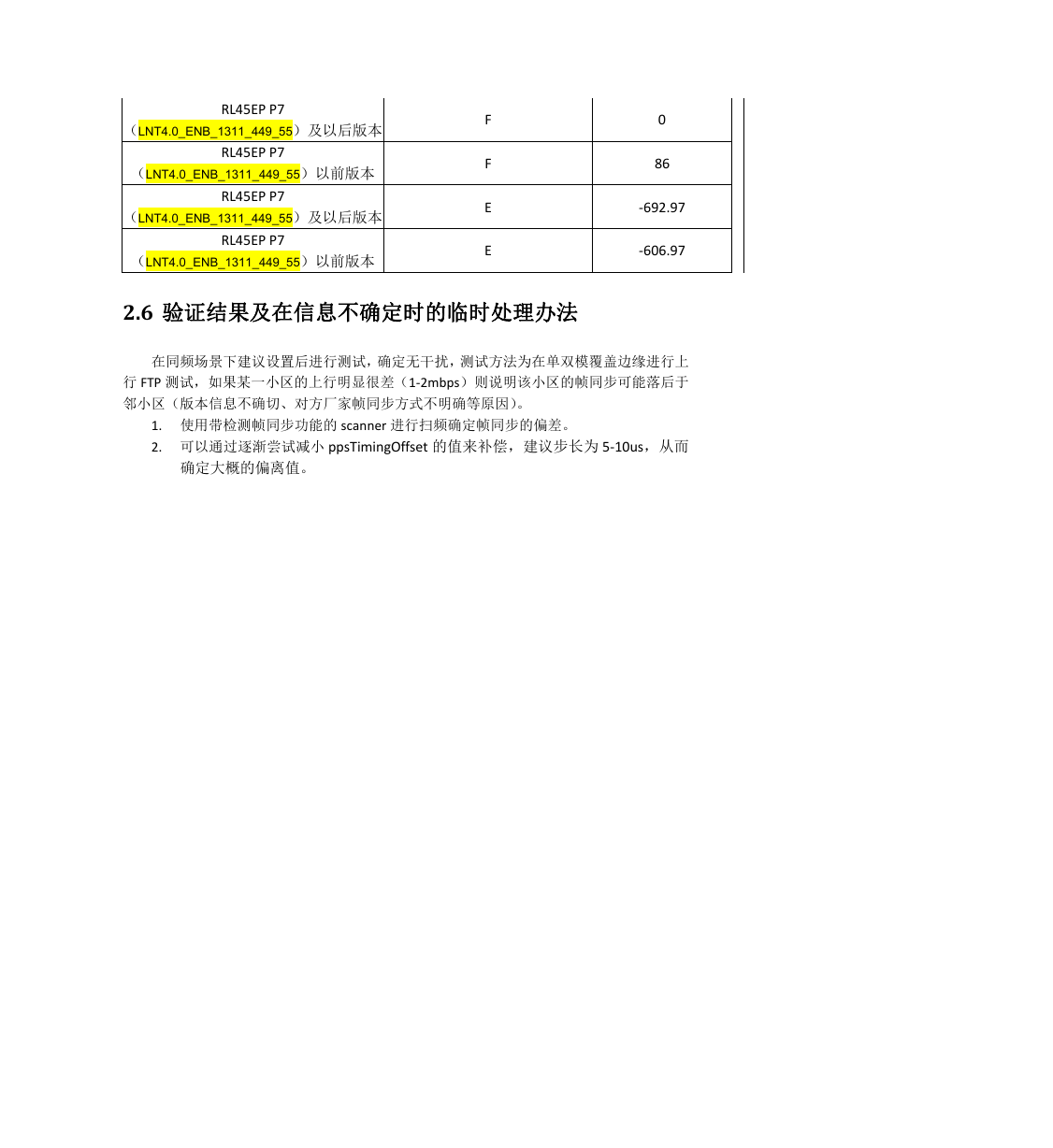

RL45EP P7 （LNT4.0_ENB_1311_449_55）及以后版本 RL45EP P7 （LNT4.0_ENB_1311_449_55）以前版本 RL45EP P7 （LNT4.0_ENB_1311_449_55）及以后版本 RL45EP P7 （LNT4.0_ENB_1311_449_55）以前版本 F F E E 0 86 -692.97 -606.97 2.6 验证结果及在信息不确定时的临时处理办法 在同频场景下建议设置后进行测试，确定无干扰，测试方法为在单双模覆盖边缘进行上 行 FTP 测试，如果某一小区的上行明显很差（1-2mbps）则说明该小区的帧同步可能落后于 邻小区（版本信息不确切、对方厂家帧同步方式不明确等原因）。 1. 使用带检测帧同步功能的 scanner 进行扫频确定帧同步的偏差。 2. 可以通过逐渐尝试减小 ppsTimingOffset 的值来补偿，建议步长为 5-10us，从而 确定大概的偏离值。
