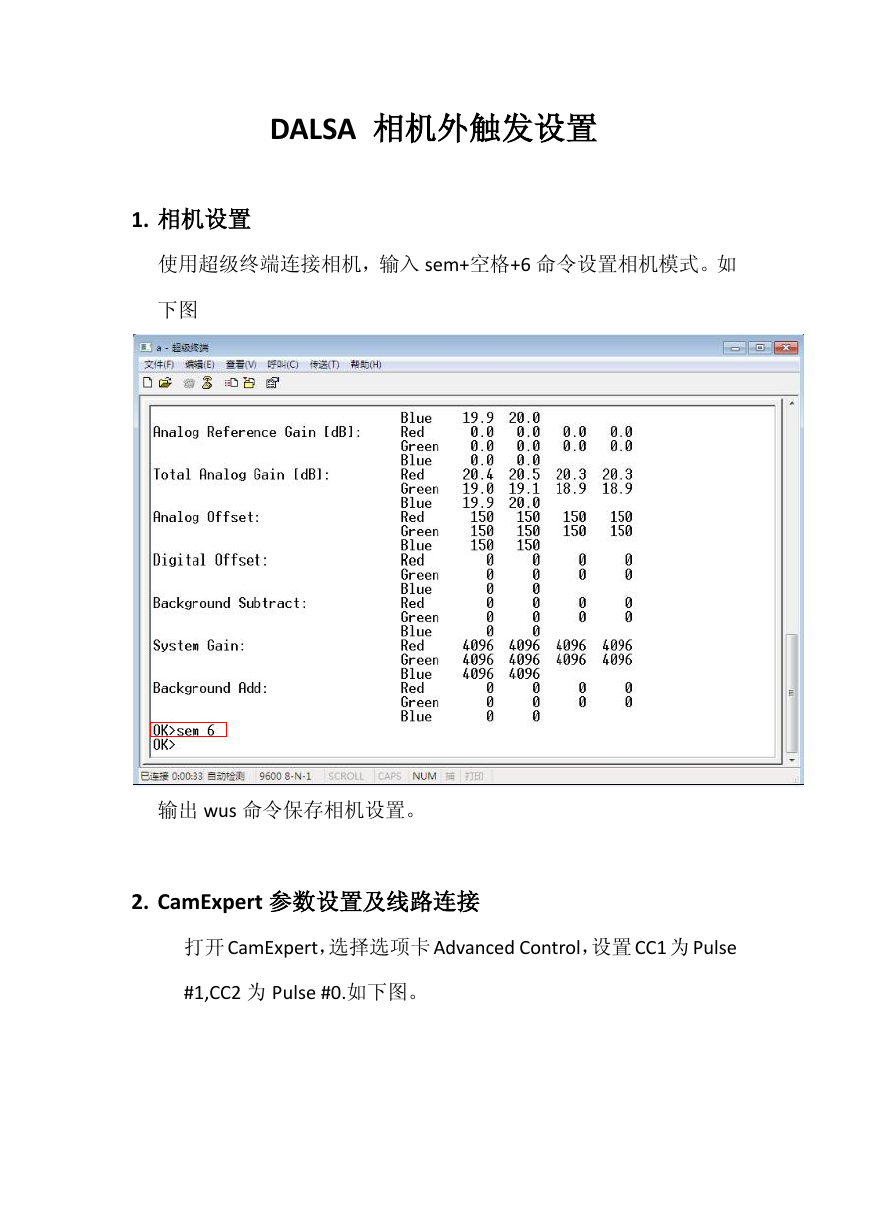

    DALSA 相机外触发设置 1. 相机设置 使用超级终端连接相机，输入 sem+空格+6 命令设置相机模式。如 下图 输出 wus 命令保存相机设置。 2. CamExpert 参数设置及线路连接 打开 CamExpert，选择选项卡 Advanced Control，设置 CC1 为 Pulse #1,CC2 为 Pulse #0.如下图。

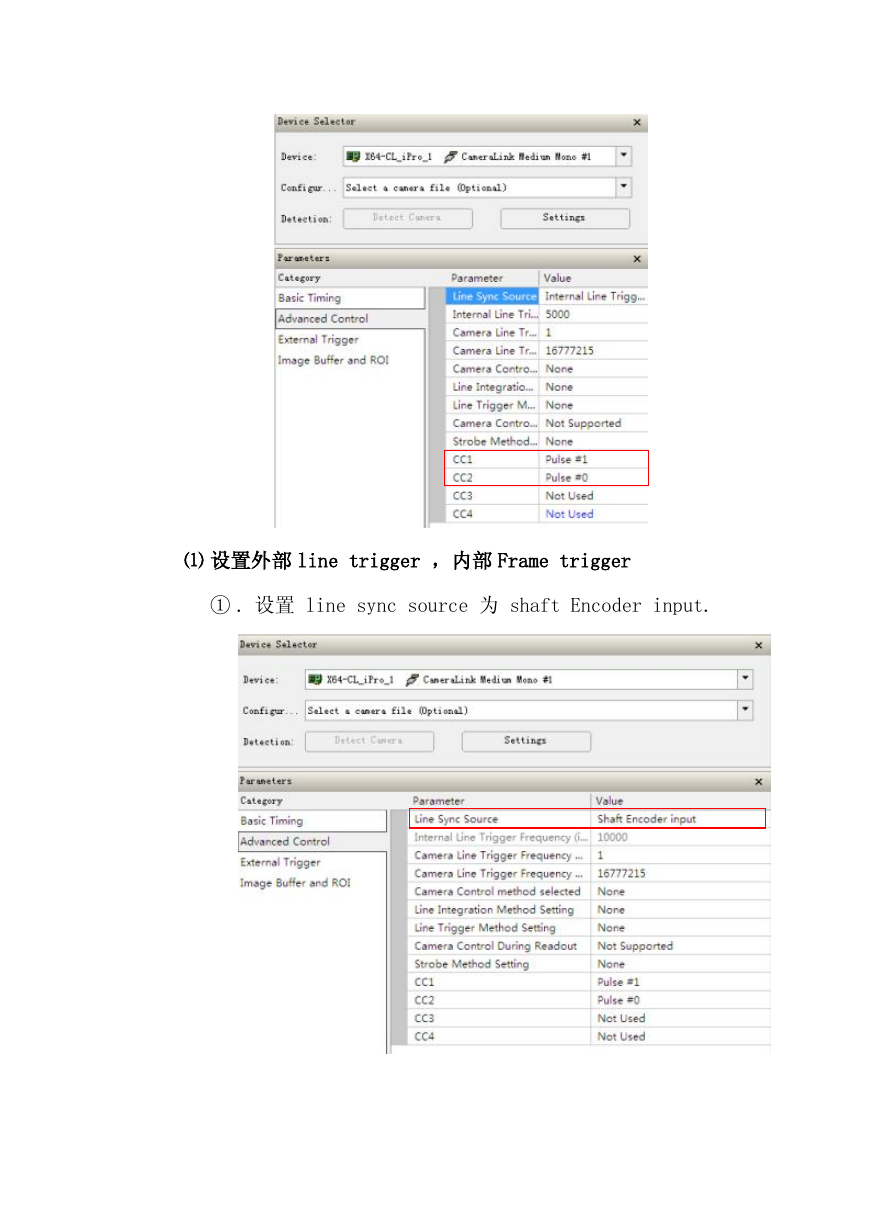

    ⑴ 设置外部 line trigger ，内部 Frame trigger ① . 设置 line sync source 为 shaft Encoder input.

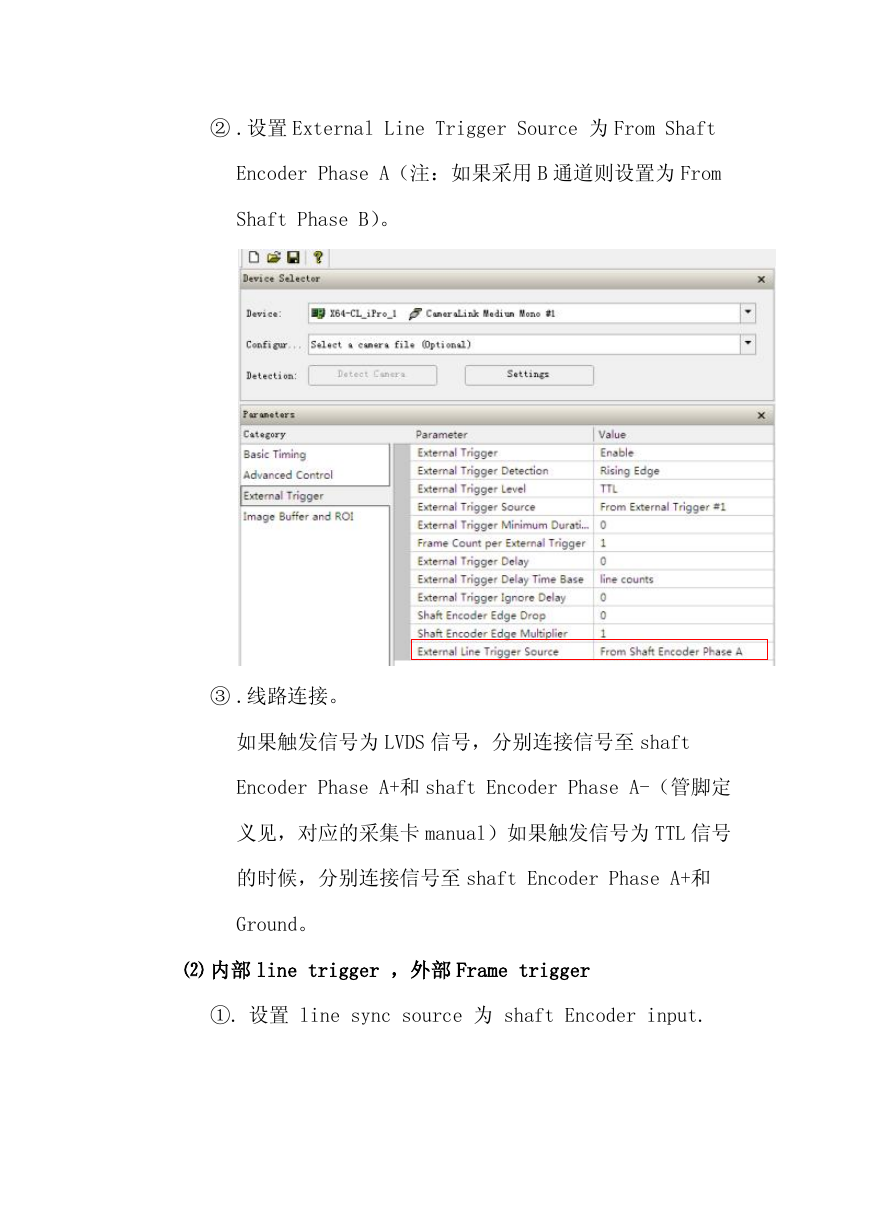

    ② .设置 External Line Trigger Source 为 From Shaft Encoder Phase A（注：如果采用 B 通道则设置为 From Shaft Phase B）。 ③ .线路连接。 如果触发信号为 LVDS 信号，分别连接信号至 shaft Encoder Phase A+和 shaft Encoder Phase A-（管脚定 义见，对应的采集卡 manual）如果触发信号为 TTL 信号 的时候，分别连接信号至 shaft Encoder Phase A+和 Ground。 ⑵ 内部 line trigger ，外部 Frame trigger ①. 设置 line sync source 为 shaft Encoder input.

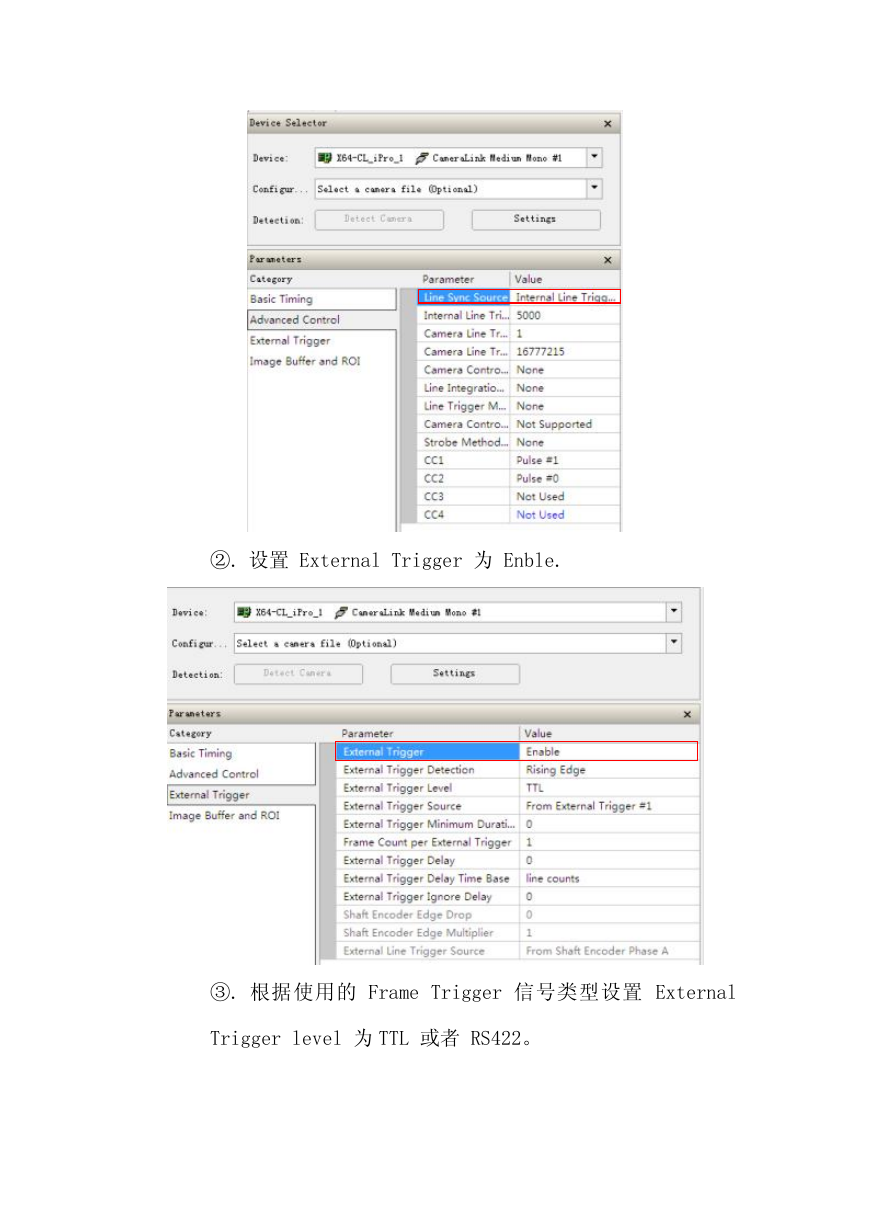

    ②. 设置 External Trigger 为 Enble. ③. 根据使用的 Frame Trigger 信号类型设置 External Trigger level 为 TTL 或者 RS422。

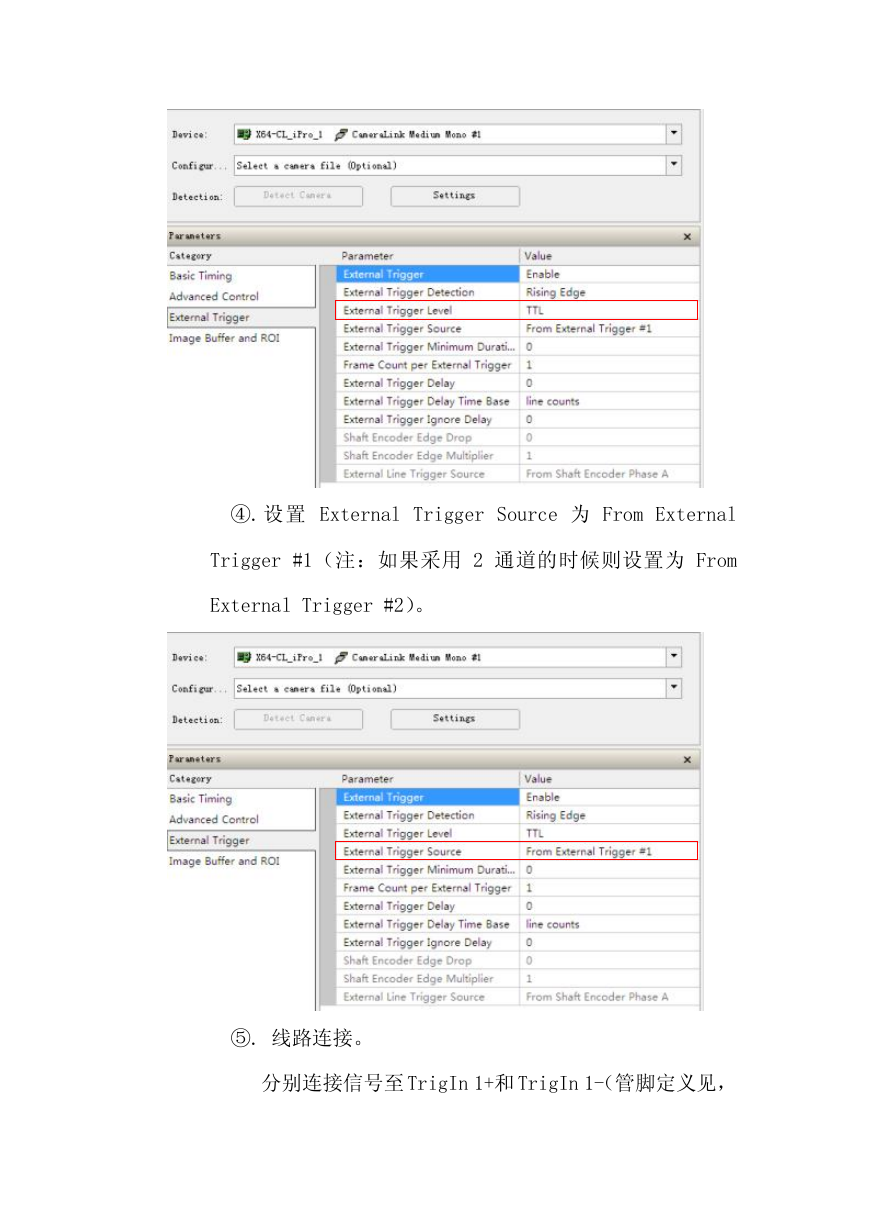

    ④.设置 External Trigger Source 为 From External Trigger #1（注：如果采用 2 通道的时候则设置为 From External Trigger #2）。 ⑤. 线路连接。 分别连接信号至 TrigIn 1+和 TrigIn 1-（管脚定义见，

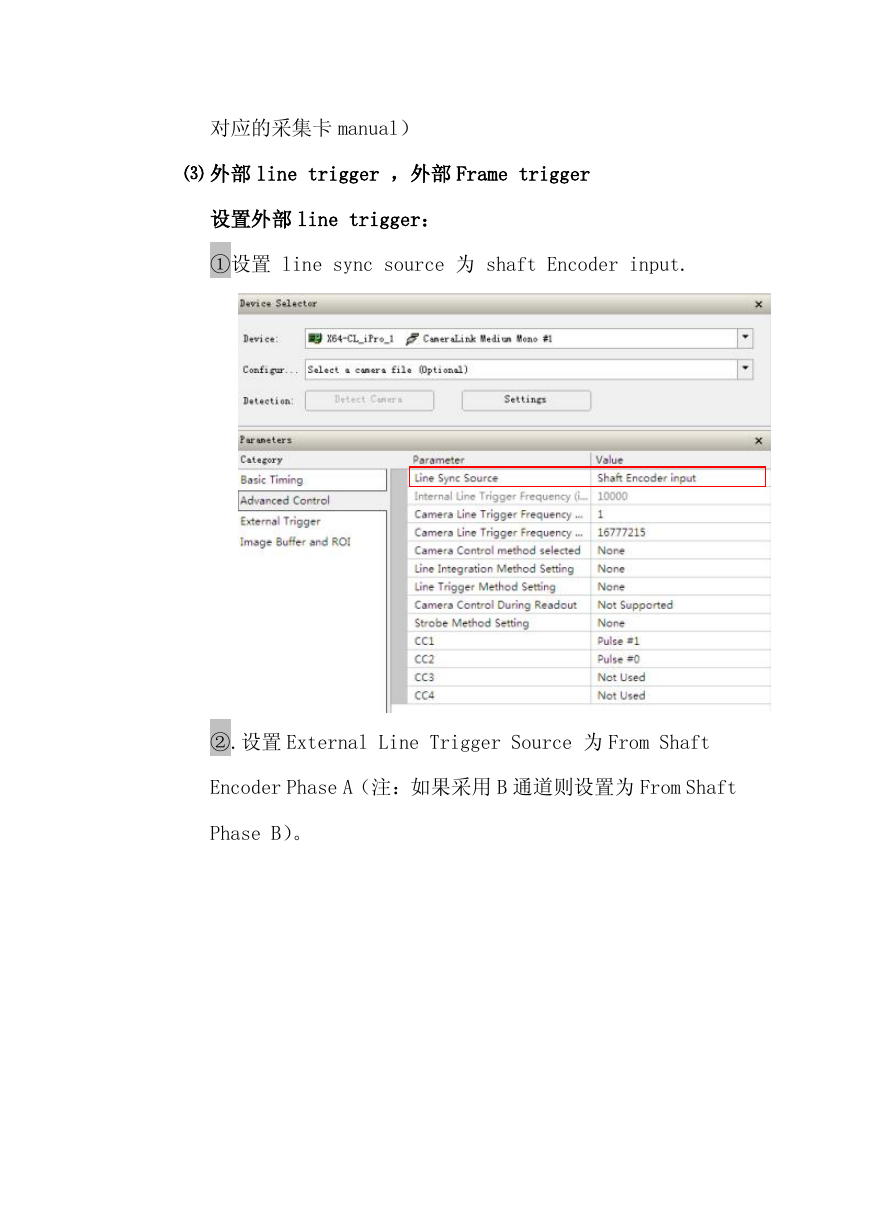

    对应的采集卡 manual） ⑶ 外部 line trigger ，外部 Frame trigger 设置外部 line trigger： ①设置 line sync source 为 shaft Encoder input. ②.设置 External Line Trigger Source 为 From Shaft Encoder Phase A（注：如果采用 B 通道则设置为 From Shaft Phase B）。

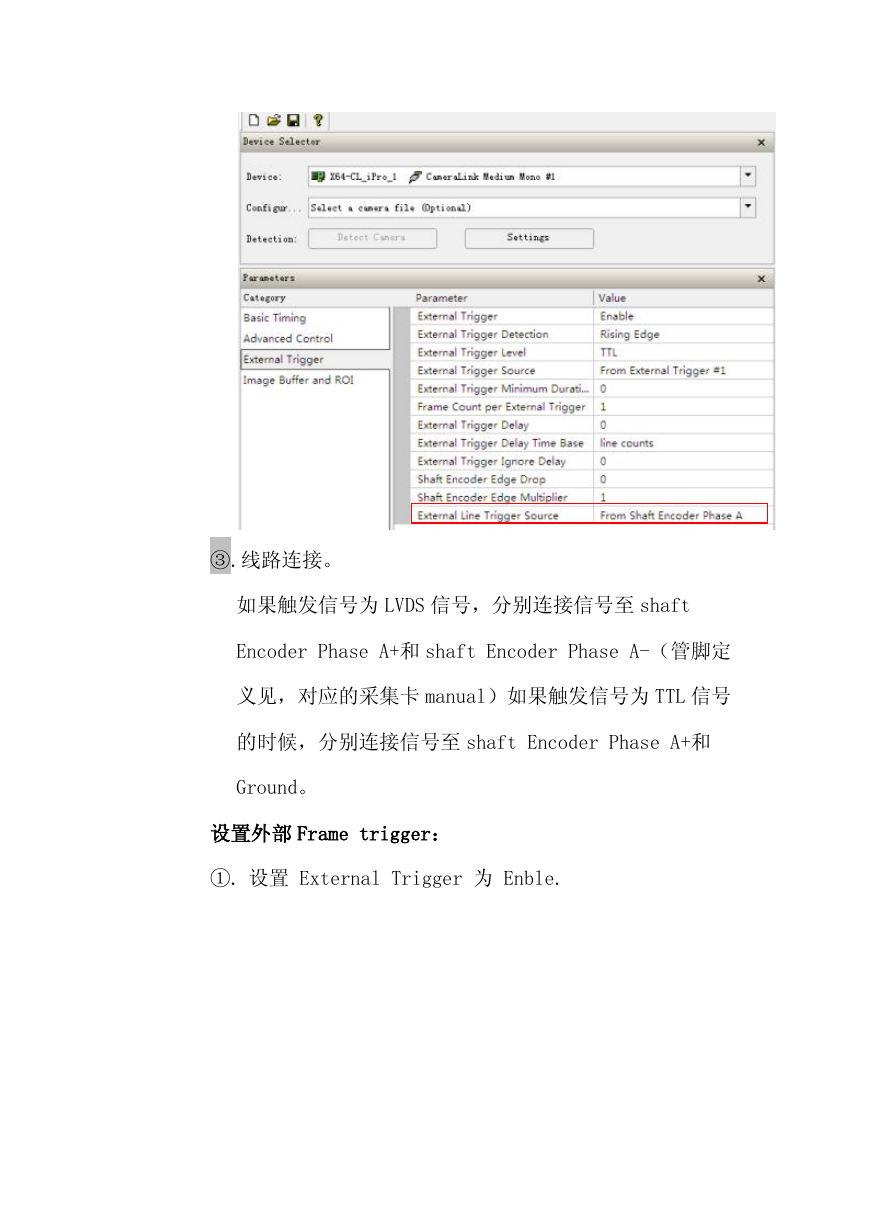

    ③.线路连接。 如果触发信号为 LVDS 信号，分别连接信号至 shaft Encoder Phase A+和 shaft Encoder Phase A-（管脚定 义见，对应的采集卡 manual）如果触发信号为 TTL 信号 的时候，分别连接信号至 shaft Encoder Phase A+和 Ground。 设置外部 Frame trigger： ①. 设置 External Trigger 为 Enble.

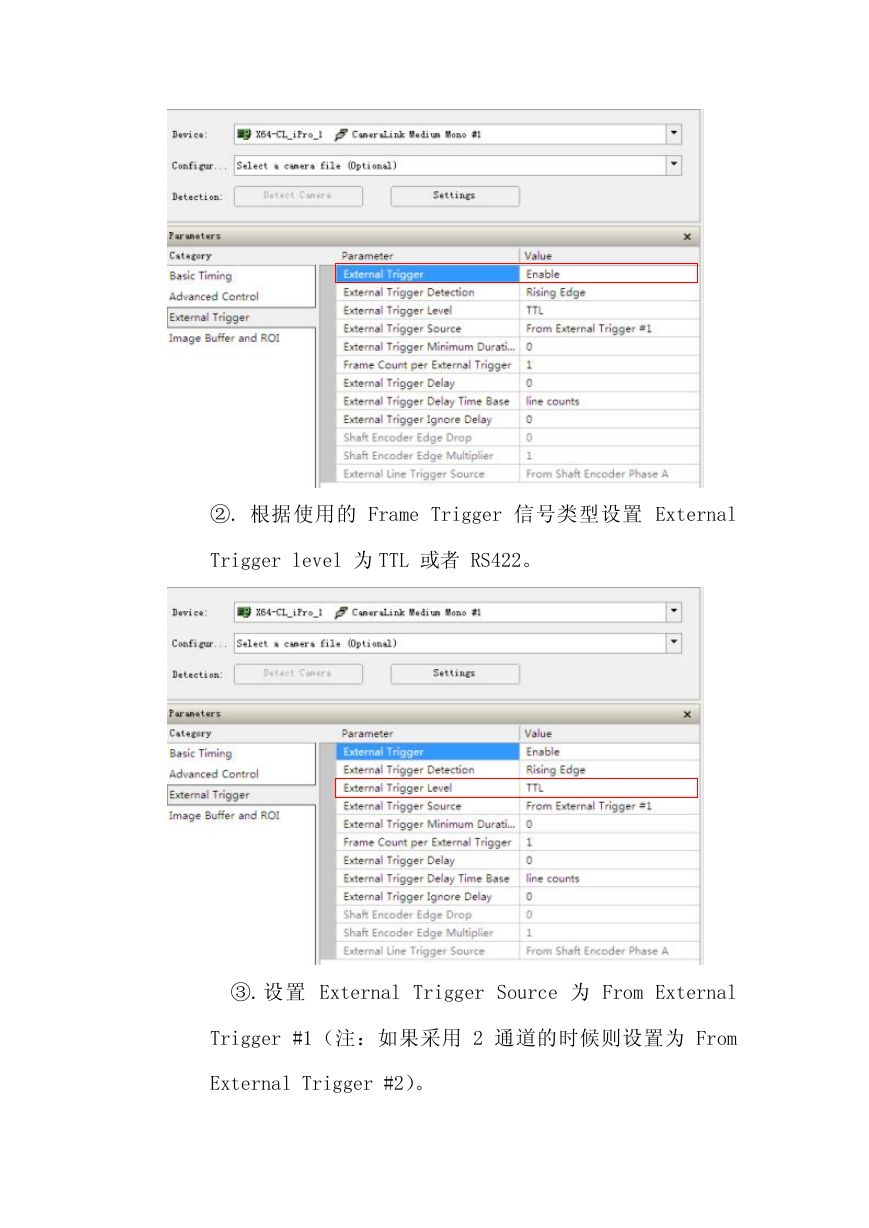

    ②. 根据使用的 Frame Trigger 信号类型设置 External Trigger level 为 TTL 或者 RS422。 ③.设置 External Trigger Source 为 From External Trigger #1（注：如果采用 2 通道的时候则设置为 From External Trigger #2）。
