1.三维建筑物面编辑

2.二维建筑物面以及分户图编辑

2.1倾斜模型压平

2.2校正二维建筑物面数据，补齐楼栋号，形成楼栋单体化数据

2.3楼栋分户分割

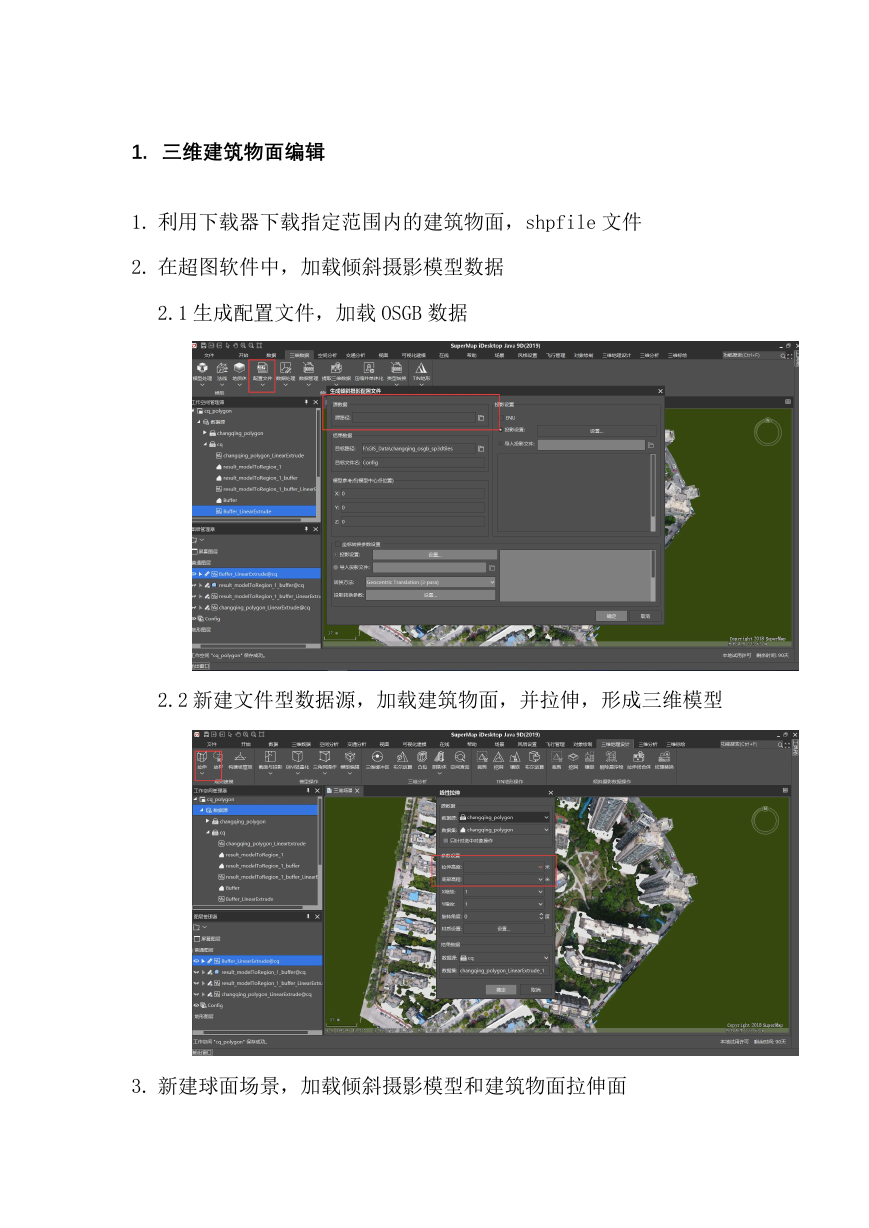

1. 三维建筑物面编辑 1. 利用下载器下载指定范围内的建筑物面，shpfile 文件 2. 在超图软件中，加载倾斜摄影模型数据 2.1 生成配置文件，加载 OSGB 数据 2.2 新建文件型数据源，加载建筑物面，并拉伸，形成三维模型 3. 新建球面场景，加载倾斜摄影模型和建筑物面拉伸面

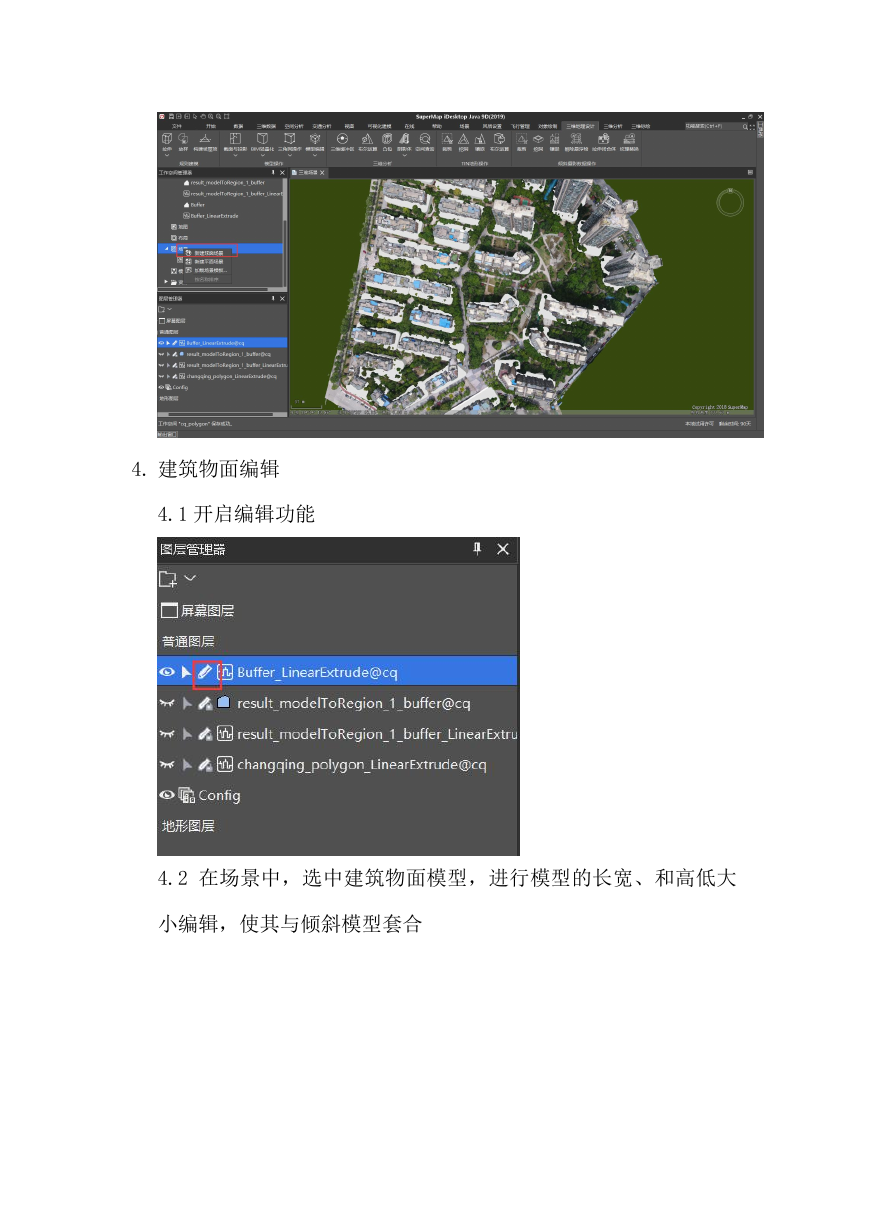

4. 建筑物面编辑 4.1 开启编辑功能 4.2 在场景中，选中建筑物面模型，进行模型的长宽、和高低大小编辑，使其与倾斜模型套合

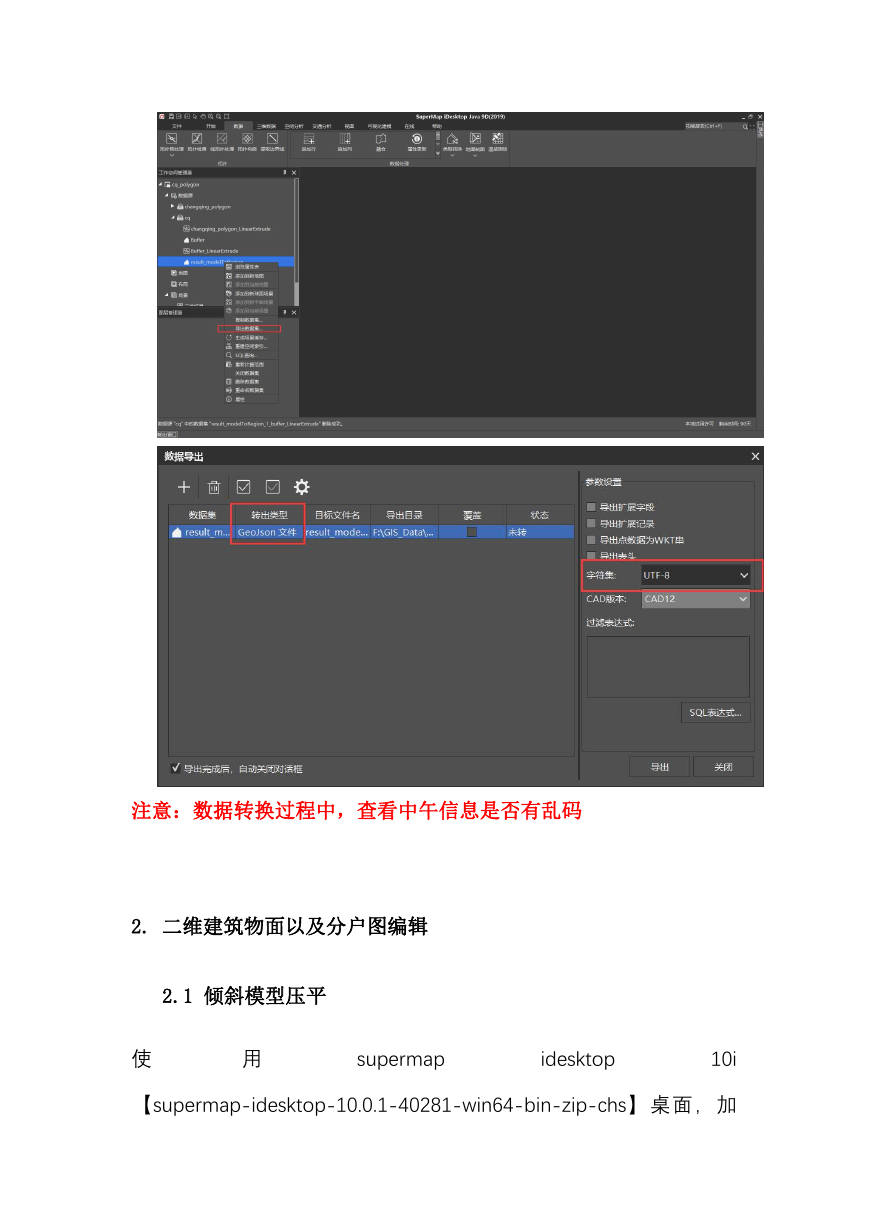

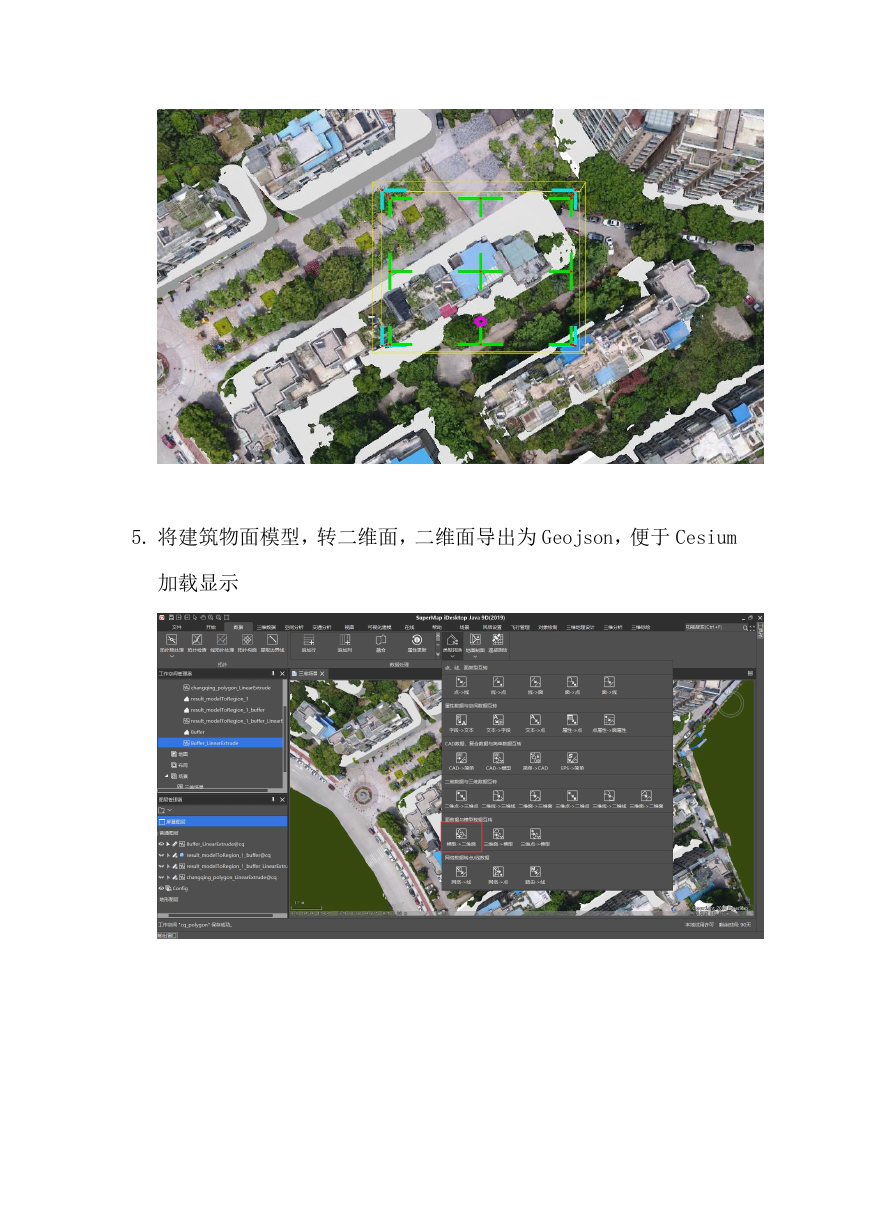

5. 将建筑物面模型，转二维面，二维面导出为 Geojson，便于 Cesium 加载显示

注意：数据转换过程中，查看中午信息是否有乱码 2. 二维建筑物面以及分户图编辑 2.1 倾斜模型压平使用 supermap idesktop 10i 【supermap-idesktop-10.0.1-40281-win64-bin-zip-chs】桌面，加

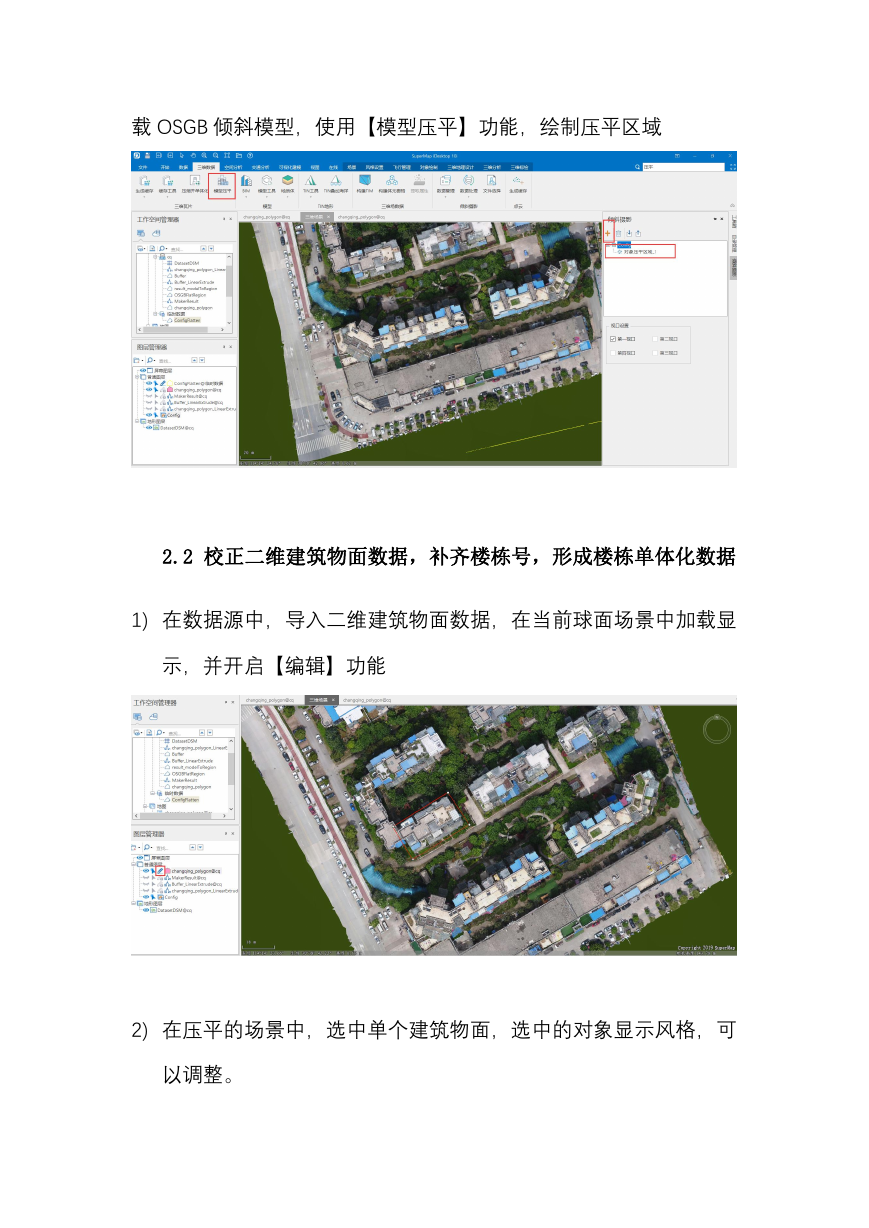

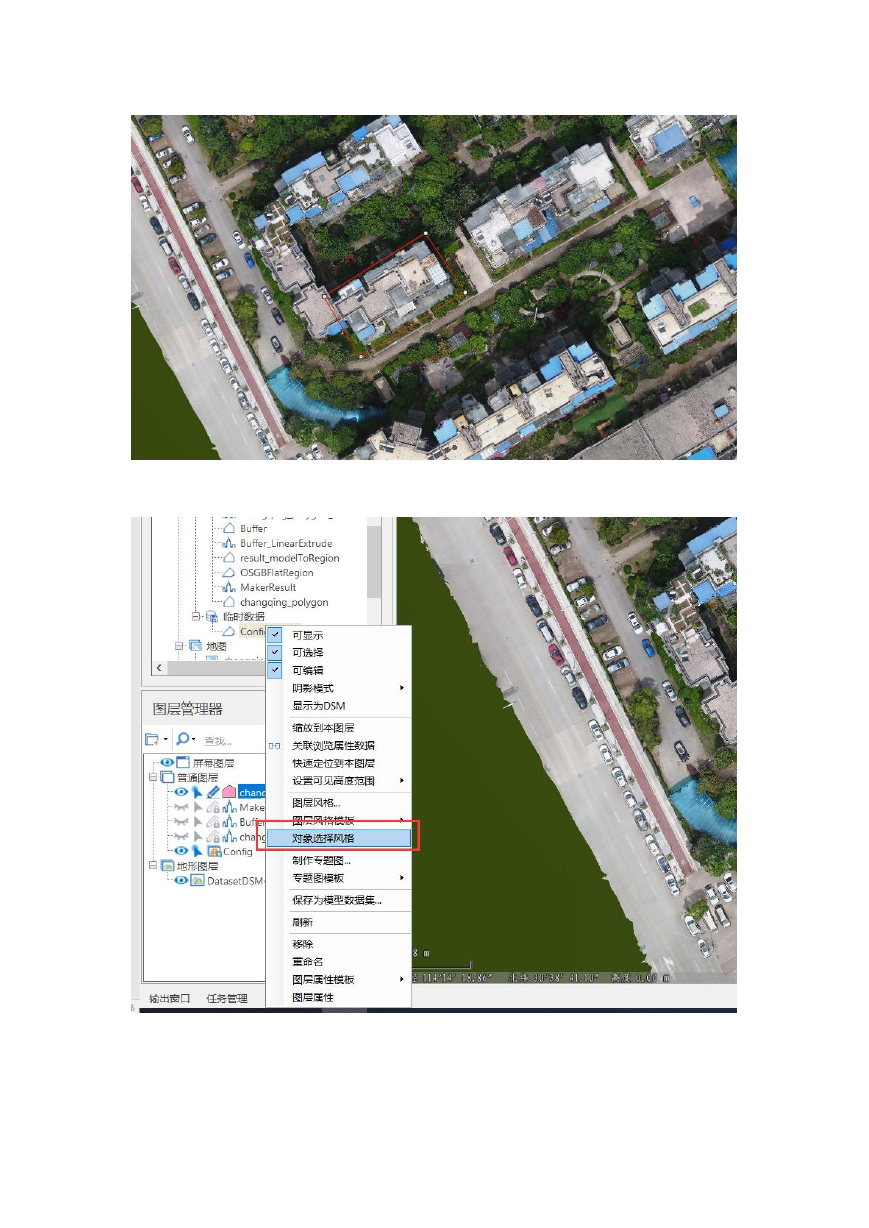

载 OSGB 倾斜模型，使用【模型压平】功能，绘制压平区域 2.2 校正二维建筑物面数据，补齐楼栋号，形成楼栋单体化数据 1) 在数据源中，导入二维建筑物面数据，在当前球面场景中加载显示，并开启【编辑】功能 2) 在压平的场景中，选中单个建筑物面，选中的对象显示风格，可以调整。

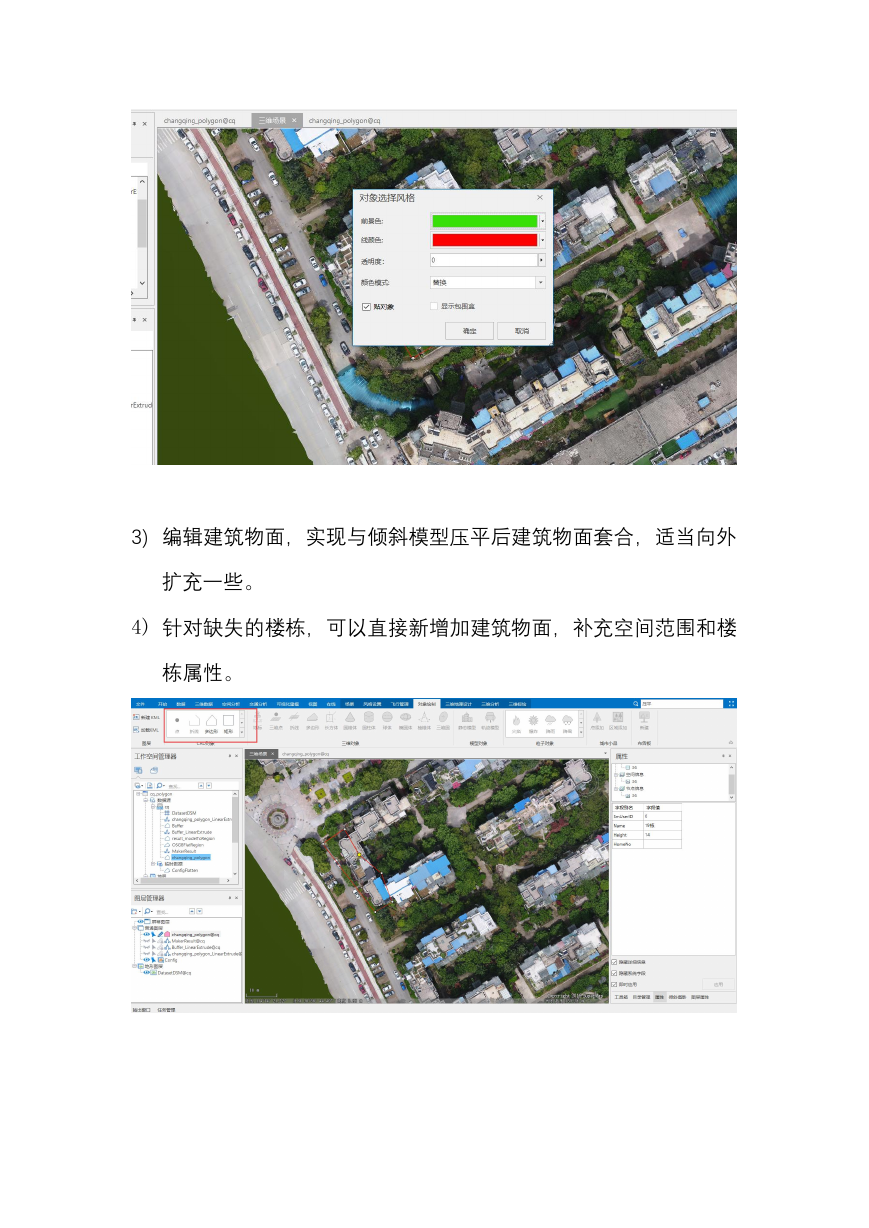

3) 编辑建筑物面，实现与倾斜模型压平后建筑物面套合，适当向外扩充一些。 4) 针对缺失的楼栋，可以直接新增加建筑物面，补充空间范围和楼栋属性。

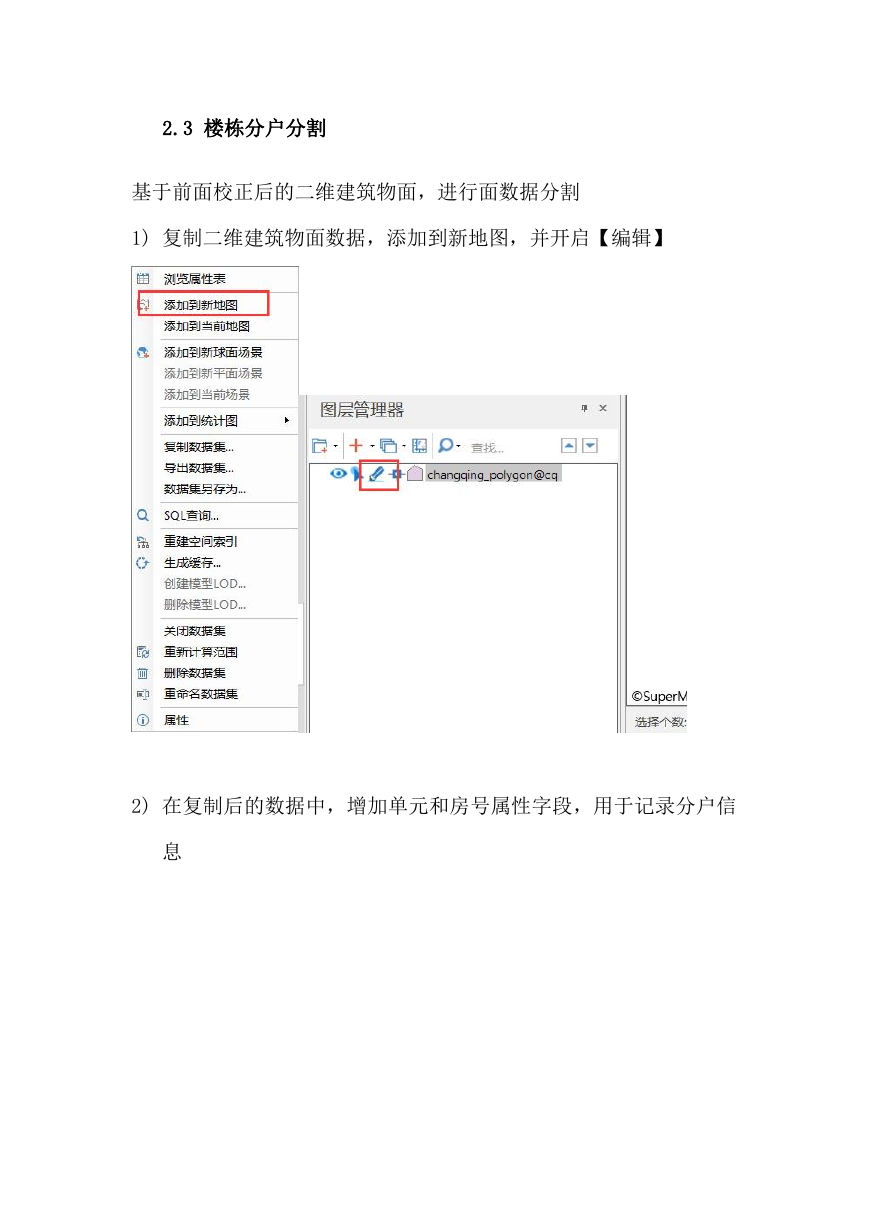

2.3 楼栋分户分割基于前面校正后的二维建筑物面，进行面数据分割 1) 复制二维建筑物面数据，添加到新地图，并开启【编辑】 2) 在复制后的数据中，增加单元和房号属性字段，用于记录分户信息
