    电子工程师家园 ULN2003 应用电路及中文资料 要：ULN2000、ULN2800 是高压大电流达林顿晶体管阵列系列产品,具有电流增益 高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功 率驱动的系统。ULN2003A 电路是美国 Texas Instruments 公司和 Sprague 公司 开发的高压大电流达林顿晶体管阵列电路,文中介绍了它的电路构成、特征参数 及典型应用。 关键词：达林顿晶体管阵列 驱动电路 ULN2003 ULN2000 系列 ULN2800 系列 1 概述 功率电子电路大多要求具有大电流输出能力, 的负载。功率驱动电路是功率电子设备输出电路的一个重要组成部分。 以便于驱动各种类型 在大型仪器仪表系统中,经常要用到伺服电机、步进电机、各 种电磁阀、泵等驱动电压高且功率较大的器件。ULN2000、ULN2800 高压大电流 达林顿晶体管阵列系列产品就属于这类可控大功率器件,由于这类器件功能强、 应用范围语广。因此,许多公司都生产高压大电流达林顿晶体管阵列产品,从而形 成了各种系列产品,ULN2000、ULN2800 系列就是美国 Texas Instruments 公司、 美国 Sprague 公司开发的高压大电流达林顿晶体管阵列产品。它们的系列型号分 类如表 1 所列,生产 2000、2800 高压大电流达林顿晶体管阵列系列产品的公司与 型号对照表如表 2 所列。在上述系列产品中,ULN2000 系列能够同时驱动 7 组高 压大电流负载,ULN2800 系列则能够同时驱动 8 组高压大电流负载。美国 Texas Instruments 公司、美国 Sprague 公司生产的 ULN2003A 由 7 组达林顿晶体管阵 列和相应的电阻网络以及钳位二极管网络构成,具有同时驱动 7 组负载的能力, 为单片双极型大功率高速集成电路。以下介绍该电路的构成、性能特征、电参数 CEPARK ( China Electronics Park ) 电子园 www.cepark.com
    以及典型应用。2000、2800 高压大电流达林顿晶体管阵列系列中的其它产品的 性能特性与应用可参考 ULN2003A。 电子工程师家园 表 1 ULN2000、ULN2800 系列型号分类表 输出电压 输出电流 50V 50V 95V 50V 50V 95V 500mA 600mA 500mA 500mA 600mA 500mA 型号 型号 普通 PMOS、CMOS 输入 14～25C PMOS 输 入 ULN2001A ULN2011A ULN2021 ULN2801A ULN2811A ULN2821A ULN2002A ULN2012A ULN2022 ULN2802A ULN2812A ULN2822A 5V TTL、CMOS 输入 ULN2003A ULN2013A ULN2023A ULN2803A ULN2813A ULN2823A 6～15V PMOS、CMOS 输入 ULN2004A ULN2014A ULN2024A ULN2804A ULN2814A ULN2824A 高输出 TTL 接口 ULN2005A ULN2015A ULN2025A ULN2805A ULN2815A ULN2825A ULN200A 电路具有以下特点： ●电流增益高（大于 1000）; ●带负载能力强（输出电流大于 500mA）; ●温度范围宽（-40～85℃）; ●工作电压高（大于 50V）。 ULN2003 电路主要用于如下领域： ●伺服电机; CEPARK ( China Electronics Park ) 电子园 www.cepark.com
    电子工程师家园 ●步进电机; ●电磁阀; ●可控照明灯。 2 管脚排列 ULN2003A 电路的管脚排列如图 1 所示,图 2 为其原理和引脚功能图,各引出端的 功能符号及说明如表 3 所列。 表 2 生产 2000、2800 系列产品的公司与型号对照表 公司 2001 2002 2003 2004 2005 TI ULN200 ULN200 ULN200 ULN200 ULN200 1A 2A 3A 4A 5A 2800 系 2810 系 2820 系 数 列 列 Spragu ULN200 ULN200 ULN200 ULN200 ULN200 e 1A 2A 3A 4A 5A ULN2811 ULN2811 ULN2821 ～ ～ ～ ULN2805 ULN2815 ULN2825 Motoro la MC1411 MC1412 MC1413 MC1416 SGS L201B L202B L203 L204B 三菱 东菱 M54524 M54525 M54523 N54526 P P P P TD6200 TD6200 TD6200 TD6200 1A A 3A 4A 三洋 LB1231 LB1232 LB1233 LB1234 电子 24 研究所 ULN200 3A L601B～ L604B TD62081A ～62084A CEPARK ( China Electronics Park ) 电子园 www.cepark.com

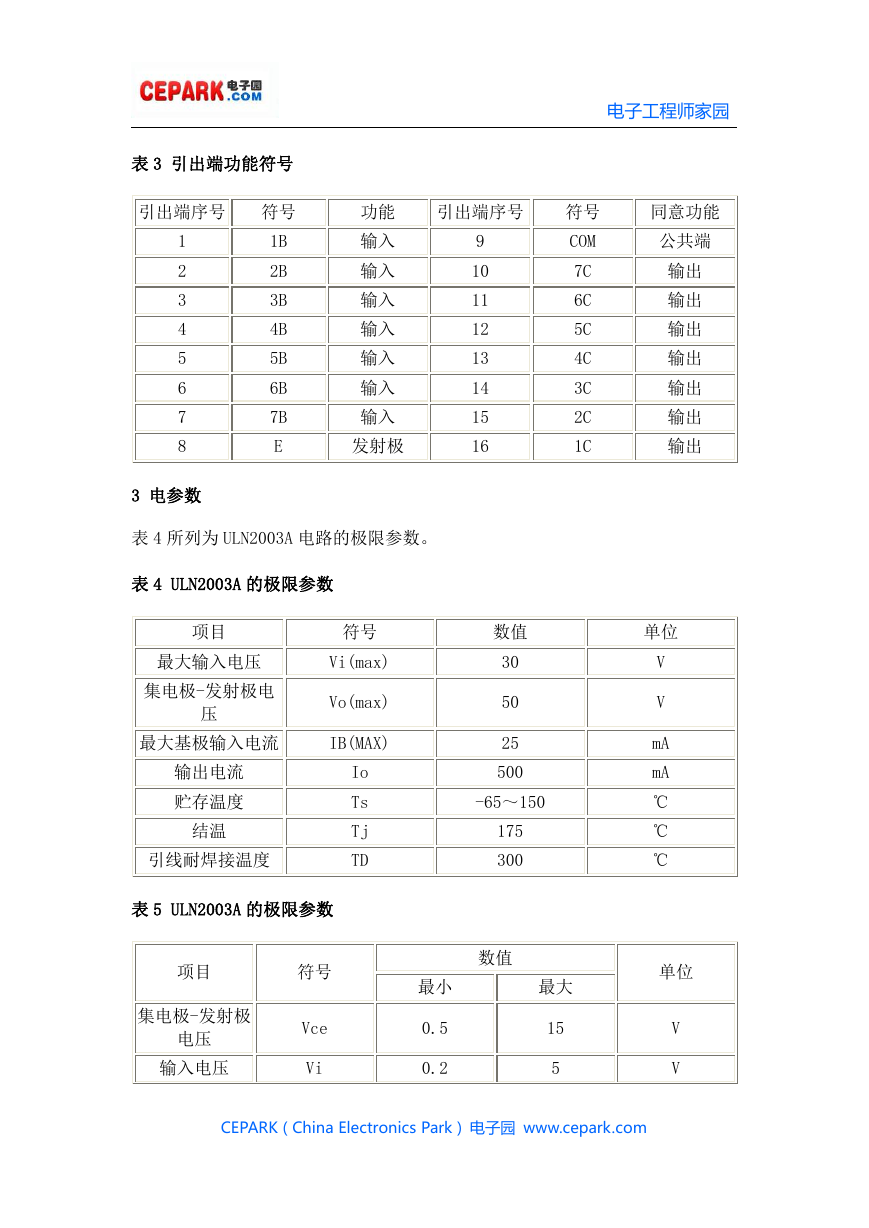

    电子工程师家园 符号 COM 同意功能 公共端 7C 6C 5C 4C 3C 2C 1C 输出 输出 输出 输出 输出 输出 输出 表 3 引出端功能符号 引出端序号 符号 1 2 3 4 5 6 7 8 1B 2B 3B 4B 5B 6B 7B E 功能 输入 输入 输入 输入 输入 输入 输入 发射极 引出端序号 9 10 11 12 13 14 15 16 3 电参数 表 4 所列为 ULN2003A 电路的极限参数。 表 4 ULN2003A 的极限参数 项目 符号 最大输入电压 Vi(max) 集电极-发射极电 压 Vo(max) 最大基极输入电流 IB(MAX) 输出电流 贮存温度 结温 引线耐焊接温度 Io Ts Tj TD 表 5 ULN2003A 的极限参数 项目 符号 集电极-发射极 电压 输入电压 Vce Vi 数值 30 50 25 500 -65～150 175 300 数值 最小 0.5 0.2 最大 15 5 单位 V V mA mA ℃ ℃ ℃ 单位 V V CEPARK ( China Electronics Park ) 电子园 www.cepark.com
    集电极电流 工作环境温度 Imax TA -40 350 85 mA ℃ 电子工程师家园 表 6 ULN2003A 主要电特性 特性 符号 （若无其它规 定,TA=-40～85℃） 最小 最大 单位 条件 规范值 直流放大倍数 hEF VCE=2V,Ic350mA 1000 - 集电极-发射极饱 和电压 箝位二极管正向 电压 VCE(sat) IB=500μA,IC=350mA VF IF=350mA,输入开路 集电极截止电流 ICEX VCE=50V 箝位二极截止电 流 IFEX VF=50V Ii=0mA Vi=6V TA=25 Vi=85 - - - - - - 1.6 2.0 V V 50 μA 500 μA 50 μA 100 μA 集电极最大电压 Vamx 集电极最大电流 Imax 空载 VCE=2V 50 500 - - V mA 开态延迟时间 ton VCE=5V,16kHz 的方波输入 关态延迟时间 toff VCE=5V,16kHz 的方波输入 -1.0 μS -1.0 μS ULN2003A 电路的推荐工作条件如表 5 所列,表 6 所列为 ULN2003A 的主要电特性 参数 4 特征曲线 ULN2003A 型高压大电流达林顿晶体管阵列电路的输入脉冲占空比、输出的路数 与输出电流的关系曲线如图 3 所示,从图 3 可以看出,随着输入脉冲的占空比以及 输出路数的增加,允许的输出电流随之降低,也就是说：电路的输出路数的增加将 导致电路的驱动能力下降。 图 4 所示为 ULN2003A 电路输出电流 Ic、输出电压 VCE 和输入电流 II 三者之间 的关系曲线,从图 4 可以看出,随着输入电流的增加,输出电压随之降低,而随着 CEPARK ( China Electronics Park ) 电子园 www.cepark.com
    电子工程师家园 输出电流的增加,输出电压也随之增加。 5 ULN2003A 的典型应用 ULN2003A 型高压大电流达林顿晶体管阵列电路的典型应用电路框图如图 5 所示。 可以看出,该电路的应用非常简单。 CEPARK ( China Electronics Park ) 电子园 www.cepark.com
