摄像机
GZ-RX650
详细用户使用指南
C7B7_RX650_AC_CS
目录表
入门
核对附件 .................................................................................. 4
打开本机 .................................................................................. 6
打开端子盖(SD 卡盖) .............................................................. 6

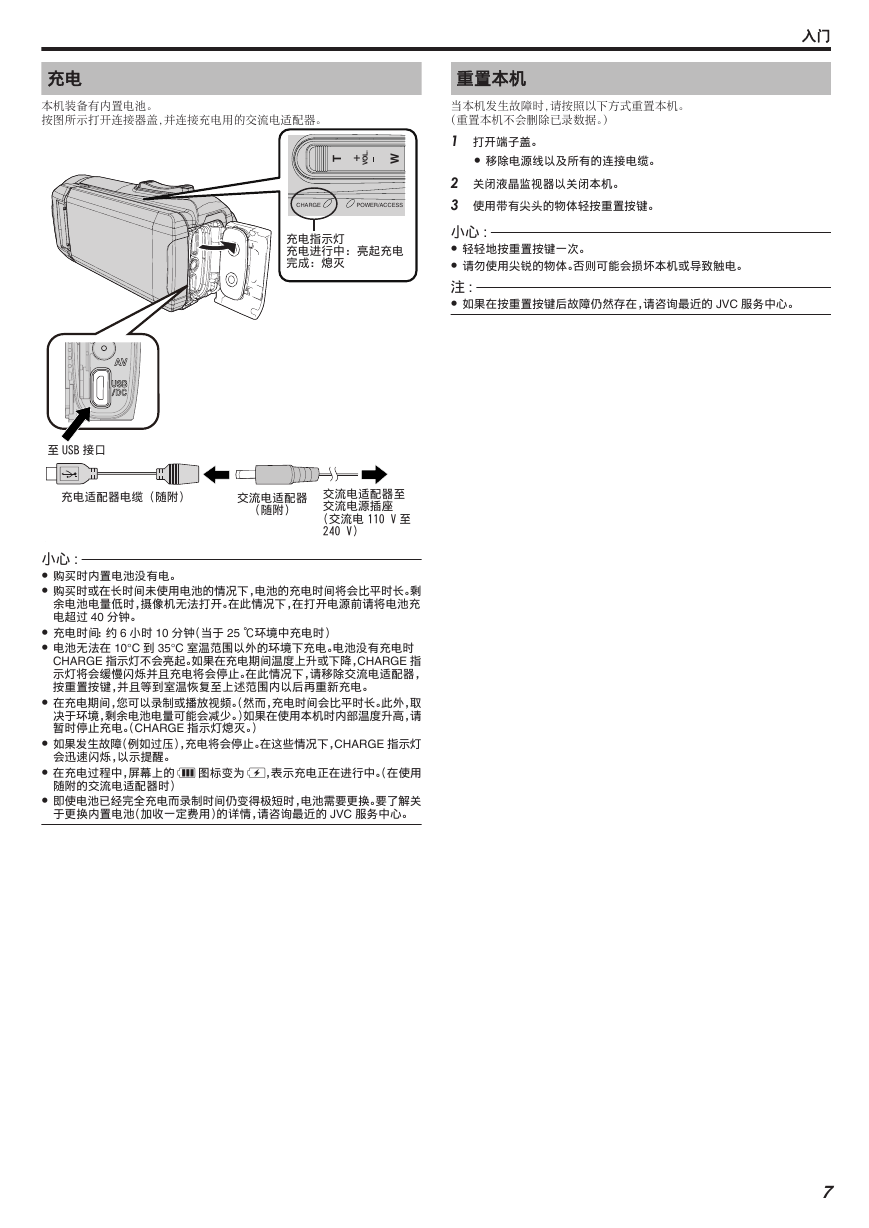

充电 ......................................................................................... 7
重置本机 .................................................................................. 7

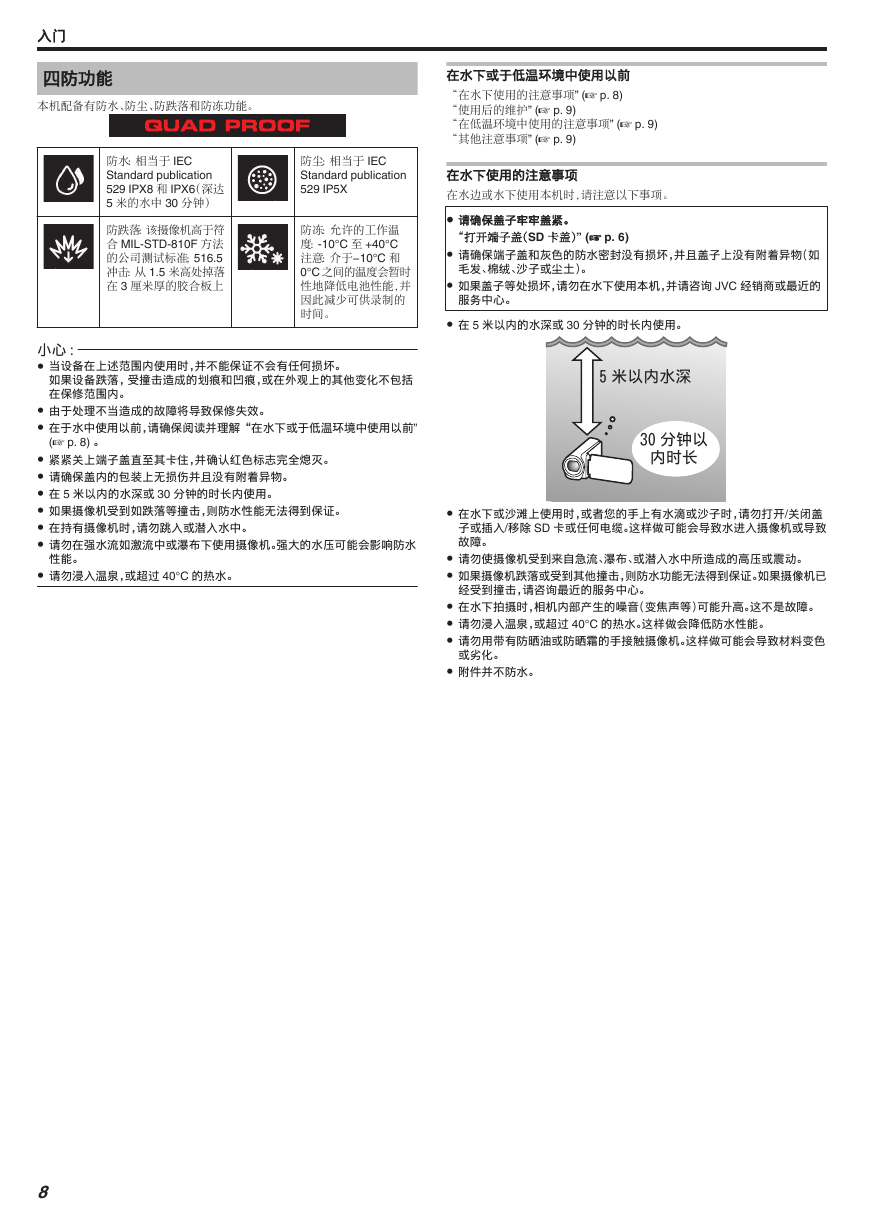

四防功能 .................................................................................. 8
在水下或于低温环境中使用以前 .......................................... 8
握带调整 ................................................................................ 10
安装镜头盖 ............................................................................ 10
连接核心过滤器 ..................................................................... 11
插入 SD 卡 ............................................................................. 11
可以使用的 SD 卡类型 ....................................................... 12
使用触屏 ................................................................................ 13
锁定屏幕(在进行水下拍摄时) ............................................ 13
调整触屏 ............................................................................ 13
液晶监视器上的按键名称和功能 ........................................ 14
时钟设定 ................................................................................ 17
重设时钟 ............................................................................ 18
更改显示语言 ......................................................................... 19
握住本机 ................................................................................ 19
安装三脚架 ............................................................................ 20
在海外使用本机 ..................................................................... 20
在海外给电池充电 .............................................................. 20
旅行期间按当地时间设置时钟 ............................................ 21
设置夏时制 ......................................................................... 21
备选附件 ................................................................................ 22
录制
在自动模式下拍摄视频 .......................................................... 23
在视频录制过程中捕捉静像 ................................................ 26
在自动模式下拍摄静像 .......................................................... 26
变焦 ....................................................................................... 29
手动录制 ................................................................................ 30
手动调整聚焦(FOCUS) ..................................................... 31
调整亮度 ............................................................................ 32
设置背光补偿 ..................................................................... 33
设置白平衡 ......................................................................... 34
拍摄特写镜头(TELE MACRO) .......................................... 35
在水下拍摄 ............................................................................ 36
带效果录制(录制效果) .......................................................... 37
以老黑白照片的模式录制影像(颗粒单色) .......................... 38
录制食物的图像(食物) ....................................................... 39
录制婴儿的影像(婴儿) ....................................................... 40
带动画效果录制(动画效果) ................................................... 41
清楚地捕捉被摄体(触摸优先 AE/AF) ..................................... 43
减轻相机振动 ......................................................................... 45
间隔录制(慢速录制) .............................................................. 46
在一部分屏幕被放大于子窗口的情况下录制(特写子窗口) .... 48
在子屏幕中显示带静态图像的录制视频(静态图像复合录制) . 49
使用自拍定时器 ..................................................................... 50
反复以固定间隔录制并播放 ................................................... 52
带日期和时间录制视频 .......................................................... 53
录制视频时加入时间计数器 ................................................... 54
查看剩余录制时间 .................................................................. 55
播放
播放视频 ................................................................................ 57
正常播放 ............................................................................ 57
查看录制日期和其他信息 ................................................... 60
计时器播放 ......................................................................... 61
标记播放 ............................................................................ 62
摘要播放 ............................................................................ 66
播放其他文件 ..................................................................... 67
播放静像 ................................................................................ 68
幻灯片播放 ......................................................................... 69
连接电视机并在电视机上观看 ................................................ 70
2
经由 HDMI 迷你接口连接 ................................................... 70
经由 AV 接口连接 ............................................................... 72
播放在本机上创建的蓝光光盘 ................................................ 73
在蓝光播放机上摘录播放 ................................................... 73
编辑
删除不需要的文件 .................................................................. 74
删除当前播放的文件 .......................................................... 74
删除选定的文件 .................................................................. 74
保护文件 ................................................................................ 75
保护/取消保护当前显示的文件 ........................................... 75
保护/取消保护选定文件 ...................................................... 76
在播放过程中,在视频中捕捉静像 .......................................... 77
结合以无缝记录录制的影片 ................................................... 78
捕捉视频中的需要部分(修剪) ................................................ 79
复制
用 BD 刻录机刻录蓝光光盘 .................................................... 80
准备一台 BD 刻录机 ........................................................... 80
创建光盘 ............................................................................ 81
用 BD 刻录机(外置蓝光驱动器)播放 .................................. 85
连接蓝光录像机,将文件复录到光盘上 ................................... 86
使用 USB 外部硬盘驱动器 ..................................................... 87
准备 USB 外部硬盘驱动器 ................................................. 87
复制所有文件 ..................................................................... 88
播放 USB 外部硬盘驱动器中的文件 ................................... 89
删除 USB 外部硬盘驱动器中的文件夹 ............................... 89
格式化 USB 外部硬盘驱动器 .............................................. 90
从 USB 外部硬盘驱动器导入文件 ....................................... 90
把文件复制至 SD 卡 ............................................................... 92
复制到 Windows PC .............................................................. 93
核对系统要求(指引) .......................................................... 93
安装随附软件(内置) .......................................................... 97
备份所有文件 ................................................................... 100
组织文件 .......................................................................... 102
把视频录制到光盘上 ........................................................ 103
在不用随附软件的情况下备份文件 ................................... 104
文件和文件夹列表 ............................................................ 105
复制到 Macintosh 电脑 ........................................................ 106
使用 Wi-Fi
Wi-Fi 功能 ............................................................................ 107
工作环境 .............................................................................. 109
使用 Wi-Fi 的注意事项 ......................................................... 109
通过直接连接来监控图像(直接监测) ................................... 110
记录位置信息 ....................................................................... 114
通过家中的接入点来监控图像(室内监测) ............................ 118
通过互联网来监控图像(室外监测) ...................................... 121
更改设置 .............................................................................. 125
经由 Wi-Fi 保护设置(WPS)注册接入点 ............................ 126
经由 WPS PIN 注册接入点 ............................................... 127
查看此摄像机的 MAC 地址 ............................................... 128
设置液晶监视器关闭时的 Wi-Fi 连接 ................................ 128
将 Wi-Fi 设置初始化 ......................................................... 129
使用智能电话应用程序(Everio Sync. 3) .............................. 130
屏幕上的显示说明 ............................................................ 130
标记的使用 ....................................................................... 131
使用比赛得分 ................................................................... 132
传送视频(AVCHD 格式) .................................................. 136
传输静像 .......................................................................... 138
智能电话应用设置 ............................................................ 140
使用平板应用 ....................................................................... 142
故障排除 .............................................................................. 143
Wi-Fi 规格 ............................................................................ 147
通过创建 QR 代码使用 Wi-Fi
直接监测 .............................................................................. 149
室内监测 .............................................................................. 152
室外监测 .............................................................................. 155
手动注册接入点 ................................................................... 159

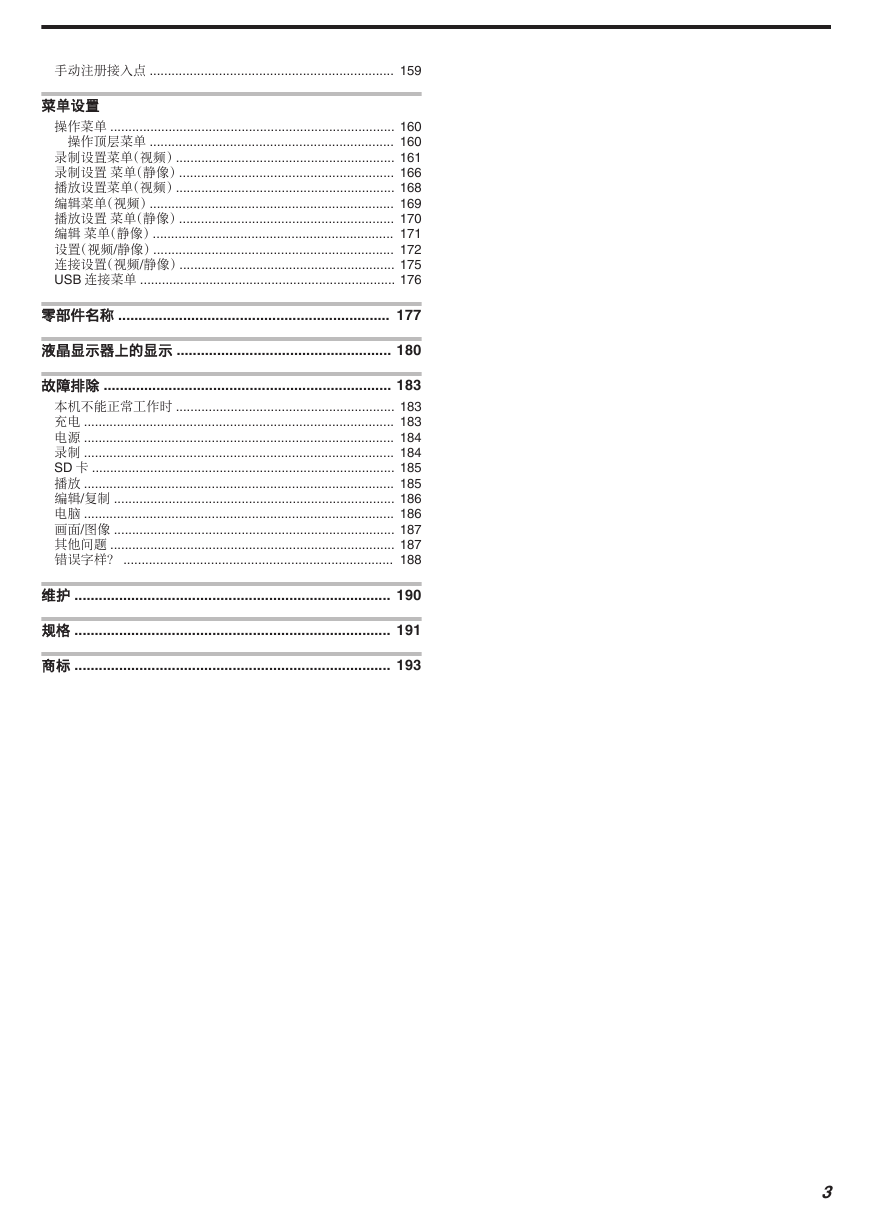

菜单设置
操作菜单 .............................................................................. 160
操作顶层菜单 ................................................................... 160
录制设置菜单(视频) ............................................................ 161
录制设置 菜单(静像) ........................................................... 166
播放设置菜单(视频) ............................................................ 168
编辑菜单(视频) ................................................................... 169
播放设置 菜单(静像) ........................................................... 170
编辑 菜单(静像) .................................................................. 171
设置(视频/静像) .................................................................. 172
连接设置(视频/静像) ........................................................... 175
USB 连接菜单 ...................................................................... 176
零部件名称 ................................................................... 177
液晶显示器上的显示 ..................................................... 180
故障排除 ....................................................................... 183
本机不能正常工作时 ............................................................ 183
充电 ..................................................................................... 183
电源 ..................................................................................... 184
录制 ..................................................................................... 184
SD 卡 ................................................................................... 185
播放 ..................................................................................... 185
编辑/复制 ............................................................................. 186
电脑 ..................................................................................... 186
画面/图像 ............................................................................. 187
其他问题 .............................................................................. 187
错误字样? .......................................................................... 188
维护 .............................................................................. 190
规格 .............................................................................. 191
商标 .............................................................................. 193
3
入门

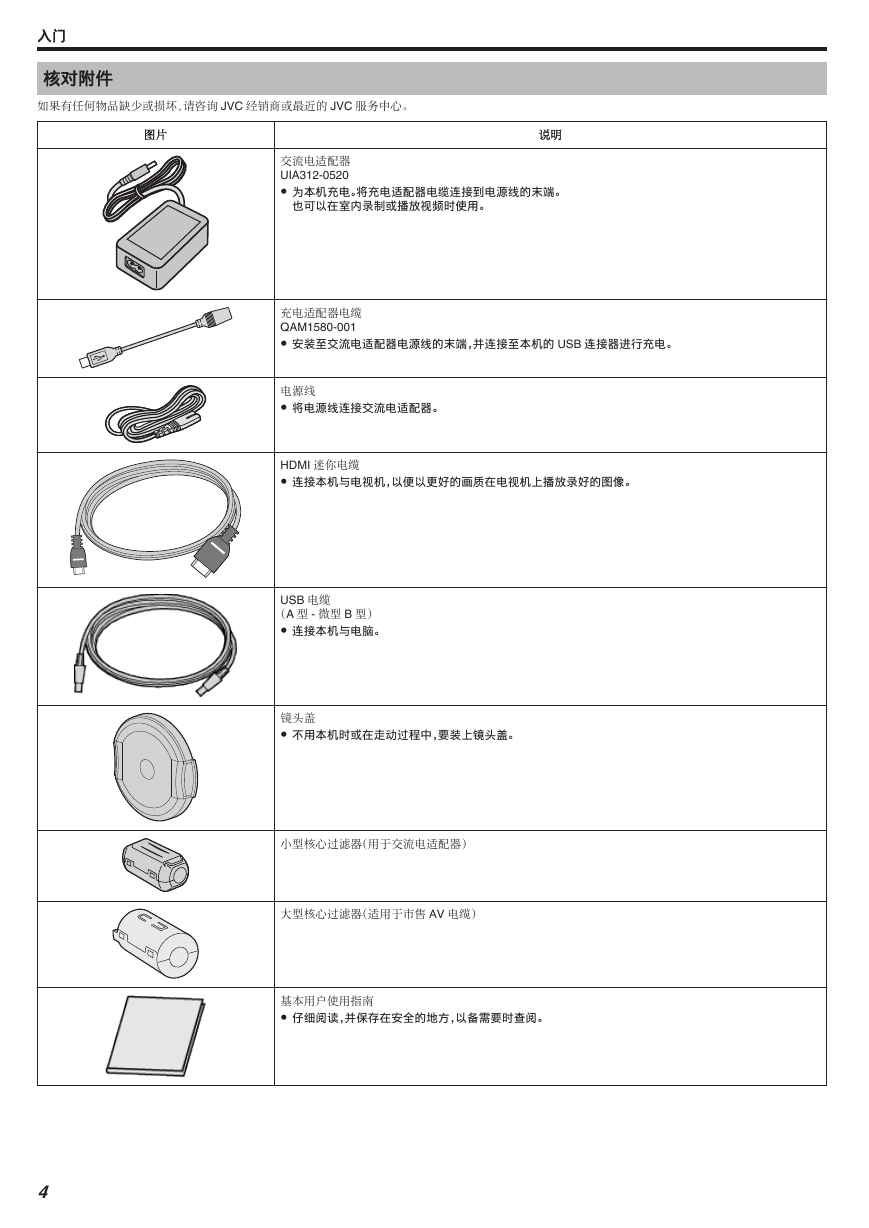

核对附件
如果有任何物品缺少或损坏,请咨询 JVC 经销商或最近的 JVC 服务中心。
说明
交流电适配器
UIA312-0520
0 为本机充电。将充电适配器电缆连接到电源线的末端。
也可以在室内录制或播放视频时使用。
充电适配器电缆
QAM1580-001
0 安装至交流电适配器电源线的末端,并连接至本机的 USB 连接器进行充电。
电源线
0 将电源线连接交流电适配器。
HDMI 迷你电缆
0 连接本机与电视机,以便以更好的画质在电视机上播放录好的图像。
USB 电缆
(A 型 - 微型 B 型)
0 连接本机与电脑。
镜头盖
0 不用本机时或在走动过程中,要装上镜头盖。
小型核心过滤器(用于交流电适配器)
大型核心过滤器(适用于市售 AV 电缆)
基本用户使用指南
0 仔细阅读,并保存在安全的地方,以备需要时查阅。
.
.
.
.
.
.
.
.
.
4
小型核心过滤器与交流电适配器一同使用。请勿将其与交流电适配器以外的其他任何组件一同使用。
注 :
0 所提供的软件(应用程序软件)为本机内置。
“核对系统要求(指引)” (A p. 93)
0 大型核心过滤器与 AV 电缆一同使用。请勿将其与 AV 电缆以外的其他任何电缆一同使用。
“连接核心过滤器” (A p. 11)
0 SD 卡另售。
“可以使用的 SD 卡类型” (A p. 12)
0 在海外使用交流电适配器时,请准备一个市售的转换器插头,便于在到访国或地区使用。
“在海外给电池充电” (A p. 20)
入门
5
入门
打开本机
打开液晶监视器以打开本机。
要关闭电源,请关闭液晶监视器。
o 要打开电源
打开液晶监视器。
.
o 要关闭电源
关闭液晶监视器。
打开端子盖(SD 卡盖)
o 要打开
.
A 打开液晶监视器。
B 向下滑动盖锁并将盖子滑动至一边。
C 慢慢拿起盖子。
o 要关闭
先让液晶监视器开着。
.
A 在确保灰色的防水密封在端子开口处装好时,慢慢翻下盖子。
B 均衡用力将整个盖子按向摄像机,并且完全、牢固地装上盖子。
C 滑入盖子,直至咔哒一声卡进。
如果盖锁上的红色标记可见,则说明盖子没有被正确关闭。
意事项” (A p. 8) 。
发、棉绒、沙子或尘土)。
小心 :
0 请确保端子盖和灰色的防水密封没有损坏,并且盖子上没有附着异物(如毛
0 如果盖子等处损坏,请勿在水下使用本机,并请咨询 JVC 经销商或最近的
0 开/关端子盖时,不要用力过大。
0 在水下或暴露于水滴中的地方使用摄像机以前,请阅读“在水下使用的注
JVC 服务中心。
.
POWER/ACCESS 指示灯熄灭,电源关闭。
“POWER/ACCESS(电源/存取)指示灯” (A p. 178)
注 :
0 使用前将演示模式设置为“关”。
“ 演示模式 ” (A p. 173)
0 当“自动关机”设为“开”时,本机有 5 分钟不工作,就会自动关闭,以便省电。
(使用交流电适配器时,本机会进入待机模式。)
“ 自动关机 ” (A p. 173)
0 如果启用“LCD 关闭时录制”,即使录制时关闭液晶监视器,本机也不关闭。
“LCD 关闭时录制” (A p. 165)
0 如果启用“LCD 显示器关闭时连接 Wi-Fi”,当本机连接至 Wi-Fi 时即使关
“设置液晶监视器关闭时的 Wi-Fi 连接” (A p. 128)
闭液晶监视器,本机也不关闭。
6
充电
本机装备有内置电池。
按图所示打开连接器盖,并连接充电用的交流电适配器。
入门
重置本机
当本机发生故障时,请按照以下方式重置本机。
(重置本机不会删除已录数据。)
1 打开端子盖。
0 移除电源线以及所有的连接电缆。
2 关闭液晶监视器以关闭本机。
3 使用带有尖头的物体轻按重置按键。
小心 :
0 轻轻地按重置按键一次。
0 请勿使用尖锐的物体。否则可能会损坏本机或导致触电。
注 :
0 如果在按重置按键后故障仍然存在,请咨询最近的 JVC 服务中心。
.
小心 :
0 购买时内置电池没有电。
0 购买时或在长时间未使用电池的情况下,电池的充电时间将会比平时长。剩
余电池电量低时,摄像机无法打开。在此情况下,在打开电源前请将电池充
电超过 40 分钟。
0 充电时间:约 6 小时 10 分钟(当于 25 ℃环境中充电时)
0 电池无法在 10°C 到 35°C 室温范围以外的环境下充电。电池没有充电时
CHARGE 指示灯不会亮起。如果在充电期间温度上升或下降,CHARGE 指
示灯将会缓慢闪烁并且充电将会停止。在此情况下,请移除交流电适配器,
按重置按键,并且等到室温恢复至上述范围内以后再重新充电。
0 在充电期间,您可以录制或播放视频。(然而,充电时间会比平时长。此外,取
决于环境,剩余电池电量可能会减少。)如果在使用本机时内部温度升高,请
暂时停止充电。(CHARGE 指示灯熄灭。)
0 如果发生故障(例如过压),充电将会停止。在这些情况下,CHARGE 指示灯
会迅速闪烁,以示提醒。
0 在充电过程中,屏幕上的 P 图标变为 O,表示充电正在进行中。(在使用
随附的交流电适配器时)
0 即使电池已经完全充电而录制时间仍变得极短时,电池需要更换。要了解关
于更换内置电池(加收一定费用)的详情,请咨询最近的 JVC 服务中心。
7
TWVOL.+CHARGEPOWER/ACCESS
入门
四防功能
本机配备有防水、防尘、防跌落和防冻功能。
.
防水:相当于 IEC
Standard publication
529 IPX8 和 IPX6(深达
5 米的水中 30 分钟) .
防跌落:该摄像机高于符
合 MIL-STD-810F 方法
的公司测试标准;516.5
冲击:从 1.5 米高处掉落
在 3 厘米厚的胶合板上
.
.
.
在水下或于低温环境中使用以前
“在水下使用的注意事项” (A p. 8)
“使用后的维护” (A p. 9)
“在低温环境中使用的注意事项” (A p. 9)
“其他注意事项” (A p. 9)
在水下使用的注意事项
在水边或水下使用本机时,请注意以下事项。
0 请确保盖子牢牢盖紧。
“打开端子盖(SD 卡盖)” (A p. 6)
0 请确保端子盖和灰色的防水密封没有损坏,并且盖子上没有附着异物(如
0 如果盖子等处损坏,请勿在水下使用本机,并请咨询 JVC 经销商或最近的
毛发、棉绒、沙子或尘土)。
服务中心。
0 在 5 米以内的水深或 30 分钟的时长内使用。
防尘:相当于 IEC
Standard publication
529 IP5X
防冻:允许的工作温
度:-10°C 至 +40°C
注意:介于−10°C 和
0°C 之间的温度会暂时
性地降低电池性能,并
因此减少可供录制的
时间。
小心 :
0 当设备在上述范围内使用时,并不能保证不会有任何损坏。
如果设备跌落, 受撞击造成的划痕和凹痕,或在外观上的其他变化不包括
在保修范围内。
0 由于处理不当造成的故障将导致保修失效。
0 在于水中使用以前,请确保阅读并理解“在水下或于低温环境中使用以前”
(A p. 8) 。
0 紧紧关上端子盖直至其卡住,并确认红色标志完全熄灭。
0 请确保盖内的包装上无损伤并且没有附着异物。
0 在 5 米以内的水深或 30 分钟的时长内使用。
0 如果摄像机受到如跌落等撞击,则防水性能无法得到保证。
0 在持有摄像机时,请勿跳入或潜入水中。
0 请勿在强水流如激流中或瀑布下使用摄像机。强大的水压可能会影响防水
0 请勿浸入温泉,或超过 40°C 的热水。
性能。
.
0 在水下或沙滩上使用时,或者您的手上有水滴或沙子时,请勿打开/关闭盖
子或插入/移除 SD 卡或任何电缆。这样做可能会导致水进入摄像机或导致
故障。
0 请勿使摄像机受到来自急流、瀑布、或潜入水中所造成的高压或震动。
0 如果摄像机跌落或受到其他撞击,则防水功能无法得到保证。如果摄像机已
经受到撞击,请咨询最近的服务中心。
0 在水下拍摄时,相机内部产生的噪音(变焦声等)可能升高。这不是故障。
0 请勿浸入温泉,或超过 40°C 的热水。这样做会降低防水性能。
0 请勿用带有防晒油或防晒霜的手接触摄像机。这样做可能会导致材料变色
或劣化。
0 附件并不防水。
8
