JVC数码摄像机-GZ-RX670说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：10.40M 资料格式：pdf 举报版权申诉

第1页 / 共202页

第2页 / 共202页

第3页 / 共202页

第4页 / 共202页

第5页 / 共202页

第6页 / 共202页

第7页 / 共202页

第8页 / 共202页

入门

核对附件

打开本机

打开端子盖（SD卡盖）

充电

重置本机

四防功能

在水下或于低温环境中使用以前

握带调整

安装镜头盖

使用手环带

连接核心过滤器

插入SD卡

可以使用的SD卡类型

使用触屏

锁定屏幕（在进行水下拍摄时）

调整触屏

液晶监视器上的按键名称和功能

时钟设定

重设时钟

更改显示语言

握住本机

安装三脚架

在海外使用本机

在海外给电池充电

旅行期间按当地时间设置时钟

设置夏时制

备选附件

录制

在自动模式下拍摄视频

在视频录制过程中捕捉静像

在自动模式下拍摄静像

变焦

手动录制

手动调整聚焦（FOCUS）

调整亮度

设置背光补偿

设置白平衡

拍摄特写镜头（TELE MACRO）

在水下拍摄

带效果录制（录制效果）

以老黑白照片的模式录制影像（颗粒单色）

录制食物的图像（食物）

录制婴儿的影像（婴儿）

带动画效果录制（动画效果）

带脸部饰物录制（饰面效果）

清楚地捕捉被摄体（触摸优先AE/AF）

自动捕捉笑脸（笑脸拍摄）

登记人脸个人认证信息

设置笑脸%/名称显示

编辑登记的脸部信息

减轻相机振动

间隔录制（慢速录制）

在一部分屏幕被放大于子窗口的情况下录制（特写子窗口）

在子屏幕中显示带静态图像的录制视频（静态图像复合录制）

使用自拍定时器

反复以固定间隔录制并播放

带日期和时间录制视频

录制视频时加入时间计数器

查看剩余录制时间

播放

播放视频

正常播放

查看录制日期和其他信息

计时器播放

标记播放

摘要播放

播放其他文件

播放静像

幻灯片播放

连接电视机并在电视机上观看

经由HDMI迷你接口连接

经由AV接口连接

播放在本机上创建的蓝光光盘

在蓝光播放机上摘录播放

编辑

删除不需要的文件

删除当前播放的文件

删除选定的文件

保护文件

保护/取消保护当前显示的文件

保护/取消保护选定文件

在播放过程中，在视频中捕捉静像

结合以无缝记录录制的影片

捕捉视频中的需要部分（修剪）

复制

用BD刻录机刻录蓝光光盘

准备一台BD刻录机

创建光盘

用BD刻录机（外置蓝光驱动器）播放

连接蓝光录像机，将文件复录到光盘上

使用USB外部硬盘驱动器

准备USB外部硬盘驱动器

复制所有文件

播放USB外部硬盘驱动器中的文件

删除USB外部硬盘驱动器中的文件夹

格式化USB外部硬盘驱动器

从USB外部硬盘驱动器导入文件

把文件复制至SD卡

复制到Windows PC

核对系统要求（指引）

安装随附软件（内置）

备份所有文件

组织文件

把视频录制到光盘上

在不用随附软件的情况下备份文件

文件和文件夹列表

复制到Macintosh电脑

使用Wi-Fi

Wi-Fi功能

工作环境

使用Wi-Fi的注意事项

通过直接连接来监控图像（直接监测）

记录位置信息

通过家中的接入点来监控图像（室内监测）

通过互联网来监控图像（室外监测）

更改设置

经由Wi-Fi保护设置（WPS）注册接入点

经由WPS PIN注册接入点

查看此摄像机的MAC地址

设置液晶监视器关闭时的Wi-Fi连接

将Wi-Fi设置初始化

使用智能电话应用程序（Everio Sync. 3）

屏幕上的显示说明

标记的使用

使用比赛得分

传送视频（AVCHD格式）

传输静像

智能电话应用设置

使用平板应用

故障排除

Wi-Fi规格

通过创建QR代码使用Wi-Fi

直接监测

室内监测

室外监测

手动注册接入点

菜单设置

操作菜单

操作顶层菜单

录制设置菜单（视频）

录制设置菜单（静像）

播放设置菜单（视频）

编辑菜单（视频）

播放设置菜单（静像）

编辑菜单（静像）

设置（视频/静像）

连接设置（视频/静像）

USB连接菜单

零部件名称

液晶显示器上的显示

故障排除

本机不能正常工作时

充电

电源

录制

SD卡

播放

编辑/复制

电脑

画面/图像

其他问题

错误字样？

维护

规格

商标

摄像机 GZ-RX670 详细用户使用指南 C7B7_RX670_TW_CS

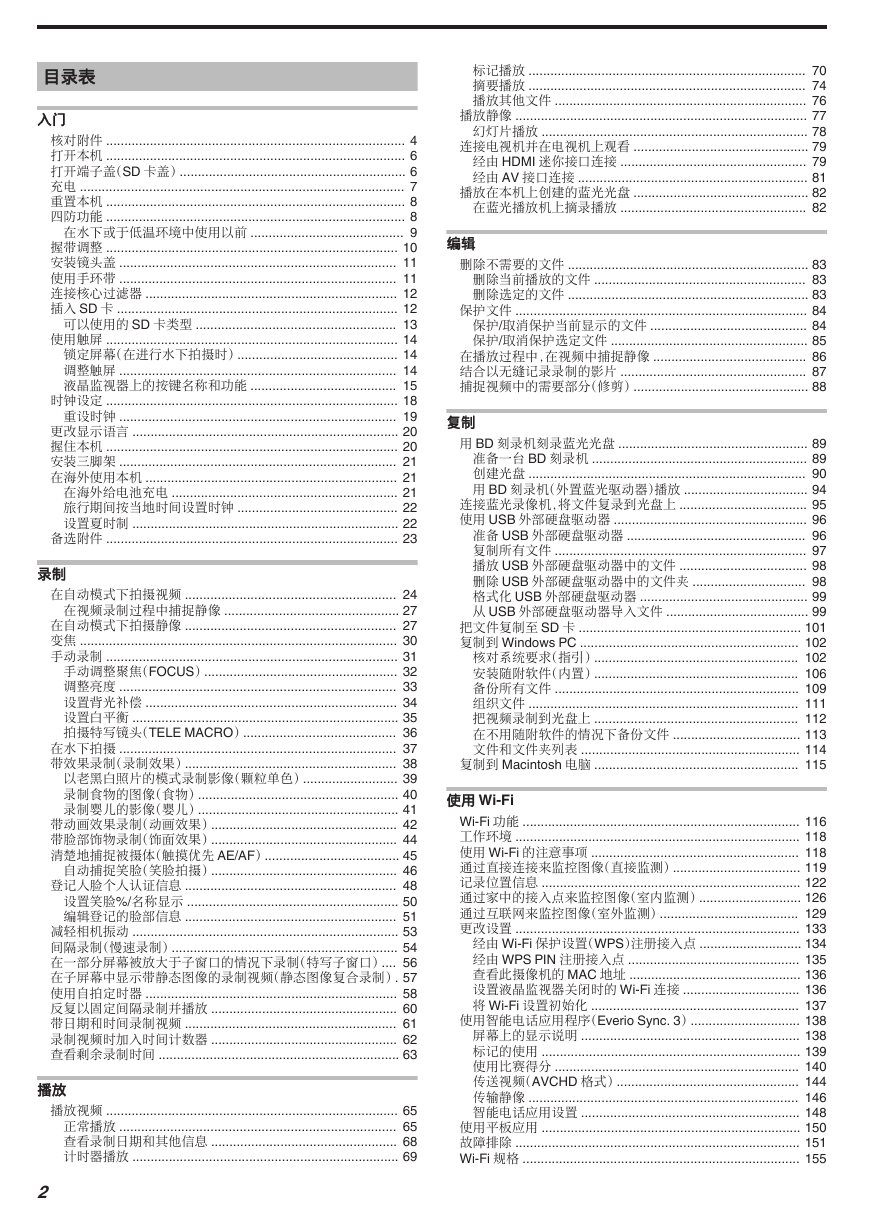

目录表入门核对附件 .................................................................................. 4 打开本机 .................................................................................. 6 打开端子盖（SD 卡盖） .............................................................. 6 充电 ......................................................................................... 7 重置本机 .................................................................................. 8 四防功能 .................................................................................. 8 在水下或于低温环境中使用以前 .......................................... 9 握带调整 ................................................................................ 10 安装镜头盖 ............................................................................ 11 使用手环带 ............................................................................ 11 连接核心过滤器 ..................................................................... 12 插入 SD 卡 ............................................................................. 12 可以使用的 SD 卡类型 ....................................................... 13 使用触屏 ................................................................................ 14 锁定屏幕（在进行水下拍摄时） ............................................ 14 调整触屏 ............................................................................ 14 液晶监视器上的按键名称和功能 ........................................ 15 时钟设定 ................................................................................ 18 重设时钟 ............................................................................ 19 更改显示语言 ......................................................................... 20 握住本机 ................................................................................ 20 安装三脚架 ............................................................................ 21 在海外使用本机 ..................................................................... 21 在海外给电池充电 .............................................................. 21 旅行期间按当地时间设置时钟 ............................................ 22 设置夏时制 ......................................................................... 22 备选附件 ................................................................................ 23 录制在自动模式下拍摄视频 .......................................................... 24 在视频录制过程中捕捉静像 ................................................ 27 在自动模式下拍摄静像 .......................................................... 27 变焦 ....................................................................................... 30 手动录制 ................................................................................ 31 手动调整聚焦（FOCUS） ..................................................... 32 调整亮度 ............................................................................ 33 设置背光补偿 ..................................................................... 34 设置白平衡 ......................................................................... 35 拍摄特写镜头（TELE MACRO） .......................................... 36 在水下拍摄 ............................................................................ 37 带效果录制（录制效果） .......................................................... 38 以老黑白照片的模式录制影像（颗粒单色） .......................... 39 录制食物的图像（食物） ....................................................... 40 录制婴儿的影像（婴儿） ....................................................... 41 带动画效果录制（动画效果） ................................................... 42 带脸部饰物录制（饰面效果） ................................................... 44 清楚地捕捉被摄体（触摸优先 AE/AF） ..................................... 45 自动捕捉笑脸（笑脸拍摄） ................................................... 46 登记人脸个人认证信息 .......................................................... 48 设置笑脸%/名称显示 .......................................................... 50 编辑登记的脸部信息 .......................................................... 51 减轻相机振动 ......................................................................... 53 间隔录制（慢速录制） .............................................................. 54 在一部分屏幕被放大于子窗口的情况下录制（特写子窗口） .... 56 在子屏幕中显示带静态图像的录制视频（静态图像复合录制） . 57 使用自拍定时器 ..................................................................... 58 反复以固定间隔录制并播放 ................................................... 60 带日期和时间录制视频 .......................................................... 61 录制视频时加入时间计数器 ................................................... 62 查看剩余录制时间 .................................................................. 63 播放播放视频 ................................................................................ 65 正常播放 ............................................................................ 65 查看录制日期和其他信息 ................................................... 68 计时器播放 ......................................................................... 69 2 标记播放 ............................................................................ 70 摘要播放 ............................................................................ 74 播放其他文件 ..................................................................... 76 播放静像 ................................................................................ 77 幻灯片播放 ......................................................................... 78 连接电视机并在电视机上观看 ................................................ 79 经由 HDMI 迷你接口连接 ................................................... 79 经由 AV 接口连接 ............................................................... 81 播放在本机上创建的蓝光光盘 ................................................ 82 在蓝光播放机上摘录播放 ................................................... 82 编辑删除不需要的文件 .................................................................. 83 删除当前播放的文件 .......................................................... 83 删除选定的文件 .................................................................. 83 保护文件 ................................................................................ 84 保护/取消保护当前显示的文件 ........................................... 84 保护/取消保护选定文件 ...................................................... 85 在播放过程中，在视频中捕捉静像 .......................................... 86 结合以无缝记录录制的影片 ................................................... 87 捕捉视频中的需要部分（修剪） ................................................ 88 复制用 BD 刻录机刻录蓝光光盘 .................................................... 89 准备一台 BD 刻录机 ........................................................... 89 创建光盘 ............................................................................ 90 用 BD 刻录机（外置蓝光驱动器）播放 .................................. 94 连接蓝光录像机，将文件复录到光盘上 ................................... 95 使用 USB 外部硬盘驱动器 ..................................................... 96 准备 USB 外部硬盘驱动器 ................................................. 96 复制所有文件 ..................................................................... 97 播放 USB 外部硬盘驱动器中的文件 ................................... 98 删除 USB 外部硬盘驱动器中的文件夹 ............................... 98 格式化 USB 外部硬盘驱动器 .............................................. 99 从 USB 外部硬盘驱动器导入文件 ....................................... 99 把文件复制至 SD 卡 ............................................................. 101 复制到 Windows PC ............................................................ 102 核对系统要求（指引） ........................................................ 102 安装随附软件（内置） ........................................................ 106 备份所有文件 ................................................................... 109 组织文件 .......................................................................... 111 把视频录制到光盘上 ........................................................ 112 在不用随附软件的情况下备份文件 ................................... 113 文件和文件夹列表 ............................................................ 114 复制到 Macintosh 电脑 ........................................................ 115 使用 Wi-Fi Wi-Fi 功能 ............................................................................ 116 工作环境 .............................................................................. 118 使用 Wi-Fi 的注意事项 ......................................................... 118 通过直接连接来监控图像（直接监测） ................................... 119 记录位置信息 ....................................................................... 122 通过家中的接入点来监控图像（室内监测） ............................ 126 通过互联网来监控图像（室外监测） ...................................... 129 更改设置 .............................................................................. 133 经由 Wi-Fi 保护设置（WPS）注册接入点 ............................ 134 经由 WPS PIN 注册接入点 ............................................... 135 查看此摄像机的 MAC 地址 ............................................... 136 设置液晶监视器关闭时的 Wi-Fi 连接 ................................ 136 将 Wi-Fi 设置初始化 ......................................................... 137 使用智能电话应用程序（Everio Sync. 3） .............................. 138 屏幕上的显示说明 ............................................................ 138 标记的使用 ....................................................................... 139 使用比赛得分 ................................................................... 140 传送视频（AVCHD 格式） .................................................. 144 传输静像 .......................................................................... 146 智能电话应用设置 ............................................................ 148 使用平板应用 ....................................................................... 150 故障排除 .............................................................................. 151 Wi-Fi 规格 ............................................................................ 155

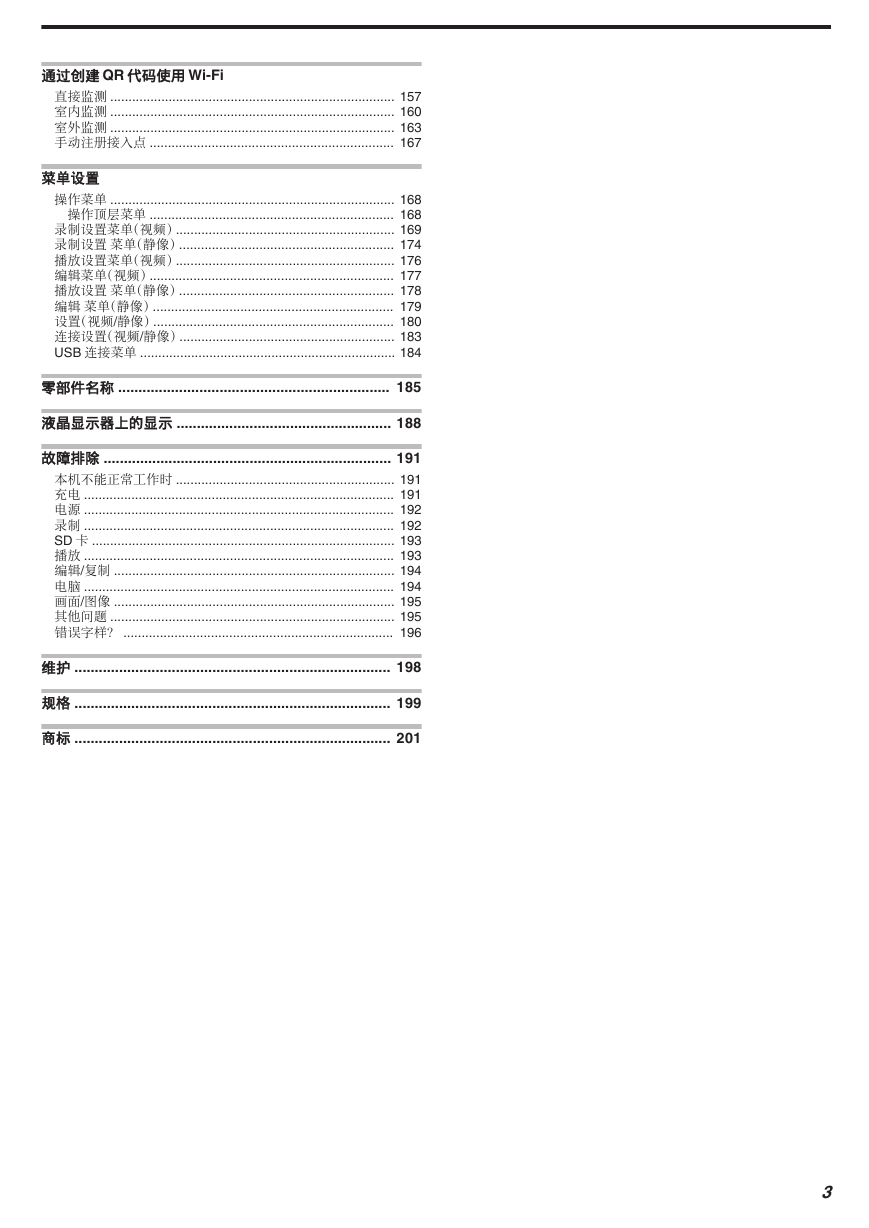

通过创建 QR 代码使用 Wi-Fi 直接监测 .............................................................................. 157 室内监测 .............................................................................. 160 室外监测 .............................................................................. 163 手动注册接入点 ................................................................... 167 菜单设置操作菜单 .............................................................................. 168 操作顶层菜单 ................................................................... 168 录制设置菜单（视频） ............................................................ 169 录制设置菜单（静像） ........................................................... 174 播放设置菜单（视频） ............................................................ 176 编辑菜单（视频） ................................................................... 177 播放设置菜单（静像） ........................................................... 178 编辑菜单（静像） .................................................................. 179 设置（视频/静像） .................................................................. 180 连接设置（视频/静像） ........................................................... 183 USB 连接菜单 ...................................................................... 184 零部件名称 ................................................................... 185 液晶显示器上的显示 ..................................................... 188 故障排除 ....................................................................... 191 本机不能正常工作时 ............................................................ 191 充电 ..................................................................................... 191 电源 ..................................................................................... 192 录制 ..................................................................................... 192 SD 卡 ................................................................................... 193 播放 ..................................................................................... 193 编辑/复制 ............................................................................. 194 电脑 ..................................................................................... 194 画面/图像 ............................................................................. 195 其他问题 .............................................................................. 195 错误字样？ .......................................................................... 196 维护 .............................................................................. 198 规格 .............................................................................. 199 商标 .............................................................................. 201 3

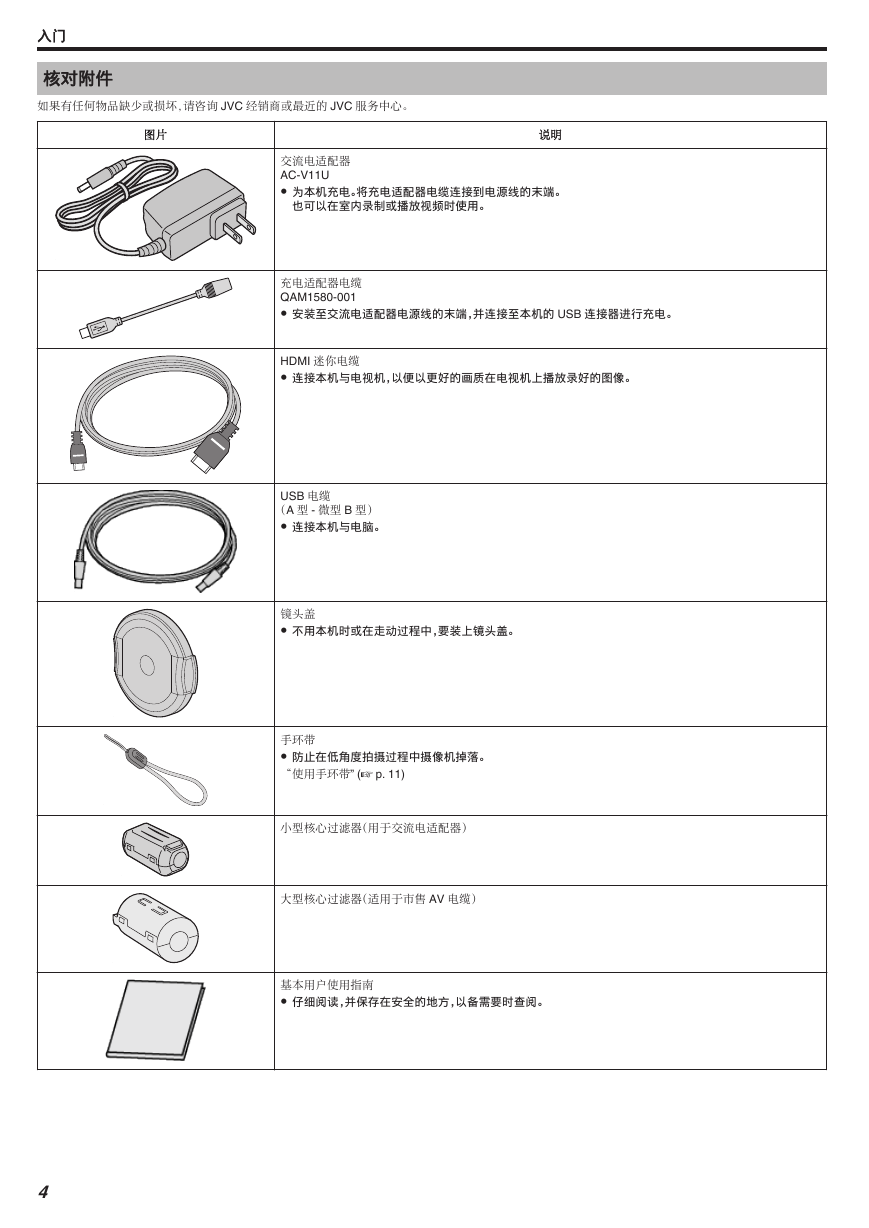

入门核对附件如果有任何物品缺少或损坏，请咨询 JVC 经销商或最近的 JVC 服务中心。图片说明交流电适配器 AC-V11U 0 为本机充电。将充电适配器电缆连接到电源线的末端。也可以在室内录制或播放视频时使用。充电适配器电缆 QAM1580-001 0 安装至交流电适配器电源线的末端，并连接至本机的 USB 连接器进行充电。 HDMI 迷你电缆 0 连接本机与电视机，以便以更好的画质在电视机上播放录好的图像。 USB 电缆（A 型 - 微型 B 型） 0 连接本机与电脑。镜头盖 0 不用本机时或在走动过程中，要装上镜头盖。手环带 0 防止在低角度拍摄过程中摄像机掉落。 “使用手环带” (A p. 11) 小型核心过滤器（用于交流电适配器）大型核心过滤器（适用于市售 AV 电缆）基本用户使用指南 0 仔细阅读，并保存在安全的地方，以备需要时查阅。 . . . . 4 . . . . .

小型核心过滤器与交流电适配器一同使用。请勿将其与交流电适配器以外的其他任何组件一同使用。注 : 0 所提供的软件（应用程序软件）为本机内置。 “核对系统要求（指引）” (A p. 102) 0 大型核心过滤器与 AV 电缆一同使用。请勿将其与 AV 电缆以外的其他任何电缆一同使用。 “连接核心过滤器” (A p. 12) 0 SD 卡另售。 “可以使用的 SD 卡类型” (A p. 13) 0 在海外使用交流电适配器时，请准备一个市售的转换器插头，便于在到访国或地区使用。 “在海外给电池充电” (A p. 21) 入门 5

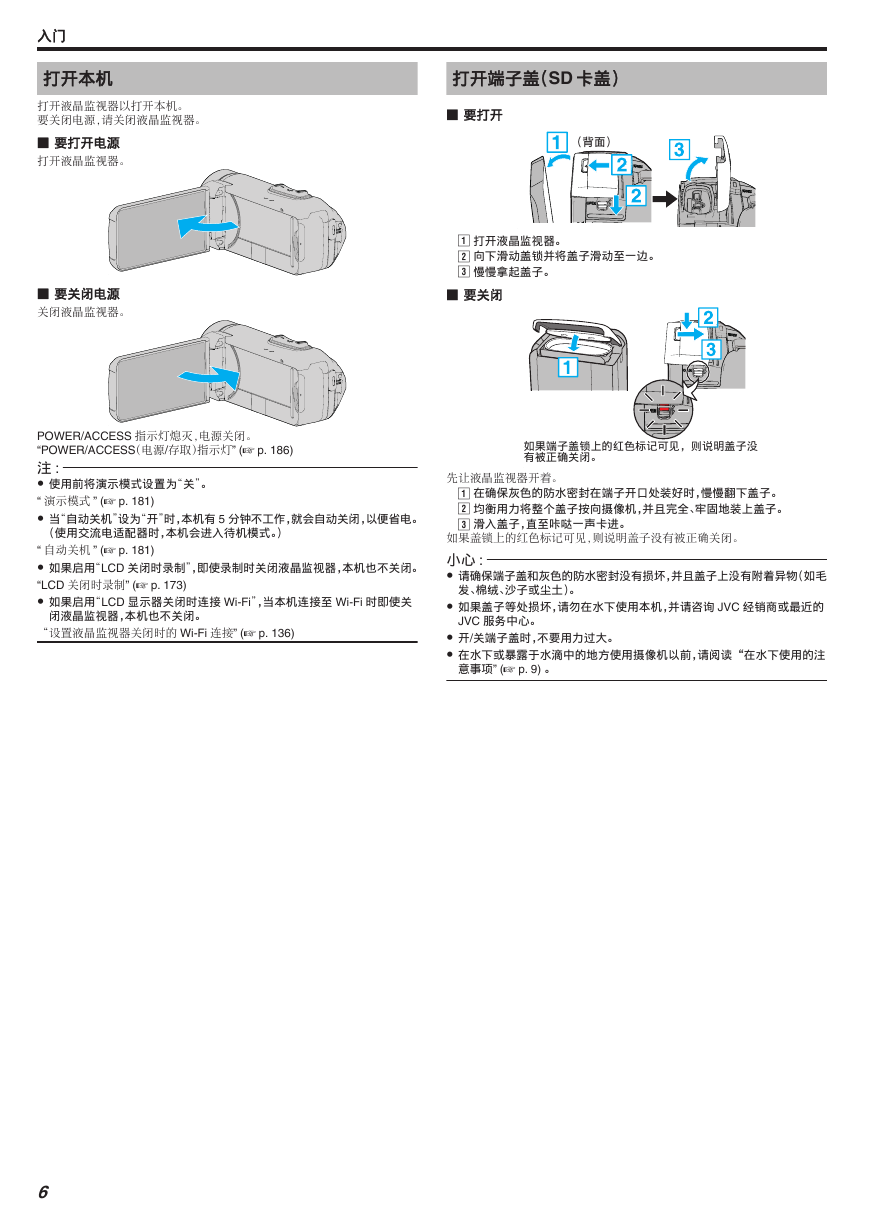

入门打开本机打开液晶监视器以打开本机。要关闭电源，请关闭液晶监视器。 o 要打开电源打开液晶监视器。 . o 要关闭电源关闭液晶监视器。打开端子盖（SD 卡盖） o 要打开 . A 打开液晶监视器。 B 向下滑动盖锁并将盖子滑动至一边。 C 慢慢拿起盖子。 o 要关闭先让液晶监视器开着。 . A 在确保灰色的防水密封在端子开口处装好时，慢慢翻下盖子。 B 均衡用力将整个盖子按向摄像机，并且完全、牢固地装上盖子。 C 滑入盖子，直至咔哒一声卡进。如果盖锁上的红色标记可见，则说明盖子没有被正确关闭。意事项” (A p. 9) 。发、棉绒、沙子或尘土）。小心 : 0 请确保端子盖和灰色的防水密封没有损坏，并且盖子上没有附着异物（如毛 0 如果盖子等处损坏，请勿在水下使用本机，并请咨询 JVC 经销商或最近的 0 开/关端子盖时，不要用力过大。 0 在水下或暴露于水滴中的地方使用摄像机以前，请阅读“在水下使用的注 JVC 服务中心。 . POWER/ACCESS 指示灯熄灭，电源关闭。 “POWER/ACCESS（电源/存取）指示灯” (A p. 186) 注 : 0 使用前将演示模式设置为“关”。 “ 演示模式 ” (A p. 181) 0 当“自动关机”设为“开”时，本机有 5 分钟不工作，就会自动关闭，以便省电。（使用交流电适配器时，本机会进入待机模式。） “ 自动关机 ” (A p. 181) 0 如果启用“LCD 关闭时录制”，即使录制时关闭液晶监视器，本机也不关闭。 “LCD 关闭时录制” (A p. 173) 0 如果启用“LCD 显示器关闭时连接 Wi-Fi”，当本机连接至 Wi-Fi 时即使关 “设置液晶监视器关闭时的 Wi-Fi 连接” (A p. 136) 闭液晶监视器，本机也不关闭。 6

充电使用移动电源入门本机装备有内置电池。按图所示打开连接器盖，并连接充电用的交流电适配器。 . 小心 : 0 购买时内置电池没有电。 0 购买时或在长时间未使用电池的情况下，电池的充电时间将会比平时长。剩余电池电量低时，摄像机无法打开。在此情况下，在打开电源前请将电池充电超过 40 分钟。 0 充电时间：约 6 小时 10 分钟（当于 25 ℃环境中充电时） 0 电池无法在 10°C 到 35°C 室温范围以外的环境下充电。电池没有充电时 CHARGE 指示灯不会亮起。如果在充电期间温度上升或下降，CHARGE 指示灯将会缓慢闪烁并且充电将会停止。在此情况下，请移除交流电适配器，按重置按键，并且等到室温恢复至上述范围内以后再重新充电。 0 在充电期间，您可以录制或播放视频。（然而，充电时间会比平时长。此外，取决于环境，剩余电池电量可能会减少。）如果在使用本机时内部温度升高，请暂时停止充电。（CHARGE 指示灯熄灭。） 0 如果发生故障（例如过压），充电将会停止。在这些情况下，CHARGE 指示灯会迅速闪烁，以示提醒。 0 在充电过程中，屏幕上的 P 图标变为 O，表示充电正在进行中。（在使用随附的交流电适配器时） 0 即使电池已经完全充电而录制时间仍变得极短时，电池需要更换。要了解关于更换内置电池（加收一定费用）的详情，请咨询最近的 JVC 服务中心。连接至移动电源可为本机的内置电池充电，并在录制期间供电。 0 可用移动电源输出额定值：5V、1A 或以上电池容量：5200mAh 或以上 * 不能保证本机可使用符合上述要求的所有移动电源运行。以与连接 AC 适配器进行充电相同的方式，将移动电源的电缆连接到 Micro USB 端子。小心 : 0 请参阅“充电”部分下的“注意”。充电时间与 AC 适配器的大致相同。 0 本机的内置电池在录制过程中不进行充电。 0 在连接移动电源进行录制的情况下，请勿对 Micro USB 端子施加强力。另注 : 0 有关使用移动电源的详情，请参阅移动电源的说明手册。 0 对于未由 JVCKENWOOD 制造的移动电源的问题，请咨询移动电源的经外请注意，端子盖打开时，防水、防尘、防掉落及防冻功能不起作用。销商或制造商。 7 TWVOL.＋CHARGEPOWER/ACCESS

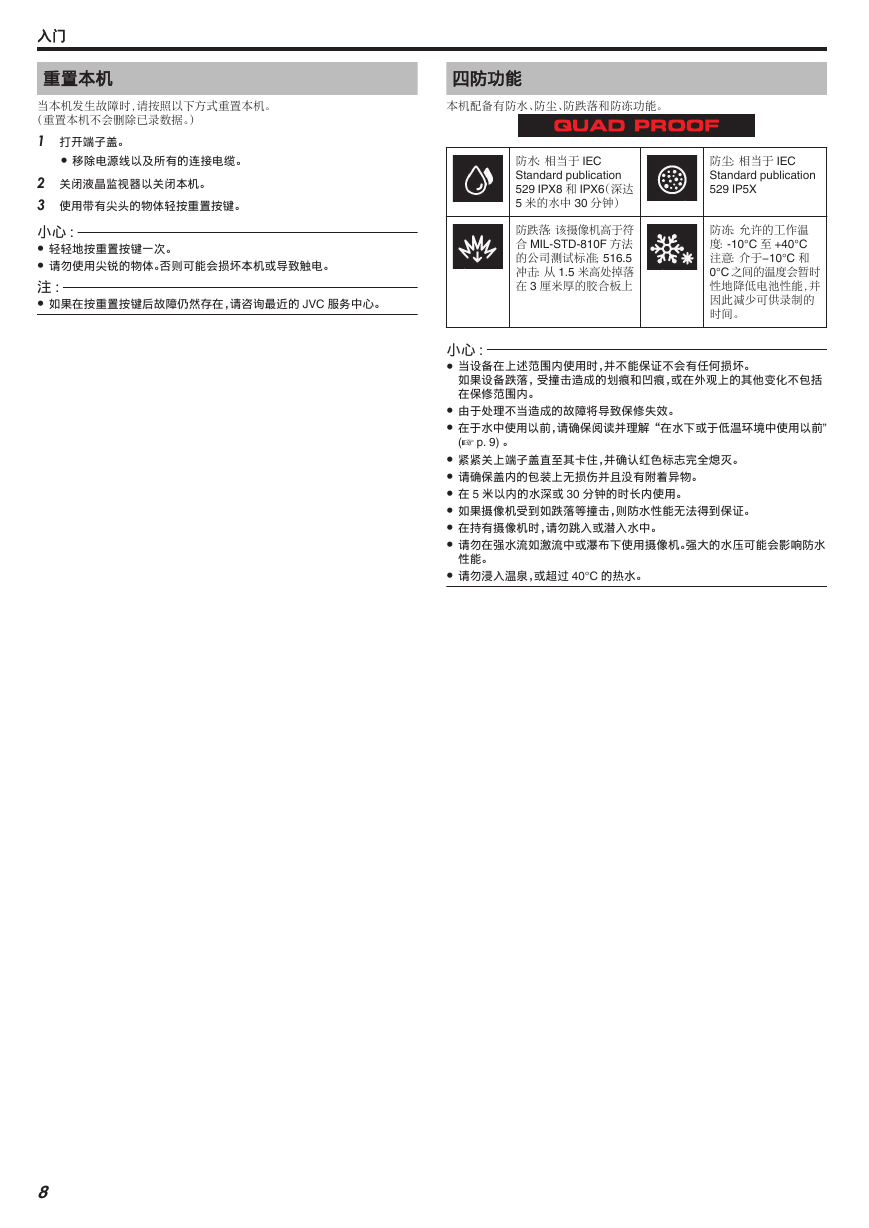

入门重置本机四防功能当本机发生故障时，请按照以下方式重置本机。本机配备有防水、防尘、防跌落和防冻功能。（重置本机不会删除已录数据。） 1 打开端子盖。 0 移除电源线以及所有的连接电缆。 2 关闭液晶监视器以关闭本机。 3 使用带有尖头的物体轻按重置按键。小心 : 0 轻轻地按重置按键一次。 0 请勿使用尖锐的物体。否则可能会损坏本机或导致触电。注 : 0 如果在按重置按键后故障仍然存在，请咨询最近的 JVC 服务中心。 . 防水：相当于 IEC Standard publication 529 IPX8 和 IPX6（深达 5 米的水中 30 分钟） . 防跌落：该摄像机高于符合 MIL-STD-810F 方法的公司测试标准；516.5 冲击：从 1.5 米高处掉落在 3 厘米厚的胶合板上 . . . 防尘：相当于 IEC Standard publication 529 IP5X 防冻：允许的工作温度：-10°C 至 +40°C 注意：介于−10°C 和 0°C 之间的温度会暂时性地降低电池性能，并因此减少可供录制的时间。小心 : 0 当设备在上述范围内使用时，并不能保证不会有任何损坏。如果设备跌落，受撞击造成的划痕和凹痕，或在外观上的其他变化不包括在保修范围内。 0 由于处理不当造成的故障将导致保修失效。 0 在于水中使用以前，请确保阅读并理解“在水下或于低温环境中使用以前” (A p. 9) 。 0 紧紧关上端子盖直至其卡住，并确认红色标志完全熄灭。 0 请确保盖内的包装上无损伤并且没有附着异物。 0 在 5 米以内的水深或 30 分钟的时长内使用。 0 如果摄像机受到如跌落等撞击，则防水性能无法得到保证。 0 在持有摄像机时，请勿跳入或潜入水中。 0 请勿在强水流如激流中或瀑布下使用摄像机。强大的水压可能会影响防水 0 请勿浸入温泉，或超过 40°C 的热水。性能。 8
