用户手册(OpenX07I-C-User-Guide).pdf
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册
Open407I-C\Open207I-C 实验手册
目 录
准备工作...................................................................................................................................................................................... 3
ADC+DMA ................................................................................................................................................................................. 3
CAN1 TO CAN2-Normal ............................................................................................................................................................ 4
DAC ............................................................................................................................................................................................. 5
DCMI_OV7670 ........................................................................................................................................................................... 6
DCMI_OV9655 ........................................................................................................................................................................... 7
DS18B20 ...................................................................................................................................................................................... 8
GPIO_Key_LED .......................................................................................................................................................................... 9
I2C .............................................................................................................................................................................................. 10
LCD-HY32D_FSMC ..................................................................................................................................................................11
MCO_OUT ................................................................................................................................................................................ 12
Nand Flash_PCB0...................................................................................................................................................................... 12
Nand Flash_SCB0...................................................................................................................................................................... 13
NorFlash ..................................................................................................................................................................................... 13
PS2 ............................................................................................................................................................................................. 14
RTC ............................................................................................................................................................................................ 15
SD_FatFS ................................................................................................................................................................................... 16
SDIO .......................................................................................................................................................................................... 17
SPI .............................................................................................................................................................................................. 18
SRAM ........................................................................................................................................................................................ 18
TouchPanel ................................................................................................................................................................................. 19
UcosII2.91+UCGUI3.90A ......................................................................................................................................................... 20
USARTx_pritf ............................................................................................................................................................................ 20
1
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册

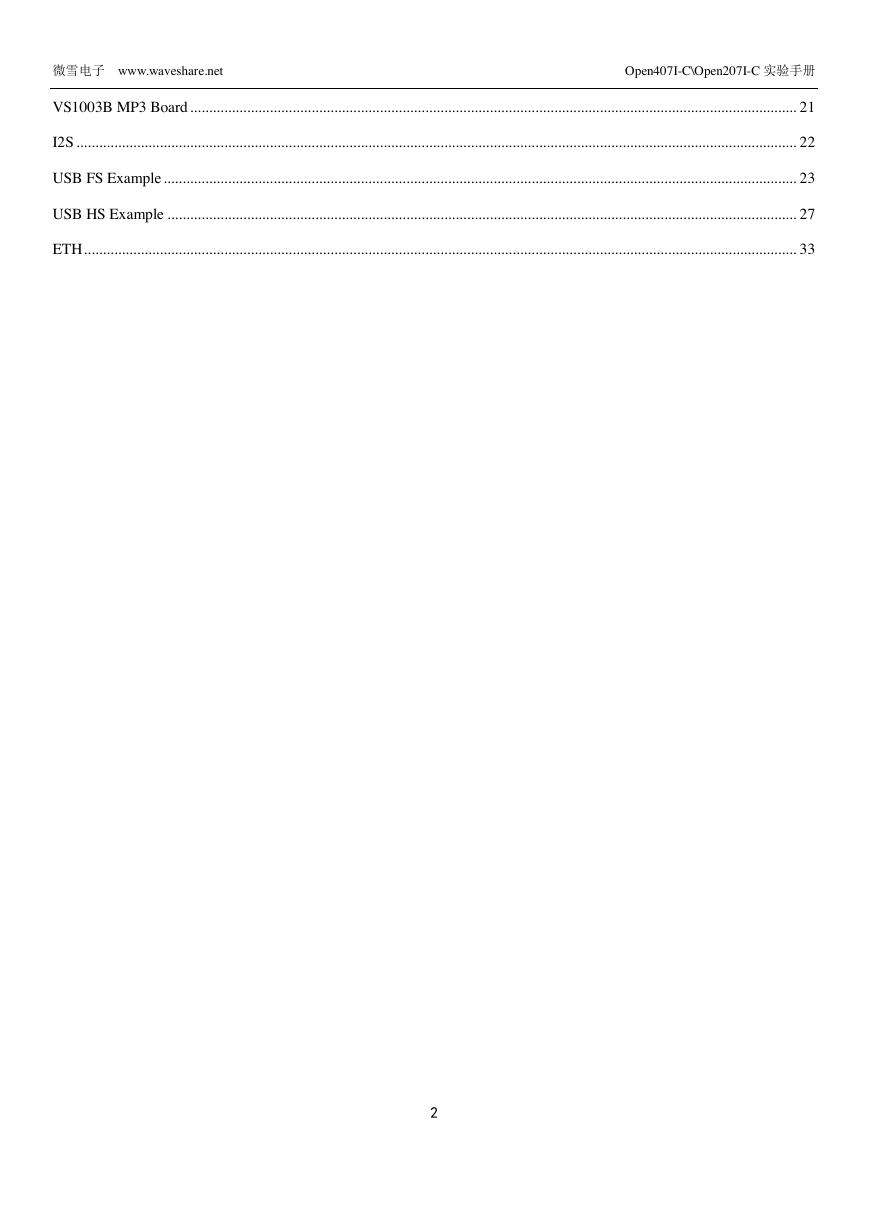

VS1003B MP3 Board ................................................................................................................................................................ 21
I2S .............................................................................................................................................................................................. 22
USB FS Example ....................................................................................................................................................................... 23
USB HS Example ...................................................................................................................................................................... 27
ETH ............................................................................................................................................................................................ 33
2
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册

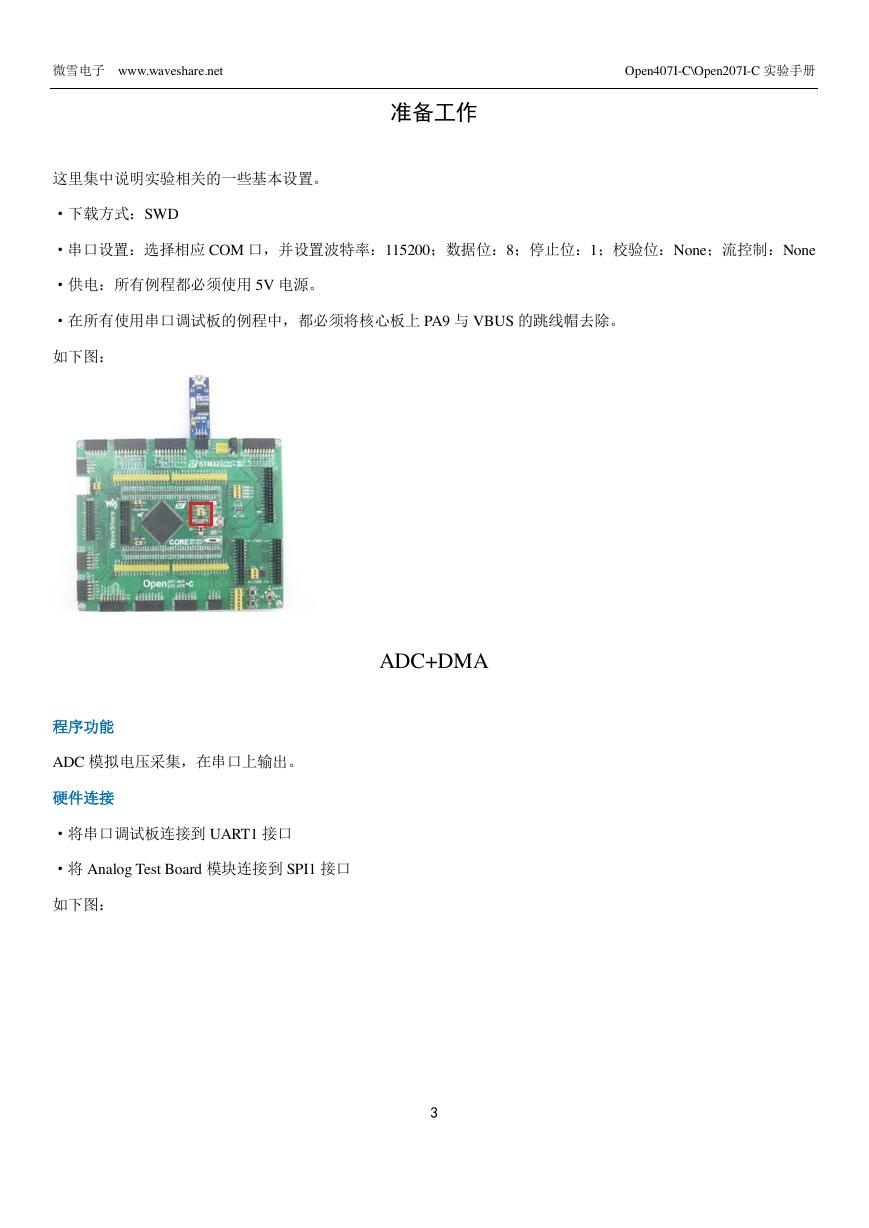

准备工作
这里集中说明实验相关的一些基本设置。
·下载方式：SWD
·串口设置：选择相应 COM 口，并设置波特率：115200；数据位：8；停止位：1；校验位：None；流控制：None
·供电：所有例程都必须使用 5V 电源。
·在所有使用串口调试板的例程中，都必须将核心板上 PA9 与 VBUS 的跳线帽去除。
如下图：
ADC+DMA
程序功能
ADC 模拟电压采集，在串口上输出。
硬件连接
·将串口调试板连接到 UART1 接口
·将 Analog Test Board 模块连接到 SPI1 接口
如下图：
3
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册

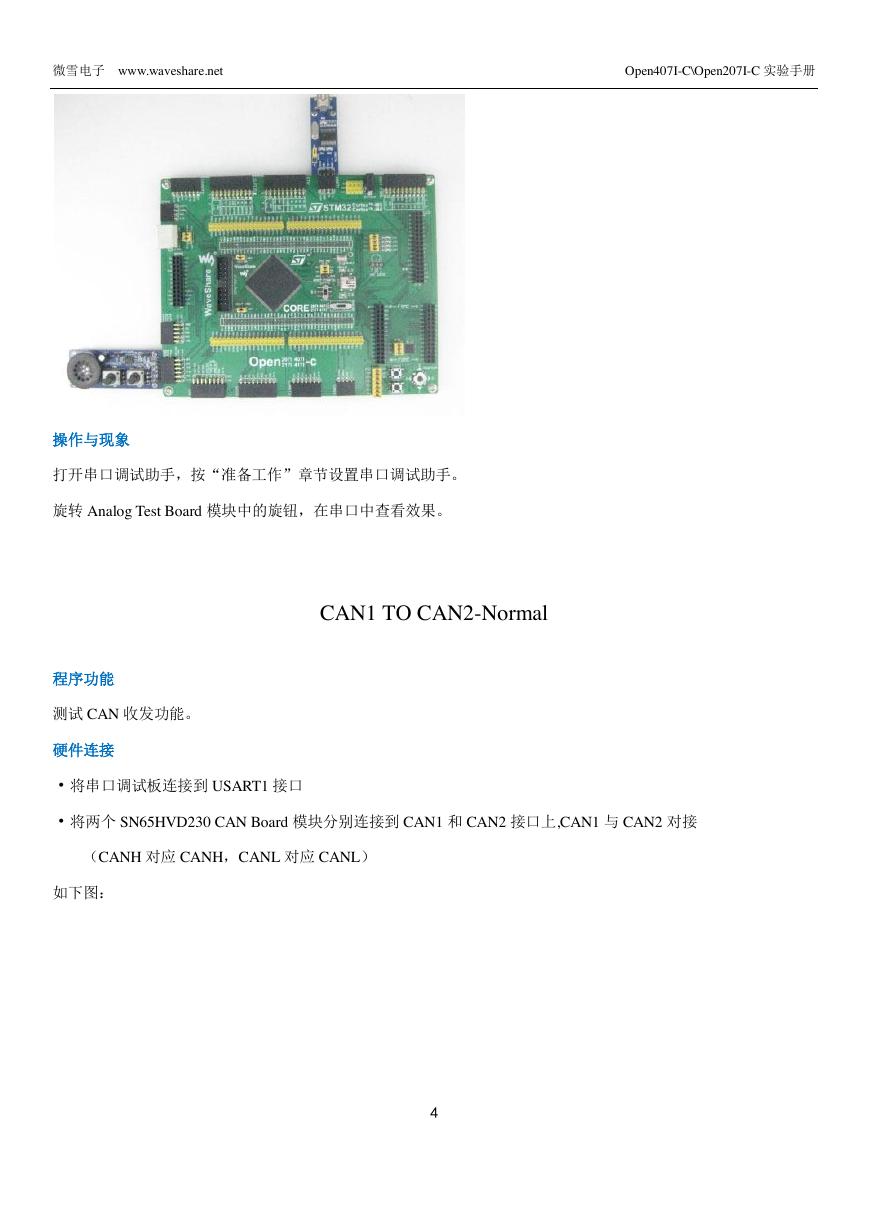

操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
旋转 Analog Test Board 模块中的旋钮，在串口中查看效果。
CAN1 TO CAN2-Normal
程序功能
测试 CAN 收发功能。
硬件连接
·将串口调试板连接到 USART1 接口
·将两个 SN65HVD230 CAN Board 模块分别连接到 CAN1 和 CAN2 接口上,CAN1 与 CAN2 对接
（CANH 对应 CANH，CANL 对应 CANL）
如下图：
4
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册

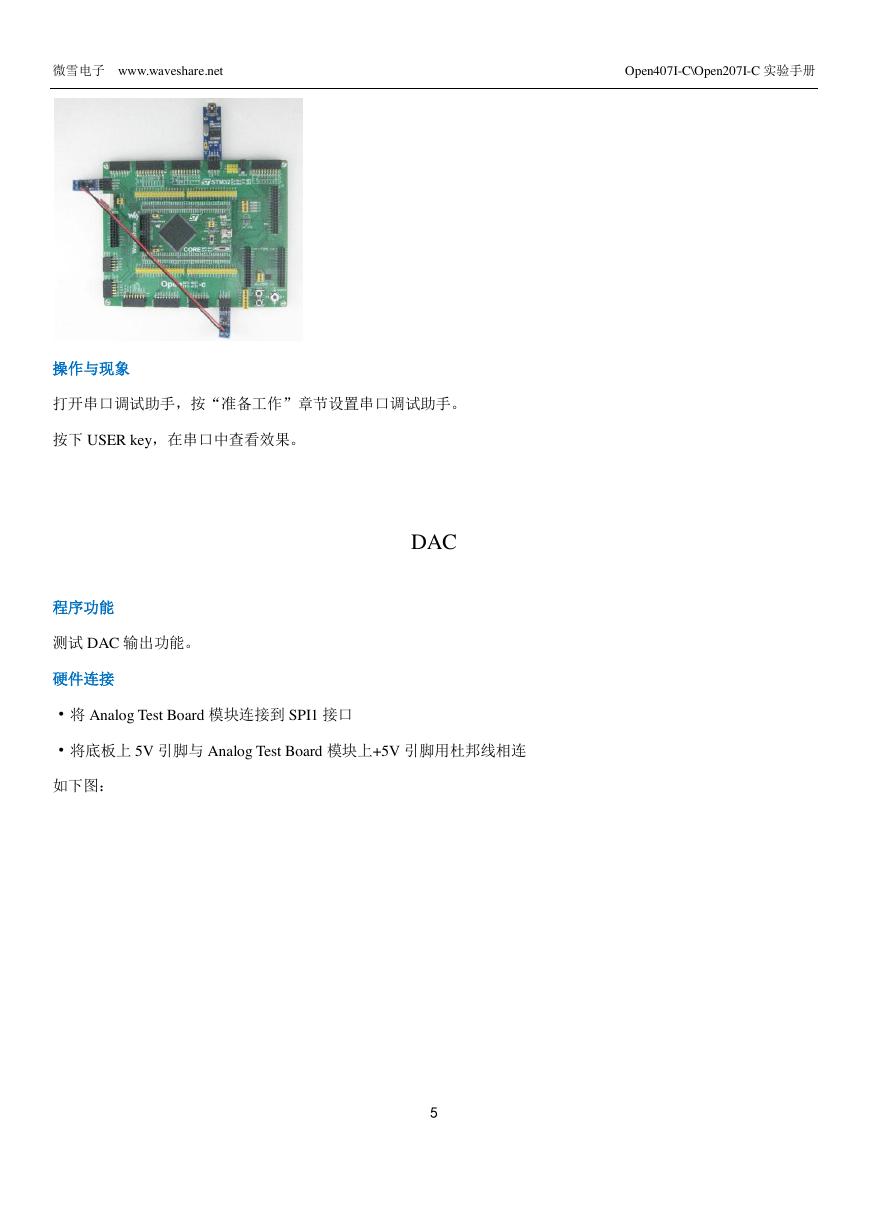

操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
按下 USER key，在串口中查看效果。
DAC
程序功能
测试 DAC 输出功能。
硬件连接
·将 Analog Test Board 模块连接到 SPI1 接口
·将底板上 5V 引脚与 Analog Test Board 模块上+5V 引脚用杜邦线相连
如下图：
5
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册
操作与现象
Analog Test Board 模块发出三角波声音。
DCMI_OV7670
程序功能
OV7670 采集数据，在 LCD 上输出。
硬件连接
·将 OV7670 Camera Board 插到开发板 DCMI 接口
·将串口调试板连接到 USART1 接口
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口
如下图：
6
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册
操作与现象
由摄像头获取的图像，在 LCD 上显示。
DCMI_OV9655
程序功能
OV9655 采集数据，在 LCD 上输出。
硬件连接
·将 OV9655 Camera Board 插到开发板 DCMI 接口
·将串口调试板连接到 USART1 接口
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口
如下图：
7
微雪电子 www.waveshare.net
Open407I-C\Open207I-C 实验手册
操作与现象
由摄像头获取的图像，在 LCD 上显示。
DS18B20
程序功能
DS18B20 采集数据，在串口上输出。
硬件连接
·将 DS18B20 插到开发板单总线(ONEWIRE)接口
·将串口调试板连接到 USART1 接口
如下图：
